DVB-T2/HEVC: Czy miernik do anteny to Twój sekret na idealny sygnał?

W dzisiejszych czasach, gdy cyfrowa telewizja naziemna DVB-T2/HEVC stała się standardem, precyzyjne ustawienie anteny jest absolutnie kluczowe dla stabilnego i wolnego od zakłóceń odbioru. Ten artykuł pomoże Ci zrozumieć, dlaczego miernik sygnału jest niezbędnym narzędziem, jak wybrać odpowiednie urządzenie do Twoich potrzeb i, co najważniejsze, jak krok po kroku użyć go, aby cieszyć się idealnym obrazem na ekranie. Moim celem jest przekazanie Ci wiedzy, która pozwoli Ci samodzielnie rozwiązać problemy z sygnałem i zapewnić sobie komfort oglądania ulubionych programów.

Dlaczego precyzyjne ustawienie anteny jest dziś ważniejsze niż kiedykolwiek?

Nowy standard DVB-T2/HEVC co zmienił dla Twojego telewizora?

Przejście na nowy standard nadawania DVB-T2/HEVC, które w Polsce miało miejsce w 2022 roku, było prawdziwą rewolucją. Z jednej strony, zyskaliśmy dostęp do lepszej jakości obrazu (nawet 4K) i dźwięku, a także do większej liczby kanałów i usług dodatkowych. Z drugiej strony, ten cyfrowy sygnał, choć bardziej efektywny, jest znacznie mniej odporny na błędy i zakłócenia niż jego poprzednik, DVB-T. Oznacza to, że nawet niewielkie niedokładności w ustawieniu anteny, które wcześniej nie stanowiły problemu, teraz mogą skutkować pikselizacją, zacinaniem się obrazu, a nawet całkowitym brakiem sygnału. Dlatego właśnie precyzyjne strojenie anteny stało się absolutnym priorytetem.

Siła to nie wszystko: Poznaj kluczowe parametry odbioru MER i BER.

Wielu z nas myśli, że wystarczy mieć "mocny" sygnał, aby cieszyć się dobrą telewizją. Nic bardziej mylnego, zwłaszcza w erze cyfrowej! W przypadku DVB-T2/HEVC sama siła sygnału to za mało. Kluczowe są dwa parametry, które mierzą jego jakość: MER (Modulation Error Ratio) i BER (Bit Error Ratio). MER to współczynnik błędu modulacji, który informuje o tym, jak czysty jest sygnał, czyli jak mało zakłóceń i szumów się w nim znajduje. Dla stabilnego odbioru DVB-T2/HEVC zaleca się, aby MER wynosił co najmniej 32 dB. Im wyższa wartość, tym lepiej. Z kolei BER to bitowa stopa błędów, która wskazuje, ile błędów występuje w strumieniu danych. Idealnie, BER powinien być jak najniższy, np. 0,00E-07, co oznacza praktycznie zerową liczbę błędów. Wysoka siła sygnału z niskim MER i wysokim BER to przepis na niestabilny odbiór, dlatego zawsze powinniśmy dążyć do optymalizacji tych dwóch wskaźników.

Czy naprawdę potrzebujesz miernika? Sprawdzamy alternatywy i ich ograniczenia

Zanim zainwestujesz w miernik, naturalne jest zastanowienie się, czy nie ma prostszych i tańszych alternatyw. Przyjrzyjmy się najpopularniejszym z nich i wyjaśnijmy, dlaczego w większości przypadków nie zastąpią one dedykowanego urządzenia.

Wbudowany wskaźnik w telewizorze kiedy darmowe rozwiązanie wystarczy?

Większość nowoczesnych telewizorów oraz dekoderów DVB-T2 posiada w menu wbudowane wskaźniki siły i jakości sygnału, często przedstawione jako paski procentowe. Jest to oczywiście darmowa opcja, która pozwala na zgrubne określenie, czy sygnał w ogóle dociera. Jednak ma ona swoje poważne ograniczenia. Po pierwsze, wymaga ciągłej komunikacji z osobą siedzącą przed telewizorem lub nieustannego biegania między anteną a odbiornikiem, co jest frustrujące i czasochłonne. Po drugie, i co najważniejsze, te wskaźniki zazwyczaj pokazują jedynie ogólną siłę i jakość sygnału (często w procentach), ale nie podają precyzyjnych wartości MER i BER, które są kluczowe dla optymalnego strojenia DVB-T2/HEVC. Bez tych danych, trudno o naprawdę precyzyjne ustawienie.

Aplikacje na smartfona: Pomocna mapa czy tylko gadżet do lokalizacji nadajnika?

Na rynku dostępne są aplikacje na smartfony, takie jak popularne EmiMaps (od Emitel) czy DVB-T Finder. Są one bardzo przydatne, ponieważ wykorzystują GPS i kompas w telefonie, aby pomóc Ci zlokalizować najbliższy nadajnik i wstępnie ukierunkować antenę. To świetny punkt wyjścia! Jednak musisz pamiętać, że te aplikacje nie mierzą rzeczywistego sygnału, który dociera do Twojej anteny. Pokazują jedynie potencjalny kierunek i odległość do nadajnika. Nie są w stanie ocenić wpływu lokalnych przeszkód, wzmocnień czy zakłóceń, a tym samym nie zastąpią miernika w precyzyjnej ocenie jakości odbioru.

Metoda "na sąsiada" dlaczego kopiowanie ustawień bywa zawodne?

Często spotykam się z podejściem "sąsiadowi działa, to mi też zadziała". Kopiowanie ustawień anteny od sąsiada, nawet jeśli mieszka tuż obok, to niestety często droga donikąd. Dlaczego? Ponieważ na odbiór sygnału wpływa mnóstwo czynników, które mogą być różne nawet na niewielkim obszarze. Lokalne przeszkody, takie jak drzewa, inne budynki, a nawet rzeźba terenu, mogą znacząco zmieniać ścieżkę sygnału. Różnice w typie anteny, jej wysokości, jakości kabli czy nawet drobnym odchyleniu o kilka stopni, mogą sprawić, że to, co działa u sąsiada, u Ciebie będzie całkowicie nieskuteczne. Każda instalacja jest unikalna i wymaga indywidualnego podejścia.

Jak wybrać miernik idealny do swoich potrzeb? Przewodnik po modelach i cenach

Skoro już wiemy, dlaczego miernik jest tak ważny, pora zastanowić się, jaki model będzie dla nas najlepszy. Na rynku znajdziesz szeroki wybór urządzeń, różniących się funkcjonalnością i ceną.

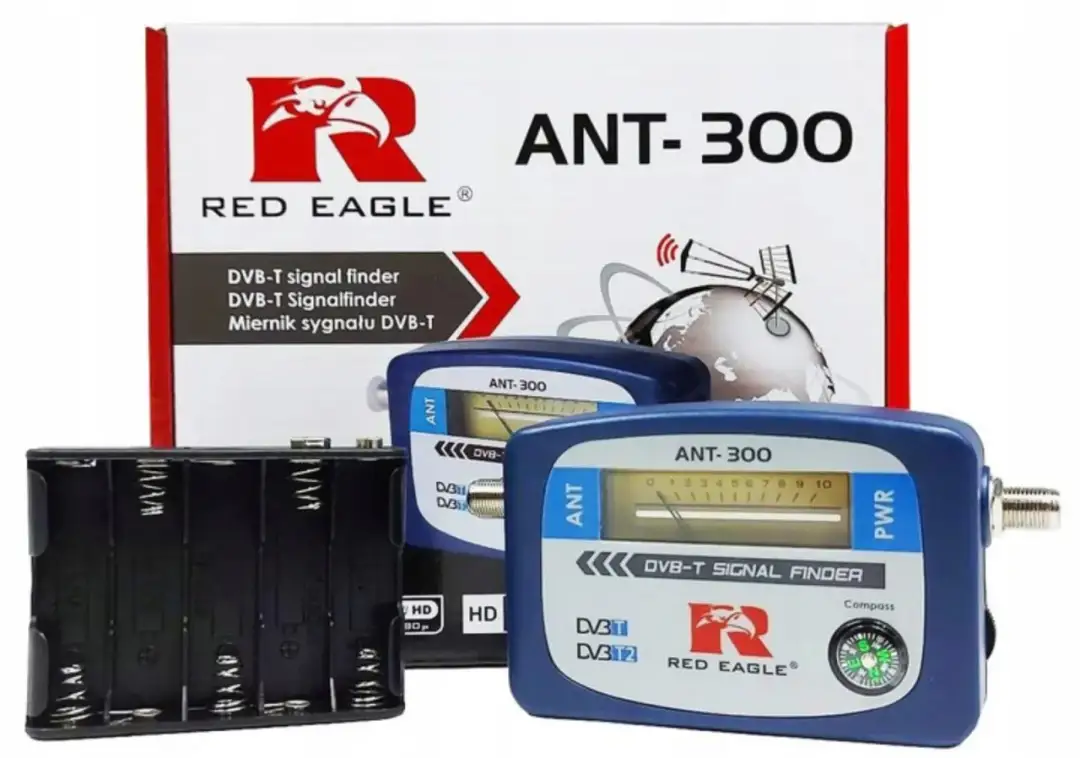

Najtańsze wskaźniki za kilkadziesiąt złotych czy warto w nie inwestować?

Najtańsze mierniki, które można kupić za kilkadziesiąt złotych, to zazwyczaj proste wskaźniki wychyłowe lub diodowe. Ich działanie opiera się na sygnalizowaniu siły sygnału za pomocą wskazówki lub zapalających się diod LED. Pozwalają one na zgrubne ustawienie anteny w kierunku, gdzie sygnał jest najsilniejszy. Niestety, ich główną i bardzo poważną wadą jest brak pomiaru jakości sygnału (MER, BER). W kontekście DVB-T2/HEVC, gdzie jakość jest ważniejsza niż sama siła, takie urządzenia są mało przydatne. Możesz mieć "mocny" sygnał, ale o fatalnej jakości, co i tak przełoży się na brak odbioru. Moim zdaniem, w dzisiejszych czasach, inwestycja w tak prosty miernik to często wyrzucone pieniądze, chyba że potrzebujesz go tylko do bardzo wstępnego ustawienia w miejscu o idealnych warunkach odbioru.

Miernik cyfrowy dla amatora: Jakie funkcje są niezbędne do skutecznego ustawienia anteny?

Dla większości użytkowników domowych, którzy chcą samodzielnie i skutecznie ustawić antenę DVB-T2/HEVC, cyfrowe mierniki amatorskie to najlepszy wybór. Charakteryzują się one zazwyczaj wyświetlaczem LCD (często kolorowym), na którym prezentują nie tylko siłę sygnału, ale przede wszystkim kluczowe parametry jakościowe, takie jak MER i BER. Często pokazują też siłę i jakość w procentach, co jest bardziej intuicyjne. Lepsze modele mogą nawet posiadać wbudowany tuner z podglądem kanału, co pozwala na bieżąco oceniać efekt strojenia. Ceny takich urządzeń wahają się zazwyczaj od kilkuset do ponad tysiąca złotych. Moim zdaniem, to właśnie w tej kategorii znajdziesz najlepszy kompromis między ceną a funkcjonalnością, który pozwoli Ci na precyzyjne i stabilne ustawienie anteny.

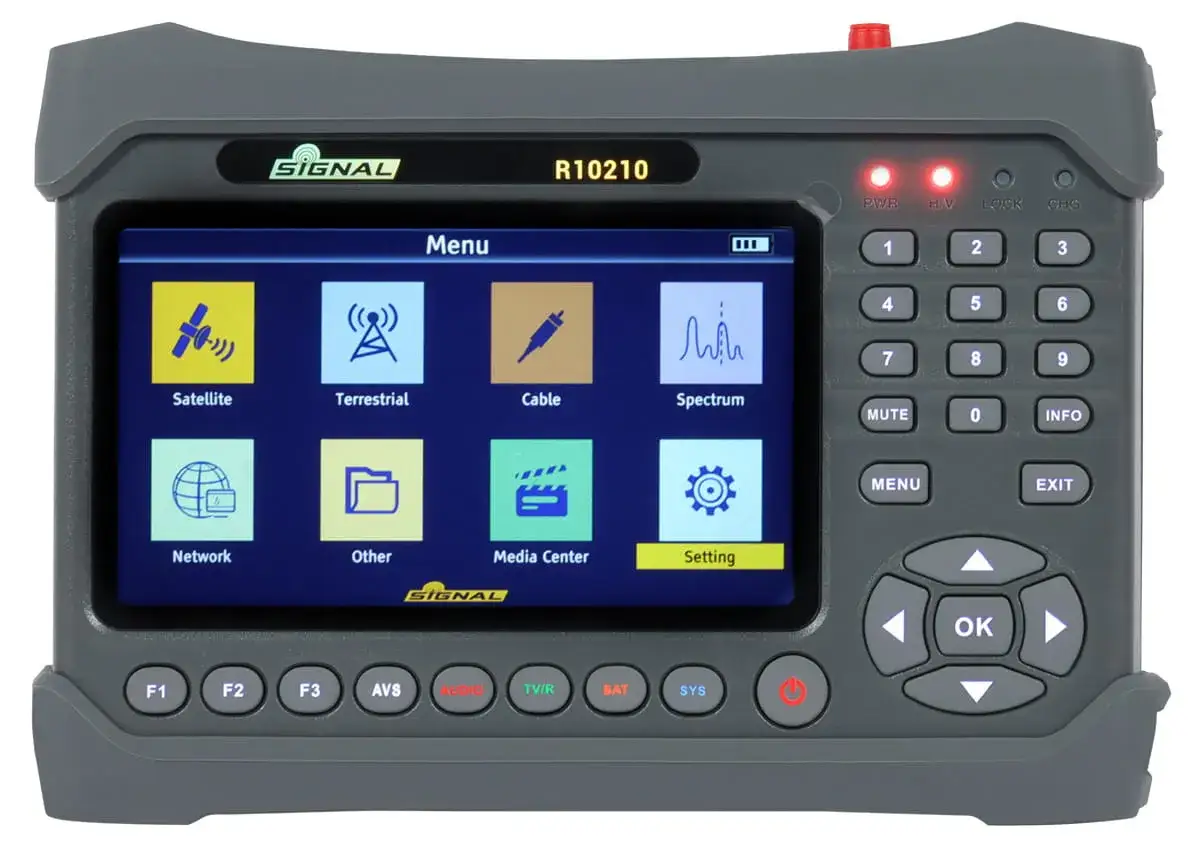

Urządzenia profesjonalne kiedy warto dopłacić za zaawansowane funkcje?

Na szczycie piramidy znajdują się profesjonalne mierniki sygnału, często nazywane miernikami typu "combo". To zaawansowane urządzenia, które potrafią mierzyć sygnały DVB-T/T2 (naziemne), DVB-S/S2 (satelitarne) oraz DVB-C (kablowe). Posiadają rozbudowane funkcje, takie jak analizator widma, pomiar mocy optycznej, dekodowanie obrazu HD/UHD, a także wiele innych narzędzi diagnostycznych. Są to urządzenia przeznaczone głównie dla instalatorów i profesjonalistów, którzy na co dzień zajmują się skomplikowanymi instalacjami i potrzebują kompleksowej diagnostyki. Ich ceny zaczynają się od kilku tysięcy złotych. Amator rzadko kiedy będzie potrzebował tak zaawansowanych funkcji, chyba że ma do czynienia z wyjątkowo skomplikowaną instalacją, planuje świadczyć usługi, lub po prostu chce mieć sprzęt "na lata" z pełnym zakresem możliwości. W większości domowych zastosowań, miernik cyfrowy dla amatora w zupełności wystarczy.

Ustawianie anteny krok po kroku z użyciem miernika praktyczny poradnik

Posiadanie miernika to jedno, ale umiejętne posługiwanie się nim to drugie. Przygotowałem dla Ciebie praktyczny poradnik, który krok po kroku przeprowadzi Cię przez proces ustawiania anteny.

Przygotowanie do pracy: Co będzie Ci potrzebne oprócz samego miernika?

Zanim wejdziesz na dach lub balkon, upewnij się, że masz wszystko, czego potrzebujesz. Dobrze przygotowany instalator to sprawny instalator!

• Kable koncentryczne: Krótki kabel do podłączenia miernika do anteny, dłuższy do podłączenia miernika do telewizora/dekodera (jeśli miernik nie ma podglądu).
• Złączki F: Upewnij się, że masz odpowiednie złączki do kabli.
• Klucze i narzędzia: Do montażu anteny i dokręcania złączek.
• Opaski zaciskowe: Do estetycznego i bezpiecznego ułożenia kabli.
• Kompas: Do wstępnego ukierunkowania anteny (alternatywnie aplikacja na smartfona).
• Ewentualnie wzmacniacz sygnału: Jeśli wiesz, że mieszkasz daleko od nadajnika lub sygnał jest słaby.
• Drabina: Stabilna i bezpieczna!
• Telefon: Do komunikacji z osobą w domu, jeśli potrzebujesz pomocy przy odbiorze.

Jak prawidłowo wpiąć miernik w instalację antenową?

Podłączenie miernika jest zazwyczaj proste. Miernik wpina się szeregowo w instalację antenową, czyli między anteną a docelowym odbiornikiem (telewizorem lub dekoderem). Standardowo wygląda to tak: kabel z anteny podłączasz do wejścia "ANT IN" (lub podobnego) w mierniku, a z wyjścia "TO TV/REC" (lub podobnego) w mierniku prowadzisz krótki kabel do telewizora/dekodera. Wiele mierników może być zasilanych bezpośrednio z tunera DVB-T (jeśli podłączysz go do dekodera), co jest wygodne. Inne mają wbudowany akumulator lub gniazdo na zewnętrzne zasilanie, co pozwala na niezależną pracę bez konieczności podłączania do telewizora.

Interpretacja wyników: Jak czytać wskazania siły, jakości, MER i BER?

To jest kluczowy moment! Na wyświetlaczu miernika zobaczysz różne wartości. Pamiętaj, że MER i BER są najważniejsze. MER powinien być jak najwyższy, dążymy do wartości powyżej 32 dB dla DVB-T2/HEVC. BER z kolei powinien być jak najniższy, najlepiej 0,00E-07. Jeśli widzisz wyższe wartości BER (np. E-05, E-04), oznacza to błędy w sygnale, które będą skutkować pikselizacją lub zanikami obrazu. Siła sygnału (często oznaczana jako PWR lub dBuV) jest ważna, ale zawsze w kontekście jakości. Możesz mieć wysoką siłę, ale jeśli MER jest niski, a BER wysoki, obraz i tak będzie niestabilny. Zawsze dąż do optymalizacji MER i BER, a siła sygnału będzie ich naturalną konsekwencją.

Od zgrubnego ustawienia kierunku po precyzyjną kalibrację dla idealnego obrazu.

Zacznij od wstępnego ukierunkowania anteny. Użyj kompasu lub aplikacji na smartfona, aby skierować antenę w stronę najbliższego nadajnika. Następnie, włącz miernik i rozpocznij proces precyzyjnego strojenia. Wykonuj bardzo powolne i małe ruchy anteną, zarówno w poziomie (obracanie), jak i w pionie (pochylanie). Po każdym ruchu odczekaj kilka sekund, aż wskazania miernika się ustabilizują. Twoim celem jest znalezienie takiego położenia anteny, przy którym wartości MER będą maksymalne, a BER minimalne (najlepiej 0,00E-07). Nie spiesz się, cierpliwość jest tutaj kluczowa. Kiedy osiągniesz optymalne wartości, delikatnie dokręć śruby mocujące antenę, upewniając się, że nie zmieniasz jej położenia. Po dokręceniu, sprawdź jeszcze raz odczyty miernika, aby upewnić się, że parametry nie uległy pogorszeniu.

Najczęstsze błędy przy ustawianiu anteny miernikiem i jak ich unikać

Nawet z najlepszym miernikiem można popełnić błędy, które zniweczą cały wysiłek. Oto najczęstsze pułapki i sposoby, jak ich uniknąć.

Błąd nr 1: Ignorowanie parametru jakości (MER) na rzecz siły sygnału.

Jak już wspomniałem, to chyba najpoważniejszy błąd, szczególnie w kontekście DVB-T2/HEVC. Wielu ludzi, zwłaszcza tych przyzwyczajonych do starych metod strojenia, skupia się wyłącznie na sile sygnału. Widzą wysoki pasek siły na mierniku lub w telewizorze i myślą, że wszystko jest w porządku. Tymczasem, wysoka siła sygnału z niską jakością (czyli niskim MER i wysokim BER) to przepis na katastrofę. Odbiór będzie niestabilny, obraz będzie się pikselizował, zacinał, a w najgorszym przypadku całkowicie zanikał. Zawsze pamiętaj: jakość (MER, BER) jest priorytetem. Siła sygnału jest ważna, ale tylko wtedy, gdy towarzyszy jej wysoka jakość.

Błąd nr 2: Zbyt szybkie ruchy anteną i brak cierpliwości.

Mierniki sygnału, zwłaszcza te bardziej zaawansowane, potrzebują chwili na przetworzenie sygnału i odświeżenie pomiarów. Wykonując gwałtowne, szybkie ruchy anteną, nie dajesz urządzeniu czasu na stabilne odczyty. W efekcie możesz "przeskoczyć" optymalne położenie, nie zauważając go. Moja rada: działaj powoli i metodycznie. Wykonaj niewielki ruch anteną, odczekaj 3-5 sekund, obserwuj wskazania miernika, a dopiero potem wykonaj kolejną korektę. Cierpliwość jest tutaj Twoim najlepszym sprzymierzeńcem i zapewni Ci najbardziej precyzyjne ustawienie.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Błąd nr 3: Zapominanie o wpływie przeszkód terenowych (drzewa, budynki).

Nawet jeśli masz idealny widok na nadajnik, nie zapominaj o tym, co znajduje się między Twoją anteną a źródłem sygnału. Drzewa, wysokie budynki, a nawet wzniesienia terenu mogą znacząco osłabiać, odbijać lub rozpraszać sygnał, co negatywnie wpływa na jego jakość i stabilność. Czasami wystarczy, że drzewa zyskają liście na wiosnę, a już sygnał się pogarsza. Zawsze staraj się umieścić antenę w miejscu, gdzie ma ona jak najmniej przeszkód w linii wzroku do nadajnika. Jeśli to niemożliwe, spróbuj podnieść antenę wyżej, aby "przeskoczyć" przeszkodę. Analiza otoczenia przed montażem to podstawa.
