Twój DVB-T2 pikseluje? Miernik sygnału to klucz do idealnej TV

Czy masz dość pikselującego obrazu, znikających kanałów lub komunikatu "brak sygnału" na swoim telewizorze DVB-T2? Ten artykuł to Twój kompleksowy przewodnik po świecie mierników sygnału telewizji naziemnej, który pomoże Ci raz na zawsze rozwiązać problemy z odbiorem i cieszyć się stabilnym obrazem. Dowiedz się, dlaczego precyzyjne ustawienie anteny jest kluczowe w erze DVB-T2/HEVC i jak wybrać oraz używać odpowiedniego urządzenia, by stać się ekspertem od własnego sygnału.

Kratkujący obraz i brak sygnału DVB-T2? Zrozum, dlaczego miernik może być Twoim najlepszym sojusznikiem

Po przejściu na standard DVB-T2 z kodekiem HEVC w Polsce, wielu użytkowników zauważyło pogorszenie jakości odbioru lub całkowity zanik sygnału, mimo posiadania kompatybilnego sprzętu. Nowy standard, choć oferuje lepszą jakość i więcej kanałów, jest bardziej wrażliwy na jakość sygnału. Oznacza to, że tradycyjne metody ustawiania anteny "na oko" lub "na podstawie obrazu" stały się niewystarczające, a nawet przestarzałe.

Najczęstsze przyczyny problemów z odbiorem DVB-T2/HEVC to:

• Źle ustawiona antena: Nawet minimalne odchylenie od optymalnego kierunku na nadajnik może drastycznie obniżyć jakość sygnału.
• Przeszkody terenowe: Wysokie budynki, gęste drzewa czy ukształtowanie terenu mogą tłumić lub całkowicie blokować sygnał, szczególnie w paśmie UHF.
• Uszkodzona instalacja antenowa: Awaria kabla, złącz, wzmacniacza lub zasilacza, często spowodowana czynnikami atmosferycznymi, może prowadzić do utraty sygnału.
• Nieodpowiednia antena: Starsze typy anten mogą nie być w pełni przystosowane do odbioru sygnału DVB-T2, co skutkuje słabym odbiorem.
• Prace konserwacyjne nadajników: Tymczasowe przerwy w nadawaniu spowodowane przez operatora Emitel.

Miernik sygnału TV naziemnej to specjalistyczne urządzenie diagnostyczne, które pozwala na precyzyjne zmierzenie siły i jakości odbieranego sygnału. Dzięki niemu ustawianie anteny przestaje być zgadywanką, a staje się procesem opartym na konkretnych danych, gwarantującym optymalny odbiór.

Jak działa miernik sygnału TV naziemnej i co tak naprawdę mierzy?

Miernik sygnału TV naziemnej to narzędzie, które przekształca niewidzialne dla oka fale radiowe w czytelne dane liczbowe i graficzne, pozwalając na precyzyjne dostrojenie anteny. Urządzenie to nie tylko wskazuje, czy sygnał jest obecny, ale przede wszystkim ocenia jego jakość, co jest kluczowe dla stabilnego odbioru DVB-T2/HEVC. Zrozumienie poszczególnych parametrów jest niezbędne do prawidłowej interpretacji wskazań miernika.

Kluczowe parametry sygnału DVB-T2, na które należy zwrócić uwagę, to:

• Poziom sygnału (Siła, dBµV): Ten parametr informuje o mocy odbieranego sygnału. Zbyt słaby sygnał (np. poniżej 40 dBµV) prowadzi do zakłóceń i braku odbioru. Jednakże, wbrew powszechnemu przekonaniu, "im więcej, tym lepiej" nie zawsze jest prawdą. Zbyt mocny sygnał (np. powyżej 75 dBµV), często spowodowany nieodpowiednim wzmacniaczem, może przesterować odbiornik telewizora lub dekodera, prowadząc do podobnych problemów jak sygnał zbyt słaby. Optymalny zakres dla modulacji 64-QAM to zazwyczaj 45-72 dBµV.
• MER (Modulation Error Ratio): Jest to najważniejszy wskaźnik jakości sygnału, wyrażany w decybelach (dB). MER mierzy stosunek sygnału użytecznego do szumu i zakłóceń, które zniekształcają modulację. Im wyższa wartość MER, tym czystszy i bardziej stabilny sygnał, co przekłada się na idealny obraz i dźwięk. Dla stabilnego odbioru DVB-T2 z modulacją 64-QAM, wartość MER powinna wynosić co najmniej 26 dB, a najlepiej powyżej 30 dB.
• BER (Bit Error Rate): Bitowa stopa błędów określa liczbę błędów w strumieniu danych cyfrowych przed korekcją. Mierzy ona, jak wiele bitów zostało błędnie odebranych. Wartość BER powinna być jak najniższa (najlepiej 0 lub bliska 0) po korekcji błędów (post-BER), aby zapewnić bezbłędny odbiór.
• C/N (Carrier-to-Noise ratio): Stosunek sygnału do szumu, również wyrażany w dB. Parametr ten pokazuje, o ile sygnał użyteczny jest silniejszy od szumu tła. Wysokie C/N (np. powyżej 20 dB) jest pożądane i świadczy o dobrej jakości sygnału.

Zrozumienie tych parametrów pozwala nie tylko na znalezienie najlepszej pozycji anteny, ale także na zdiagnozowanie ewentualnych problemów z instalacją, takich jak uszkodzone kable czy wadliwe wzmacniacze.

Przewodnik po typach mierników: Jaki wybrać, by nie przepłacić?

Wybór odpowiedniego miernika sygnału DVB-T2 zależy od Twoich potrzeb, częstotliwości użytkowania oraz budżetu. Na rynku dostępne są różne typy urządzeń, od prostych wskaźników dla amatorów po zaawansowane narzędzia dla profesjonalistów.

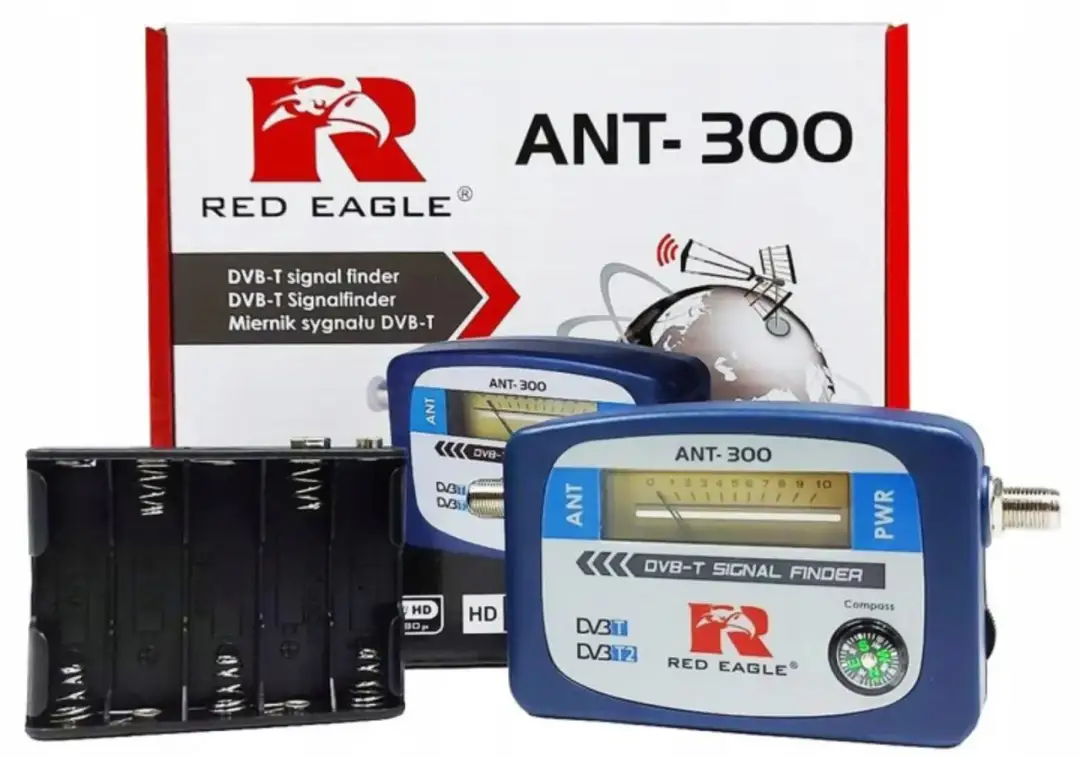

• Proste wskaźniki wychyłowe i diodowe:
  • Charakterystyka: Są to najtańsze i najprostsze urządzenia, często kosztujące poniżej 100 zł. Posiadają zazwyczaj analogowy wskaźnik wychyłowy lub diodowy pasek, który sygnalizuje jedynie siłę sygnału. Nie mierzą parametrów jakościowych, takich jak MER czy BER. Często wyposażone są w wbudowany kompas.
  • Dla kogo: Idealne dla domowych majsterkowiczów, którzy potrzebują jedynie wstępnie ustawić antenę w kierunku nadajnika i sprawdzić, czy sygnał w ogóle dociera. Są wystarczające do prostych instalacji w miejscach z dobrym zasięgiem.
  • Ograniczenia: Brak pomiaru jakości sygnału sprawia, że nie gwarantują optymalnego odbioru DVB-T2/HEVC, który jest bardzo wrażliwy na jakość. Możesz mieć "mocny" sygnał, ale niską jakość, co nadal będzie skutkować pikselozą.

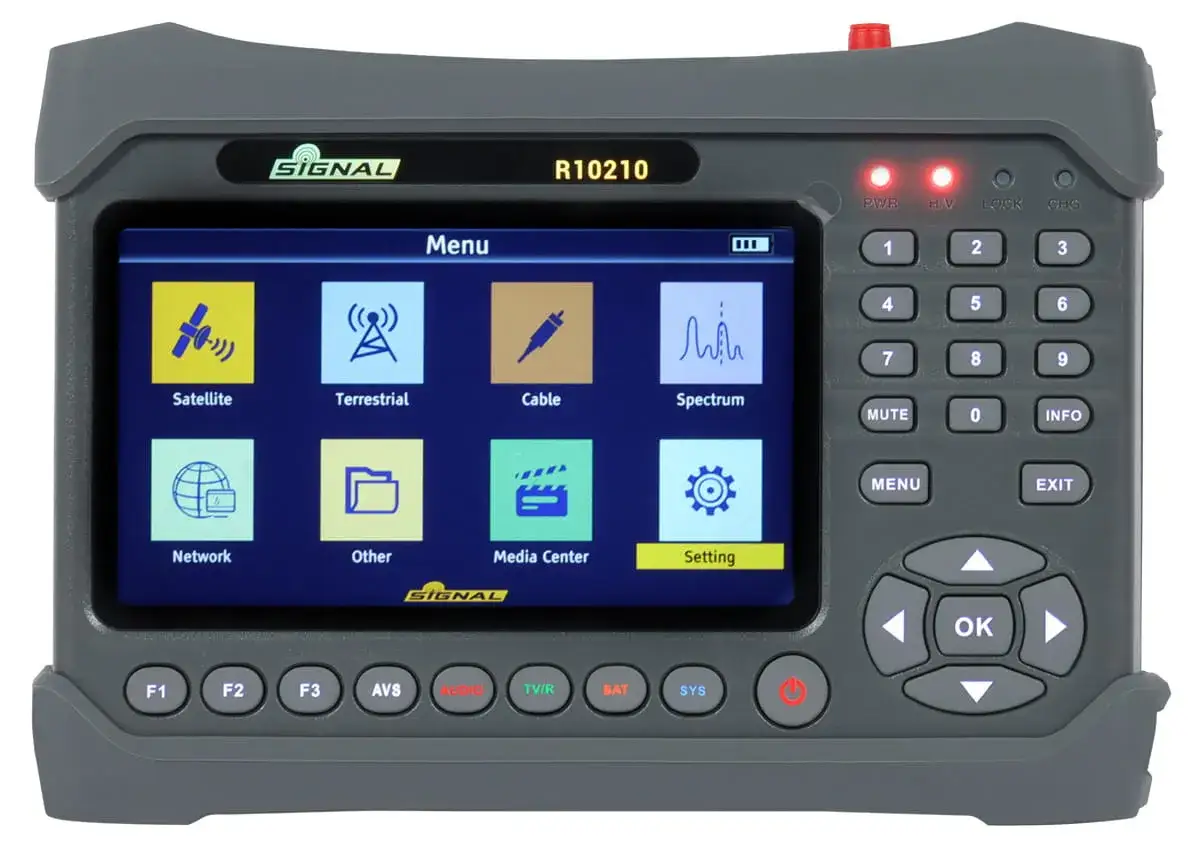

• Mierniki z wyświetlaczem LCD:
  • Charakterystyka: To bardziej zaawansowane urządzenia, których ceny zaczynają się od kilkuset złotych. Posiadają wyświetlacz LCD, na którym prezentowane są szczegółowe parametry sygnału, takie jak poziom (dBµV), MER, BER i C/N. Wiele modeli oferuje również podgląd odbieranych kanałów, co jest niezwykle pomocne podczas precyzyjnego ustawiania anteny.
  • Dla kogo: Polecane dla osób, które chcą mieć pewność optymalnego odbioru DVB-T2/HEVC, dla instalatorów, a także dla użytkowników w trudniejszych warunkach odbioru (np. z przeszkodami terenowymi). Inwestycja w taki miernik szybko się zwraca, eliminując frustrację i konieczność wzywania fachowca.
  • Zalety: Pozwalają na precyzyjne dostrojenie anteny, gwarantując najwyższą jakość obrazu. Podgląd kanałów na mierniku eliminuje potrzebę ciągłego sprawdzania telewizora.

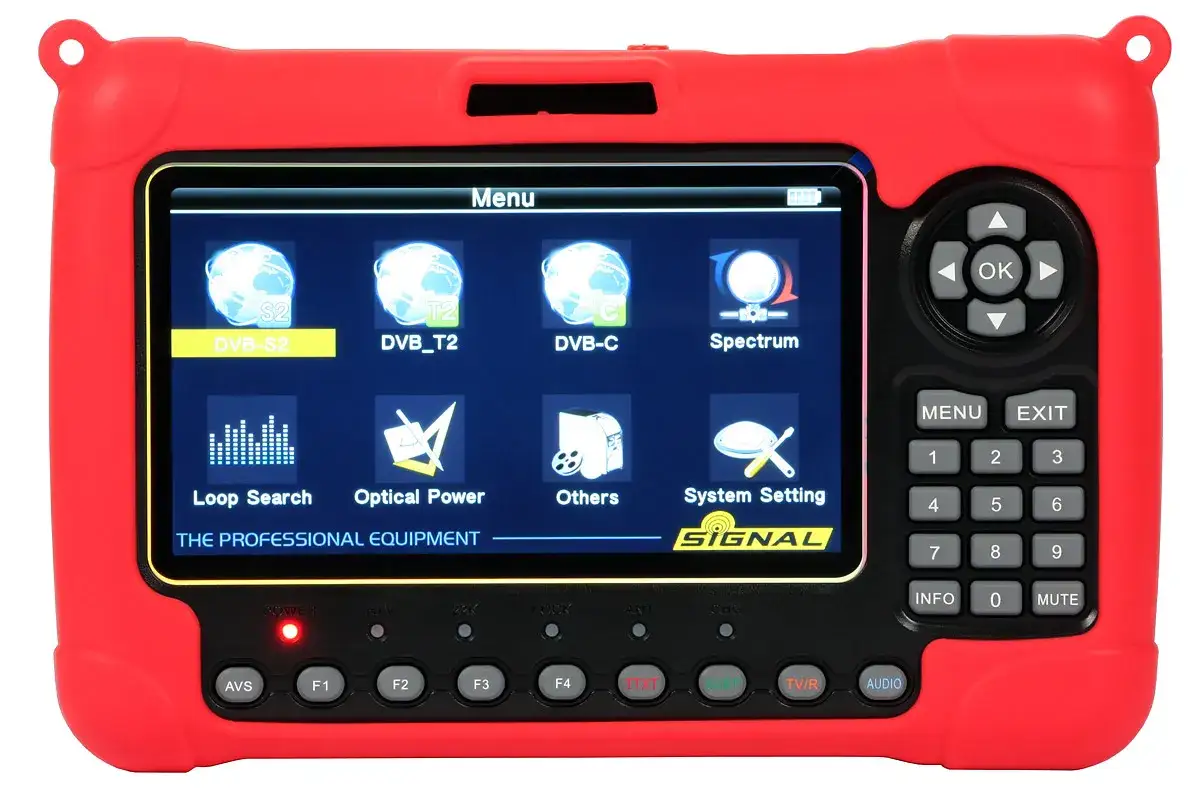

• Urządzenia "Combo" (DVB-T2/S2/C):
  • Charakterystyka: Są to najbardziej wszechstronne mierniki, często profesjonalne, które obsługują nie tylko sygnał naziemny (DVB-T2), ale także satelitarny (DVB-S/S2) i kablowy (DVB-C). Posiadają wszystkie funkcje mierników z wyświetlaczem LCD, a często także dodatkowe opcje, takie jak analiza widma.
  • Dla kogo: Idealne dla instalatorów, którzy pracują z różnymi typami instalacji, oraz dla zaawansowanych użytkowników posiadających zarówno antenę naziemną, jak i satelitarną.
  • Zalety: Jedno urządzenie do wielu zastosowań, oszczędność miejsca i pieniędzy w porównaniu do zakupu kilku specjalistycznych mierników.

Wybierając miernik, zawsze upewnij się, że obsługuje on standard DVB-T2/HEVC, co jest kluczowe dla polskiego rynku.

Jak ustawić antenę naziemną krok po kroku z pomocą miernika?

Ustawienie anteny naziemnej z miernikiem to precyzyjny proces, który gwarantuje optymalny odbiór. Postępuj zgodnie z poniższymi krokami, aby osiągnąć najlepsze rezultaty:

1. Krok 1: Znajdź swój nadajnik praktyczne wykorzystanie map zasięgu i aplikacji mobilnych.

   Zanim zaczniesz, musisz wiedzieć, gdzie znajduje się najbliższy nadajnik DVB-T2. Skorzystaj z oficjalnych map zasięgu udostępnianych przez operatora Emitel (np. na stronie internetowej) lub dedykowanych aplikacji mobilnych (np. "DVB-T Finder"). Aplikacje te często wykorzystują GPS Twojego telefonu, aby wskazać kierunek i odległość do nadajnika, a także podać numer kanału (MUX) i polaryzację (pozioma/pionowa) sygnału. To kluczowe informacje, które pomogą Ci wstępnie skierować antenę.

2. Krok 2: Prawidłowe podłączenie miernika do instalacji antenowej.

   Miernik należy wpiąć w instalację antenową. Zazwyczaj podłącza się go bezpośrednio do kabla antenowego wychodzącego z anteny, a następnie drugi koniec miernika łączy się z kablem prowadzącym do telewizora lub dekodera. Upewnij się, że wszystkie złącza są solidne i nie ma luzów. Jeśli używasz wzmacniacza antenowego, miernik powinien być podłączony za wzmacniaczem, aby mierzyć sygnał, który faktycznie dociera do odbiornika.

3. Krok 3: W poszukiwaniu maksimum precyzyjna regulacja anteny w poziomie i pionie.

   Po wstępnym skierowaniu anteny w stronę nadajnika (np. za pomocą kompasu), rozpocznij precyzyjną regulację. Powoli obracaj anteną w poziomie (prawo-lewo), obserwując wskazania miernika. Szukaj pozycji, w której parametry sygnału (szczególnie MER i poziom sygnału) są najwyższe i najbardziej stabilne. Następnie powtórz ten proces, delikatnie regulując antenę w pionie (góra-dół). Czasami nawet niewielkie przesunięcie o kilka milimetrów może znacząco poprawić jakość sygnału. Jeśli miernik posiada podgląd kanałów, upewnij się, że obraz jest czysty i stabilny.

4. Krok 4: Weryfikacja i finalne strojenie kanałów w telewizorze.

   Po znalezieniu optymalnej pozycji i solidnym zamocowaniu anteny, odłącz miernik i podłącz kabel antenowy bezpośrednio do telewizora lub dekodera. Przejdź do menu telewizora i uruchom automatyczne wyszukiwanie kanałów. Sprawdź jakość odbioru wszystkich dostępnych kanałów. Jeśli masz problemy z konkretnym kanałem, możesz spróbować delikatnie skorygować pozycję anteny, ponownie używając miernika. Pamiętaj, że celem jest stabilny odbiór wszystkich multipleksów (MUX-ów).

Najczęstsze błędy i pułapki podczas ustawiania anteny jak ich uniknąć?

Nawet z miernikiem można popełnić błędy, które utrudnią optymalny odbiór. Świadomość tych pułapek pomoże Ci ich uniknąć i zapewnić stabilny sygnał DVB-T2.

• Czy da się dobrze ustawić antenę bez miernika? Porównanie metod.

  Teoretycznie można próbować ustawić antenę "na oko" lub obserwując obraz na telewizorze. Jednak w przypadku DVB-T2/HEVC, gdzie jakość sygnału jest kluczowa, a cyfrowy sygnał albo jest, albo go nie ma (bez przejściowych "śniegów"), jest to metoda bardzo nieefektywna i frustrująca. Telewizor pokazuje jedynie "brak sygnału" lub "pikselozę", nie dając żadnych wskazówek, w którą stronę należy ruszyć anteną ani który parametr jest problemem. Miernik dostarcza precyzyjnych danych, skracając czas ustawiania z godzin do minut i gwarantując najlepszy możliwy odbiór. Inwestycja w miernik eliminuje zgadywanie i wielokrotne bieganie między anteną a telewizorem.

• Problem z sygnałem mimo użycia miernika? Sprawdź te elementy instalacji.

  Jeśli miernik wskazuje dobry sygnał, a telewizor nadal ma problemy, przyczyną może być coś innego w instalacji. Sprawdź:

  • Kable antenowe: Czy nie są uszkodzone, zagięte, przetarte lub zbyt długie? Stare, niskiej jakości kable mogą wprowadzać duże tłumienie i zakłócenia.
  • Złącza F: Czy są prawidłowo zamontowane, nie ma zwarć ani luzów? Słabe złącza to częsta przyczyna problemów.
  • Zasilacz wzmacniacza: Czy działa prawidłowo i dostarcza odpowiednie napięcie do wzmacniacza?
  • Wzmacniacz antenowy: Czy jest sprawny i odpowiednio dobrany?
  • Telewizor/dekoder: Czy jest kompatybilny z DVB-T2/HEVC i czy jego tuner jest sprawny? Czasami problem leży po stronie odbiornika.
• Uwaga na wzmacniacze! Kiedy pomagają, a kiedy szkodzą jakości odbioru?

  Wzmacniacze antenowe są przydatne, gdy sygnał jest zbyt słaby z powodu dużej odległości od nadajnika lub przeszkód. Jednak ich nadużywanie lub stosowanie wzmacniaczy o zbyt dużym wzmocnieniu może przynieść więcej szkody niż pożytku. Zbyt mocny sygnał (przesterowanie) prowadzi do zniekształceń, a wzmacniacz zwiększa nie tylko sygnał użyteczny, ale także szumy. Miernik z funkcją pomiaru MER i poziomu sygnału pozwoli Ci dobrać wzmacniacz o optymalnym wzmocnieniu, tak aby sygnał był w idealnym zakresie (np. 45-72 dBµV) i miał wysoką jakość (MER).

Podsumowanie: Zainwestuj w stabilny sygnał i zapomnij o problemach z telewizją

Problemy z odbiorem telewizji naziemnej DVB-T2/HEVC mogą być frustrujące, ale dzięki odpowiedniemu narzędziu miernikowi sygnału możesz je rozwiązać szybko i skutecznie. Inwestycja w miernik to krok w stronę niezawodnego i wysokiej jakości odbioru, który przynosi wymierne korzyści.

Kluczowe korzyści z posiadania miernika sygnału to:

• Oszczędność czasu: Zamiast godzin spędzonych na zgadywaniu i bieganiu między anteną a telewizorem, precyzyjne ustawienie zajmuje zaledwie kilkanaście minut.
• Oszczędność nerwów: Koniec z frustracją spowodowaną pikselującym obrazem czy brakiem sygnału. Masz kontrolę nad jakością odbioru.
• Oszczędność pieniędzy: Unikasz kosztów związanych z wielokrotnym wzywaniem instalatora. Jednorazowy zakup miernika to długoterminowa inwestycja.
• Gwarancja optymalnego odbioru: Miernik pozwala na osiągnięcie najwyższej możliwej jakości sygnału, co jest kluczowe dla standardu DVB-T2/HEVC.
• Możliwość diagnostyki: Urządzenie pomaga zidentyfikować problemy nie tylko z ustawieniem anteny, ale także z całą instalacją (kable, złącza, wzmacniacze).

Finalna rekomendacja: Jaki miernik sygnału DVB-T2 będzie najlepszy dla Ciebie? Jeśli jesteś domowym użytkownikiem i potrzebujesz jedynie wstępnie ustawić antenę w miejscu z dobrym zasięgiem, prosty wskaźnik diodowy może być wystarczający. Jednak dla pełnej satysfakcji i gwarancji optymalnego odbioru DVB-T2/HEVC, zdecydowanie polecamy zainwestowanie w miernik z wyświetlaczem LCD, który mierzy parametry jakościowe, takie jak MER i BER. To właśnie te wskaźniki decydują o stabilności i czystości obrazu, pozwalając zapomnieć o problemach z telewizją na długie lata.
