Molex na 4 pin: Podłącz wentylator bezpiecznie i z głową!

W świecie komputerów PC, gdzie każdy komponent ma swoje specyficzne złącze, łatwo o zagubienie. Jednym z elementów, który wciąż budzi pytania, jest przejściówka Molex na 4-pin. Jeśli stoisz przed wyzwaniem podłączenia dodatkowych wentylatorów, a na Twojej płycie głównej brakuje wolnych złącz, ten artykuł jest dla Ciebie. Wyjaśnię, czym jest ta przejściówka, do czego służy i kiedy jest niezbędna w komputerze. Dowiesz się, jak bezpiecznie jej używać, poznasz jej ograniczenia oraz potencjalne ryzyka, co pozwoli Ci uniknąć błędów podczas modernizacji lub budowy PC.

Przejściówka Molex na 4-pin: kiedy jest niezbędna i jak jej bezpiecznie używać?

Złącze Molex, choć kojarzone z minioną epoką komputerów, wciąż odgrywa pewną rolę w nowoczesnych konfiguracjach. Jego historia sięga lat 80. i 90., kiedy to było standardem do zasilania dysków twardych i napędów optycznych. Dziś, w dobie SATA i PCIe, Molex nadal jest obecny w wielu zasilaczach i służy głównie do zasilania starszych urządzeń lub akcesoriów, które nie wymagają zaawansowanej komunikacji z płytą główną, a jedynie stałego zasilania. Mówię tu o takich komponentach jak wentylatory, pompy wodne, kontrolery RGB czy niektóre panele przednie. Kiedy jednak słyszymy o "4-pin", musimy być bardzo ostrożni, ponieważ istnieją dwa kluczowe, ale bardzo różne typy złącz 4-pin, które mogą być mylone przez użytkowników: 4-pin do wentylatorów (często z kontrolą PWM) oraz 4-pin do zasilania procesora (ATX P4). W tym artykule skupimy się przede wszystkim na przejściówce Molex do wentylatorów, ale konieczne jest wyraźne rozróżnienie tych dwóch typów i ostrzeżenie przed pomyłką, która może mieć fatalne konsekwencje dla Twojego sprzętu.

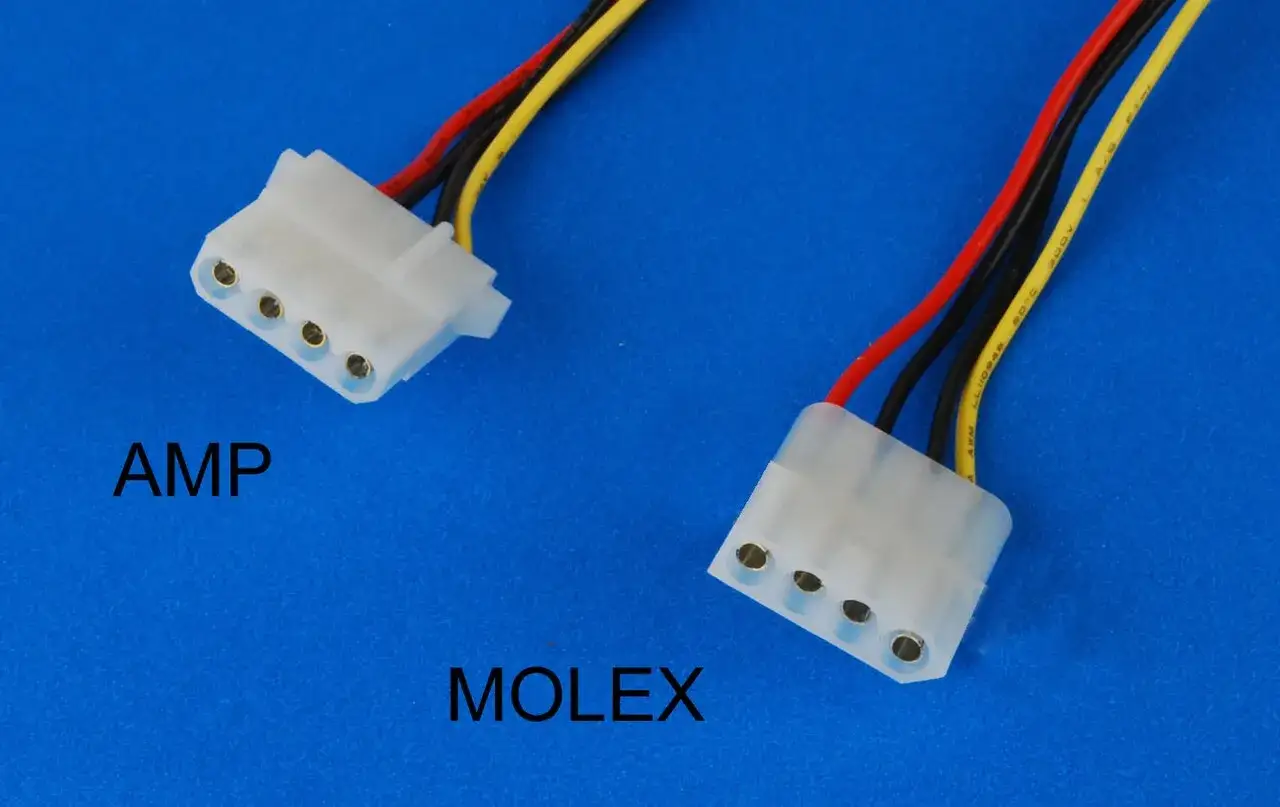

Co to jest złącze Molex i dlaczego wciąż go potrzebujesz w nowoczesnym PC?

Złącze Molex, znane również jako Molex 8981, to 4-pinowe złącze zasilające, które dostarcza dwa napięcia: +12V i +5V. Jego konstrukcja jest prosta i solidna, co przyczyniło się do jego długowieczności. Choć w nowoczesnych komputerach zostało w dużej mierze zastąpione przez złącza SATA Power, nadal jest powszechnie spotykane w zasilaczach komputerowych. Jego główną rolą jest zasilanie dodatkowych komponentów, które nie wymagają skomplikowanej komunikacji z płytą główną, a jedynie stabilnego źródła prądu. Dzięki swojej uniwersalności, Molex stał się swego rodzaju "ostatnią deską ratunku" dla wielu użytkowników, którzy potrzebują zasilić dodatkowe wentylatory, pompy chłodzenia wodnego, a nawet niektóre kontrolery oświetlenia RGB, gdy brakuje im wolnych złącz na płycie głównej lub innych złącz zasilających.

Dwa światy złącz 4-pin: Czym różni się wtyczka wentylatora od zasilania procesora (CPU)?

To jest niezwykle ważny moment, aby rozwiać wszelkie wątpliwości. Kiedy mówimy o "4-pin", najczęściej mamy na myśli albo 4-pinowe złącze wentylatora (fan header), które często obsługuje modulację szerokości impulsu (PWM) do regulacji obrotów, albo 4-pinowe złącze zasilania procesora (ATX P4). Różnice są fundamentalne. Złącze wentylatora jest znacznie mniejsze, a jego piny służą do zasilania wentylatora (12V, masa) oraz przesyłania sygnałów (odczyt obrotów, sygnał PWM). Obciążenie prądowe jest tu minimalne. Z kolei złącze ATX P4 to znacznie solidniejsza wtyczka, która dostarcza 12V bezpośrednio do procesora. Procesory, zwłaszcza te nowoczesne, wymagają znacznie większego i stabilniejszego prądu niż wentylatory. Fizycznie wtyczki te mogą wyglądać podobnie pod względem liczby pinów, ale ich kształt i rozmiar są różne, co ma zapobiegać pomyłkom. Podłączenie przejściówki Molex na 4-pin ATX/P4 do wentylatora lub przejściówki Molex na 4-pin wentylator do zasilania procesora może prowadzić do poważnych uszkodzeń sprzętu, a nawet do pożaru. Zawsze upewnij się, że używasz właściwej przejściówki do właściwego celu.

Główny cel adaptera: Jak podłączyć dodatkowy wentylator, gdy brakuje złącz na płycie głównej?

Najczęstszym i najbardziej praktycznym zastosowaniem przejściówki Molex na 4-pin jest właśnie zasilanie dodatkowych wentylatorów w obudowie komputera. Wyobraź sobie sytuację, w której masz piękną obudowę z miejscem na sześć wentylatorów, ale Twoja płyta główna oferuje tylko trzy złącza. Co wtedy? Zamiast inwestować w kosztowne kontrolery obrotów czy wymieniać płytę główną, możesz sięgnąć po prostą i niedrogą przejściówkę Molex. Pozwala ona na podłączenie wentylatorów bezpośrednio do zasilacza, omijając ograniczenia płyty głównej. Poniżej przedstawię szczegółowe instrukcje, jak to zrobić bezpiecznie i efektywnie, zwracając uwagę na kluczowe aspekty podłączenia zarówno wentylatorów 3-pin, jak i 4-pin PWM.

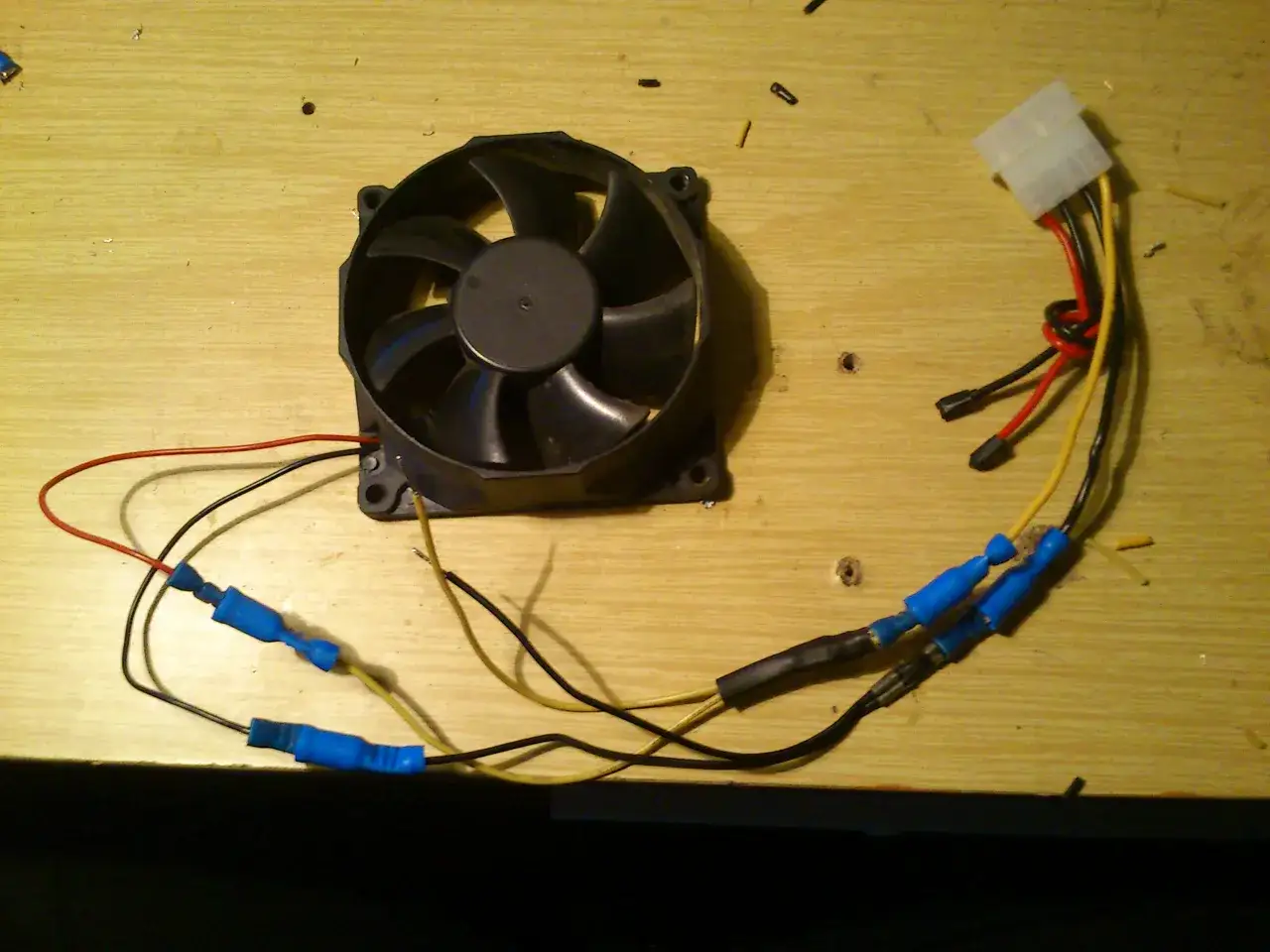

Krok po kroku: Bezpieczne podłączanie wentylatora 3-pin i 4-pin PWM do złącza Molex.

Podłączenie wentylatora do Molexa jest stosunkowo proste, ale wymaga uwagi. Oto jak to zrobić:

1. Zidentyfikuj złącze Molex w zasilaczu: Znajdź wolne 4-pinowe złącze Molex wychodzące z Twojego zasilacza. Zazwyczaj są to białe, prostokątne wtyczki z czterema pinami.
2. Przygotuj przejściówkę: Weź przejściówkę Molex na 3-pin lub 4-pin (w zależności od wentylatora). Upewnij się, że jest to przejściówka przeznaczona do wentylatorów, a nie do zasilania procesora!
3. Podłącz Molex do Molexa: Wepnij męską część złącza Molex z przejściówki do żeńskiej części złącza Molex z zasilacza. Upewnij się, że wtyczka weszła do końca i jest stabilna. Nie używaj siły, jeśli coś nie pasuje.
4. Podłącz wentylator: Teraz podłącz 3-pinową lub 4-pinową wtyczkę wentylatora do odpowiedniego złącza na przejściówce. W przypadku wentylatorów 4-pin PWM, czwarty pin (sygnał PWM) w przejściówce Molex często pozostaje niepodłączony, ponieważ Molex nie przesyła tego sygnału. Wentylator będzie działał, ale z pewnym ograniczeniem, o którym opowiem za chwilę.
5. Sprawdź połączenie: Upewnij się, że wszystkie wtyczki są solidnie osadzone. Po uruchomieniu komputera wentylator powinien zacząć się kręcić.

Pamiętaj, że wentylatory 3-pin i 4-pin PWM podłączone w ten sposób będą działać, ale z kluczowym ograniczeniem: nie będziesz miał możliwości regulacji ich obrotów. Będą pracować na pełnej mocy, co może generować większy hałas.

Schemat pinów: Zrozumienie napięć 12V i 5V jak zapewnić wentylatorowi pełną moc?

Zrozumienie schematu pinów Molexa jest kluczowe, aby wiedzieć, jak wentylator jest zasilany. Standardowe złącze Molex składa się z czterech pinów, do których podłączone są przewody w następujących kolorach:

• Żółty przewód: +12V
• Dwa czarne przewody (środkowe): Masa (Ground)
• Czerwony przewód: +5V

Aby wentylator pracował z pełną mocą, musi być zasilany napięciem +12V. Oznacza to, że jego przewody zasilające (zazwyczaj czerwony i czarny w wentylatorze) są podłączone do żółtego przewodu (+12V) i jednego z czarnych przewodów (masa) w złączu Molex. W większości gotowych przejściówek Molex na wentylator, połączenie to jest już fabrycznie wykonane w ten sposób, aby wentylator otrzymywał 12V.

Napięcie +5V (czerwony przewód w Molexie) może być teoretycznie wykorzystane do zasilania wentylatora w celu celowego zmniejszenia jego obrotów. Jednak większość standardowych przejściówek nie korzysta z tej linii, a samodzielne modyfikacje mogą być ryzykowne i nie zawsze skutkują stabilną pracą wentylatora (np. może mieć problemy ze startem przy niższym napięciu). Dlatego dla zapewnienia wentylatorowi pełnej mocy, zawsze polegam na linii 12V.

Najważniejsze ograniczenie: Dlaczego wentylator podłączony przez Molex pracuje na 100% mocy?

To jest chyba najważniejsza informacja, jaką powinienś wynieść z tego artykułu, jeśli rozważasz użycie przejściówki Molex na 4-pin do wentylatorów. Wielu użytkowników, szczególnie tych mniej doświadczonych, jest zaskoczonych, gdy po podłączeniu wentylatora przez Molex okazuje się, że pracuje on głośno i bez możliwości regulacji. Powód jest czysto techniczny i leży w naturze złącza Molex oraz sposobie działania nowoczesnych wentylatorów PWM. Zrozumienie tego pozwoli Ci podjąć świadomą decyzję o użyciu tej przejściówki i uniknąć niepotrzebnych frustracji.

Brak sygnału PWM: wyjaśnienie techniczne, dlaczego tracisz kontrolę nad obrotami.

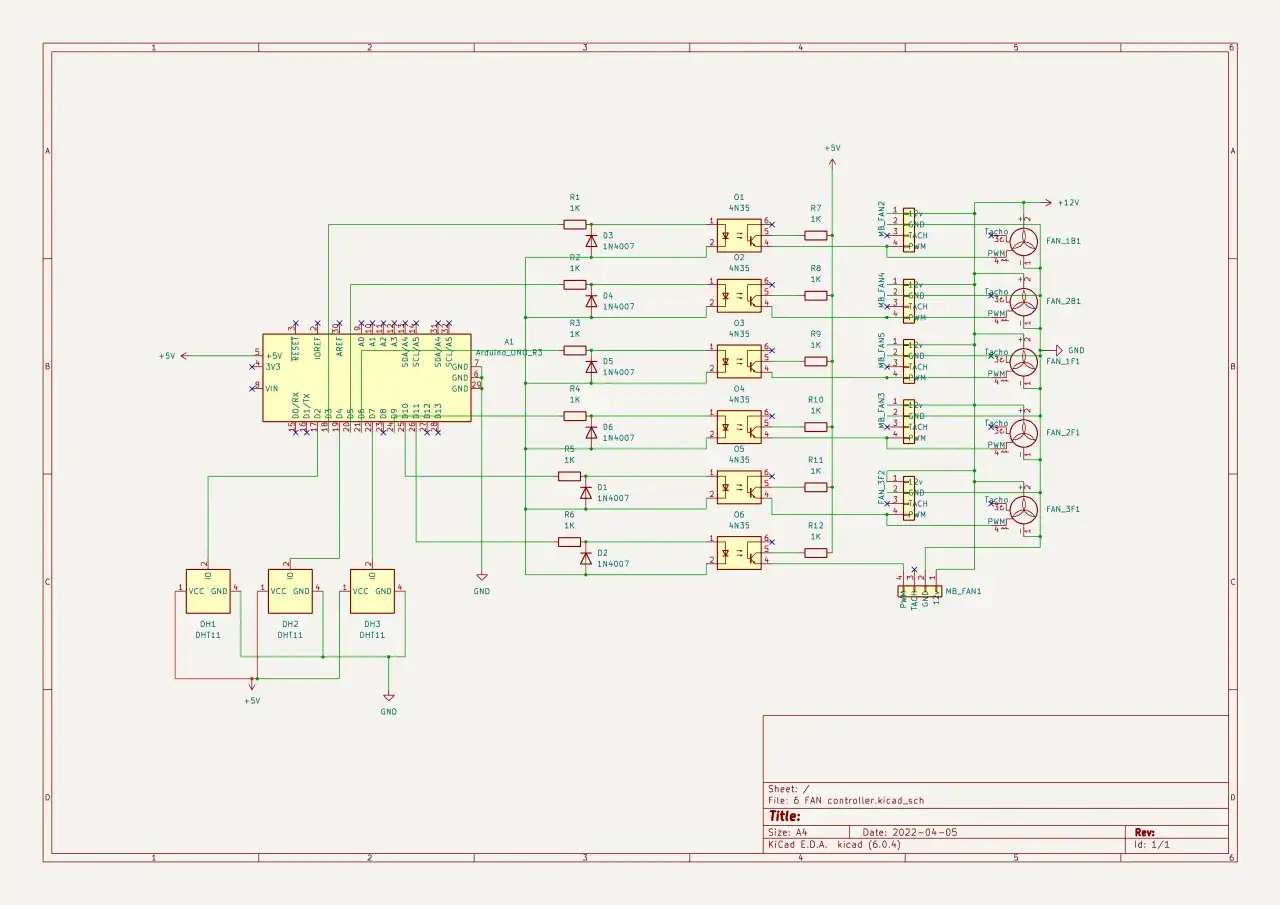

Kluczem do zrozumienia tego ograniczenia jest pojęcie PWM (Pulse Width Modulation), czyli modulacji szerokości impulsu. Nowoczesne wentylatory 4-pin PWM wykorzystują czwarty pin do odbierania sygnału z płyty głównej, który dynamicznie zmienia szerokość impulsów napięcia. To właśnie ten sygnał pozwala płycie głównej na precyzyjną regulację prędkości obrotowej wentylatora, w zależności od temperatury komponentów komputera. Dzięki temu wentylatory mogą pracować ciszej, gdy obciążenie jest niskie, i przyspieszać, gdy potrzebne jest intensywniejsze chłodzenie.

Problem polega na tym, że złącze Molex dostarcza jedynie stałe napięcie +12V (lub +5V) oraz masę. W jego konstrukcji nie ma pinu przeznaczonego do przesyłania sygnału PWM. Kiedy podłączasz wentylator 4-pin PWM do przejściówki Molex, czwarty pin wentylatora (ten od PWM) po prostu pozostaje niepodłączony. W rezultacie wentylator otrzymuje stałe napięcie 12V i nie ma żadnego sygnału, który mógłby mu nakazać zwolnić. Dlatego też wentylator podłączony w ten sposób zawsze będzie pracował z maksymalną prędkością obrotową, generując pełny hałas i potencjalnie skracając swoją żywotność z powodu ciągłej pracy na najwyższych obrotach. Brak możliwości programowej kontroli obrotów oznacza również, że nie możesz użyć oprogramowania takiego jak SpeedFan czy ustawień BIOS/UEFI do zarządzania jego pracą.

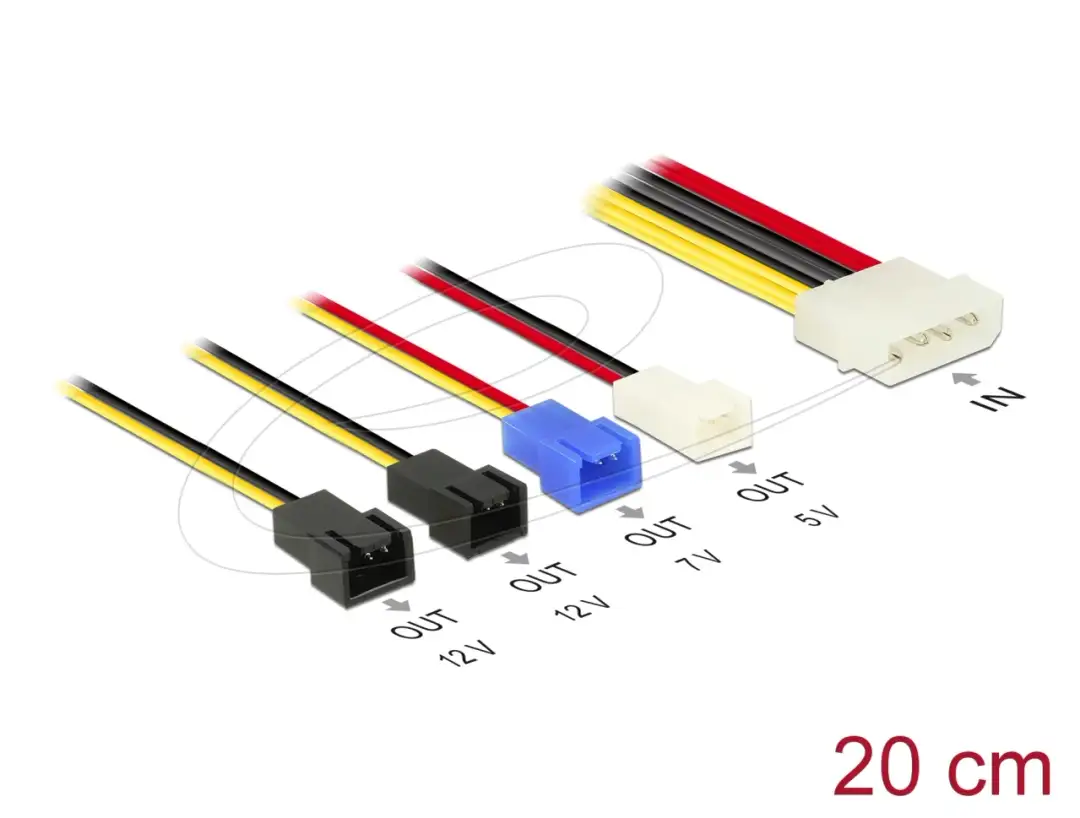

Czy istnieją sposoby na zmniejszenie obrotów? Przegląd adapterów z redukcją napięcia.

Mimo braku sygnału PWM, istnieją pewne sposoby na zmniejszenie obrotów wentylatora zasilanego przez Molex, choć nie są one tak elastyczne jak kontrola PWM:

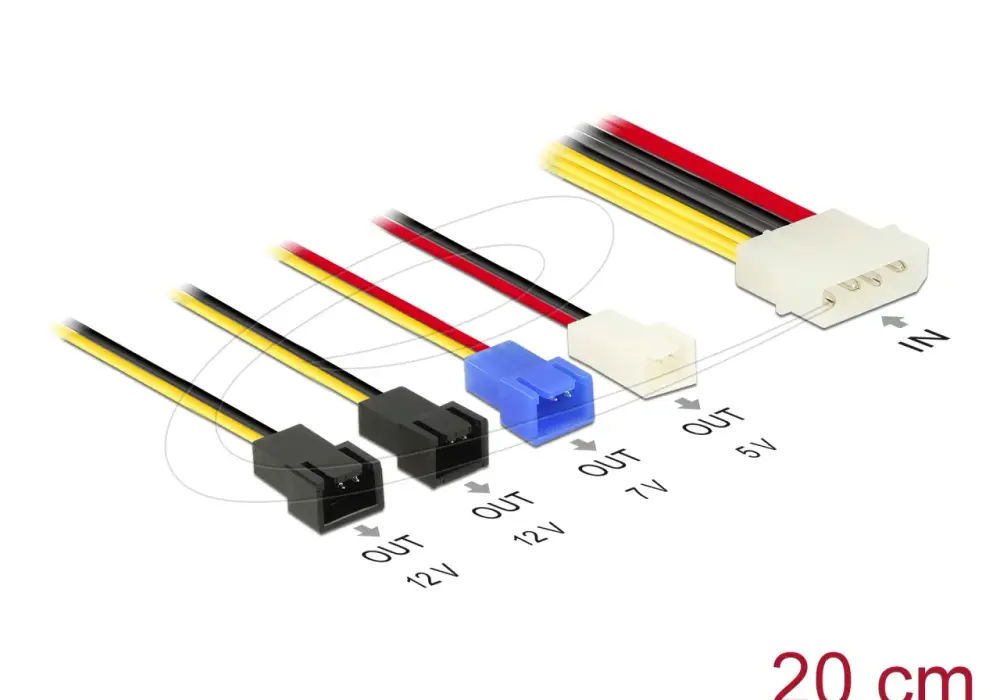

1. Adaptery 5V: Niektóre przejściówki Molex na wentylator są tak skonstruowane, że zamiast linii 12V, wykorzystują linię 5V z Molexa do zasilania wentylatora. Skutkuje to znacznym zmniejszeniem prędkości obrotowej, a co za tym idzie hałasu. Muszę jednak ostrzec, że nie wszystkie wentylatory są w stanie stabilnie startować i pracować na napięciu 5V. Niektóre mogą w ogóle się nie uruchomić lub działać niestabilnie.
2. Adaptery z rezystorem: Istnieją również specjalne przejściówki, które wbudowany mają rezystor. Jego zadaniem jest obniżenie napięcia dostarczanego do wentylatora (np. z 12V do 7V lub 9V), co przekłada się na niższe obroty. To rozwiązanie jest bardziej niezawodne niż zasilanie z 5V, ale nadal jest to stała redukcja, bez dynamicznej kontroli.
3. Kontrolery obrotów zasilane z Molexa: Dla bardziej zaawansowanych użytkowników dostępne są fizyczne kontrolery obrotów wentylatorów, które zasilane są z Molexa. Pozwalają one na ręczną regulację prędkości za pomocą pokrętła lub przełącznika, oferując większą elastyczność niż proste adaptery redukujące napięcie.

Wybierając jedno z tych rozwiązań, pamiętaj, że każde z nich jest kompromisem i nie zastąpi pełnej kontroli PWM oferowanej przez złącza na płycie głównej.

Potencjalne ryzyko i jak go unikać: Na co zwrócić uwagę przy wyborze przejściówki?

Kiedy mówimy o zasilaniu komponentów komputera, bezpieczeństwo jest absolutnym priorytetem. Niska cena przejściówek Molex na 4-pin może kusić, ale jako Artur Kozłowski zawsze podkreślam: nie warto oszczędzać na jakości w tak newralgicznych miejscach. Nawet jeśli wentylatory mają stosunkowo niski pobór mocy, słabej jakości adapter może stać się źródłem problemów. Co więcej, istnieje jedno krytyczne ryzyko, o którym muszę Cię ponownie ostrzec pomyłka między przejściówkami do wentylatorów a tymi do zasilania procesora. Zignorowanie tych kwestii może prowadzić do uszkodzenia sprzętu, a w najgorszych scenariuszach nawet do zagrożenia pożarowego.

Tanie adaptery kontra markowe rozwiązania: Czy warto oszczędzać kilka złotych?

Na rynku znajdziesz mnóstwo przejściówek Molex na 4-pin, od tych kosztujących grosze na popularnych portalach aukcyjnych, po markowe produkty od renomowanych producentów, takich jak Gembird, Akasa czy Delock. Moje doświadczenie pokazuje, że różnica w cenie często przekłada się na różnicę w jakości, która może być kluczowa dla bezpieczeństwa. Tanie, niemarkowe adaptery często charakteryzują się:

• Cieńszymi przewodami: Mogą nie być w stanie bezpiecznie przewodzić nawet niewielkiego prądu, co prowadzi do ich przegrzewania.
• Słabymi lutami: Niewłaściwie wykonane połączenia mogą łatwo się rozłączyć lub powodować niestabilne zasilanie.
• Niskiej jakości plastikiem: Złącza mogą być kruche, łatwo się łamać lub topić pod wpływem ciepła.
• Niedokładnym wykonaniem pinów: Mogą być luźne, co prowadzi do słabego kontaktu i iskrzenia.

Mimo że wentylatory pobierają niewiele prądu, słaba jakość adaptera może prowadzić do przegrzewania się złącz, a w skrajnych przypadkach nawet do stopienia plastiku, zwarcia, a nawet pożaru. Inwestycja w nieco droższy, ale sprawdzony adapter od zaufanego producenta to minimalny koszt w porównaniu do potencjalnych strat wynikających z uszkodzenia płyty głównej, zasilacza czy innych komponentów. Zawsze wybieraj produkty, które mają dobre opinie i pochodzą od znanych marek.

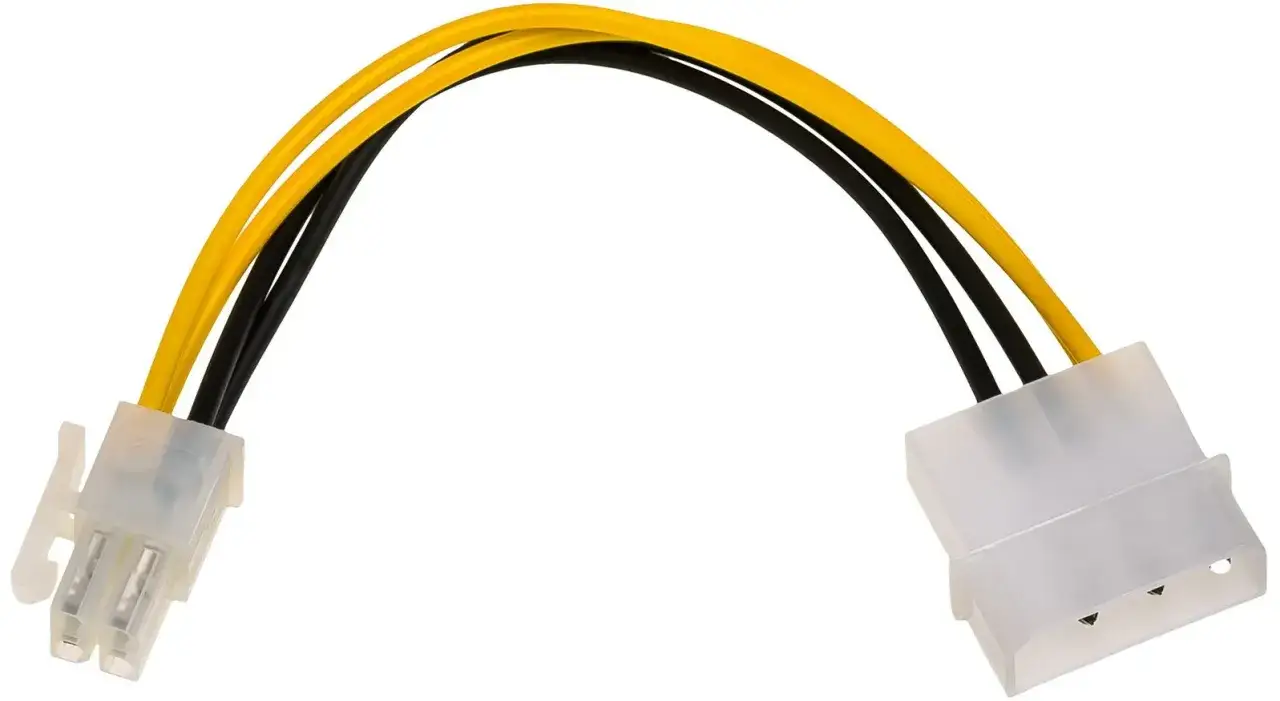

Uwaga na pomyłkę! Ryzyko użycia adaptera Molex do zasilania procesora (ATX P4).

Powtarzam to po raz kolejny, bo to jest absolutnie krytyczne: NIGDY, przenigdy nie używaj przejściówki Molex na 4-pin ATX/P4 (przeznaczonej do zasilania CPU) do zasilania wentylatorów, ani odwrotnie! Procesory wymagają znacznie większej i stabilniejszej mocy niż wentylatory. Adaptery Molex do zasilania CPU są często niskiej jakości i nie są w stanie dostarczyć odpowiedniego prądu, co może prowadzić do:

• Niestabilności systemu: Częste zawieszanie się, restarty, błędy.
• Uszkodzenia płyty głównej lub procesora: Zbyt niskie lub niestabilne napięcie może trwale uszkodzić te drogie komponenty.
• Topienia się złącz: Wysokie obciążenie na słabych przewodach i pinach może spowodować ich przegrzanie i stopienie, co jest bezpośrednim zagrożeniem pożarowym.

Przejściówki Molex na 4-pin ATX/P4 to rozwiązanie awaryjne, stosowane tylko w bardzo starych konfiguracjach, gdzie zasilacz nie posiadał natywnego złącza P4. W nowoczesnych komputerach należy ich bezwzględnie unikać. Zawsze upewnij się, że adapter, który kupujesz, jest przeznaczony WYŁĄCZNIE do wentylatorów, jeśli taki jest Twój cel.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Najczęstsze błędy podczas montażu i ich konsekwencje dla Twojego sprzętu.

Nawet przy stosunkowo prostym zadaniu, jakim jest podłączenie przejściówki Molex, można popełnić błędy. Oto najczęstsze z nich i ich potencjalne konsekwencje:

• Nieprawidłowe wpięcie wtyczki (na siłę, krzywo): Złącza Molex wymagają precyzyjnego wpięcia. Wciskanie ich na siłę lub krzywo może wygiąć piny, uszkodzić plastikowe obudowy, a nawet spowodować zwarcie. Konsekwencje: brak zasilania, uszkodzenie złącza, a nawet zasilacza.
• Użycie uszkodzonej lub nadpalonej przejściówki: Jeśli przejściówka wygląda na uszkodzoną, ma nadpalone piny, stopiony plastik lub przetarte przewody, natychmiast ją wyrzuć. Użycie takiej przejściówki to proszenie się o kłopoty. Konsekwencje: zwarcia, pożar, uszkodzenie komponentów.
• Pomyłka w podłączeniu pinów (jeśli użytkownik samodzielnie modyfikuje przewody): Jeśli decydujesz się na samodzielne modyfikacje (np. tworzenie własnych przejściówek), musisz mieć absolutną pewność co do schematu pinów. Odwrócenie polaryzacji lub podłączenie wentylatora do niewłaściwego napięcia może go natychmiast uszkodzić. Konsekwencje: spalony wentylator, uszkodzenie płyty głównej/zasilacza.
• Podłączenie zbyt wielu wentylatorów do jednego złącza Molex bez odpowiedniego rozgałęziacza: Chociaż wentylatory pobierają mało prądu, każde złącze ma swoje limity. Podłączenie zbyt wielu wentylatorów do jednego Molexa za pomocą prostych rozgałęziaczy (bez aktywnego rozdzielacza) może przeciążyć linię, prowadząc do przegrzewania się przewodów i złącza. Konsekwencje: przegrzewanie, niestabilne zasilanie, uszkodzenie zasilacza.

Kiedy przejściówka Molex na 4-pin to Twój sprzymierzeniec, a kiedy należy jej unikać?

Podsumowując naszą rozmowę o przejściówkach Molex na 4-pin, chciałbym jasno określić, kiedy ten prosty adapter może okazać się Twoim sprzymierzeńcem, a kiedy powinieneś go unikać lub szukać alternatywnych rozwiązań. To narzędzie, jak każde inne, ma swoje miejsce i zastosowanie, ale jego użycie musi być świadome i bezpieczne.

Kiedy przejściówka Molex na 4-pin jest dobrym rozwiązaniem (Twój sprzymierzeniec):

• Brak wolnych złącz na płycie głównej: To jest główne i najbardziej uzasadnione zastosowanie. Jeśli Twoja płyta główna nie ma wystarczającej liczby złącz do podłączenia wszystkich wentylatorów, a nie chcesz inwestować w drogie kontrolery, Molex jest prostym i tanim rozwiązaniem.
• Zasilanie wentylatorów, które nie wymagają regulacji obrotów: Idealnie nadaje się do wentylatorów, które mają pracować na stałych, maksymalnych obrotach (np. wentylatory wyciągowe, które zawsze mają pracować z pełną mocą, aby zapewnić maksymalny przepływ powietrza).
• Tymczasowe rozwiązanie: Może posłużyć jako tymczasowe rozwiązanie, zanim zdecydujesz się na bardziej zaawansowany system zarządzania wentylatorami.
• Niski budżet: Gdy budżet jest mocno ograniczony, a potrzebujesz dodatkowego chłodzenia.

Kiedy należy unikać przejściówki Molex na 4-pin (lub szukać alternatyw):

• Potrzeba regulacji obrotów: Jeśli zależy Ci na cichej pracy komputera i dynamicznej regulacji prędkości wentylatorów w zależności od obciążenia, Molex nie jest dla Ciebie. W takim przypadku rozważ zakup kontrolera wentylatorów PWM (zasilanego z SATA lub Molexa, ale oferującego kontrolę PWM dla wentylatorów) lub płyty głównej z większą liczbą złącz.
• Zasilanie procesora (ATX P4): ABSOLUTNIE UNIKAJ przejściówek Molex na 4-pin do zasilania procesora w nowoczesnych systemach. To rozwiązanie jest przestarzałe i niebezpieczne.
• Niska jakość adaptera: Nigdy nie oszczędzaj na jakości przejściówek. Tanie, niemarkowe produkty mogą stanowić zagrożenie dla Twojego sprzętu i bezpieczeństwa.
• Zbyt wiele wentylatorów na jednym Molexie: Jeśli planujesz podłączyć wiele wentylatorów, rozważ użycie aktywnego huba wentylatorów zasilanego z SATA, który zapewni stabilniejsze i bezpieczniejsze zasilanie.

Przejściówka Molex na 4-pin to użyteczne narzędzie w arsenale każdego budowniczego PC, ale tylko wtedy, gdy jest używana z rozwagą i świadomością jej ograniczeń. Pamiętaj, że bezpieczeństwo i stabilność Twojego sprzętu są najważniejsze. Zawsze wybieraj sprawdzone komponenty i nie bój się zadawać pytań, aby upewnić się, że Twoje rozwiązania są optymalne i wolne od ryzyka.
