Multiswitch: Jak wybrać idealny dla Twojej instalacji RTV/SAT?

W dzisiejszych czasach, gdy w niemal każdym domu znajduje się więcej niż jeden telewizor, a oferta kanałów satelitarnych i naziemnych jest niezwykle bogata, pojawia się wyzwanie: jak zapewnić niezależny dostęp do ulubionych programów na każdym odbiorniku? Kluczem do rozwiązania tego problemu jest multiswitch urządzenie, które stanowi serce nowoczesnej instalacji RTV/SAT. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć jego działanie, wybrać odpowiedni model i uniknąć typowych błędów podczas montażu, odpowiadając na wszystkie Twoje pytania dotyczące tego, jak zbudować wydajną i przyszłościową instalację telewizyjną.

Jedna antena, wiele telewizorów jak to możliwe dzięki multiswitchowi?

Problem: Oglądanie różnych kanałów SAT/TV w kilku pokojach jednocześnie

Z pewnością znasz ten scenariusz: w jednym pokoju ktoś chce oglądać mecz piłki nożnej, w drugim ulubiony serial, a w trzecim bajki dla dzieci. Jeśli wszystkie telewizory są podłączone do tej samej anteny satelitarnej za pomocą prostych rozgałęźników, szybko okazuje się, że nie jest to możliwe. Odbiorniki zaczynają się wzajemnie zakłócać, a wybór kanału na jednym telewizorze wpływa na to, co mogą oglądać inni. To klasyczny problem, z którym borykają się właściciele domów jednorodzinnych i mieszkań, pragnący cieszyć się pełną swobodą wyboru programów w każdym pomieszczeniu.

Rozwiązanie: Czym jest multiswitch i dlaczego to serce Twojej instalacji RTV/SAT?

Właśnie w tym miejscu z pomocą przychodzi multiswitch. To zaawansowane urządzenie elektroniczne, które pełni rolę centralnego punktu dystrybucji sygnału. Jego głównym zadaniem jest zbieranie sygnałów z anteny satelitarnej (lub kilku anten), anteny naziemnej DVB-T/T2 oraz radiowej (FM/DAB), a następnie rozdzielanie ich do wielu niezależnych odbiorników w budynku. Dzięki inteligentnej konstrukcji multiswitcha, każdy podłączony telewizor lub dekoder może niezależnie wybrać dowolny kanał, bez wpływu na pozostałe urządzenia. To właśnie ta niezależność stanowi jego największą przewagę i czyni go sercem każdej nowoczesnej instalacji RTV/SAT.

Multiswitch vs. zwykły rozgałęźnik kluczowe różnice, które musisz znać

Różnica między multiswitchem a zwykłym rozgałęźnikiem jest fundamentalna i często niedoceniana. Prosty rozgałęźnik dzieli sygnał na kilka identycznych kopii, co jest wystarczające dla telewizji naziemnej, gdzie wszystkie kanały są transmitowane w tym samym paśmie. Jednak w przypadku telewizji satelitarnej sygnał jest znacznie bardziej złożony. Konwerter satelitarny (LNB) przesyła cztery różne sygnały, odpowiadające różnym polaryzacjom (pozioma/pionowa) i pasmom (górne/dolne). Zwykły rozgałęźnik nie jest w stanie pozwolić każdemu odbiornikowi na niezależny wybór tych sygnałów. Multiswitch natomiast, dzięki wbudowanej elektronice, potrafi „rozszyfrować” żądania każdego dekodera i dostarczyć mu dokładnie ten sygnał, którego potrzebuje. To właśnie ta zdolność do zarządzania polaryzacją i pasmem dla każdego wyjścia sprawia, że multiswitch jest niezbędny w instalacjach satelitarnych z wieloma odbiornikami.

Jak wybrać idealny multiswitch? Przewodnik krok po kroku

Wybór odpowiedniego multiswitcha to klucz do stworzenia niezawodnej i przyszłościowej instalacji telewizyjnej. Proces ten, choć na pierwszy rzut oka może wydawać się skomplikowany, sprowadza się do kilku prostych kroków. Pamiętaj, że odpowiednie planowanie na tym etapie pozwoli Ci uniknąć frustracji i dodatkowych kosztów w przyszłości.

Krok 1: Określ liczbę odbiorników ile wyjść naprawdę potrzebujesz?

Zacznij od dokładnego policzenia, ile telewizorów lub tunerów satelitarnych będzie podłączonych do Twojej instalacji. Pamiętaj, że każdy odbiornik potrzebuje jednego wyjścia z multiswitcha. Co więcej, jeśli planujesz korzystać z dekoderów z funkcją nagrywania (PVR), takich jak np. Evobox PVR czy 4K UltraBOX+, to często wymagają one dwóch niezależnych wyjść z multiswitcha, aby móc jednocześnie nagrywać jeden program i oglądać inny. Multiswitche dostępne są w wariantach z 4, 8, 12, 16, a nawet 32 wyjściami, co pozwala na dopasowanie do praktycznie każdej potrzeby od małego mieszkania po duży dom.

Krok 2: Z ilu satelitów chcesz odbierać sygnał? Wybór liczby wejść (5, 9 czy więcej)

Kolejnym ważnym krokiem jest określenie, z ilu satelitów chcesz odbierać sygnał. Multiswitche posiadają zawsze jedno wejście przeznaczone dla sygnału telewizji naziemnej i radiowej. Pozostałe wejścia służą do podłączenia sygnału satelitarnego. Jeśli planujesz odbiór z jednego satelity (np. popularnego w Polsce Hot Birda 13°E), potrzebujesz multiswitcha z 4 wejściami satelitarnymi, co daje łącznie 5 wejść (4 SAT + 1 TV/Radio). Jeżeli Twoje ambicje sięgają dalej i chcesz odbierać sygnał z dwóch satelitów (np. Hot Bird i Astra 19.2°E), niezbędny będzie multiswitch z 8 wejściami satelitarnymi, czyli łącznie 9 wejść (8 SAT + 1 TV/Radio). Dostępne są również modele z 13 lub 17 wejściami, umożliwiające odbiór z 3 lub nawet 4 satelitów.

Krok 3: Dom jednorodzinny czy blok? Zrozumienie różnicy między multiswitchem radialnym a kaskadowym

Typ multiswitcha, który wybierzesz, w dużej mierze zależy od charakteru budynku i skali instalacji. Multiswitche radialne (końcowe) są najczęściej stosowane w domach jednorodzinnych lub mniejszych instalacjach. Charakteryzują się tym, że każdy odbiornik jest podłączony osobnym kablem bezpośrednio do multiswitcha, tworząc topologię gwiazdy. Natomiast multiswitche kaskadowe (przelotowe) są przeznaczone do dużych, rozbudowanych instalacji, typowych dla budynków wielorodzinnych. Umożliwiają one szeregowe łączenie kolejnych urządzeń, co pozwala na skalowanie sieci i minimalizuje długości kabli. Warto zaznaczyć, że w Polsce, zgodnie z rozporządzeniem MTBiGM z 2012 roku, stosowanie multiswitchy kaskadowych jest obowiązkowe w nowych budynkach wielorodzinnych, co świadczy o ich efektywności w takich zastosowaniach.

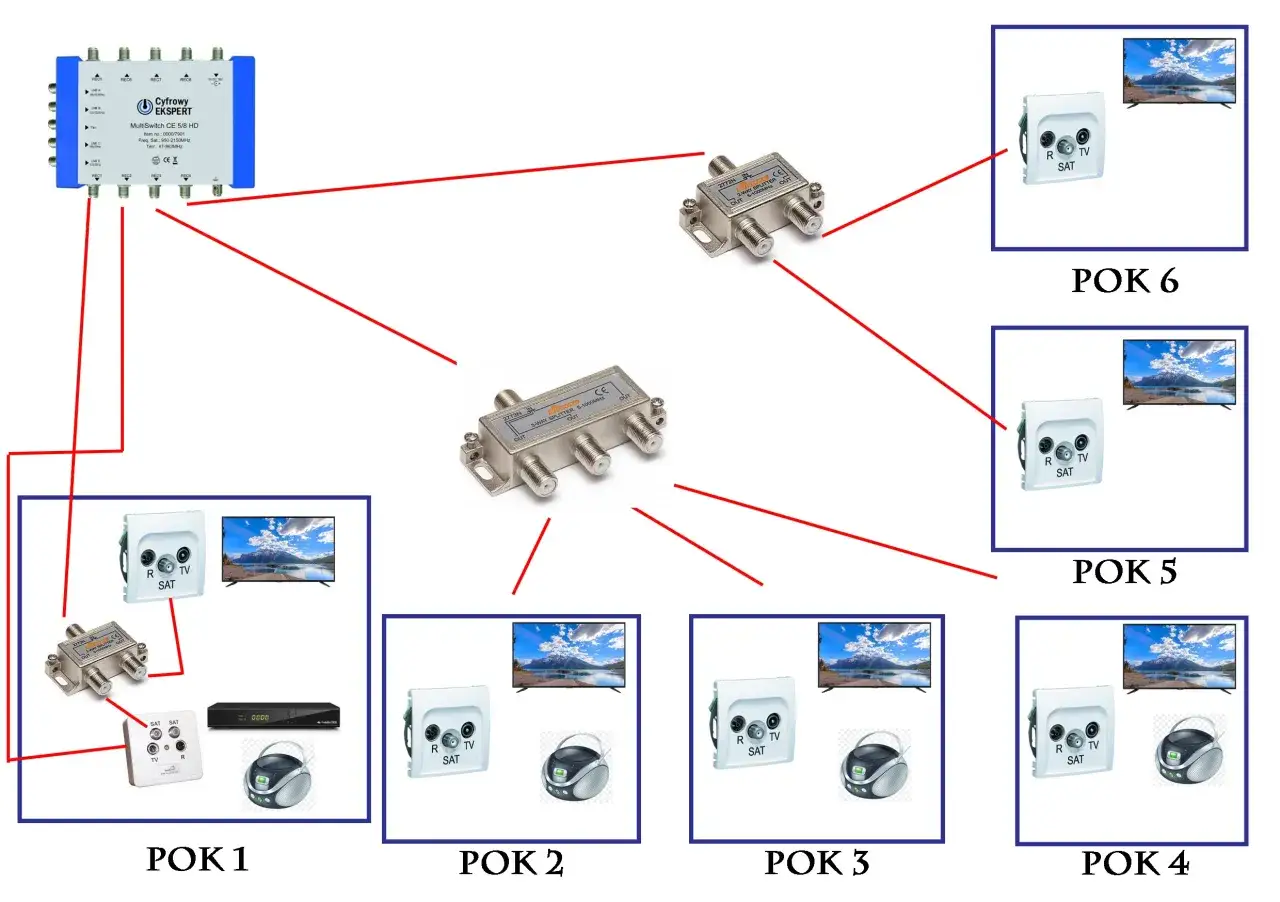

Krok 4: Technologia Unicable (dSCR) kiedy warto w nią zainwestować, by uprościć instalację?

Technologia Unicable, znana również jako dSCR (Digital Satellite Cable Router), to prawdziwy przełom w upraszczaniu instalacji telewizyjnych, zwłaszcza w istniejących budynkach. Jej główną zaletą jest możliwość dystrybucji sygnału do wielu odbiorników za pomocą jednego kabla koncentrycznego, co znacząco redukuje ilość potrzebnego okablowania. Jest to idealne rozwiązanie, gdy nie ma możliwości położenia wielu kabli do każdego pokoju. Należy jednak pamiętać, że technologia Unicable wymaga kompatybilnych tunerów. Na szczęście, większość nowoczesnych dekoderów, takich jak 4K UltraBOX+ z nc+ czy Evobox PVR z Cyfrowego Polsatu, jest już w nią wyposażona. Jeśli więc zależy Ci na minimalizacji okablowania i masz odpowiednie dekodery, Unicable to doskonały wybór.

Krok 5: Aktywny czy pasywny tor TV naziemnej co to oznacza dla jakości sygnału DVB-T2?

Multiswitche różnią się także sposobem obsługi sygnału telewizji naziemnej. Tor TV naziemnej może być pasywny, co oznacza, że sygnał jest jedynie dzielony bez wzmocnienia, lub aktywny, gdzie sygnał jest dodatkowo wzmacniany. Aktywny tor jest szczególnie przydatny w instalacjach z długimi odcinkami kabli, gdzie sygnał naziemny może ulec osłabieniu. Muszę jednak przestrzec przed potencjalnym ryzykiem: w obszarach o silnym sygnale (np. w dużych miastach blisko nadajników) aktywny tor może doprowadzić do przesterowania sygnału, co objawi się pogorszeniem jakości obrazu, a nawet jego całkowitym zanikiem. W takich przypadkach często lepszym rozwiązaniem jest multiswitch z pasywnym torem TV naziemnej.

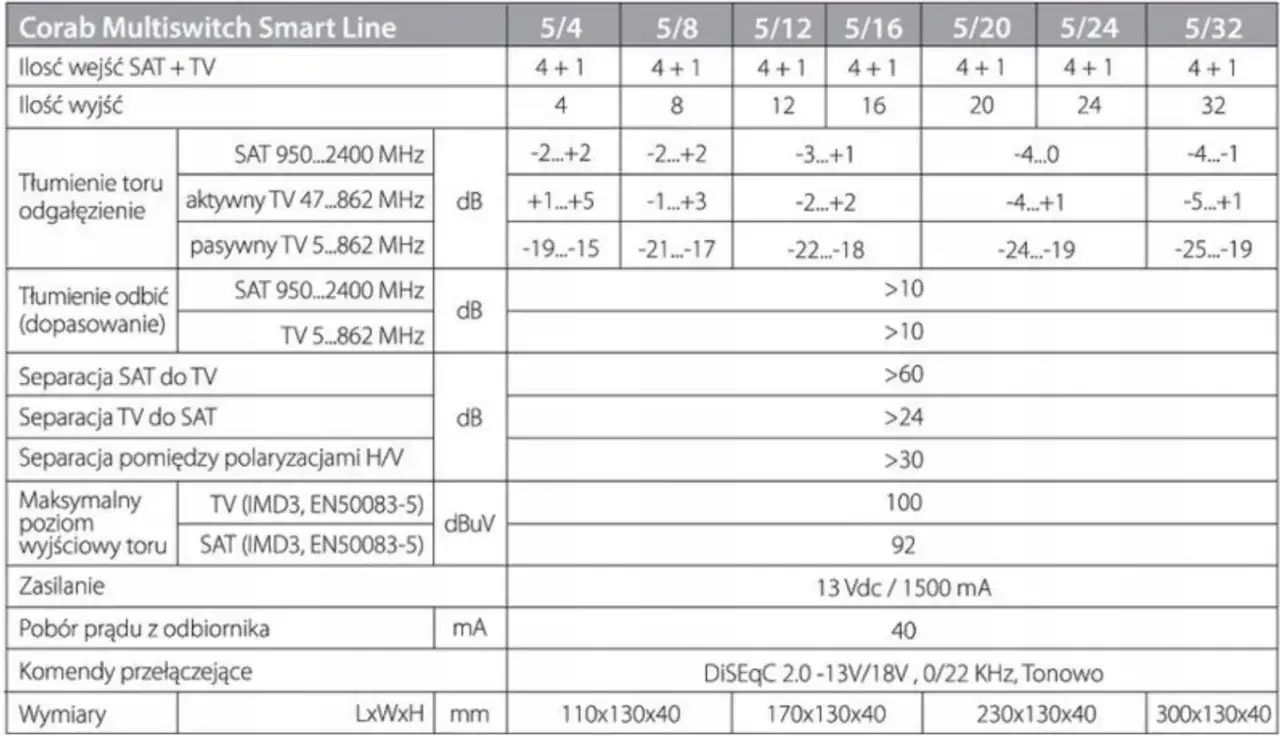

Kluczowe parametry techniczne, na które musisz zwrócić uwagę przed zakupem

Poza podstawowymi kwestiami, takimi jak liczba wejść i wyjść, istnieje kilka kluczowych parametrów technicznych, które decydują o jakości i stabilności działania multiswitcha. Zrozumienie ich znaczenia pomoże Ci dokonać świadomego wyboru i zapewnić sobie bezproblemowy odbiór sygnału.

Separacja sygnałów dlaczego jest tak ważna dla bezkonfliktowej pracy odbiorników?

Separacja sygnałów to parametr, który określa, jak dobrze multiswitch izoluje sygnały między poszczególnymi wyjściami. Wysoka separacja jest absolutnie kluczowa dla zapewnienia niezależnego i bezkonfliktowego działania podłączonych odbiorników. Jeśli separacja jest niska, sygnał z jednego dekodera może wpływać na sygnał odbierany przez inny, prowadząc do zakłóceń, pikselizacji obrazu, a nawet całkowitej utraty sygnału. Dobry multiswitch powinien oferować separację na poziomie co najmniej 25-30 dB, co gwarantuje, że każdy odbiornik będzie działał niezależnie, bez wzajemnych interferencji.

Tłumienie i wzmocnienie jak wpływają na jakość obrazu przy długich kablach?

Parametry tłumienia i wzmocnienia sygnału są niezwykle ważne, szczególnie w rozległych instalacjach z długimi odcinkami kabli. Tłumienie to osłabienie sygnału, które zawsze występuje w kablach i na złączach. Multiswitch powinien mieć jak najniższe tłumienie na wyjściach, aby sygnał docierający do odbiorników był jak najsilniejszy. Z kolei wzmocnienie dotyczy głównie toru naziemnego (w multiswitchach z aktywnym torem) oraz sygnałów satelitarnych. Odpowiednie wzmocnienie pozwala skompensować straty sygnału w kablach. Zbyt niskie wzmocnienie spowoduje słaby sygnał i problemy z odbiorem, natomiast zbyt wysokie może doprowadzić do przesterowania, co również negatywnie wpłynie na jakość obrazu i dźwięku. Kluczem jest znalezienie optymalnej równowagi, aby sygnał na każdym wyjściu był mocny i czysty.

Kompatybilność z konwerterem dlaczego musisz użyć typu Quattro, a nie Quad?

To jeden z najczęściej popełnianych błędów, który prowadzi do niedziałającej instalacji: podłączenie multiswitcha do konwertera typu Quad. Muszę to podkreślić z całą stanowczością: multiswitch wymaga konwertera satelitarnego typu Quattro. Konwerter Quad posiada cztery wyjścia, z których każde dostarcza pełen zakres sygnału (wszystkie polaryzacje i pasma), ale jest przeznaczony do bezpośredniego podłączenia czterech niezależnych odbiorników. Konwerter Quattro natomiast również ma cztery wyjścia, ale każde z nich wyprowadza sygnał o stałej polaryzacji i paśmie (np. jedno wyjście to polaryzacja pozioma, pasmo górne; drugie to pozioma, pasmo dolne itd.). Multiswitch potrzebuje tych czterech, rozdzielonych sygnałów, aby móc je odpowiednio przetwarzać i dystrybuować do odbiorników. Użycie konwertera Quad z multiswitchem po prostu nie zadziała prawidłowo.

Zasilanie urządzenia wbudowane, zewnętrzne czy po magistrali?

Sposób zasilania multiswitcha to kolejny aspekt, na który warto zwrócić uwagę. Najprostsze modele często posiadają zasilacz wbudowany, co jest wygodne, ale może utrudnić ewentualną wymianę w przypadku awarii. Inne multiswitche korzystają z zewnętrznego zasilacza, co jest bardziej elastyczne. W przypadku dużych instalacji kaskadowych, typowych dla budynków wielorodzinnych, często stosuje się zasilanie po magistrali kablowej. Oznacza to, że zasilacz jest podłączony tylko do jednego multiswitcha w kaskadzie (zazwyczaj pierwszego lub ostatniego), a zasilanie jest przesyłane dalej wraz z sygnałem do kolejnych urządzeń. Wybór odpowiedniego typu zasilania zależy od konkretnej konfiguracji i skali instalacji.

Planowanie i montaż instalacji multiswitchowej uniknij najczęstszych błędów

Prawidłowe zaplanowanie i montaż instalacji multiswitchowej to podstawa jej niezawodnego działania. Nawet najlepszy sprzęt nie spełni swojej roli, jeśli nie zostanie poprawnie zainstalowany. Oto kilka podstawowych schematów i wskazówek, które pomogą Ci uniknąć typowych pułapek.

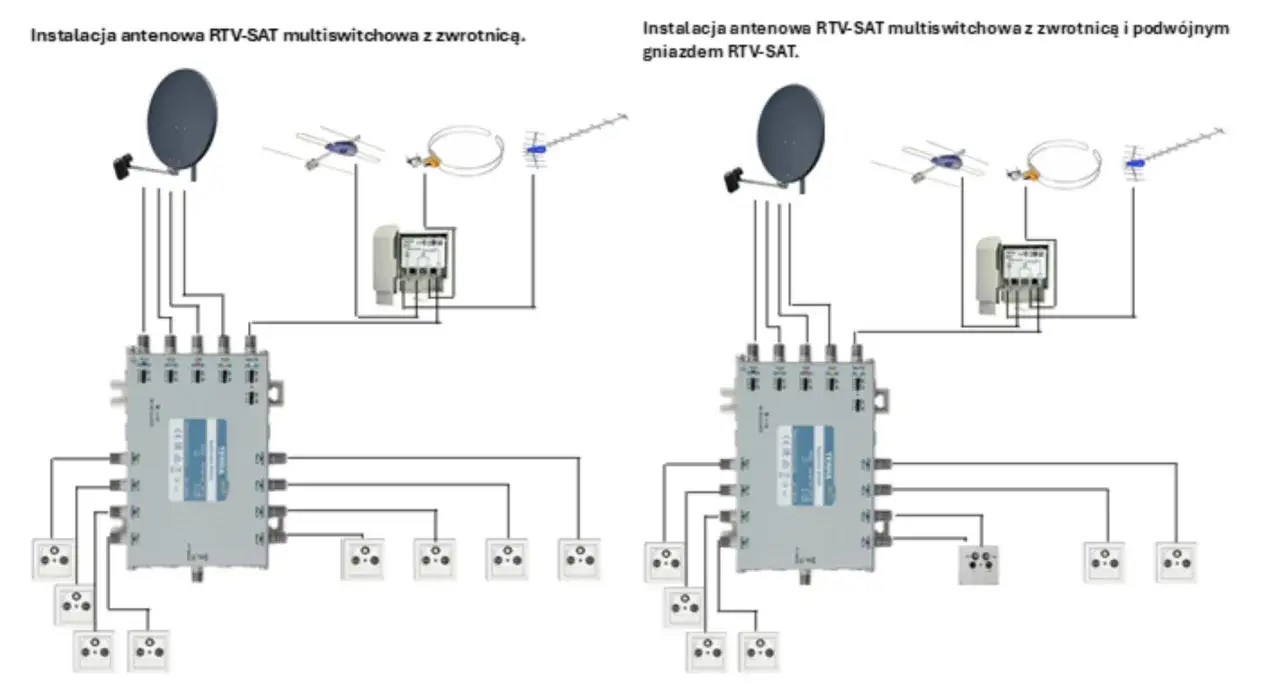

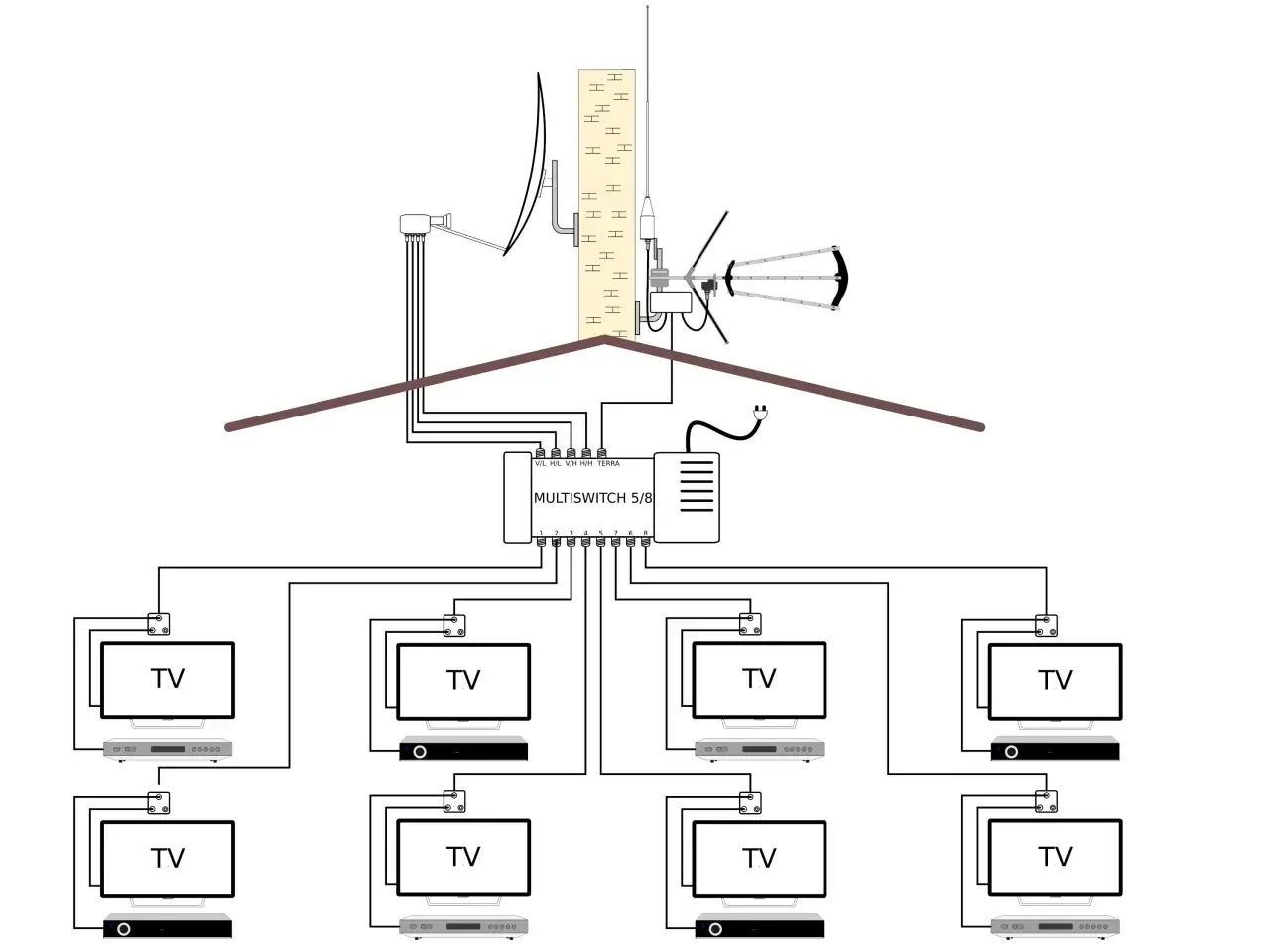

Schemat instalacji dla domu jednorodzinnego (1 satelita + DVB-T2)

Dla typowego domu jednorodzinnego, który chce odbierać sygnał z jednego satelity (np. Hot Bird) oraz telewizji naziemnej DVB-T2, schemat jest stosunkowo prosty. Potrzebujesz:

1. Anteny satelitarnej z konwerterem Quattro (np. dla Hot Birda).
2. Anteny naziemnej DVB-T2.
3. Multiswitcha radialnego 5/X (gdzie X to liczba wyjść dla odbiorników, np. 5/8).
4. Kabli koncentrycznych do połączenia anten z multiswitchem oraz multiswitcha z gniazdami RTV/SAT w poszczególnych pomieszczeniach.
5. Gniazd końcowych RTV/SAT.

Schemat dla zaawansowanych: odbiór z dwóch satelitów (Hot Bird + Astra)

Jeśli Twoje potrzeby są większe i chcesz odbierać sygnał z dwóch satelitów (np. Hot Bird i Astra), instalacja staje się nieco bardziej rozbudowana, ale wciąż jest w zasięgu możliwości samodzielnego montażu. W tym przypadku będziesz potrzebować:

1. Dwóch anten satelitarnych (lub jednej anteny z dwoma konwerterami) z dwoma konwerterami Quattro (po jednym dla każdego satelity).
2. Anteny naziemnej DVB-T2.
3. Multiswitcha radialnego 9/X (gdzie X to liczba wyjść, np. 9/16).
4. Kabli koncentrycznych, podobnie jak w poprzednim schemacie.
5. Gniazd końcowych RTV/SAT.

Podłączanie anteny naziemnej ze wzmacniaczem jak uniknąć przesterowania sygnału?

Często zdarza się, że antena naziemna jest wyposażona we wzmacniacz sygnału. W teorii wydaje się to dobrym pomysłem, ale w praktyce, w połączeniu z multiswitchem, może prowadzić do problemów. Jeśli mieszkasz w obszarze o silnym sygnale DVB-T2, podłączenie anteny ze wzmacniaczem do multiswitcha (zwłaszcza z aktywnym torem TV naziemnej) może spowodować przesterowanie sygnału. Objawia się to zazwyczaj brakiem obrazu lub jego zacinaniem się. Moja rada: jeśli masz silny sygnał, spróbuj zastosować antenę bez wzmacniacza lub wymień wzmacniacz na symetryzator. Jeśli wzmacniacz jest niezbędny ze względu na słaby sygnał, upewnij się, że ma regulację wzmocnienia i ustaw ją na minimalnym poziomie, który zapewnia stabilny odbiór.

Rola gniazd końcowych RTV/SAT w poprawnym działaniu systemu

Nie można bagatelizować roli gniazd końcowych RTV/SAT w instalacji multiswitchowej. To one są ostatnim ogniwem przed odbiornikiem i muszą skutecznie separować sygnały satelitarne od naziemnych. Użycie niewłaściwych gniazd (np. zwykłych gniazd przelotowych lub końcowych dedykowanych tylko dla TV naziemnej) może prowadzić do wzajemnych zakłóceń sygnałów i niestabilnego działania systemu. Zawsze wybieraj gniazda końcowe dedykowane do instalacji RTV/SAT, które posiadają odpowiednie filtry i separację, aby zapewnić niezależny i bezproblemowy odbiór na każdym podłączonym urządzeniu. To mały element, ale jego rola jest ogromna dla prawidłowego funkcjonowania całej instalacji.

Przyszłość Twojej instalacji TV czy Twój wybór jest gotowy na nowe technologie?

Inwestycja w instalację RTV/SAT to decyzja na lata, dlatego tak ważne jest, aby wybrany multiswitch był gotowy na przyszłe wyzwania i nowe technologie. Przy dynamicznym rozwoju standardów nadawania, warto myśleć perspektywicznie, aby uniknąć konieczności szybkiej modernizacji.

Znaczenie obsługi standardu DVB-T2/HEVC w kontekście polskiego rynku

Od 2022 roku w Polsce obowiązuje nowy standard telewizji naziemnej DVB-T2 z kodekiem HEVC. Jest to absolutnie kluczowe, aby wybrany przez Ciebie multiswitch był w pełni kompatybilny z tym standardem. Choć większość nowoczesnych multiswitchy jest już dostosowana, zawsze warto to sprawdzić w specyfikacji technicznej. Wybór urządzenia, które obsługuje DVB-T2/HEVC, gwarantuje, że Twoja instalacja będzie przyszłościowa i niezawodna, umożliwiając odbiór wszystkich dostępnych kanałów naziemnych w najwyższej jakości, bez konieczności wymiany sprzętu w najbliższych latach.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Planowanie z zapasem jak przewidzieć podłączenie dekoderów PVR i dodatkowych telewizorów?

Moja osobista rada, wynikająca z wieloletniego doświadczenia, to zawsze planować z pewnym zapasem. Zastanów się, czy w przyszłości nie będziesz chciał dodać kolejnego telewizora w sypialni, podłączyć dekodera PVR (który, jak wspomniałem, często wymaga dwóch wyjść) lub rozbudować instalacji o odbiór z dodatkowego satelity. Wybór multiswitcha z kilkoma wolnymi wyjściami lub z możliwością rozbudowy o moduły kaskadowe to niewielki dodatkowy koszt na początku, który może zaoszczędzić Ci mnóstwo czasu, nerwów i pieniędzy w przyszłości. Rynek RTV/SAT dynamicznie się zmienia, a elastyczność instalacji to jej ogromna zaleta.
