Skrzynka teletechniczna natynkowa: Wybór, montaż, unikaj błędów!

Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć rolę skrzynki teletechnicznej natynkowej w nowoczesnym domu, wybrać odpowiedni model i prawidłowo go zamontować. Dowiesz się, dlaczego centralizacja sieci domowej jest kluczowa i jakie przepisy regulują jej obecność w budownictwie. Moim celem jest przeprowadzenie Cię od etapu "nie wiem, czego potrzebuję" do etapu "wiem, jaką skrzynkę kupić i na co zwrócić uwagę przy jej instalacji".

Dlaczego skrzynka teletechniczna to dziś niezbędny element każdego domu?

W dobie wszechobecnego internetu, inteligentnych domów i coraz większej liczby urządzeń wymagających połączenia z siecią, centralizacja instalacji niskoprądowych staje się nie tylko wygodą, ale wręcz koniecznością. Nowoczesne budownictwo kładzie nacisk na funkcjonalność i porządek, a skrzynka teletechniczna doskonale wpisuje się w tę ideę, tworząc serce domowej komunikacji.

Koniec z plątaniną kabli: Idea centralizacji domowej sieci w jednym miejscu

Skrzynka teletechniczna, często nazywana również skrzynką multimedialną, to nic innego jak specjalnie zaprojektowana obudowa, której główną funkcją jest centralizacja i organizacja całej infrastruktury niskoprądowej w Twoim domu. Pomyśl o niej jako o centrum dowodzenia, gdzie zbiegają się wszystkie kable światłowodowe, koncentryczne (do telewizji), skrętka (Ethernet) i gdzie montowane są kluczowe urządzenia takie jak router, switch czy terminal światłowodowy (ONT).

Korzyści z takiego rozwiązania są nie do przecenienia. Przede wszystkim to porządek i estetyka koniec z plątaniną kabli za telewizorem czy biurkiem. Wszystko jest schowane w jednym miejscu, łatwo dostępne, a jednocześnie niewidoczne. To także łatwość zarządzania i diagnostyki w przypadku problemów. Co więcej, centralizacja zwiększa bezpieczeństwo instalacji, chroniąc urządzenia przed uszkodzeniami mechanicznymi i kurzem. Dla mnie jednak najważniejsza jest gotowość na przyszłość dobrze zaplanowana skrzynka pozwala na łatwą rozbudowę i adaptację do nowych technologii bez konieczności kucia ścian.

Prawo a praktyka: Co na temat skrzynek mówią polskie przepisy budowlane?

Wielu moich klientów pyta, czy skrzynka teletechniczna jest obowiązkowa. Odpowiedź nie jest jednoznaczna, ale w praktyce, zwłaszcza w nowym budownictwie, jej montaż jest często wymagany. W Polsce, Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 22 listopada 2012 r. (Dz. U. z 2012 r. poz. 1289), a w szczególności późniejsze nowelizacje, wyraźnie wskazują na konieczność zapewnienia odpowiedniej infrastruktury telekomunikacyjnej w budynkach.

Oto fragment, który najlepiej oddaje istotę tych przepisów:

Montaż telekomunikacyjnych skrzynek mieszkaniowych (TSM) w nowych budynkach wielorodzinnych jest wymagany przez Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 22 listopada 2012 r. (Dz. U. z 2012 r. poz. 1289). Celem jest zapewnienie dostępu do usług telekomunikacyjnych i uporządkowanie instalacji.

Choć przepisy te dotyczą głównie nowych budynków wielorodzinnych, to w praktyce deweloperzy często stosują podobne standardy również w domach jednorodzinnych. Celem jest zapewnienie każdemu lokatorowi łatwego dostępu do szerokopasmowego internetu i innych usług telekomunikacyjnych, a także uporządkowanie i standaryzacja instalacji. Nawet jeśli nie jest to prawnie wymagane w Twoim konkretnym przypadku, z mojego doświadczenia wynika, że zainwestowanie w taką skrzynkę to po prostu dobra praktyka inżynierska i inwestycja w komfort użytkowania na lata.

Skrzynka natynkowa czy podtynkowa: Które rozwiązanie jest stworzone dla Ciebie?

Wybór między skrzynką natynkową a podtynkową to jedna z kluczowych decyzji, którą musisz podjąć na etapie planowania. Zależy ona w dużej mierze od tego, czy budujesz nowy dom, remontujesz istniejący, czy po prostu chcesz zmodernizować swoją sieć. Każde z tych rozwiązań ma swoje unikalne zalety i wady, które warto rozważyć.

Montaż bez kucia i bałaganu: Kluczowe zalety skrzynki natynkowej

Skrzynka natynkowa, jak sama nazwa wskazuje, montowana jest bezpośrednio na powierzchni ściany. To rozwiązanie, które ja osobiście polecam w wielu sytuacjach, zwłaszcza gdy mówimy o istniejących budynkach lub miejscach, gdzie kucie ścian jest problematyczne. Jej największą zaletą jest prostota i szybkość instalacji. Nie wymaga tworzenia specjalnych wnęk, co oznacza brak uciążliwego kucia, gruzu i bałaganu. To czyni ją idealnym wyborem do:

• Istniejących domów i mieszkań, gdzie remont jest już zakończony.
• Pomieszczeń gospodarczych, takich jak garaże, kotłownie, pralnie czy spiżarnie.
• Garderób lub wiatrołapów, gdzie estetyka jest ważna, ale nie priorytetowa.

Skrzynki natynkowe są również bardziej elastyczne w kwestii późniejszych modyfikacji czy rozbudowy, ponieważ masz do nich łatwy dostęp. Są mniej inwazyjne dla konstrukcji budynku, co jest istotne w przypadku starszych obiektów. Choć są bardziej widoczne niż ich podtynkowe odpowiedniki, odpowiednio dobrany model i lokalizacja mogą sprawić, że staną się dyskretnym, funkcjonalnym elementem wnętrza.

Estetyka ponad wszystko: Kiedy jednak warto rozważyć model podtynkowy?

Jeśli priorytetem jest dla Ciebie nienaganna estetyka i dyskrecja, to skrzynka podtynkowa będzie lepszym wyborem. Jest ona montowana we wnęce w ścianie, dzięki czemu jej front licuje się z powierzchnią ściany, stając się niemal niewidoczną. To rozwiązanie idealnie sprawdza się w:

• Nowo budowanych domach, gdzie można zaplanować odpowiednie wnęki już na etapie projektu.
• Mieszkaniach przechodzących gruntowny remont, obejmujący kucie i gipsowanie ścian.

Wymaga ona jednak wcześniejszego planowania i przygotowania otworu montażowego, co wiąże się z większym nakładem pracy i kosztami. Mimo to, efekt końcowy jest znacznie bardziej elegancki i minimalistyczny, co docenią osoby ceniące sobie spójny wygląd wnętrza. Ja zawsze podkreślam, że jeśli masz możliwość i budżet na skrzynkę podtynkową w nowym budownictwie, warto to rozważyć ze względu na walory wizualne.

Garaż, korytarz, a może garderoba? Gdzie najlepiej zamontować skrzynkę natynkową?

Wybór odpowiedniej lokalizacji dla skrzynki natynkowej jest kluczowy dla jej funkcjonalności i komfortu użytkowania. Z mojego doświadczenia wynika, że najlepsze miejsca to te, które spełniają kilka podstawowych kryteriów:

• Miejsce suche: Absolutny priorytet. Wilgoć to wróg elektroniki, dlatego unikaj łazienek, piwnic narażonych na zalanie czy nieogrzewanych pomieszczeń o dużej wilgotności.
• Łatwy dostęp: Pamiętaj, że do skrzynki będziesz musiał mieć dostęp Ty (np. do resetowania routera) oraz serwisant (np. operator internetu). Unikaj montażu za stałymi zabudowami czy w trudno dostępnych zakamarkach.
• Bliskość źródła zasilania 230V: Urządzenia w skrzynce (router, switch, ONT) potrzebują prądu. Doprowadzenie niezależnego obwodu zasilającego to podstawa.
• Możliwość estetycznego doprowadzenia okablowania: Skrzynka natynkowa jest widoczna, więc warto zadbać o to, aby kable doprowadzone do niej były schludnie ułożone, np. w listwach maskujących.

Biorąc pod uwagę te kryteria, najczęściej polecam montaż w garażu, kotłowni, garderobie, wiatrołapie, a nawet w schowku pod schodami. Ważne, aby miejsce było również odpowiednio wentylowane, co zapobiegnie przegrzewaniu się urządzeń, o czym opowiem za chwilę.

Jak wybrać idealną skrzynkę natynkową? Praktyczny przewodnik zakupowy

Wybór odpowiedniej skrzynki natynkowej to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i trwałości. Aby uniknąć rozczarowań i zapewnić sobie bezproblemowe działanie domowej sieci na lata, musisz wziąć pod uwagę kilka kluczowych parametrów. Ja zawsze radzę moim klientom, aby nie oszczędzali na tym elemencie, bo to inwestycja, która procentuje.

Rozmiar ma kluczowe znaczenie: Jak oszacować potrzebną przestrzeń na urządzenia?

To chyba najważniejszy aspekt, o którym wielu zapomina. Skrzynka musi być na tyle duża, aby pomieścić wszystkie planowane urządzenia router, switch, terminal światłowodowy (ONT), ewentualne zasilacze, a także zapas okablowania. Co więcej, musi zapewnić odpowiednią cyrkulację powietrza, aby urządzenia nie przegrzewały się. Zawsze zalecam wybór skrzynki o nieco większych wymiarach niż aktualne potrzeby. Dlaczego? Bo technologia idzie do przodu, a Ty możesz chcieć w przyszłości dodać kolejne urządzenie (np. system monitoringu, serwer NAS czy inteligentny hub). Lepiej mieć zapas miejsca niż później żałować.

Popularne wymiary skrzynek natynkowych to na przykład 350x700x100 mm (szerokość x wysokość x głębokość) lub mniejsze, kompaktowe modele jak 340x420x90 mm. Pamiętaj, aby zawsze sprawdzić wymiary wewnętrzne, a nie tylko zewnętrzne.

Metal kontra plastik: Jaki materiał sprawdzi się w Twoim domu i czy wpłynie na sygnał Wi-Fi?

Na rynku dominują skrzynki wykonane z dwóch głównych materiałów: tworzywa sztucznego (najczęściej ABS) oraz metalu (stal malowana proszkowo). Wybór materiału ma znaczenie, zwłaszcza jeśli planujesz umieścić w skrzynce router Wi-Fi.

• Skrzynki z tworzywa sztucznego: Są lżejsze i, co najważniejsze, nie tłumią sygnału Wi-Fi. Jeśli Twój router ma pracować wewnątrz skrzynki, to model z tworzywa lub przynajmniej z drzwiczkami z tworzywa jest zdecydowanie lepszym wyborem. Ja sam zawsze polecam takie rozwiązanie, aby uniknąć problemów z zasięgiem.
• Skrzynki metalowe: Są znacznie trwalsze i bardziej odporne na uszkodzenia mechaniczne. Jeśli skrzynka ma być zamontowana w miejscu narażonym na uderzenia (np. w garażu) i nie planujesz umieszczać w niej routera Wi-Fi, to metalowa obudowa będzie solidniejszym wyborem. Pamiętaj jednak, że metalowa obudowa będzie ekranować sygnał Wi-Fi, co może znacząco obniżyć jego zasięg i jakość.

Decyzja zależy więc od Twoich priorytetów: odporność mechaniczna kontra zasięg Wi-Fi.

Diabeł tkwi w szczegółach: Na co zwrócić uwagę wentylacja, płyta montażowa i szyna DIN

Oprócz rozmiaru i materiału, diabeł tkwi w szczegółach, czyli w dodatkowych cechach i wyposażeniu, które znacząco wpływają na funkcjonalność skrzynki:

• Wentylacja: Urządzenia aktywne (router, switch, ONT) generują ciepło. Brak odpowiedniej wentylacji prowadzi do ich przegrzewania się, co skraca żywotność i może powodować niestabilną pracę. Szukaj modeli z perforowanymi drzwiczkami lub specjalnymi otworami wentylacyjnymi. To absolutna podstawa!
• Wyposażenie wewnętrzne:

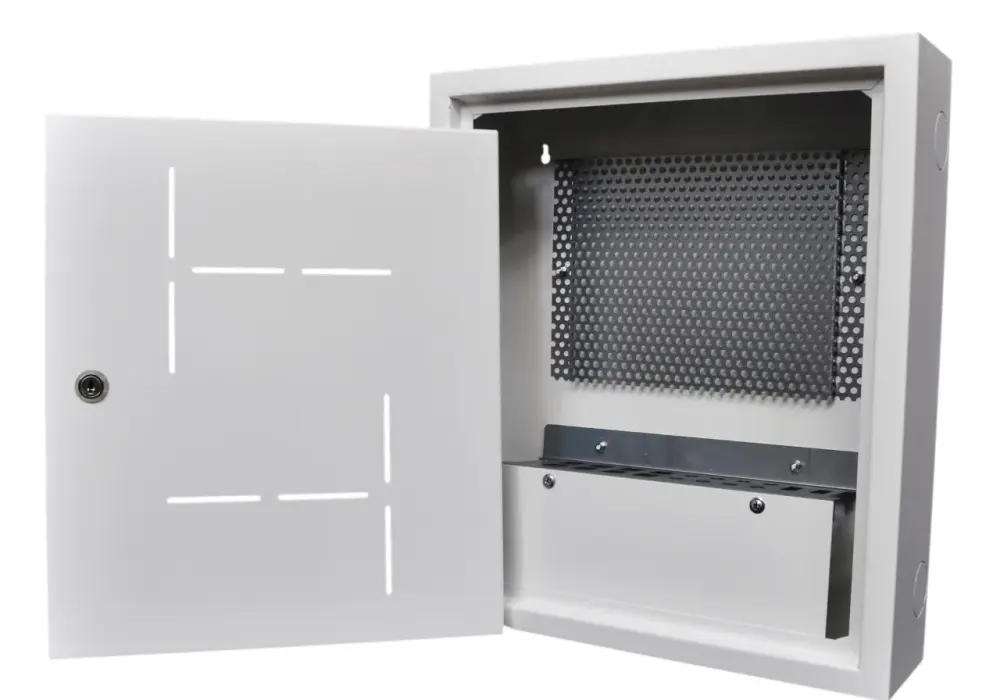

  • Perforowana płyta montażowa: To standard, ale upewnij się, że jest wystarczająco duża i ma odpowiednie otwory do przykręcania urządzeń.
  • Szyny DIN (TH35): Jeśli planujesz montaż aparatury modułowej (np. zasilaczy na szynę, modułów światłowodowych), obecność szyn DIN jest bardzo przydatna.
  • Adaptery do gniazd Keystone (RJ45): Umożliwiają estetyczne i uporządkowane zakończenie kabli sieciowych.
  • Złącza F (koncentryczne) i adaptery światłowodowe SC/APC: Jeśli planujesz rozprowadzenie sygnału telewizyjnego lub światłowodu, sprawdź, czy skrzynka oferuje odpowiednie miejsca montażowe.

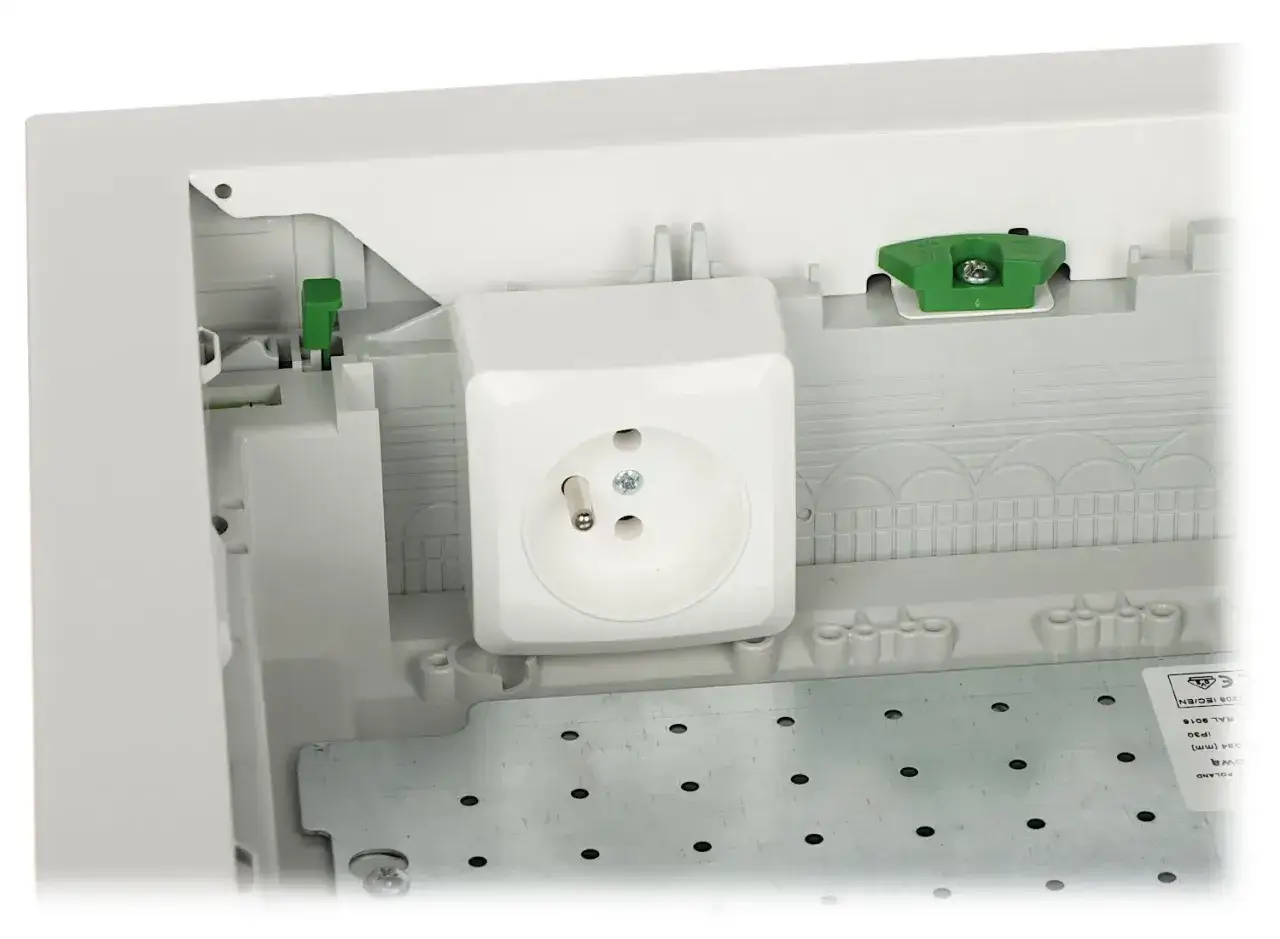

• Zasilanie: To często pomijany, ale krytyczny element. Wewnątrz skrzynki musi znaleźć się gniazdo elektryczne 230V (najlepiej listwa zasilająca), aby zasilić wszystkie aktywne urządzenia. Upewnij się, że jest wystarczająco dużo gniazd na wszystkie Twoje sprzęty i, co ważne, że obwód zasilający jest niezależny i bezpieczny.

Co powinno znaleźć się w sercu Twojej domowej sieci?

Skrzynka teletechniczna to znacznie więcej niż tylko pusta obudowa. To centrum, w którym pulsuje życie Twojej domowej sieci. Odpowiednie wyposażenie jej w kluczowe urządzenia zapewni stabilną, szybką i bezpieczną komunikację w całym domu. Zastanówmy się, co jest absolutnym minimum, a co może rozszerzyć jej funkcjonalność dla bardziej wymagających użytkowników.

Niezbędne minimum: Router, switch, terminal światłowodowy (ONT) i zasilanie

Aby Twoja domowa sieć działała sprawnie, w skrzynce powinny znaleźć się następujące elementy:

• Router: To centralny punkt Twojej sieci Wi-Fi i przewodowej. Odbiera sygnał od dostawcy internetu i rozdziela go na wszystkie urządzenia w domu. Często posiada wbudowany switch, ale jego porty mogą być niewystarczające.
• Switch (przełącznik sieciowy): Jeśli potrzebujesz więcej gniazd Ethernet niż oferuje router, switch jest niezbędny. Rozszerza liczbę dostępnych portów, umożliwiając podłączenie większej liczby urządzeń przewodowych (komputery, telewizory, konsole, systemy smart home).
• Terminal światłowodowy (ONT): Jeśli masz internet światłowodowy, to urządzenie jest dostarczane przez operatora i jest kluczowe dla działania Twojego łącza. To ono konwertuje sygnał optyczny na elektryczny, który trafia do routera.
• Listwa zasilająca/gniazdo 230V: Absolutna podstawa! Wszystkie aktywne urządzenia potrzebują zasilania. Upewnij się, że listwa ma wystarczającą liczbę gniazd i jest podłączona do bezpiecznego obwodu.

Te cztery elementy tworzą spójny obraz podstawowej konfiguracji, która pozwoli Ci cieszyć się szybkim i stabilnym internetem w każdym zakątku domu. Moje doświadczenie pokazuje, że dobra organizacja tych podstawowych elementów to klucz do bezproblemowej eksploatacji.

Wyposażenie dla wymagających: Patch panel, multiswitch RTV-SAT i inne akcesoria

Dla bardziej wymagających użytkowników lub w specyficznych instalacjach, skrzynka teletechniczna może stać się prawdziwym centrum dowodzenia, wyposażonym w dodatkowe moduły:

• Patch panel: To rozwiązanie, które ułatwia zarządzanie i organizację okablowania strukturalnego. Zamiast bezpośrednio podłączać kable z gniazdek do switcha, kable te są najpierw zakończone na patch panelu, a dopiero stamtąd krótkimi kablami (patchcordami) łączy się je ze switchem. To znacznie zwiększa elastyczność i estetykę.

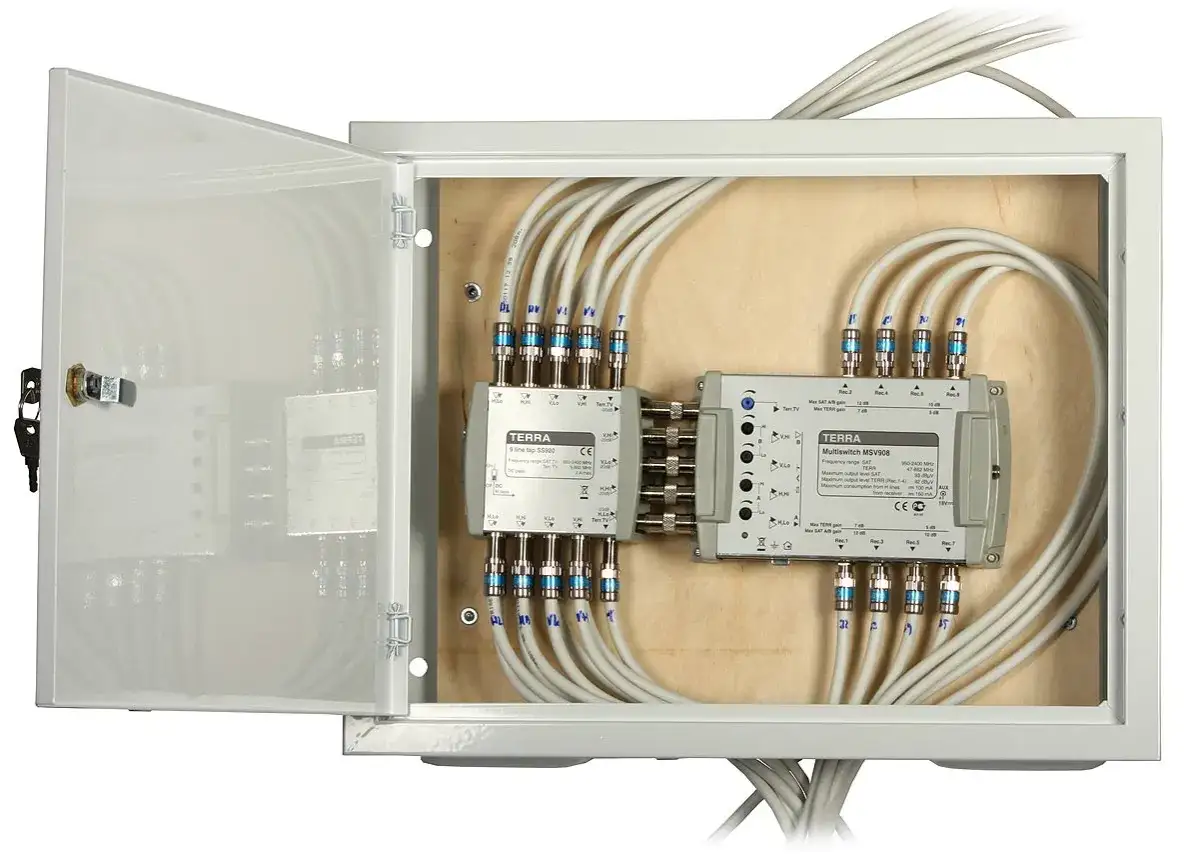

• Multiswitch RTV-SAT: Jeśli masz telewizję satelitarną i naziemną, a chcesz rozdzielić sygnał na wiele odbiorników w domu, multiswitch jest niezbędny. Montowany w skrzynce, centralizuje dystrybucję sygnału.
• Wzmacniacze sygnału: Czasem, aby poprawić zasięg Wi-Fi w dużym domu lub wzmocnić sygnał telewizyjny, konieczne jest zastosowanie wzmacniaczy. Ich montaż w skrzynce pozwala na dyskretne ukrycie.
• Zasilacze awaryjne (UPS): Aby zapewnić ciągłość pracy sieci w przypadku zaniku prądu, warto rozważyć mały UPS. Podtrzyma on zasilanie routera i ONT, dzięki czemu internet będzie działał nawet podczas krótkich przerw w dostawie energii.
• Moduły alarmowe/monitoringu: Skrzynka teletechniczna może również służyć do integracji z systemami bezpieczeństwa, takimi jak alarmy czy monitoring wizyjny, centralizując okablowanie i zasilanie.

Zachęcam do planowania z wyprzedzeniem. Zastanów się, jakie funkcje są dla Ciebie ważne teraz i jakie mogą być w przyszłości. Dobrze wyposażona skrzynka to inwestycja, która zwiększa komfort i wartość Twojego domu.

Montaż skrzynki natynkowej krok po kroku: O czym musisz pamiętać?

Prawidłowy montaż skrzynki teletechnicznej jest równie ważny, jak jej wybór. Nawet najlepsza skrzynka i najdroższe urządzenia nie spełnią swojej funkcji, jeśli instalacja zostanie wykonana niechlujnie lub z błędami. Z mojej perspektywy, to właśnie na tym etapie najczęściej pojawiają się problemy, dlatego warto poświęcić mu szczególną uwagę.

Przygotowanie miejsca i prowadzenie okablowania: Dobre praktyki

Zanim przystąpisz do montażu samej skrzynki, kluczowe jest odpowiednie przygotowanie. To fundament, na którym opierać się będzie cała Twoja sieć:

• Wybór ostatecznej lokalizacji: Przypomnij sobie kryteria, o których mówiłem wcześniej: miejsce suche, łatwy dostęp, bliskość zasilania 230V. Upewnij się, że wybrana ściana jest wystarczająco mocna, aby utrzymać ciężar skrzynki z wyposażeniem.
• Przygotowanie podłoża: Ściana, na której będzie montowana skrzynka, powinna być stabilna i czysta. Jeśli jest to ściana gipsowo-kartonowa, upewnij się, że używasz odpowiednich kołków rozporowych do pustych przestrzeni.
• Prowadzenie okablowania: To newralgiczny punkt. Wszystkie kable światłowód, skrętka, kable koncentryczne, kable zasilające muszą być prawidłowo doprowadzone do miejsca montażu skrzynki. Pamiętaj o zachowaniu odpowiednich promieni gięcia, zwłaszcza dla światłowodów, aby nie uszkodzić włókien. Kable powinny być zabezpieczone przed uszkodzeniami mechanicznymi, np. w peszlach lub korytkach kablowych, i mieć odpowiedni zapas długości.
• Zapewnienie zasilania: Konieczne jest doprowadzenie niezależnego obwodu zasilającego 230V do skrzynki. Nie podłączaj jej do obwodu oświetleniowego czy innych, które mogą być często wyłączane. Stabilne zasilanie to podstawa stabilnej sieci.

Dobre przygotowanie to połowa sukcesu. Nie spiesz się na tym etapie, bo późniejsze poprawki mogą być kosztowne i czasochłonne.

Organizacja wnętrza skrzynki: Jak ułożyć kable i urządzenia, by uniknąć chaosu i przegrzewania?

Po zamontowaniu samej obudowy, przychodzi czas na jej "serce" organizację wnętrza. To tutaj wiele osób popełnia błędy, które prowadzą do chaosu i problemów z działaniem:

• Montaż urządzeń: Router, switch, ONT i inne elementy powinny być solidnie zamocowane na perforowanej płycie montażowej lub szynach DIN. Użyj śrub, opasek zaciskowych lub specjalnych uchwytów. Upewnij się, że urządzenia są rozmieszczone w sposób umożliwiający swobodny dostęp do portów i kontrolek.
• Zarządzanie kablami (cable management): To sztuka! Użyj opasek zaciskowych, rzepów lub korytek kablowych, aby estetycznie i funkcjonalnie ułożyć kable wewnątrz skrzynki. Unikaj plątaniny, która utrudnia diagnostykę i ogranicza przepływ powietrza. Kable powinny być uporządkowane i prowadzone w taki sposób, aby nie blokowały wentylacji.
• Zapewnienie wentylacji: Nawet jeśli skrzynka ma perforowane drzwiczki, musisz zadbać o zachowanie przestrzeni wokół urządzeń. Nie upychaj ich ciasno. Swobodny przepływ powietrza jest kluczowy dla odprowadzania ciepła i zapobiegania przegrzewaniu się sprzętu.
• Oznaczenie kabli: To prosta, ale niezwykle przydatna praktyka. Oznacz każdy kabel (np. numerem gniazdka, do którego prowadzi), używając etykiet. Dzięki temu w przyszłości łatwo zidentyfikujesz, który kabel odpowiada za które połączenie, co znacznie ułatwi serwisowanie i ewentualne modyfikacje.

Dobra organizacja wnętrza skrzynki to nie tylko estetyka, ale przede wszystkim gwarancja długotrwałej i bezproblemowej pracy Twojej domowej sieci. To także oszczędność czasu i nerwów w przypadku awarii.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Najczęstsze błędy montażowe, których łatwo możesz uniknąć

Z mojej praktyki wynika, że wiele problemów z domową siecią wynika z kilku powtarzających się błędów montażowych. Oto one i wskazówki, jak ich uniknąć:

• Niewystarczające wymiary skrzynki: Najczęstszy błąd. Skrzynka jest za mała na wszystkie urządzenia, brakuje miejsca na zapas kabli i wentylację. Zawsze wybieraj model z zapasem miejsca.
• Brak odpowiedniej wentylacji: Prowadzi do przegrzewania się urządzeń, niestabilnej pracy i szybszego zużycia. Upewnij się, że skrzynka ma otwory wentylacyjne i nie blokuj ich.
• Brak gniazda zasilającego 230V wewnątrz: Zmusza do stosowania zewnętrznych przedłużaczy, co jest nieestetyczne i niebezpieczne. Zaplanuj doprowadzenie zasilania do wnętrza skrzynki.
• Zbyt krótki zapas kabli: Utrudnia podłączanie, serwisowanie i późniejszą rozbudowę. Zostaw odpowiedni zapas długości kabli.
• Brak uporządkowania kabli: Chaos utrudnia diagnostykę, pogarsza estetykę i może prowadzić do przegrzewania. Inwestuj w cable management.
• Nieodpowiednia lokalizacja: Narażenie na wilgoć, brak dostępu, zbyt wysoka lub niska temperatura. Wybierz suche, łatwo dostępne miejsce o stabilnej temperaturze.
• Ignorowanie przepisów: Niezgodność instalacji z wymaganiami prawnymi (np. w nowym budownictwie) może skutkować problemami z odbiorem budynku. Zapoznaj się z obowiązującymi normami.

Unikanie tych błędów zapewni Ci długotrwałą i bezproblemową pracę domowej sieci, a także spokój ducha. Pamiętaj, że dobrze wykonana instalacja to inwestycja, która zwraca się każdego dnia.
