Sonda temperatury do multimetru: Wybierz idealną, mierz precyzyjnie!

Ten artykuł to kompleksowy przewodnik po sondach temperatury do multimetrów, stworzony, aby pomóc Ci w pełni wykorzystać potencjał Twojego miernika. Dowiesz się, jak działają te czujniki, jakie są ich rodzaje i jak wybrać idealną sondę do konkretnego zastosowania, a także jak prawidłowo wykonywać pomiary i unikać błędów.

Twój multimetr potrafi więcej niż myślisz: Odkryj moc pomiaru temperatury

Wielu z nas kojarzy multimetr przede wszystkim z pomiarami napięcia, prądu czy rezystancji. Jednak nowoczesne mierniki uniwersalne często skrywają w sobie funkcję, która znacząco rozszerza ich możliwości diagnostyczne: pomiar temperatury. To często niedoceniane, ale niezwykle przydatne narzędzie, które, dzięki odpowiedniej sondzie, przekształca multimetr w wszechstronne urządzenie do kontroli termicznej. Pozwala to na znacznie głębszą analizę i zrozumienie procesów, w których temperatura odgrywa kluczową rolę.

Dlaczego funkcja pomiaru temperatury w mierniku uniwersalnym to game changer?

Możliwość pomiaru temperatury bezpośrednio multimetrem to prawdziwy przełom dla wielu użytkowników. Przede wszystkim, zapewnia to niezrównaną wygodę zamiast nosić ze sobą dwa osobne urządzenia (multimetr i termometr), wystarczy jedno. Oszczędza to miejsce w skrzynce narzędziowej i upraszcza pracę. Co więcej, pozwala na integrację pomiarów elektrycznych z termicznymi, co jest nieocenione w diagnostyce. Możemy jednocześnie sprawdzać napięcie na elemencie i jego temperaturę, co daje pełniejszy obraz sytuacji. Dla mnie to klucz do głębszej diagnostyki i zrozumienia, dlaczego dany układ działa, bądź nie działa, tak jak powinien.

Od diagnostyki auta po kontrolę elektroniki gdzie przydaje się precyzyjny pomiar?

Precyzyjny pomiar temperatury, możliwy dzięki odpowiedniej sondzie, znajduje zastosowanie w zaskakująco wielu dziedzinach. Oto kilka przykładów, które pokazują, jak wszechstronne jest to narzędzie:

• Motoryzacja: Niezbędny do diagnostyki silnika, układów chłodzenia (np. temperatury płynu chłodniczego), klimatyzacji czy układów wydechowych. Pozwala szybko zlokalizować przegrzewające się elementy.
• HVAC: Kluczowy w kontroli instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Umożliwia pomiar temperatury w kanałach wentylacyjnych, na rurach czy przy grzejnikach, co jest podstawą do optymalizacji systemów.
• Elektronika: Idealny do monitorowania temperatury podzespołów, takich jak procesory, radiatory, tranzystory czy układy scalone. Pomaga w diagnostyce przegrzewających się układów i zapobieganiu awariom.
• Przemysł: Wykorzystywany do kontroli procesów technologicznych, maszyn, pieców, a także do monitorowania temperatury w magazynach czy chłodniach.
• Laboratoria: Precyzyjne pomiary są podstawą w badaniach i eksperymentach, gdzie kontrola temperatury jest często krytyczna dla wyników.
• Hobbyści/Majsterkowicze: Od kontroli temperatury w terrarium, akwarium, czy podczas lutowania, po sprawdzanie efektywności izolacji domowej zastosowań jest naprawdę wiele.

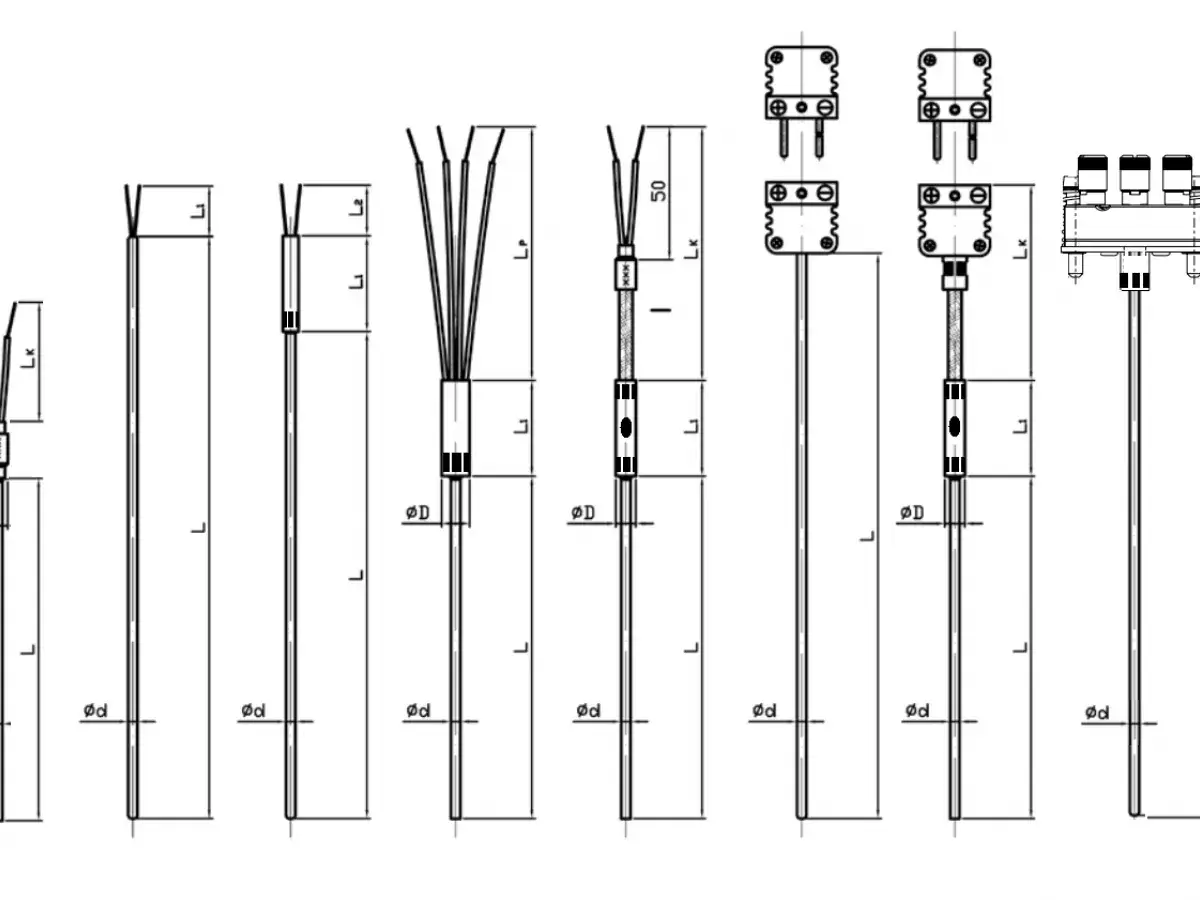

Tajemnica sondy typu K: Co musisz wiedzieć, zanim podłączysz ją do miernika?

Zanim zagłębimy się w rodzaje sond i ich zastosowania, warto zrozumieć, co tak naprawdę mierzymy i jak to działa. Większość multimetrów z funkcją pomiaru temperatury wykorzystuje termopary typu K. Zrozumienie podstaw ich działania jest kluczowe do prawidłowego i efektywnego korzystania z sondy, a także do interpretacji uzyskanych wyników.

Zjawisko Seebecka w praktyce: Jak dwa metale generują informację o temperaturze?

Podstawą działania termopar jest tak zwane zjawisko Seebecka. W dużym uproszczeniu polega ono na tym, że gdy połączymy ze sobą dwa różne metale i podgrzejemy miejsce ich styku, to na wolnych końcówkach tych metali powstanie niewielkie napięcie elektryczne. Wielkość tego napięcia jest proporcjonalna do różnicy temperatur między złączem gorącym (pomiarowym) a złączami zimnymi (referencyjnymi). W przypadku termopary typu K, te dwa metale to Chromel (stop niklu z chromem) i Alumel (stop niklu z aluminium). Ich połączenie tworzy złącze pomiarowe. Multimetr mierzy to niewielkie napięcie i, znając charakterystykę termopary typu K, przelicza je na odczyt temperatury. To prosta, ale niezwykle niezawodna i szeroko stosowana metoda pomiaru temperatury.

Zakres, dokładność i czas reakcji rozszyfruj kluczowe parametry sondy.

Wybierając i używając sondy, musimy zwrócić uwagę na kilka kluczowych parametrów, które bezpośrednio wpływają na użyteczność i wiarygodność pomiarów:

• Zakres pomiarowy: Sondy typu K są znane z bardzo szerokiego zakresu pomiarowego, który może sięgać od -200°C do ponad 1200°C. Jednakże, typowe sondy perełkowe, często dołączane do multimetrów, mają zakres ograniczony, np. do około -40°C do 260°C. Zawsze należy dobrać sondę, której zakres pomiarowy odpowiada przewidywanym temperaturom w naszym zastosowaniu.
• Dokładność: Producenci podają dokładność sondy zazwyczaj w procentach wartości mierzonej lub jako stałą wartość w stopniach Celsjusza (np. ±0,75% lub ±2,5°C). Warto pamiętać, że całkowity błąd pomiaru to suma błędów miernika, samej sondy oraz przewodów. Dla mnie to zawsze jest przypomnienie, że nawet najlepsza sonda nie skoryguje niedokładności samego multimetru.
• Czas reakcji: Określa, jak szybko sonda jest w stanie zareagować na zmianę temperatury i podać stabilny odczyt. W dynamicznych pomiarach, na przykład przy monitorowaniu temperatury płynu w ruchu, szybki czas reakcji jest kluczowy. Sondy o mniejszej masie termicznej (np. perełkowe) zazwyczaj reagują szybciej.

Wtyk bananowy czy dedykowane gniazdo? Sprawdź, jak prawidłowo podłączyć sondę do Twojego modelu miernika.

Prawidłowe podłączenie sondy do multimetru jest podstawą do uzyskania wiarygodnych pomiarów. Istnieją dwa główne typy złączy, z którymi możemy się spotkać:

• Wtyki bananowe: Wiele sond typu K jest zakończonych dwoma standardowymi wtykami bananowymi (czerwonym i czarnym). Podłącza się je do gniazd COM (czarny) i V/Ω/mA (czerwony) w multimetrze. To bardzo uniwersalne rozwiązanie, które pozwala na szybkie przełączanie funkcji miernika.
• Dedykowane złącze MT-K (mini-termopara): Niektóre multimetry, zwłaszcza te bardziej zaawansowane, posiadają specjalne, podwójne gniazdo nożowe (często oznaczone symbolem termopary). Jest ono przeznaczone wyłącznie dla sond typu K zakończonych wtykiem MT-K. To złącze zapewnia zazwyczaj lepszy kontakt i jest mniej podatne na przypadkowe rozłączenie.

Wskazówka: Zawsze, ale to zawsze, sprawdź instrukcję obsługi swojego miernika. To najlepsze źródło informacji o tym, jak prawidłowo podłączyć sondę i wybrać odpowiednią funkcję pomiarową. Unikniesz w ten sposób błędów i potencjalnego uszkodzenia sprzętu.

Jedna sonda do wszystkiego czy arsenał specjalistów? Wybierz typ idealny do Twoich zadań

Choć termopara typu K jest uniwersalna w kontekście technologii pomiarowej, to jej fizyczna konstrukcja ma kluczowe znaczenie dla efektywności i precyzji pomiarów w różnych środowiskach. Nie da się jedną sondą komfortowo i dokładnie zmierzyć temperatury powietrza, cieczy i gorącej powierzchni. Dlatego też, wybór odpowiedniego typu sondy jest równie ważny, co wybór samego miernika. Poznajmy najpopularniejsze konstrukcje i ich przeznaczenie.

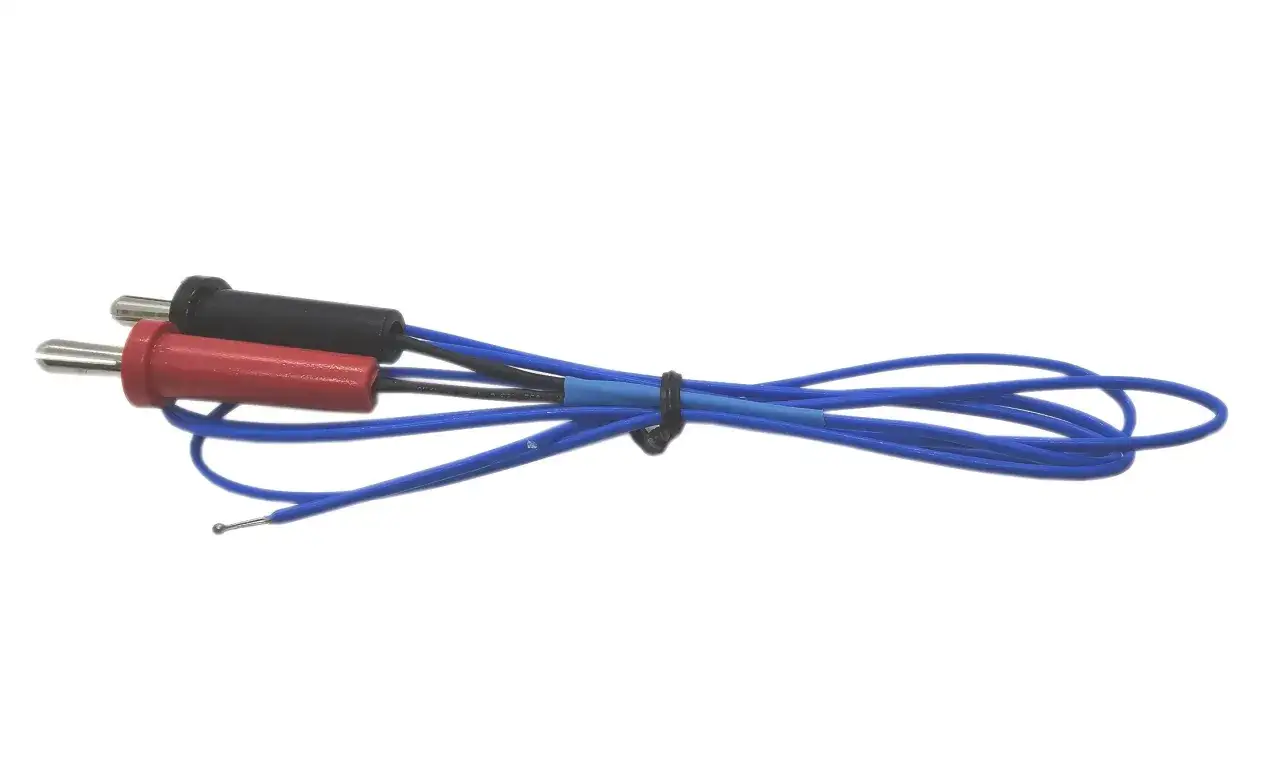

Sonda perełkowa (kropelkowa): Uniwersalny start do pomiaru temperatury powietrza.

Sonda perełkowa to najprostszy i najczęściej dołączany do multimetrów typ. Charakteryzuje się odkrytą końcówką pomiarową (małą "perełką" lub "kropelką"), co sprawia, że ma bardzo małą bezwładność cieplną i szybko reaguje na zmiany temperatury. Jest idealna do:

• Szybkiego pomiaru temperatury powietrza i gazów.
• Orientacyjnego pomiaru temperatury powierzchni (poprzez przyłożenie).

Należy jednak pamiętać, że nie nadaje się do bezpośredniego zanurzania w cieczach (chyba że jest specjalnie zabezpieczona) ani do zastosowań wymagających dużej wytrzymałości mechanicznej. Jej delikatna konstrukcja sprawia, że łatwo ją uszkodzić.

Sonda zanurzeniowa: Niezbędna do precyzyjnego badania temperatury cieczy.

Jak sama nazwa wskazuje, sonda zanurzeniowa jest zaprojektowana do pomiaru temperatury cieczy. Posiada metalową rurkę ochronną (najczęściej ze stali nierdzewnej), która chroni czujnik przed uszkodzeniami mechanicznymi i wpływem mierzonego medium. Pozwala to na głębokie i bezpieczne zanurzenie w cieczach. Jej zastosowania to:

• Laboratoria (pomiary w roztworach chemicznych).
• Przemysł spożywczy (do pomiaru temperatury płynów, np. mleka, bez penetracji produktu).
• Kontrola procesów chemicznych i technologicznych.

Rurka może być wykonana z różnych materiałów, np. kwasoodpornej stali nierdzewnej, dla zapewnienia odporności na korozję.

Sonda powierzchniowa (przylgowa): Perfekcyjna do kontroli elektroniki, grzałek i maszyn.

Sonda powierzchniowa ma specjalnie zaprojektowaną końcówkę, która zapewnia maksymalny kontakt z płaskimi lub lekko zakrzywionymi powierzchniami. Często ma płaską lub sprężynującą końcówkę, która zwiększa powierzchnię styku. Jest niezastąpiona do pomiaru temperatury:

• Obudów urządzeń elektronicznych, radiatorów, silników.
• Grzałek, rur, płyt PCB.
• Elementów maszyn, łożysk.

Dla mnie to absolutny must-have przy diagnostyce elektroniki dobry styk jest kluczowy dla dokładności pomiaru, dlatego często stosuje się pasty termoprzewodzące.

Sonda szpilkowa (penetracyjna): Twój sprzymierzeniec w gastronomii i przetwórstwie.

Sonda szpilkowa wyróżnia się ostrą, cienką końcówką, która jest przeznaczona do penetracji miękkich materiałów. Jest to idealne rozwiązanie do pomiaru temperatury wewnątrz produktów, bez konieczności ich rozcinania. Jej główne zastosowania to:

• Przemysł spożywczy (np. pomiar temperatury mięsa, ciast, serów).
• Gastronomia (kontrola temperatury potraw podczas gotowania i przechowywania).
• Pomiary w glebie, sypkich materiałach czy kompoście.

Warto zwrócić uwagę, że materiał szpilki musi być bezpieczny dla żywności (np. wysokiej jakości stal nierdzewna) i łatwy do czyszczenia.

Sonda zaciskowa: Sprytne rozwiązanie dla instalatorów HVAC i hydraulików.

Sonda zaciskowa to bardzo praktyczne rozwiązanie, które dzięki specjalnemu klipsowi lub szczękom, pozwala na łatwe i stabilne mocowanie do rur. Czujnik jest umieszczony w szczękach, które obejmują rurę, zapewniając dobry kontakt termiczny. Jest to ulubione narzędzie instalatorów systemów grzewczych, wentylacyjnych, klimatyzacyjnych i hydraulicznych, ponieważ umożliwia:

• Szybki pomiar temperatury powierzchni rur (np. zasilania i powrotu w systemie grzewczym).
• Monitorowanie temperatury bez konieczności ingerencji w instalację.

To naprawdę sprytne rozwiązanie, które oszczędza czas i zwiększa bezpieczeństwo pracy.

Pomiar temperatury krok po kroku: Jak robić to dobrze i unikać błędów?

Posiadanie odpowiedniej sondy to jedno, ale umiejętność jej prawidłowego użycia to drugie. Nawet najlepszy sprzęt wymaga świadomego operatora. Obiecuję Ci praktyczne wskazówki, które pozwolą na wykonywanie dokładnych i wiarygodnych pomiarów temperatury za pomocą multimetru i sondy. Unikniemy w ten sposób typowych błędów, które mogą prowadzić do fałszywych wniosków.

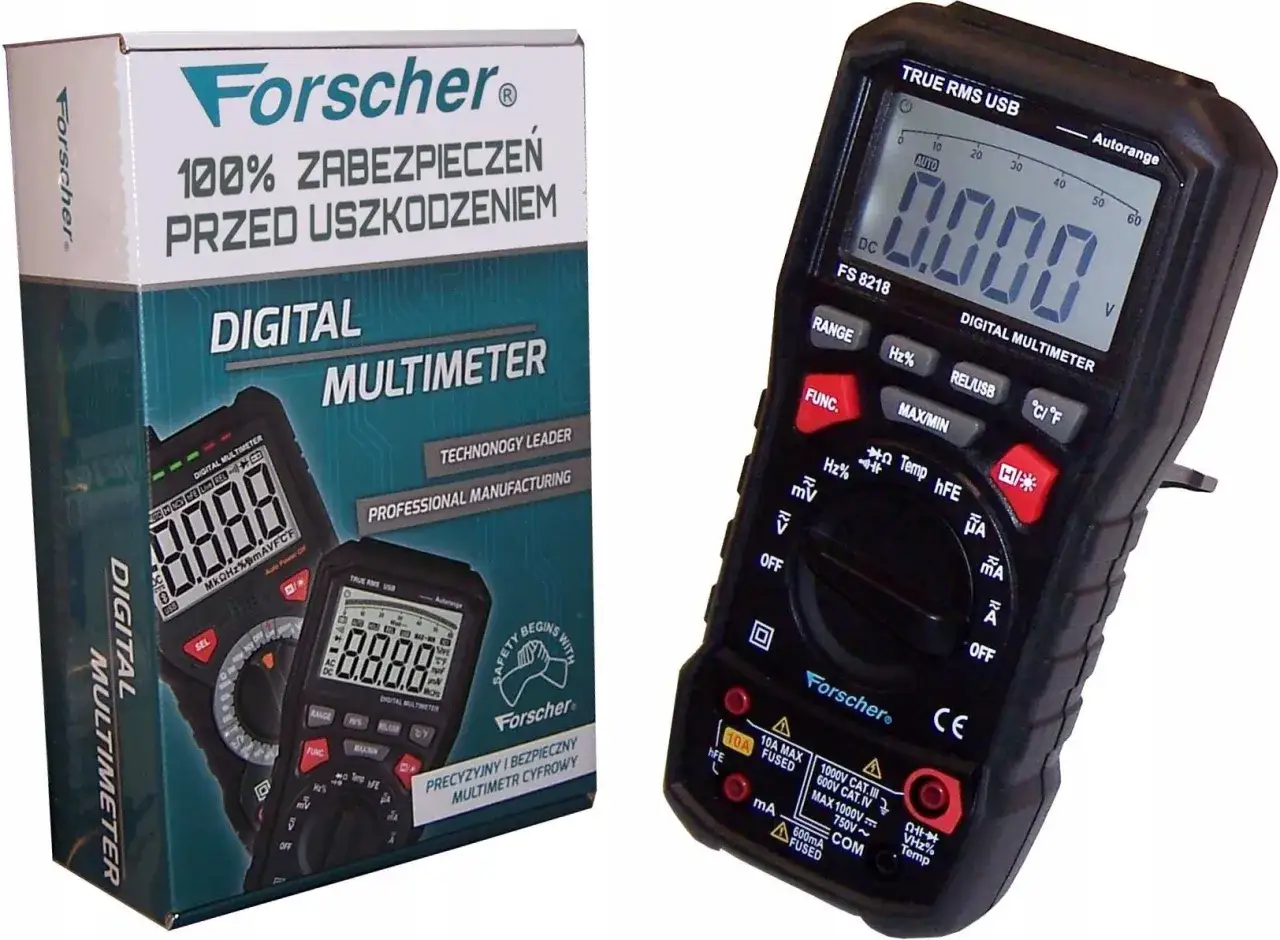

Ustawienie multimetru: Wybór właściwej funkcji (°C/°F) i podłączenie sondy.

Przygotowanie multimetru do pomiaru temperatury jest zazwyczaj proste, ale wymaga uwagi:

1. Podłącz sondę: W zależności od typu złącza, podłącz sondę do odpowiednich gniazd multimetru. Jeśli masz wtyki bananowe, wsuń czarny do gniazda COM, a czerwony do gniazda V/Ω/mA. Jeśli masz dedykowane gniazdo MT-K, po prostu wsuń wtyk sondy.
2. Włącz multimetr i wybierz funkcję: Uruchom miernik i za pomocą przełącznika obrotowego wybierz funkcję pomiaru temperatury. Jest ona zazwyczaj oznaczona symbolem termometru lub bezpośrednio jako °C/°F.
3. Wybierz jednostkę pomiaru: Jeśli Twój miernik oferuje taką opcję, wybierz preferowaną jednostkę stopnie Celsjusza (°C) lub Fahrenheita (°F). Zazwyczaj robi się to za pomocą dedykowanego przycisku "SELECT" lub "FUNC".

Kompensacja zimnego złącza: Co to jest i dlaczego miernik robi to za Ciebie?

To jest jeden z tych technicznych aspektów, który początkującym może wydawać się skomplikowany, ale w praktyce jest obsługiwany automatycznie. Jak wspomniałem wcześniej, termopara mierzy różnicę temperatur między złączem pomiarowym (gorącym) a złączem referencyjnym, zwanym zimnym złączem. To zimne złącze znajduje się wewnątrz multimetru, w miejscu, gdzie przewody termopary łączą się z elektroniką miernika. Aby odczyt był prawidłowy i wskazywał rzeczywistą temperaturę w punkcie pomiarowym, multimetr musi "wiedzieć", jaka jest temperatura tego zimnego złącza. Nowoczesne multimetry posiadają wbudowane układy pomiaru temperatury (np. termistor), które automatycznie mierzą temperaturę zimnego złącza i korygują odczyt. Dzięki temu my, jako użytkownicy, nie musimy się tym martwić miernik robi to za nas, zapewniając dokładny wynik.

Najczęstsze pułapki: Zła powierzchnia styku, bezwładność cieplna i inne błędy początkujących.

Mimo prostoty obsługi, łatwo jest popełnić błędy, które zafałszują pomiar. Oto najczęstsze pułapki, na które zwracam uwagę:

• Zła powierzchnia styku: Niewystarczający kontakt sondy z mierzoną powierzchnią to bardzo częsty błąd, szczególnie przy użyciu sond powierzchniowych. Prowadzi to do zaniżonych odczytów, ponieważ sonda mierzy głównie temperaturę powietrza wokół niej. Zawsze upewnij się, że sonda ma jak najlepszy, stabilny kontakt z obiektem.
• Bezwładność cieplna: Sonda, zwłaszcza ta o większej masie, potrzebuje czasu, aby się nagrzać lub ochłodzić do temperatury mierzonego obiektu. Zbyt szybki odczyt może być niedokładny. Daj sondzie chwilę na ustabilizowanie się.
• Wpływ otoczenia: Temperatura otoczenia może znacząco wpływać na odczyty, zwłaszcza przy pomiarach powierzchniowych. Przeciąg, bezpośrednie słońce czy bliskość źródła ciepła mogą zafałszować wynik. Staraj się wykonywać pomiary w jak najbardziej stabilnych warunkach.
• Uszkodzenie sondy/przewodu: Uszkodzone przewody (np. przetarcia izolacji) lub sama końcówka pomiarowa mogą prowadzić do całkowicie fałszywych wyników, a nawet braku odczytu. Regularnie sprawdzaj stan swojej sondy.
• Niewłaściwy typ sondy: Użycie sondy nieprzeznaczonej do danego medium (np. delikatnej sondy perełkowej do pomiaru temperatury cieczy w ruchu) może skutkować nie tylko niedokładnością, ale i uszkodzeniem sondy.

Czy każda sonda pasuje do każdego miernika? Rozwiewamy wątpliwości dotyczące kompatybilności

Kwestia kompatybilności to jeden z kluczowych aspektów, który często budzi wątpliwości wśród użytkowników. W końcu nie chcemy kupić sondy, która okaże się bezużyteczna. Moim celem jest wyjaśnienie, które sondy będą działać z typowym multimetrem, a które wymagają specjalistycznego sprzętu, abyś mógł podjąć świadomą decyzję.

Standard "Typ K" co w praktyce oznacza dla Twojego multimetru?

Jeśli Twój multimetr posiada funkcję pomiaru temperatury, to z niemal 100% pewnością jest on przystosowany do współpracy z termoparami typu K. Standard "Typ K" to de facto branżowy standard w świecie multimetrów. Oznacza to, że Twój miernik jest fabrycznie skalibrowany do odczytu napięcia generowanego przez kombinację metali Chromel-Alumel. Możesz więc śmiało szukać sond oznaczonych jako "Typ K" będą one kompatybilne z Twoim urządzeniem, niezależnie od producenta multimetru, pod warunkiem, że złącza fizycznie pasują.

Kiedy potrzebujesz adaptera? Rozwiązania problemów z nietypowymi złączami.

Chociaż standard "Typ K" jest powszechny, czasami możemy napotkać problemy ze złączami fizycznymi. Kiedy adapter może okazać się niezbędny?

• Różne typy wtyków: Najczęściej spotykana sytuacja to posiadanie sondy z wtykiem MT-K (mini-termopara), podczas gdy multimetr ma tylko gniazda bananowe (i odwrotnie, choć to rzadsze). W takim przypadku prosty adapter fizyczny, konwertujący złącze, rozwiąże problem.
• Inne typy termopar: Jeśli chcesz użyć sondy z innym typem termopary (np. J, T) z miernikiem przystosowanym do typu K, sytuacja staje się bardziej złożona. Potrzebujesz wtedy nie tylko adaptera fizycznego, ale także adaptera konwertującego sygnał, który skompensuje różnice w charakterystyce napięciowej między typami termopar. To już bardziej zaawansowane rozwiązanie, rzadziej spotykane w zastosowaniach hobbystycznych, często wymagające specjalistycznych modułów.

Warto podkreślić, że adaptery fizyczne są proste i tanie, natomiast adaptery konwertujące typ termopary są bardziej złożone i droższe, a ich dostępność jest mniejsza.

Pt100, NTC, termopary typu J dlaczego nie zadziałają z typowym miernikiem uniwersalnym?

Na rynku dostępne są różne typy czujników temperatury, ale nie wszystkie są bezpośrednio kompatybilne z typowym multimetrem uniwersalnym. Dlaczego?

• Pt100/Pt1000 (RTD - Resistance Temperature Detector): Są to czujniki rezystancyjne, które mierzą temperaturę poprzez zmianę oporu elektrycznego. Multimetr, aby je obsłużyć, musiałby mieć specjalną funkcję pomiaru rezystancji w połączeniu z zaawansowanym algorytmem przeliczającym opór na temperaturę. Większość standardowych multimetrów tego nie posiada.
• NTC/PTC (Termistory): To również czujniki rezystancyjne, ale o nieliniowej charakterystyce. Wymagają specjalnych układów do linearizacji i precyzyjnego przeliczenia na temperaturę, czego nie oferują zwykłe multimetry.
• Inne typy termopar (J, T, S, R): Choć są to również termopary, generują one inne napięcia dla tej samej temperatury niż typ K. Miernik skalibrowany dla typu K nie odczyta ich poprawnie bez specjalnego modułu lub adaptera, który skompensuje różnice w charakterystyce tych termopar.

Podsumowując, do tych czujników potrzebne są specjalistyczne termometry lub moduły rozszerzające, które są zazwyczaj dostępne w multimetrach przemysłowych lub laboratoryjnych, a nie w typowych miernikach uniwersalnych.

Na co zwrócić uwagę przy zakupie sondy w 2026 roku? Praktyczny przewodnik

Wybór odpowiedniej sondy to nie tylko kwestia kompatybilności, ale także inwestycja w dokładność, komfort i trwałość pracy. Wierzę, że świadomy wybór pozwoli Ci uniknąć rozczarowań i zapewni, że Twoja sonda będzie służyć Ci przez długi czas. Podsumujmy najważniejsze aspekty, które należy wziąć pod uwagę przed dokonaniem zakupu.

Materiał i długość przewodu: Odporność na temperaturę i wygoda pracy.

Te dwa elementy, choć często niedoceniane, mają ogromny wpływ na funkcjonalność i bezpieczeństwo:

• Materiał przewodu:
  • PVC: Najtańsze, do niższych temperatur, mało elastyczne w niskich temperaturach.
  • Silikon: Bardziej elastyczne, odporne na wyższe temperatury i wiele chemikaliów. To mój preferowany wybór do większości zastosowań.

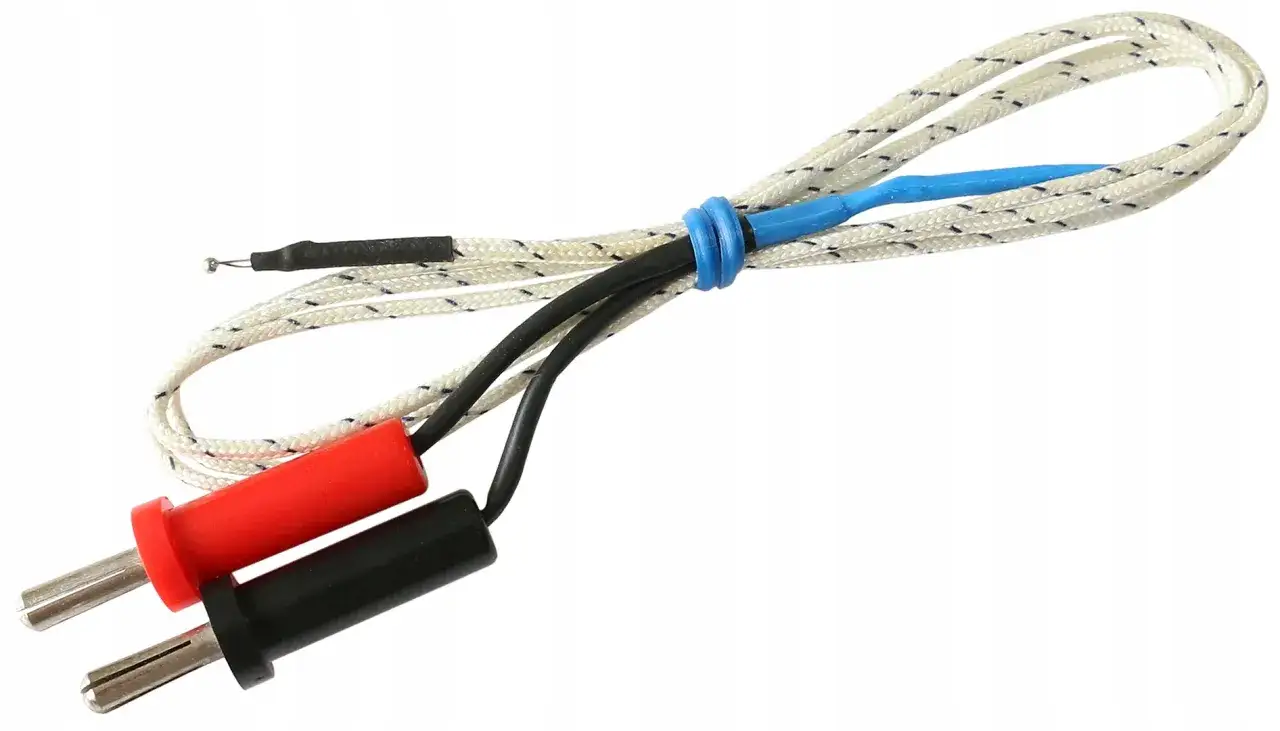

  • Włókno szklane: Do bardzo wysokich temperatur, ale mniej elastyczne i bardziej podatne na uszkodzenia mechaniczne.
  Dobierz materiał do środowiska pracy, aby przewód nie uległ uszkodzeniu.
• Długość przewodu: Odpowiednia długość przewodu to podstawa wygody pracy i bezpieczeństwa. Pozwala na pomiar w trudno dostępnych miejscach bez konieczności narażania miernika na upadek czy uszkodzenie. Zbyt krótki przewód ogranicza zastosowanie, a zbyt długi może być nieporęczny i, w skrajnych przypadkach, wpływać na dokładność pomiaru (ze względu na opór, choć w przypadku termopar typu K jest to zazwyczaj pomijalne).

Jakość wykonania końcówki pomiarowej dlaczego ma kluczowe znaczenie?

Końcówka pomiarowa to serce sondy. Jej jakość jest absolutnie krytyczna dla:

• Trwałości: Solidne wykonanie, odporne na uszkodzenia mechaniczne, chemiczne i termiczne, jest kluczowe, zwłaszcza w wymagających środowiskach przemysłowych czy warsztatowych. Tanie sondy często mają delikatne końcówki, które szybko ulegają uszkodzeniu.
• Dokładności: Precyzyjne wykonanie i odpowiednie zabezpieczenie złącza pomiarowego wpływa bezpośrednio na dokładność i powtarzalność odczytów. Słabo wykonane złącze może prowadzić do niestabilnych i błędnych pomiarów.
• Higieny: W przypadku sond penetracyjnych do żywności, materiał (np. stal nierdzewna) i jakość wykończenia (gładka powierzchnia, brak szczelin) są kluczowe dla zachowania higieny i łatwości czyszczenia.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Cena a jakość: Czy warto inwestować w droższe, markowe sondy do zastosowań amatorskich i profesjonalnych?

To pytanie, które zadaje sobie wielu. Moje doświadczenie podpowiada, że odpowiedź zależy od zastosowania:

• Sondy budżetowe: Są wystarczające do podstawowych zastosowań hobbystycznych, gdzie wysoka precyzja, ekstremalna trwałość i powtarzalność nie są priorytetem. Jeśli potrzebujesz zmierzyć temperaturę wody w wannie czy powietrza w pokoju, tania sonda spełni swoje zadanie.
• Sondy markowe/profesjonalne: Oferują znacznie wyższą dokładność, lepszą powtarzalność, szerszy zakres temperatur i większą trwałość materiałów. Ich wykonanie jest solidniejsze, a kalibracja często precyzyjniejsza. Są niezbędne w zastosowaniach profesjonalnych, gdzie błąd pomiaru może mieć poważne konsekwencje (np. w przemyśle spożywczym, medycynie, kontroli procesów) lub gdzie sprzęt jest intensywnie eksploatowany.

Wskazówka: Zawsze dobieraj jakość sondy do wymagań aplikacji i oczekiwanej precyzji. Czasem warto dopłacić za spokój ducha i pewność pomiaru, zwłaszcza gdy od niego zależą ważne decyzje.
