Jak podłączyć sumator TV SAT? Jeden kabel, dwa sygnały!

Zastanawiasz się, jak połączyć sygnał telewizji naziemnej DVB-T2 i satelitarnej, używając tylko jednego kabla koncentrycznego? Sumator TV-SAT to sprytne i praktyczne rozwiązanie, które pozwoli Ci uporządkować instalację antenową w domu, eliminując plątaninę przewodów. Ten kompleksowy poradnik krok po kroku wyjaśni, czym jest to urządzenie, jak działa, jak je poprawnie podłączyć i na co zwrócić uwagę przy zakupie, aby cieszyć się czystym obrazem bez zakłóceń.

Jeden kabel, dwa sygnały: Jak sumator TV-SAT uporządkuje Twoją domową instalację?

Zapewne znasz ten problem: prowadzisz oddzielny kabel antenowy dla telewizji naziemnej DVB-T2 i kolejny, często grubszy, dla sygnału satelitarnego. Do tego dochodzi jeszcze zasilanie konwertera, co wszystko razem potrafi stworzyć prawdziwy chaos kablowy. Sumator TV-SAT to urządzenie, które rozwiązuje ten problem w niezwykle elegancki sposób. Pozwala on na przesłanie obu tych sygnałów jednym wspólnym kablem koncentrycznym, co jest szczególnie cenne w istniejących budynkach, gdzie prowadzenie dodatkowych przewodów jest trudne lub niemożliwe. Dzięki temu możesz znacząco zredukować liczbę kabli, uprościć instalację i poprawić estetykę całego systemu.

Masz dość plątaniny kabli? Poznaj proste rozwiązanie na połączenie anteny naziemnej i satelitarnej

Nie oszukujmy się, estetyka ma znaczenie. Nikt nie lubi widoku plątaniny kabli biegnących po ścianach czy elewacji budynku. Sumator TV-SAT to idealne narzędzie, aby temu zaradzić. Zamiast dwóch, a czasem nawet trzech przewodów (jeśli doliczymy zasilanie wzmacniacza antenowego), masz tylko jeden, dyskretny kabel. To nie tylko poprawia wygląd instalacji, ale także ułatwia zarządzanie okablowaniem i minimalizuje ryzyko uszkodzeń. Dla mnie, jako osoby ceniącej porządek, to rozwiązanie jest po prostu genialne w swojej prostocie i efektywności.

Kiedy sumator jest niezbędny, a kiedy lepiej rozważyć inne opcje?

Sumator TV-SAT to doskonały wybór w wielu typowych scenariuszach domowych. Jest idealny, gdy:

• Masz jeden telewizor lub dekoder, do którego chcesz doprowadzić zarówno sygnał DVB-T2, jak i satelitarny.
• Masz ograniczone możliwości prowadzenia kabli (np. tylko jeden istniejący przepust w ścianie).
• Zależy Ci na zachowaniu estetyki i minimalizacji widocznych przewodów.
• Chcesz uprościć instalację i uniknąć skomplikowanych rozwiązań.

Jednak muszę szczerze przyznać, że w bardziej złożonych instalacjach, gdzie planujesz podłączyć wiele niezależnych odbiorników satelitarnych w różnych pomieszczeniach, a do tego może odbierać sygnał z kilku satelitów, sumator może okazać się niewystarczający. W takich przypadkach znacznie lepszym, choć bardziej zaawansowanym i kosztownym rozwiązaniem, będzie multiswitch. Ale o tym opowiem więcej w dalszej części artykułu.

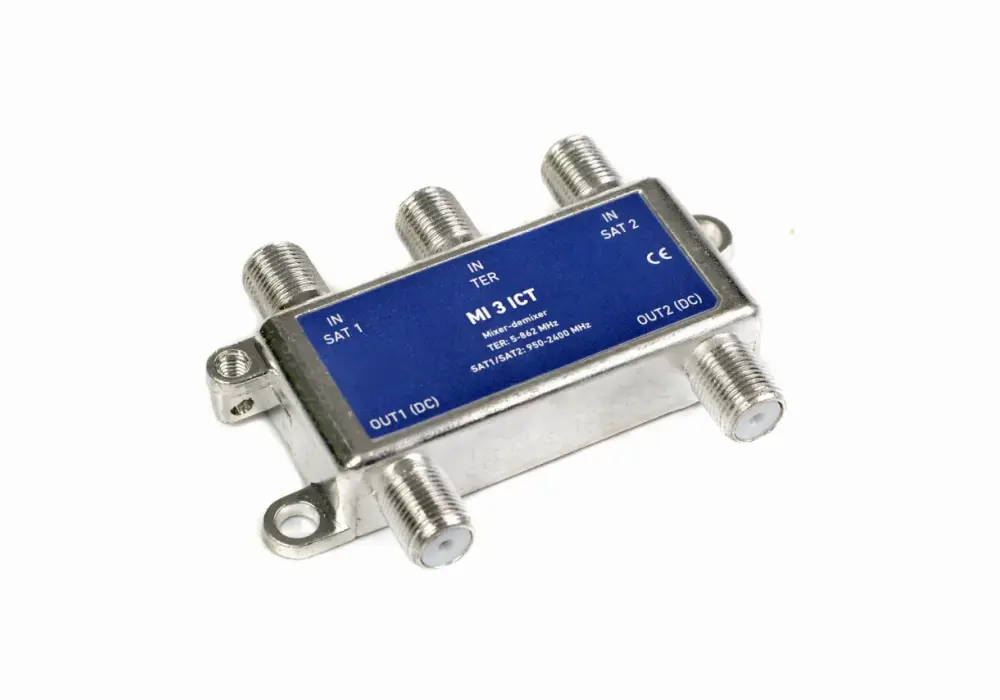

Czym jest sumator TV-SAT i na jakiej zasadzie pozwala przesłać wszystko jednym przewodem?

Sumator TV-SAT to nic innego jak pasywne urządzenie elektroniczne, którego głównym zadaniem jest łączenie sygnałów z dwóch różnych źródeł anteny naziemnej DVB-T2 i anteny satelitarnej w jeden wspólny kabel koncentryczny. Jego działanie opiera się na sprytnym wykorzystaniu różnic w pasmach częstotliwości, jakie zajmują te sygnały. Sygnał DVB-T2 (telewizja naziemna) operuje w paśmie od 5 do 862 MHz, natomiast sygnał satelitarny (z konwertera LNB) zajmuje znacznie wyższe pasmo, od 950 do 2150 MHz. Dzięki temu, że te pasma się nie pokrywają, sumator może je bezkolizyjnie "zmieszać" w jednym przewodzie, a następnie, na drugim końcu instalacji, specjalne gniazdo końcowe RTV-SAT ponownie je rozdzieli.

Magia częstotliwości: Jak sygnał DVB-T2 i SAT "mieszczą się" obok siebie?

Wyobraź sobie autostradę, na której poruszają się dwa rodzaje pojazdów: samochody osobowe i ciężarówki. Aby nie doszło do kolizji, samochody osobowe jadą pasami od 1 do 3, a ciężarówki pasami od 4 do 6. Mimo że korzystają z tej samej autostrady, ich "drogi" są oddzielone i nie wchodzą sobie w drogę. Podobnie jest z sygnałami TV-SAT. Sumator zawiera w sobie specjalne filtry częstotliwościowe. Jeden filtr przepuszcza tylko sygnał DVB-T2 (niskie częstotliwości), a drugi tylko sygnał satelitarny (wysokie częstotliwości). Następnie te dwa "oczyszczone" sygnały są łączone w jeden przewód. Na końcu instalacji gniazdo końcowe RTV-SAT zawiera podobne filtry, które ponownie rozdzielają sygnały, kierując DVB-T2 do telewizora, a satelitarny do dekodera. To właśnie dzięki tej "magii częstotliwości" i precyzyjnym filtrom wszystko działa bez zakłóceń.

Kluczowy element, o którym nie możesz zapomnieć: Rola przejścia napięcia DC dla konwertera satelitarnego

To jest absolutnie krytyczny aspekt, o którym często zapominają osoby samodzielnie montujące instalację. Konwerter (LNB) na antenie satelitarnej, czyli to małe urządzenie zamontowane na wysięgniku, potrzebuje zasilania, aby działać. To zasilanie (zazwyczaj 13V lub 18V) jest dostarczane do LNB bezpośrednio przez ten sam kabel koncentryczny, którym przesyłany jest sygnał satelitarny, a źródłem tego napięcia jest dekoder satelitarny. Dlatego też, sumator TV-SAT musi posiadać funkcję tak zwanego "przejścia napięcia DC" (DC pass) w torze SAT. Oznacza to, że sumator nie może blokować przepływu prądu stałego (DC) z dekodera do konwertera. Jeśli Twój sumator nie ma tej funkcji lub jest ona uszkodzona, konwerter nie zostanie zasilony, a co za tym idzie nie będziesz miał sygnału satelitarnego. Zawsze upewnij się, że wybrany model sumatora ma tę kluczową cechę!

Sumator a zwrotnica: Czy to to samo i jakie są różnice?

Często spotykam się z myleniem tych dwóch pojęć, ale muszę jasno podkreślić: sumator i zwrotnica to nie to samo, choć oba urządzenia służą do łączenia lub rozdzielania sygnałów.

• Sumator TV-SAT (często nazywany też diplexerem TV/SAT) służy do łączenia sygnałów z *różnych źródeł* (antena naziemna i antena satelitarna) w jeden kabel, a następnie ich rozdzielania na końcu instalacji. Jego specyfika polega na obsłudze bardzo szerokich i rozdzielonych pasm częstotliwości.
• Zwrotnica antenowa (lub splitter) ma szersze zastosowanie. Może służyć do łączenia sygnałów z *dwóch anten naziemnych* (np. jednej na VHF, drugiej na UHF) lub do rozdzielania sygnału z jednej anteny na wiele odbiorników. Czasami zwrotnice są też używane do łączenia sygnału radiowego (FM/DAB+) z telewizyjnym.

Dla połączenia sygnału naziemnego i satelitarnego w jeden kabel, właściwym i jedynym urządzeniem jest sumator TV-SAT. Użycie zwykłej zwrotnicy w tym celu zakończy się brakiem sygnału lub poważnymi zakłóceniami.

Instalacja krok po kroku: Jak samodzielnie i poprawnie podłączyć sumator sygnału?

Podłączenie sumatora TV-SAT nie jest wcale trudne, o ile przestrzegasz kilku podstawowych zasad. Poniżej przedstawiam sprawdzony schemat, który pozwoli Ci samodzielnie i poprawnie zainstalować system. Pamiętaj, że staranność i precyzja na każdym etapie są kluczowe dla stabilnego odbioru.

Lista zakupów: Niezbędne komponenty do Twojej instalacji (sumator, gniazdo, złączki)

Zanim przystąpisz do montażu, upewnij się, że masz wszystkie niezbędne elementy. Oto lista, którą przygotowałem dla Ciebie:

• Sumator TV-SAT: Koniecznie z funkcją "przejścia napięcia DC" w torze SAT. Jeśli masz aktywną antenę DVB-T2, poszukaj modelu z przejściem DC również w torze TV.
• Gniazdo końcowe RTV-SAT: To absolutnie kluczowy element! Musi to być gniazdo końcowe, a nie przelotowe, i musi posiadać osobne wyjścia dla TV (DVB-T2) i SAT.
• Kabel koncentryczny: Dobrej jakości kabel, najlepiej typu RG6, o odpowiedniej długości. Nie oszczędzaj na nim to podstawa stabilnego sygnału.
• Złączki F: Odpowiednia ilość złączek do kabla koncentrycznego (najlepiej kompresyjne, jeśli masz zaciskarkę, lub dobrej jakości nakręcane).
• Ewentualnie wzmacniacz antenowy DVB-T2: Jeśli sygnał naziemny jest słaby w Twojej okolicy. Pamiętaj o jego zasilaniu!
• Narzędzia: Ściągacz izolacji do kabli koncentrycznych, zaciskarka do złączek F (jeśli używasz kompresyjnych), kombinerki, śrubokręt.

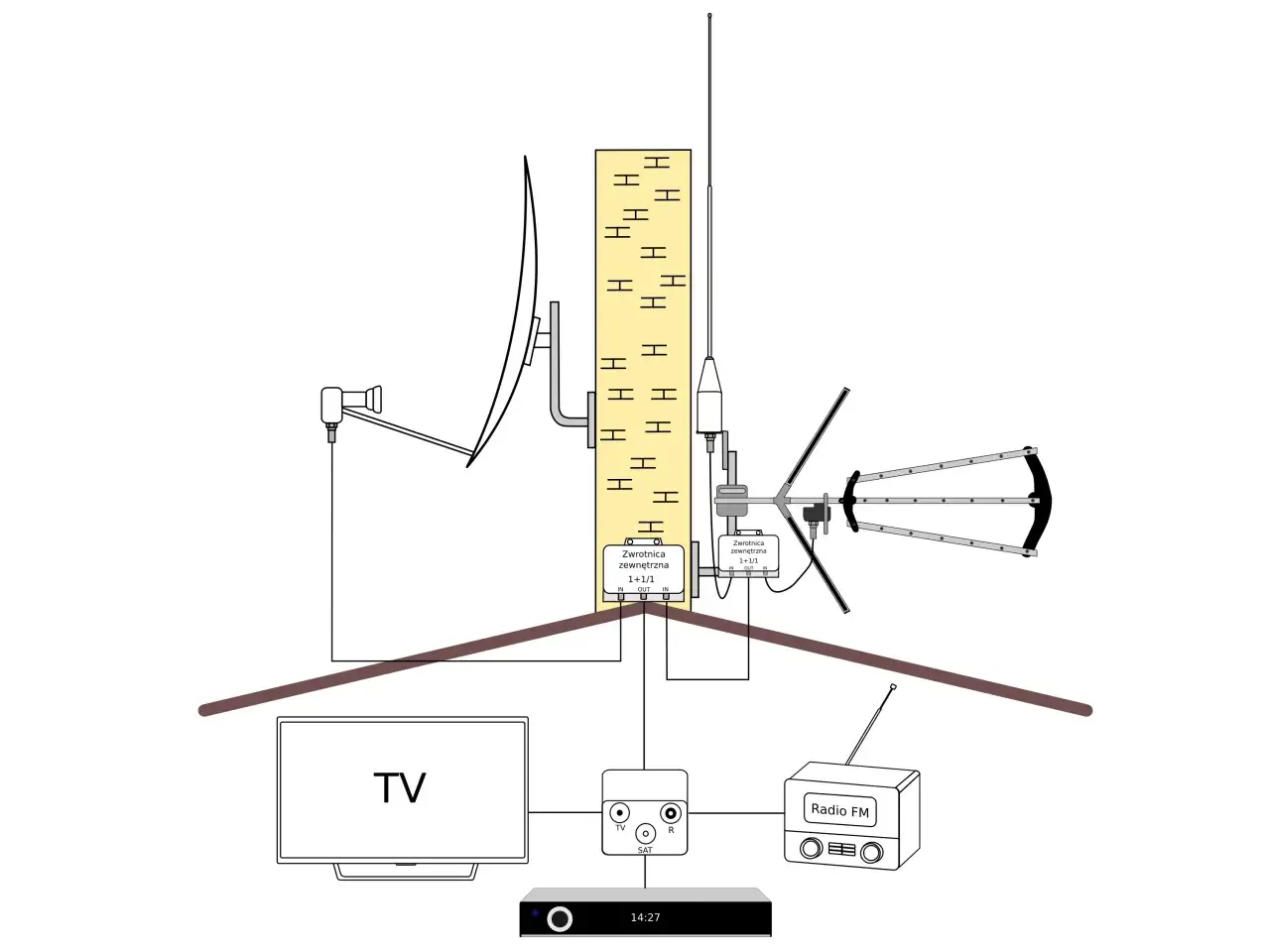

Czytelny schemat podłączenia: Od anteny na dachu do gniazdka przy telewizorze

Teraz przejdźmy do konkretów. Oto jak krok po kroku podłączyć wszystkie elementy, aby cieszyć się sygnałem DVB-T2 i satelitarnym z jednego kabla:

1. Podłącz antenę naziemną DVB-T2: Kabel z anteny naziemnej podłącz do wejścia oznaczonego jako "TV", "UHF/VHF" lub "ANT" w sumatorze.
2. Podłącz konwerter anteny satelitarnej (LNB): Kabel z konwertera LNB na antenie satelitarnej podłącz do wejścia oznaczonego jako "SAT" lub "LNB" w sumatorze.
3. Poprowadź główny kabel: Z wyjścia oznaczonego jako "OUT" lub "MIX" w sumatorze poprowadź jeden długi kabel koncentryczny do miejsca, gdzie znajduje się telewizor/dekoder. To jest ten jeden kabel, który zastępuje dwa.
4. Podłącz gniazdo końcowe RTV-SAT: Na końcu głównego kabla (tego, który idzie od sumatora) zamontuj i podłącz gniazdo końcowe RTV-SAT. Pamiętaj o prawidłowym zarobieniu kabla i podłączeniu go do odpowiedniego wejścia w gnieździe.
5. Podłącz odbiorniki:
   • Z wyjścia "TV" w gnieździe RTV-SAT podłącz krótki kabel do wejścia antenowego telewizora (DVB-T2).
   • Z wyjścia "SAT" w gnieździe RTV-SAT podłącz drugi krótki kabel do wejścia "LNB IN" dekodera satelitarnego.

Jak widzisz, to naprawdę nie jest skomplikowane. Każdy element ma swoje jasno określone miejsce, a przestrzeganie tego schematu gwarantuje sukces.

Krytyczne ogniwo na końcu: Dlaczego bez gniazda końcowego RTV-SAT cała instalacja nie zadziała?

Wiele osób popełnia błąd, myśląc, że po zsumowaniu sygnałów wystarczy podłączyć kabel do zwykłego rozgałęźnika antenowego lub bezpośrednio do telewizora. Nic bardziej mylnego! Gniazdo końcowe RTV-SAT jest absolutnie niezbędne i stanowi krytyczne ogniwo w całej instalacji. Dlaczego? Ponieważ to właśnie ono, dzięki wbudowanym filtrom, ponownie rozdziela zsumowane sygnały na ich pierwotne pasma częstotliwości. Bez tego gniazda sygnały pozostałyby zmieszane, a odbiorniki (telewizor i dekoder) nie byłyby w stanie ich poprawnie zinterpretować. Telewizor próbowałby odbierać sygnał satelitarny, a dekoder satelitarny naziemny, co oczywiście zakończyłoby się brakiem obrazu i dźwięku. Pamiętaj, zwykłe gniazdo antenowe nie spełni tej funkcji!

Instalacja z aktywną anteną DVB-T2: Jak zasilić wzmacniacz przy użyciu sumatora?

Jeśli posiadasz aktywną antenę DVB-T2, czyli taką, która ma wbudowany wzmacniacz sygnału i wymaga zasilania (zazwyczaj 5V lub 12V), musisz zwrócić uwagę na dodatkowy aspekt. Zasilanie dla takiego wzmacniacza często jest dostarczane przez telewizor lub dekoder DVB-T2 poprzez kabel antenowy. Standardowe sumatory TV-SAT zazwyczaj mają przejście napięcia DC tylko w torze SAT. Jednak na rynku dostępne są modele, które posiadają funkcję "przejścia napięcia DC" również w torze TV. To pozwala na zasilenie wzmacniacza anteny naziemnej bezpośrednio z odbiornika, bez konieczności stosowania dodatkowego zasilacza antenowego. Zawsze sprawdź specyfikację sumatora pod kątem tej funkcji, jeśli Twoja antena DVB-T2 jest aktywna. W przeciwnym razie wzmacniacz nie zadziała, a sygnał naziemny będzie słaby lub w ogóle niedostępny.

Jaki sumator TV-SAT kupić? Najważniejsze parametry, które musisz sprawdzić przed zakupem

Wybór odpowiedniego sumatora TV-SAT to nie tylko kwestia ceny. Aby instalacja działała niezawodnie, musisz zwrócić uwagę na kilka kluczowych parametrów technicznych. Pozwól, że Cię przez nie przeprowadzę, wyjaśniając, co oznaczają w praktyce.

Tłumienie sygnału (dB): Dlaczego zasada "im mniej, tym lepiej" jest kluczowa dla jakości obrazu?

Każde urządzenie pasywne, takie jak sumator, wprowadza pewne straty w sygnale. Jest to tak zwane tłumienie sygnału, mierzone w decybelach (dB). W specyfikacji sumatora znajdziesz dwie wartości tłumienia: dla toru TV i dla toru SAT. Zasada jest prosta: im niższa wartość tłumienia, tym lepiej! Niskie tłumienie oznacza, że sumator w minimalnym stopniu osłabia sygnał, co jest niezwykle ważne, szczególnie w miejscach o słabym zasięgu antenowym. Wysokie tłumienie może skutkować pogorszeniem jakości obrazu, a nawet jego całkowitym zanikiem. Dąż do sumatorów z tłumieniem poniżej 3-4 dB dla obu torów.

Separacja torów TV/SAT: Jak uniknąć wzajemnych zakłóceń i "kratki" na ekranie?

Separacja torów TV/SAT to parametr, który informuje, jak skutecznie sumator izoluje od siebie sygnały naziemny i satelitarny. Jest to niezwykle ważne, aby sygnały te nie zakłócały się wzajemnie, co mogłoby prowadzić do problemów takich jak "kratkowanie" obrazu, zaniki sygnału, czy niestabilny odbiór. Wysoka wartość separacji (np. powyżej 20 dB, a najlepiej 25-30 dB) jest kluczowa. Oznacza to, że sygnał z jednego toru jest bardzo mocno osłabiony w drugim torze, co zapobiega interferencjom. Jeśli separacja jest niska, sygnał satelitarny może "przeciekać" do toru naziemnego i odwrotnie, powodując problemy, które trudno zdiagnozować.

Obudowa i jakość wykonania: Czy metalowa puszka ma realne znaczenie dla odbioru?

Tak, jakość obudowy ma realne znaczenie i to nie tylko estetyczne. Sumatory z solidną, metalową obudową są znacznie lepsze od tych w plastikowych. Metalowa obudowa działa jak ekran, chroniąc wewnętrzne układy sumatora przed zewnętrznymi zakłóceniami elektromagnetycznymi (np. z telefonów komórkowych, Wi-Fi, czy innych urządzeń elektronicznych). Lepsze ekranowanie przekłada się na stabilniejszy i czystszy sygnał. Dodatkowo, metalowa obudowa jest zazwyczaj trwalsza i bardziej odporna na uszkodzenia mechaniczne oraz warunki atmosferyczne, jeśli sumator ma być instalowany na zewnątrz (choć zawsze zalecam montaż w puszce hermetycznej).

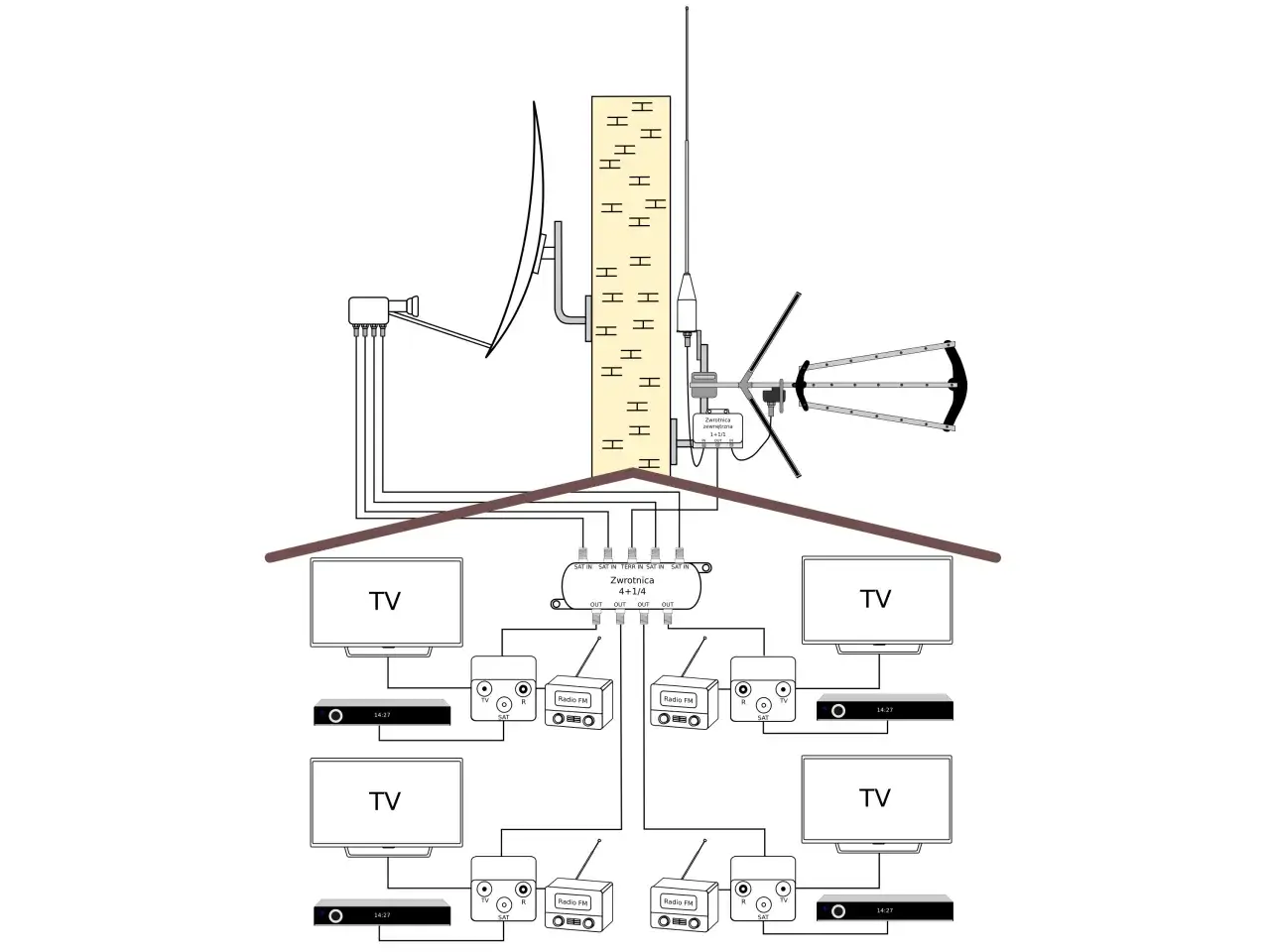

Sumator do konwertera Twin lub Quad: Jak obsłużyć więcej niż jeden telewizor?

Warto zrozumieć, że standardowy sumator TV-SAT jest przeznaczony do połączenia sygnału naziemnego i jednego wyjścia z konwertera satelitarnego (np. typu Single LNB). Jeśli posiadasz konwerter typu Twin (dwa niezależne wyjścia) lub Quad (cztery niezależne wyjścia), aby obsłużyć więcej niż jeden telewizor/dekoder satelitarny, będziesz potrzebował osobnego sumatora dla każdego niezależnego kabla prowadzącego sygnał do innego odbiornika. Sumator nie służy do rozdzielania sygnału satelitarnego na wiele odbiorników on tylko łączy sygnały w *jednym* kablu. Jeśli chcesz rozdzielić sygnał z jednego konwertera Twin/Quad na wiele punktów, każdy z nich będzie potrzebował własnego sumatora na końcu linii, aby połączyć sygnał satelitarny z naziemnym. Pamiętaj, że do prawdziwego, niezależnego odbioru na wielu stanowiskach z jednego konwertera Twin/Quad, nadal potrzebujesz multiswitcha, o którym zaraz opowiem.

Najczęstsze błędy i problemy z sumatorem: Jak ich uniknąć i co zrobić, gdy coś nie działa?

Nawet przy najlepszych chęciach, podczas instalacji mogą pojawić się problemy. Z mojego doświadczenia wiem, że większość z nich wynika z kilku powtarzających się błędów. Poniżej przedstawiam najczęstsze z nich i podpowiadam, jak sobie z nimi poradzić.

Problem nr 1: Brak sygnału z satelity? Sprawdź przejście napięcia i ustawienia dekodera!

To jest zdecydowanie najczęstszy problem, z jakim się spotykam. Jeśli masz obraz z telewizji naziemnej, ale brak sygnału satelitarnego, niemal na pewno problem leży w zasilaniu konwertera LNB.

• Brak przejścia napięcia DC w sumatorze: Upewnij się, że Twój sumator posiada funkcję "przejścia napięcia DC" w torze SAT i że jest ona sprawna. Jeśli sumator nie przepuszcza prądu, LNB nie zostanie zasilony.
• Niewłaściwe ustawienia dekodera satelitarnego: Sprawdź w menu dekodera opcje dotyczące zasilania LNB (często nazywane "Zasilanie LNB", "LNB Power" lub podobnie). Upewnij się, że jest ono włączone i ustawione na odpowiednią wartość (np. 13V/18V). Czasami dekodery mają opcję wyłączenia zasilania LNB w trybie czuwania, co może powodować problemy przy ponownym uruchomieniu.
• Uszkodzony konwerter LNB lub kabel: Rzadziej, ale może się zdarzyć, że konwerter jest uszkodzony lub kabel prowadzący do niego ma zwarcie/przerwę.

Problem nr 2: Zanika sygnał telewizji naziemnej po włączeniu dekodera SAT? Oto możliwa przyczyna

Jeśli zauważasz, że sygnał DVB-T2 jest stabilny, dopóki nie włączysz dekodera satelitarnego, a wtedy zaczyna "kratkować" lub całkowicie zanikać, może to wskazywać na niską separację między torami TV i SAT w sumatorze. Oznacza to, że sygnał satelitarny (lub napięcie zasilające LNB) "przecieka" do toru naziemnego, zakłócając go. Inne możliwe przyczyny to:

• Uszkodzony sumator: Wewnętrzne filtry mogły ulec uszkodzeniu.
• Niewłaściwe podłączenie: Upewnij się, że kable są poprawnie zarobione, a złączki dobrze dokręcone. Luźne połączenia mogą powodować zakłócenia.

W takim przypadku warto rozważyć wymianę sumatora na model o lepszych parametrach separacji.

Problem nr 3: Pomylone wejścia i wyjścia: Upewnij się, że podłączyłeś wszystko na właściwe miejsce

Choć brzmi to banalnie, to jeden z najczęstszych błędów początkujących instalatorów. Łatwo jest pomylić wejścia "TV" i "SAT" w sumatorze, a także wyjścia w gnieździe końcowym RTV-SAT.

• Sumator: Wejście "TV" jest dla anteny naziemnej, wejście "SAT" dla konwertera satelitarnego. Wyjście "OUT" idzie do gniazda końcowego.
• Gniazdo końcowe RTV-SAT: Wejście jest dla kabla od sumatora. Wyjście "TV" dla telewizora (DVB-T2), wyjście "SAT" dla dekodera satelitarnego.

Zawsze dokładnie sprawdź oznaczenia na urządzeniach i postępuj zgodnie ze schematem. Czasem prosta zamiana kabli rozwiązuje cały problem.

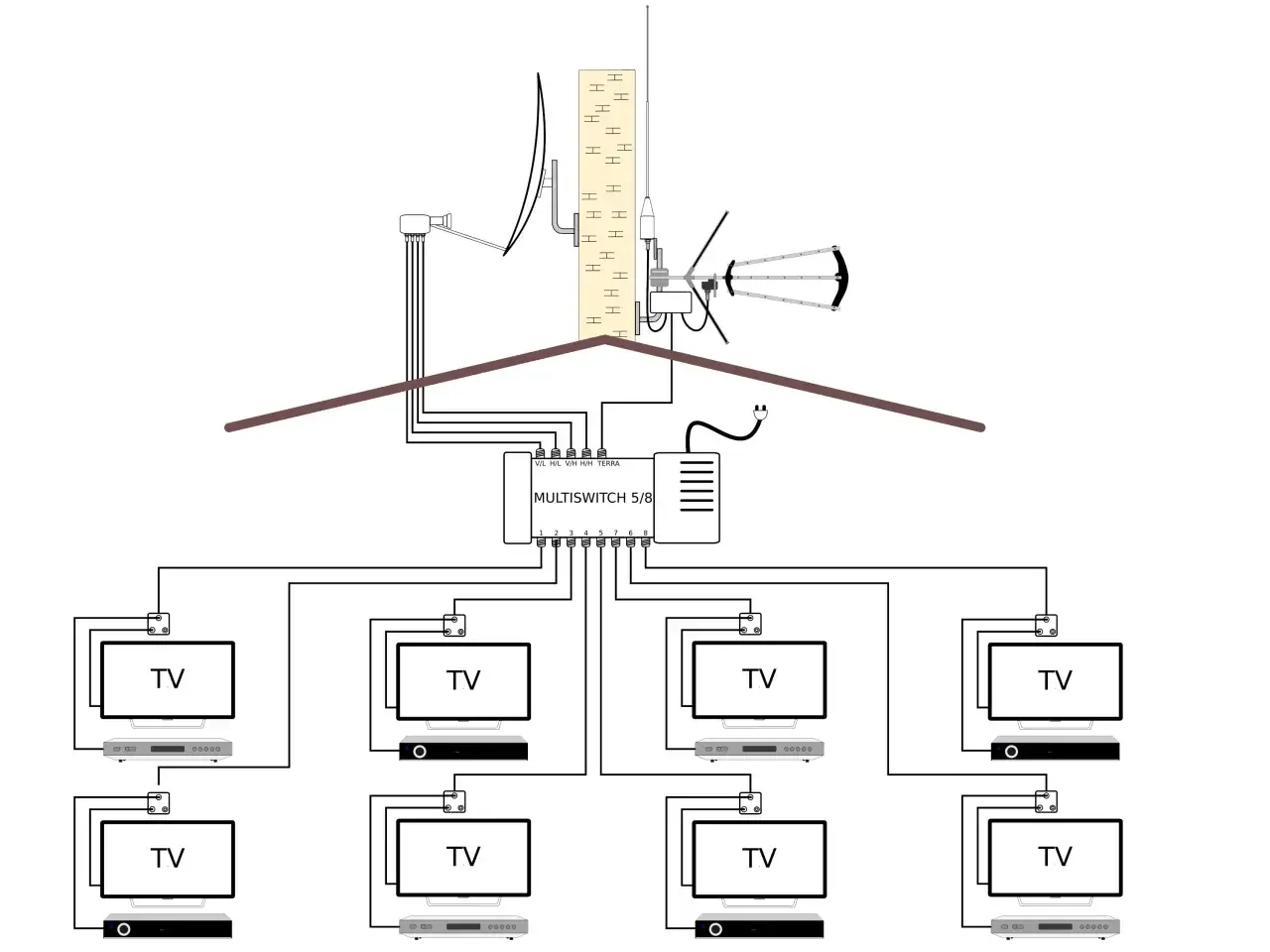

Sumator to nie wszystko: Kiedy zamiast niego potrzebujesz multiswitcha?

Choć sumator TV-SAT jest fantastycznym rozwiązaniem dla wielu domowych instalacji, ma swoje ograniczenia. W pewnych sytuacjach, zwłaszcza gdy planujesz bardziej rozbudowany system, znacznie lepszym wyborem będzie multiswitch. Pozwól, że wyjaśnię Ci różnice i podpowiem, kiedy warto zainwestować w to bardziej zaawansowane urządzenie.

Różnice w działaniu: Jeden odbiorca kontra wiele niezależnych stanowisk

Kluczowa różnica między sumatorem a multiswitchem leży w ich przeznaczeniu i funkcjonalności:

• Sumator TV-SAT: Jak już wiesz, służy do połączenia sygnału DVB-T2 i satelitarnego w jeden kabel, a następnie ich rozdzielenia dla jednego punktu odbioru (jednego telewizora/dekodera). Mimo że możesz użyć konwertera Twin/Quad i wielu sumatorów, każdy odbiornik nadal będzie korzystał z własnej, niezależnej linii.
• Multiswitch: To znacznie bardziej zaawansowane urządzenie. Służy do dystrybucji sygnału z jednej lub wielu anten satelitarnych (oraz DVB-T2) do wielu niezależnych odbiorników w różnych pomieszczeniach. Co najważniejsze, multiswitch pozwala każdemu użytkownikowi na swobodny wybór kanałów i polaryzacji (pionowej/poziomej) bez wpływu na innych. To tak, jakby każdy dekoder miał swój własny, dedykowany konwerter. Multiswitche są niezbędne w blokach mieszkalnych, hotelach czy dużych domach jednorodzinnych, gdzie wymagana jest pełna niezależność odbioru.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Analiza kosztów i złożoności: Co bardziej opłaca się w Twojej sytuacji?

Decyzja między sumatorem a multiswitchem często sprowadza się do analizy potrzeb, kosztów i złożoności instalacji.

• Sumator: Jest to rozwiązanie znacznie tańsze i prostsze w instalacji. Wymaga mniej kabli (jeden główny kabel do odbiornika) i jest idealne, gdy chcesz doprowadzić sygnał DVB-T2 i SAT do jednego lub kilku niezależnych punktów, ale każdy z nich ma swoją własną linię z konwertera. Koszt sumatora to zazwyczaj kilkadziesiąt złotych.
• Multiswitch: Jest to rozwiązanie droższe i bardziej złożone. Wymaga prowadzenia wielu kabli z konwertera (często 4 lub więcej, jeśli odbierasz sygnał z jednego satelity, a nawet 8 lub 12 dla wielu satelitów) do multiswitcha, a następnie z multiswitcha do każdego z odbiorników. Montaż multiswitcha często wymaga pomocy specjalisty. Jednak oferuje on niezrównaną elastyczność i niezależność dla wielu użytkowników. Koszt multiswitcha to od kilkuset do nawet kilku tysięcy złotych, w zależności od liczby wejść i wyjść.

Moja rada jest prosta: jeśli masz jeden telewizor i chcesz uporządkować kable, sumator jest idealnym i ekonomicznym wyborem. Jeśli planujesz rozbudowaną instalację dla wielu użytkowników, którzy mają mieć pełną swobodę wyboru kanałów, multiswitch będzie lepszym, choć droższym i bardziej wymagającym instalacyjnie, rozwiązaniem.
