Skrętka ziemna: Jak wybrać i położyć kabel, by służył latami?

Skrętka komputerowa ziemna to specjalistyczny kabel sieciowy, który pozwala na niezawodne połączenie internetowe i przesył danych w trudnych warunkach zewnętrznych. Ten artykuł wyjaśni, czym różni się od standardowych kabli, pomoże wybrać odpowiedni typ do Twoich potrzeb i przeprowadzi Cię przez proces prawidłowej instalacji, aby Twoja sieć działała bezawaryjnie przez lata.

Skrętka ziemna co to jest i dlaczego zwykły kabel to za mało

Zastanawiasz się, czy do połączenia sieciowego w ogrodzie lub między budynkami wystarczy zwykły kabel? Moje doświadczenie pokazuje, że to często popełniany błąd, który prowadzi do frustracji i dodatkowych kosztów. Skrętka komputerowa ziemna to nie jest marketingowy chwyt, lecz przemyślane rozwiązanie inżynieryjne, stworzone z myślą o ekstremalnych warunkach. Przyjrzyjmy się, co ją wyróżnia.

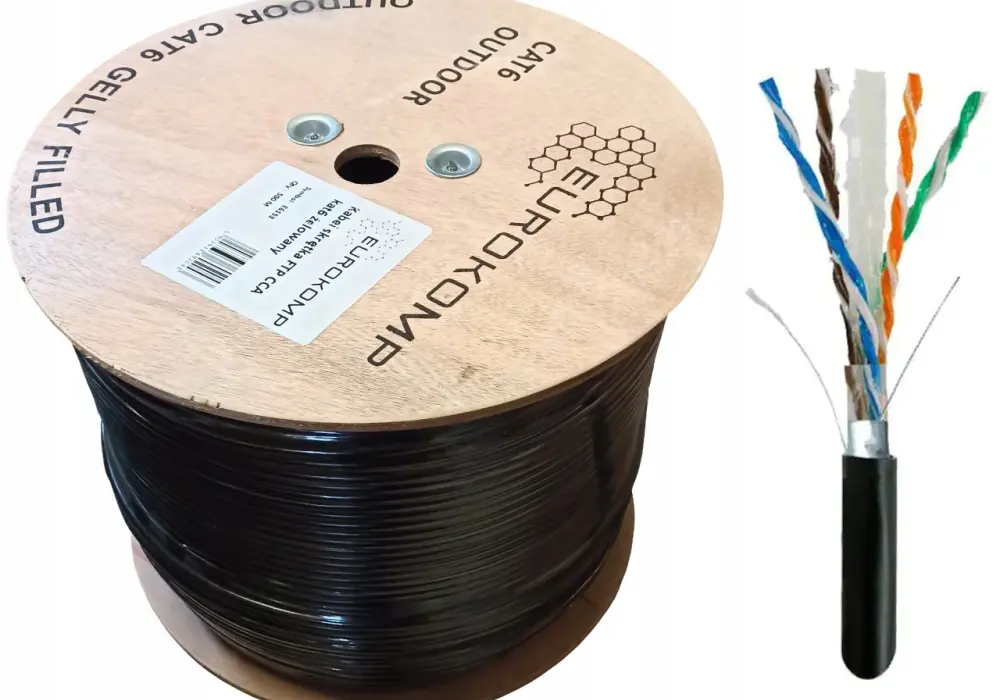

Kluczowe różnice w budowie: żel, powłoka PE i odporność na UV

Tym, co odróżnia skrętkę ziemną od jej wewnętrznego odpowiednika, jest przede wszystkim jej konstrukcja. Kluczowym elementem jest powłoka zewnętrzna wykonana z polietylenu (PE). Materiał ten jest niezwykle odporny na działanie wilgoci, promieniowania ultrafioletowego (UV) oraz szeroki zakres temperatur. To właśnie dzięki PE kabel nie parcieje i nie kruszeje pod wpływem słońca czy mrozu, co jest nagminnym problemem w przypadku zwykłych kabli układanych na zewnątrz.

Wiele skrętek ziemnych, z którymi miałem do czynienia, posiada również ośrodek wypełniony żelem hydrofobowym. Ten żel to prawdziwy strażnik integralności sygnału. W przypadku mechanicznego uszkodzenia powłoki zewnętrznej, na przykład podczas prac ogrodowych, żel zapobiega wzdłużnej penetracji wody do wnętrza kabla, chroniąc tym samym miedziane żyły przed korozją i zwarciami. Na rynku dostępne są także kable "suche" przeznaczone do użytku zewnętrznego, które nie posiadają żelu, ale ich powłoka PE zapewnia podstawową ochronę. Jednak w miejscach o wysokiej wilgotności lub ryzyku zalania, żel jest nieoceniony.

Te elementy konstrukcyjne gwarantują trwałość i niezawodność, której nie osiągniesz ze zwykłym kablem. Inwestycja w skrętkę ziemną to inwestycja w spokój ducha i stabilność Twojej sieci na lata.

Scenariusze, w których skrętka ziemna jest absolutnie niezbędna

Istnieją konkretne sytuacje, w których użycie skrętki ziemnej jest po prostu koniecznością. Jako instalator, wielokrotnie widziałem, jak próby oszczędności kończyły się podwójnymi kosztami.

• Łączenie budynków: Jeśli planujesz stworzyć stabilne połączenie sieciowe między domem a garażem, biurem a magazynem, czy nawet domem a altaną, skrętka ziemna jest jedynym słusznym wyborem. Zwykły kabel nie przetrwa w ziemi ani jednego sezonu.
• Instalacje monitoringu (CCTV) na zewnątrz: Kamery monitoringu wymagają stabilnego zasilania i przesyłu danych. Skrętka ziemna, często z obsługą PoE (Power over Ethernet), idealnie nadaje się do zasilania i komunikacji z kamerami zewnętrznymi, zapewniając odporność na warunki atmosferyczne.
• Podłączanie urządzeń w ogrodzie: Coraz więcej inteligentnych rozwiązań trafia do naszych ogrodów od oświetlenia, przez systemy nawadniania, aż po wideodomofony. Skrętka ziemna zapewni im niezawodne połączenie, bez obaw o wilgoć czy uszkodzenia.

W tych scenariuszach zwykły kabel, pozbawiony specjalistycznej powłoki i ochrony przed wodą, nie zda egzaminu. Jego żywotność będzie liczona w miesiącach, a nie latach.

Konsekwencje użycia zwykłej skrętki w ziemi czego się spodziewać?

Zastosowanie standardowej skrętki wewnętrznej do instalacji podziemnych lub zewnętrznych to prosta droga do problemów. Przede wszystkim, szybka degradacja izolacji pod wpływem wilgoci i promieniowania UV jest nieunikniona. Zwykła, PVC-owa powłoka szybko staje się krucha, pęka, a to otwiera drogę dla wody do wnętrza kabla.

Kolejnym problemem jest korozja przewodów. Miedź, choć trwała, pod wpływem ciągłego kontaktu z wilgocią zaczyna korodować. Prowadzi to do stopniowej utraty sygnału, spadku przepustowości, a w końcu do całkowitej awarii połączenia. Sygnał staje się niestabilny, pojawiają się pakiety danych, a urządzenia gubią połączenie.

W skrajnych przypadkach może dojść do ryzyka zwarć i uszkodzeń sprzętu. Woda w kablu to potencjalne zagrożenie dla podłączonych urządzeń sieciowych, takich jak routery, switche czy kamery. Ostatecznie, zamiast zaoszczędzić, będziesz musiał ponieść koszty częstej wymiany kabla, co wiąże się z ponownym kopaniem, zakupem nowego kabla i straconym czasem. W mojej praktyce widziałem to zbyt wiele razy, by nie podkreślać wagi odpowiedniego wyboru.

Jak wybrać idealną skrętkę ziemną? Przewodnik po kluczowych parametrach

Wybór odpowiedniej skrętki ziemnej może wydawać się skomplikowany ze względu na mnogość parametrów. Jednak z moją pomocą, podejmiesz świadomą decyzję, która zapewni Ci niezawodność na lata. Skupmy się na najważniejszych aspektach.

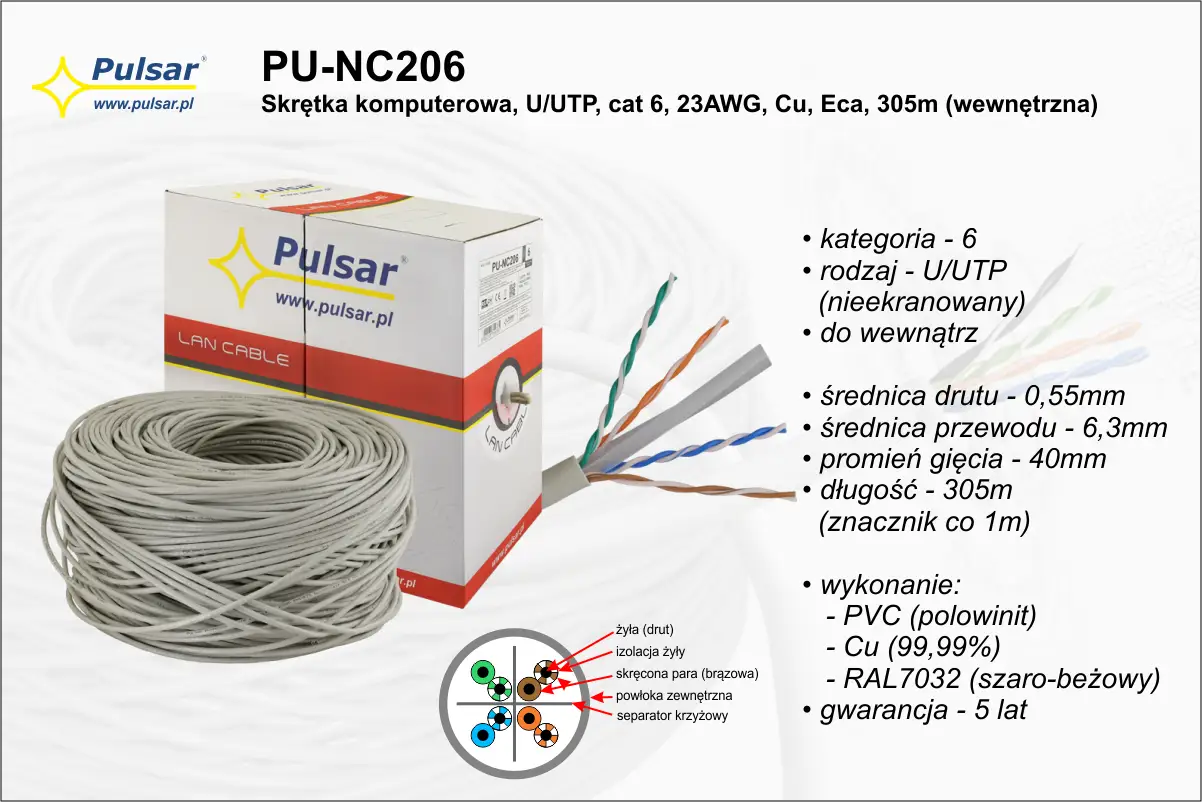

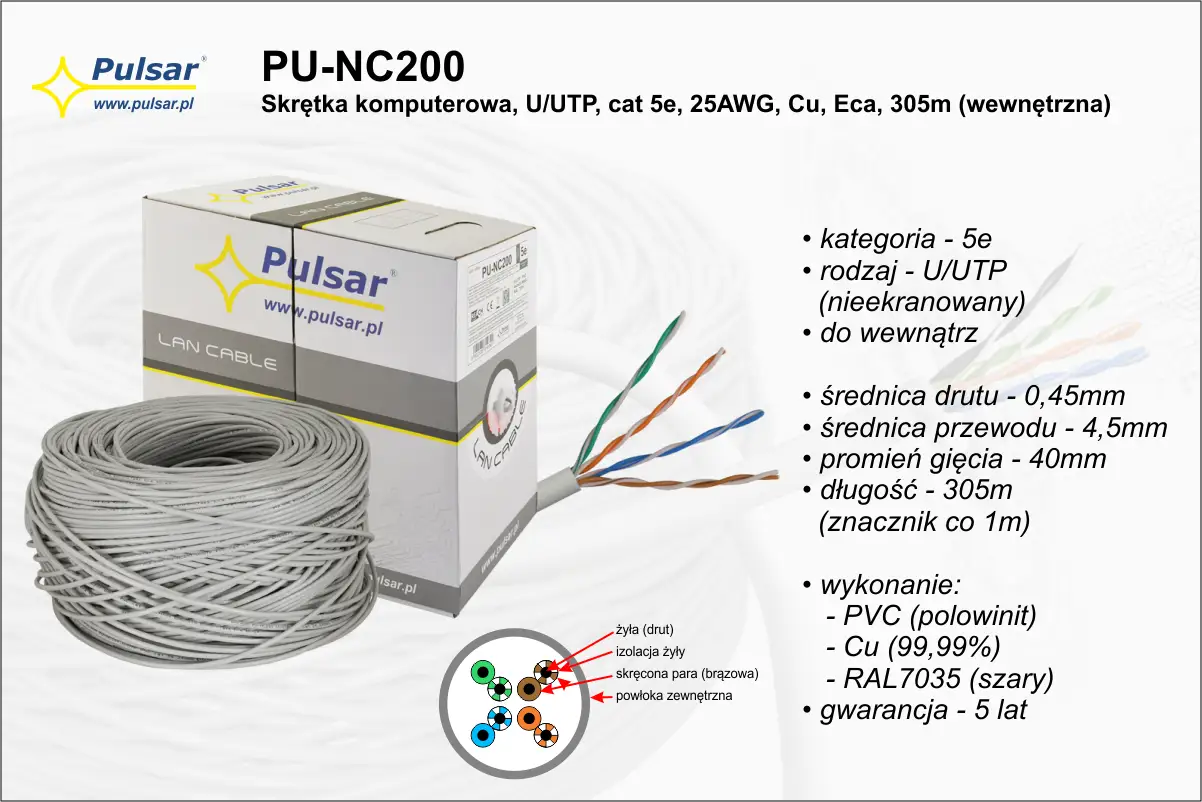

Kategoria (Cat 5e, 6, 6a) co realnie potrzebujesz do domu, a co do biura?

Kategoria kabla określa jego maksymalną przepustowość i pasmo. To jeden z pierwszych parametrów, na które zwracam uwagę:

• Cat 5e: Oferuje prędkość do 1 Gb/s. Jest to wciąż wystarczające do większości zastosowań domowych, przeglądania internetu, streamingu 4K czy nawet podstawowego gamingu. Jeśli nie masz bardzo specyficznych wymagań, Cat 5e w wersji ziemnej będzie ekonomicznym i w pełni funkcjonalnym wyborem.
• Cat 6: Również obsługuje 1 Gb/s na dystansie do 100 metrów, ale charakteryzuje się lepszą odpornością na przesłuchy i wyższym pasmem (do 250 MHz). To sprawia, że jest bardziej stabilna i mniej podatna na zakłócenia, co jest korzystne w bardziej wymagających zastosowaniach domowych, np. dla profesjonalistów pracujących zdalnie, oraz w mniejszych biurach. Jeśli planujesz rozbudowę sieci w przyszłości, Cat 6 to bezpieczny wybór.
• Cat 6a i 7: Przeznaczone są do sieci o prędkościach do 10 Gb/s. To już są rozwiązania dla profesjonalistów, dużych serwerowni, centrów danych lub dla tych, którzy chcą być przygotowani na naprawdę odległą przyszłość i ekstremalnie wysoką przepustowość. Do typowych zastosowań domowych czy nawet małego biura, są to kable z dużym zapasem, często nieuzasadnionym kosztowo.

Moja rada: do domu zazwyczaj wystarczy Cat 5e lub Cat 6. Do biura, gdzie liczy się stabilność i przyszłościowość, warto rozważyć Cat 6, a w bardzo wymagających scenariuszach Cat 6a.

Ekranowanie (U/UTP vs F/UTP) kiedy warto dopłacić za ochronę przed zakłóceniami?

Ekranowanie kabla chroni sygnał przed zakłóceniami elektromagnetycznymi (EMI). Wybór zależy od środowiska, w którym kabel będzie układany:

• U/UTP (nieekranowana): To standardowa skrętka, bez żadnej ochrony przed EMI. Jest wystarczająca w środowiskach o niskim poziomie zakłóceń, czyli tam, gdzie kabel nie będzie przebiegał w pobliżu źródeł silnych pól elektromagnetycznych, takich jak kable energetyczne, silniki elektryczne czy transformatory.
• F/UTP (ekranowana folią): Posiada folię aluminiową owiniętą wokół wszystkich par przewodów. Zapewnia lepszą ochronę sygnału i jest szczególnie ważna, gdy kabel jest układany w pobliżu wspomnianych źródeł zakłóceń. W większości instalacji zewnętrznych, gdzie nie zawsze jesteśmy w stanie zachować odpowiednią odległość od innych kabli, F/UTP jest moim zdaniem rozsądnym minimum.
• S/FTP (ekranowana folią i oplotem): Oferuje najwyższy poziom ochrony, z indywidualnym ekranowaniem każdej pary przewodów folią oraz dodatkowym oplotem całego kabla. Stosowana jest w najbardziej wymagających środowiskach przemysłowych lub tam, gdzie absolutna niezawodność sygnału jest krytyczna.

Jeśli kabel ma leżeć daleko od innych instalacji elektrycznych, U/UTP może wystarczyć. Jeśli jednak będzie blisko kabli zasilających, silników czy innych źródeł zakłóceń, zdecydowanie warto dopłacić za F/UTP. To niewielki koszt w porównaniu do problemów z niestabilnym sygnałem.

Wersja żelowana czy "sucha" która technologia lepiej ochroni Twoją instalację?

Jak już wspomniałem, skrętki ziemne występują w dwóch głównych odmianach pod względem ochrony przed wodą:

• Kable żelowane: Zapewniają maksymalną ochronę przed wzdłużną penetracją wody dzięki wypełnieniu żelem hydrofobowym. Są idealne do miejsc o wysokiej wilgotności, terenów podmokłych lub tam, gdzie istnieje zwiększone ryzyko zalania kabla. Żel skutecznie blokuje wodę, nawet jeśli powłoka zewnętrzna zostanie uszkodzona. Minusem jest to, że żel może być nieco uciążliwy podczas zarabiania końcówek.
• Kable "suche": Również są przeznaczone do użytku zewnętrznego i posiadają powłokę PE. Nie mają jednak żelu. Mogą być łatwiejsze w obróbce i zarabianiu, ale oferują nieco mniejszą ochronę przed wzdłużną penetracją wody. Jeśli uszkodzenie powłoki nastąpi w miejscu, gdzie woda może swobodnie wniknąć, istnieje ryzyko, że będzie ona przemieszczać się wzdłuż kabla.

Moja rekomendacja: jeśli instalacja ma być w miejscu szczególnie narażonym na wilgoć lub chcesz mieć absolutny spokój ducha, wybierz kabel żelowany. W innych przypadkach, dobrej jakości "suchy" kabel ziemny również spełni swoje zadanie, zwłaszcza jeśli zastosujesz dodatkową ochronę w postaci peszla.

Na co zwrócić uwagę czytając specyfikację? Czysta miedź (CU) a domieszki (CCA)

To jest absolutnie kluczowy aspekt, który często jest pomijany, a ma ogromny wpływ na jakość i trwałość instalacji. Zawsze, ale to zawsze, szukaj kabli wykonanych z czystej miedzi (CU - Copper). Kable z czystej miedzi oferują najlepszą przewodność elektryczną, co przekłada się na niezawodność, wydajność (szczególnie przy zasilaniu PoE) i długowieczność. Są droższe, ale ich parametry i odporność na uszkodzenia mechaniczne (są bardziej elastyczne) są nieporównywalnie lepsze. W moim odczuciu, to jedyny słuszny wybór do każdej profesjonalnej i trwałej instalacji.

Z drugiej strony, ostrzegam przed kablami CCA (Copper Clad Aluminum), czyli aluminium pokrytym miedzią. Są one znacznie tańsze, ale mają gorsze parametry. Ich oporność jest wyższa, co prowadzi do większych strat sygnału i słabszej wydajności PoE. Są też mniej elastyczne i bardziej podatne na pękanie, zwłaszcza w niskich temperaturach, co w przypadku kabli ziemnych jest niedopuszczalne. Kable CCA absolutnie nie nadają się do zastosowań zewnętrznych i zasilania PoE, a ich użycie to proszenie się o kłopoty i częste awarie. Niestety, wielu sprzedawców nie informuje jasno o tym, że kabel jest CCA, dlatego zawsze warto dopytać lub sprawdzić specyfikację.

Najczęstsze zastosowania skrętki ziemnej od monitoringu po internet w altanie

Wszechstronność skrętki ziemnej jest naprawdę imponująca. Dzięki jej unikalnym właściwościom, możemy rozszerzyć możliwości naszej sieci daleko poza ściany budynku, tworząc inteligentne i bezpieczne przestrzenie zewnętrzne. Przyjrzyjmy się kilku popularnym zastosowaniom.

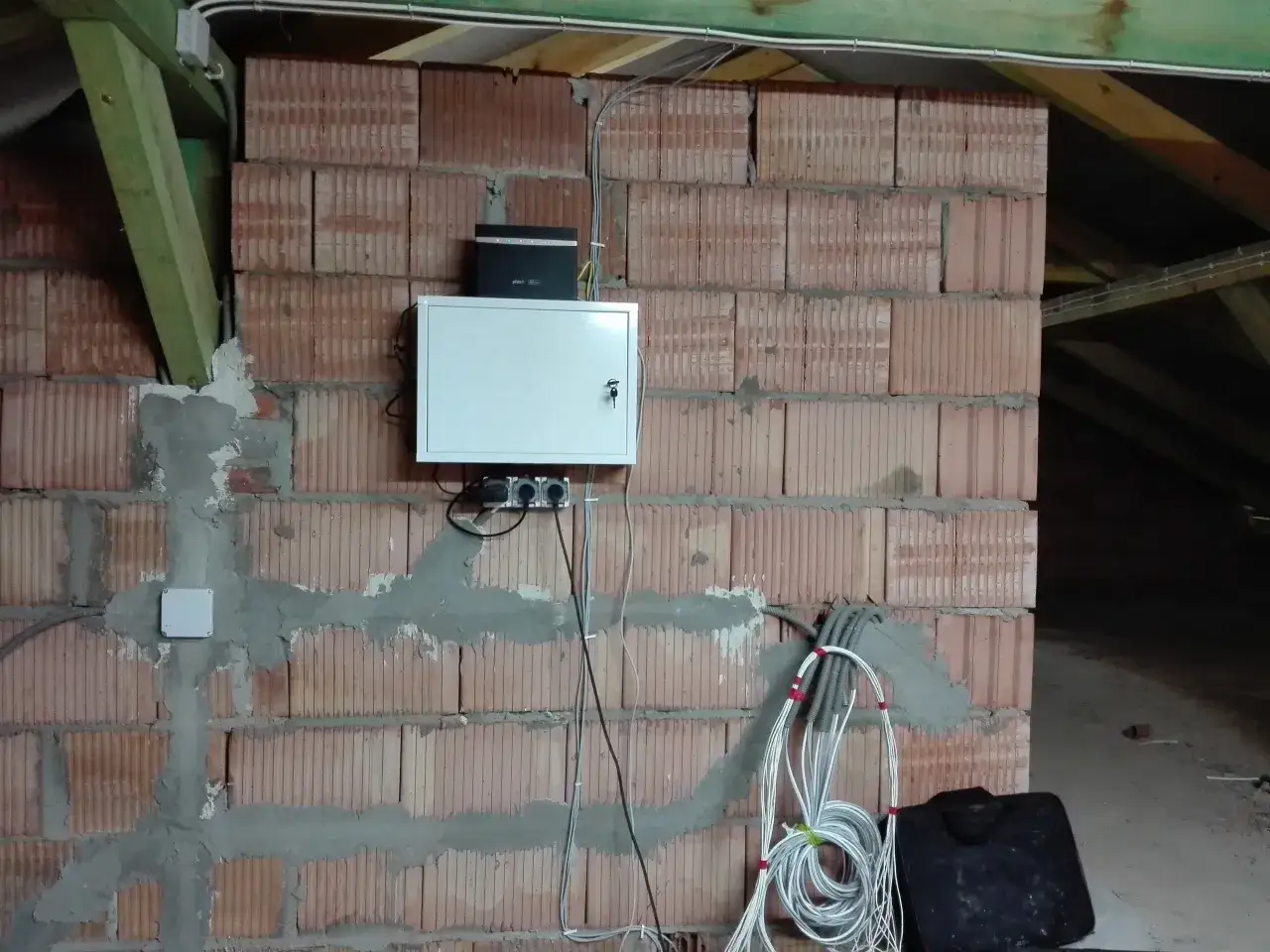

Monitoring CCTV i zasilanie PoE jak skrętka ziemna upraszcza instalację kamer?

Jednym z najpopularniejszych zastosowań skrętki ziemnej jest budowa systemów monitoringu wizyjnego (CCTV) na zewnątrz. Kluczową rolę odgrywa tu technologia PoE (Power over Ethernet). PoE pozwala na przesyłanie zarówno danych, jak i zasilania elektrycznego do urządzenia (np. kamery IP) za pomocą jednego kabla sieciowego. To ogromne uproszczenie instalacji!

Korzyści są oczywiste: mniej kabli do układania, prostsza instalacja, lepsza estetyka (brak plątaniny przewodów) i w efekcie niższe koszty robocizny. Zamiast prowadzić osobno kabel sieciowy i osobno zasilający do każdej kamery, wystarczy jedna skrętka ziemna. Dzięki jej odporności na warunki atmosferyczne, kamery zewnętrzne mogą działać niezawodnie przez cały rok, bez obaw o wilgoć czy uszkodzenia kabla. To rozwiązanie, które zawsze polecam moim klientom, planującym rozbudowany system monitoringu.

Stabilne połączenie między budynkami niezawodny internet w garażu lub biurze

Ile razy słyszałem narzekania na słaby zasięg Wi-Fi w garażu, altanie czy domku gościnnym? Rozszerzanie sieci domowej na inne budynki to idealne zastosowanie dla skrętki ziemnej. Zamiast polegać na niestabilnym i często zbyt słabym sygnale bezprzewodowym, możemy zapewnić stabilne i szybkie połączenie internetowe, które dorównuje temu w głównym budynku.

Niezależnie od tego, czy potrzebujesz internetu do pracy w biurze ogrodowym, do rozrywki w altanie, czy do podłączenia inteligentnych urządzeń w garażu, skrętka ziemna gwarantuje trwałość i odporność na warunki zewnętrzne. Zwykły kabel po prostu nie przetrwałby w ziemi, a mosty Wi-Fi, choć wygodne, często cierpią na spadki prędkości i niestabilność, zwłaszcza przy większych odległościach lub przeszkodach.

Nowoczesny ogród zasilanie i sterowanie oświetleniem oraz innymi urządzeniami

W dobie inteligentnych domów, nasze ogrody również stają się coraz bardziej "smart". Skrętka ziemna odgrywa tu kluczową rolę w tworzeniu nowoczesnych, zautomatyzowanych przestrzeni. Możemy ją wykorzystać do:

• Podłączania inteligentnego oświetlenia ogrodowego, które można sterować za pomocą aplikacji lub harmonogramów.
• Zasilania i sterowania systemami nawadniania, które automatycznie dostosowują się do warunków pogodowych.
• Łączności dla zewnętrznych punktów dostępu Wi-Fi, rozszerzając zasięg internetu na cały ogród.
• Zasilania niskonapięciowych urządzeń (np. przez PoE), takich jak czujniki ruchu, stacje pogodowe czy głośniki zewnętrzne.

Dzięki skrętce ziemnej, wszystkie te urządzenia mogą być ze sobą połączone w stabilną i niezawodną sieć, tworząc spójny ekosystem inteligentnego ogrodu, który działa bez zarzutu, niezależnie od pogody.

Montaż krok po kroku jak profesjonalnie położyć kabel ziemny?

Prawidłowy montaż skrętki ziemnej to podstawa jej długotrwałej i bezawaryjnej pracy. Nawet najlepszy kabel nie spełni swojej funkcji, jeśli zostanie źle ułożony. Jako doświadczony instalator, zawsze kładę nacisk na staranność i przestrzeganie kilku podstawowych zasad.

Na jakiej głębokości kopać? Bezpieczne minimum a zalecany standard

Głębokość, na której ułożysz kabel, ma kluczowe znaczenie dla jego bezpieczeństwa. Moje doświadczenie podpowiada, że zalecana głębokość to 30-70 cm. Dlaczego? Przede wszystkim, aby zminimalizować ryzyko uszkodzenia mechanicznego. Pomyśl o pracach ogrodowych szpadel czy glebogryzarka potrafią z łatwością przeciąć zbyt płytko ułożony kabel. Odpowiednia głębokość chroni również kabel przed ekstremalnymi wahaniami temperatury, które mogą wpływać na jego żywotność.

Pamiętaj, że 30 cm to absolutne minimum, a im głębiej, tym lepiej, zwłaszcza jeśli w przyszłości planujesz intensywne prace ziemne. Warto poświęcić trochę więcej czasu na kopanie, niż później szukać miejsca awarii.

Czy peszel lub rura osłonowa (arot) są konieczne? Wady i zalety obu rozwiązań

To pytanie często pojawia się w dyskusjach instalatorów. Skrętka ziemna jest zaprojektowana do bezpośredniego układania w gruncie, ale stosowanie dodatkowej rury osłonowej (np. peszla karbowanego lub rury HDPE) jest mocno zalecane, choć nie zawsze "konieczne".

Zalety peszla/rury osłonowej:

• Dodatkowa ochrona mechaniczna: Peszel stanowi kolejną barierę przed przypadkowym uszkodzeniem kabla, np. przez kamienie, korzenie drzew czy narzędzia ogrodowe.
• Ułatwienie przyszłej wymiany kabla: Jeśli kiedykolwiek zajdzie potrzeba wymiany kabla (np. na nowszą kategorię, w przypadku uszkodzenia), znacznie łatwiej będzie go przeciągnąć w peszlu niż odkopywać całą trasę.

Wady/kontrowersje:

• Niektórzy instalatorzy obawiają się, że w nieszczelnym peszlu może gromadzić się woda, tworząc swego rodzaju "wannę" dla kabla. Jest to argument, który ma sens, jeśli peszel nie jest dobrze uszczelniony na końcach i ma tendencję do zbierania wody. Dlatego, jeśli decydujesz się na peszel, wybierz szczelny peszel typu HDPE i zadbaj o jego odpowiednie zakończenie.

Podsumowując, choć skrętka ziemna może leżeć bezpośrednio w gruncie, ja zawsze rekomenduję użycie peszla. To niewielki dodatkowy koszt, który wielokrotnie zwraca się w przyszłości, zapewniając spokój i elastyczność.

Jak prawidłowo przygotować wykop i ułożyć kabel, aby służył latami?

Proces układania kabla ziemnego powinien być metodyczny. Oto kroki, które zawsze stosuję:

1. Przygotowanie wykopu: Wykop rów o odpowiedniej głębokości (30-70 cm) i szerokości, która pozwoli na swobodne ułożenie kabla lub peszla. Dno wykopu powinno być w miarę równe i pozbawione ostrych kamieni.
2. Podsypka piaskowa: Na dnie wykopu ułóż warstwę czystego piasku o grubości około 5-10 cm. Piasek działa jak poduszka, chroniąc kabel przed ostrymi kamieniami i nierównościami terenu.
3. Ułożenie kabla/peszla: Delikatnie ułóż kabel (lub kabel w peszlu) w wykopie. Pamiętaj, aby unikać ostrych zagięć, które mogą uszkodzić wewnętrzne żyły kabla. Zostaw niewielki luz, aby kabel nie był naprężony.
4. Zasypanie piaskiem: Przysyp kabel kolejną warstwą piasku (około 10-15 cm). Delikatnie ubij piasek, aby zapewnić stabilność.
5. Taśma ostrzegawcza: Nad warstwą piasku, bezpośrednio nad kablem, umieść niebieską folię ostrzegawczą. Jest to kluczowy element bezpieczeństwa, który w przyszłości zasygnalizuje obecność instalacji niskonapięciowej podczas ewentualnych prac ziemnych.
6. Zasypanie ziemią: Wypełnij resztę wykopu ziemią, którą wcześniej wykopałeś. Upewnij się, że teren jest wyrównany.

Praktyczne wskazówki: układanie obok kabli zasilających i wprowadzanie do budynku

Podczas planowania trasy kabla ziemnego, zwróć uwagę na jego położenie względem innych instalacji. Aby uniknąć zakłóceń elektromagnetycznych, staraj się układać skrętkę ziemną w pewnej odległości od kabli energetycznych. Minimalna odległość to zazwyczaj 30-50 cm, ale im większa, tym lepiej. Jeśli nie da się uniknąć krzyżowania, staraj się, aby krzyżowały się pod kątem 90 stopni.

Wprowadzanie kabla do budynku to kolejny newralgiczny punkt. Kabel musi być zabezpieczony przed wilgocią, gryzoniami i uszkodzeniami mechanicznymi. Zawsze używaj przepustów kablowych (np. rur ochronnych) w ścianie fundamentowej, które następnie należy szczelnie zabezpieczyć specjalnymi masami uszczelniającymi lub pianką montażową, odporną na wilgoć i gryzonie. Zapewni to, że woda nie dostanie się do wnętrza budynku, a gryzonie nie przegryzą kabla w miejscu jego wejścia.

Tych błędów unikaj! Najczęstsze pomyłki przy instalacji skrętki zewnętrznej

W mojej karierze widziałem wiele instalacji, które wymagały poprawek z powodu prostych, ale kosztownych błędów. Chcę, abyś Ty ich uniknął. Oto najczęstsze pomyłki, które mogą zniweczyć Twoje wysiłki.

Zbyt płytkie zakopanie kabla prosta droga do awarii

Jak już wspomniałem, zbyt płytkie zakopanie kabla to jeden z najczęstszych grzechów. Ryzykujesz mechaniczne uszkodzenie kabla podczas rutynowych prac ogrodowych szpadel, kosa spalinowa, a nawet narzędzia do aeracji trawnika mogą go uszkodzić. Poza tym, płytko ułożony kabel jest bardziej narażony na wahania temperatury, co przyspiesza jego degradację. To prosta droga do awarii, która zawsze wymaga ponownego kopania i wymiany, generując niepotrzebne koszty i frustrację.

Brak zapasu kabla i ostre zagięcia jak uniknąć problemów z sygnałem?

Kolejny błąd to brak myślenia o przyszłości. Zawsze zalecam pozostawienie niewielkiego zapasu kabla (tzw. pętli serwisowej) na obu końcach instalacji, zwłaszcza przy wprowadzaniu do budynku. Ten zapas jest bezcenny w przypadku przyszłych napraw, rekonfiguracji złącz czy nawet wymiany uszkodzonego fragmentu. Bez niego, każda drobna usterka oznacza konieczność wymiany znacznie dłuższego odcinka kabla.

Równie ważne jest unikanie ostrych zagięć kabla. Ostre zagięcia mogą fizycznie uszkodzić wewnętrzne przewody, prowadząc do degradacji sygnału, zwiększenia tłumienia i przesłuchów. Zawsze przestrzegaj zasady minimalnego promienia gięcia, który jest określony w specyfikacji kabla zazwyczaj jest to kilkukrotność średnicy kabla. Traktuj kabel delikatnie, a odwdzięczy Ci się stabilnym sygnałem.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Niewłaściwe zarobienie końcówek i brak zabezpieczenia przed wilgocią

Nawet najlepszy kabel ziemny nie zadziała prawidłowo, jeśli jego końcówki nie zostaną odpowiednio zarobione i zabezpieczone. Prawidłowe zarobienie złącz RJ45 lub modułów keystone, zgodnie ze standardami (T568A/B), jest fundamentalne dla integralności sygnału. Błędy w kolejności żył lub niedokładne zaciskanie prowadzą do niestabilnego połączenia lub jego całkowitego braku.

Co więcej, końcówki kabla, nawet jeśli są wewnątrz budynku, muszą być odpowiednio zabezpieczone przed wilgocią, zwłaszcza jeśli kabel wchodzi bezpośrednio z zewnątrz. Użycie hermetycznych złączek, specjalnych puszek przyłączeniowych o wysokim stopniu ochrony IP (np. IP67) lub odpowiednich taśm izolacyjnych jest kluczowe. Wilgoć, która dostanie się do złącz, może spowodować korozję i awarię całej instalacji. Pamiętaj, że diabeł tkwi w szczegółach, a te detale decydują o długotrwałej niezawodności Twojej sieci.
