Zastanawiasz się, czy popularna skrętka UTP kategorii 5e wciąż jest dobrym wyborem dla Twojej domowej sieci? Ten artykuł to kompleksowy przewodnik, który wyjaśni jej specyfikację, porówna ją z nowszymi standardami, wskaże kluczowe aspekty zakupu i nauczy Cię, jak samodzielnie zarobić kabel, pomagając podjąć świadomą decyzję o budowie stabilnej i efektywnej sieci.
Skrętka UTP 5e: Niezawodny wybór do sieci 1 Gb/s i dlaczego wciąż jest popularna
- Kabel UTP kat. 5e obsługuje prędkość do 1 Gb/s na dystansie do 100 metrów, co jest wystarczające dla większości domowych sieci.
- Działa z pasmem przenoszenia 100 MHz, zapewniając stabilną transmisję danych.
- Kluczowe dla jakości jest wybranie kabla z żyłami z czystej miedzi (Cu), unikając gorszych kabli CCA (aluminium miedziowane).
- W Polsce do zarabiania wtyków RJ45 powszechnie stosuje się standard T568B.
- Jest to ekonomiczne i w pełni wystarczające rozwiązanie do domowych sieci LAN, monitoringu IP i PoE (przy kablach Cu).
Skrętka UTP 5e: Dlaczego ten "stary" standard wciąż jest królem domowych sieci?
Co to jest skrętka UTP kat. 5e i dlaczego jej popularność nie słabnie?
Skrętka UTP kategorii 5e, często określana jako Cat 5e, to nic innego jak nieekranowany kabel (U/UTP), który od lat stanowi kręgosłup wielu sieci Ethernet. Mimo upływu czasu i pojawienia się nowszych standardów, jej popularność wciąż jest ogromna, zwłaszcza w zastosowaniach domowych i małych biurach. Dlaczego? Przede wszystkim ze względu na optymalny stosunek ceny do wydajności.
Ten typ kabla został zaprojektowany do obsługi sieci o prędkości do 1 Gb/s (1000Base-T), z pasmem przenoszenia wynoszącym 100 MHz. Maksymalna zalecana długość jednego segmentu to 100 metrów. Dla większości użytkowników internetu, nawet tych z łączami światłowodowymi, prędkość 1 Gb/s jest w zupełności wystarczająca do płynnego streamingu 4K, grania online czy pracy zdalnej. Właśnie dlatego Cat 5e pozostaje tak atrakcyjnym i ekonomicznym wyborem.

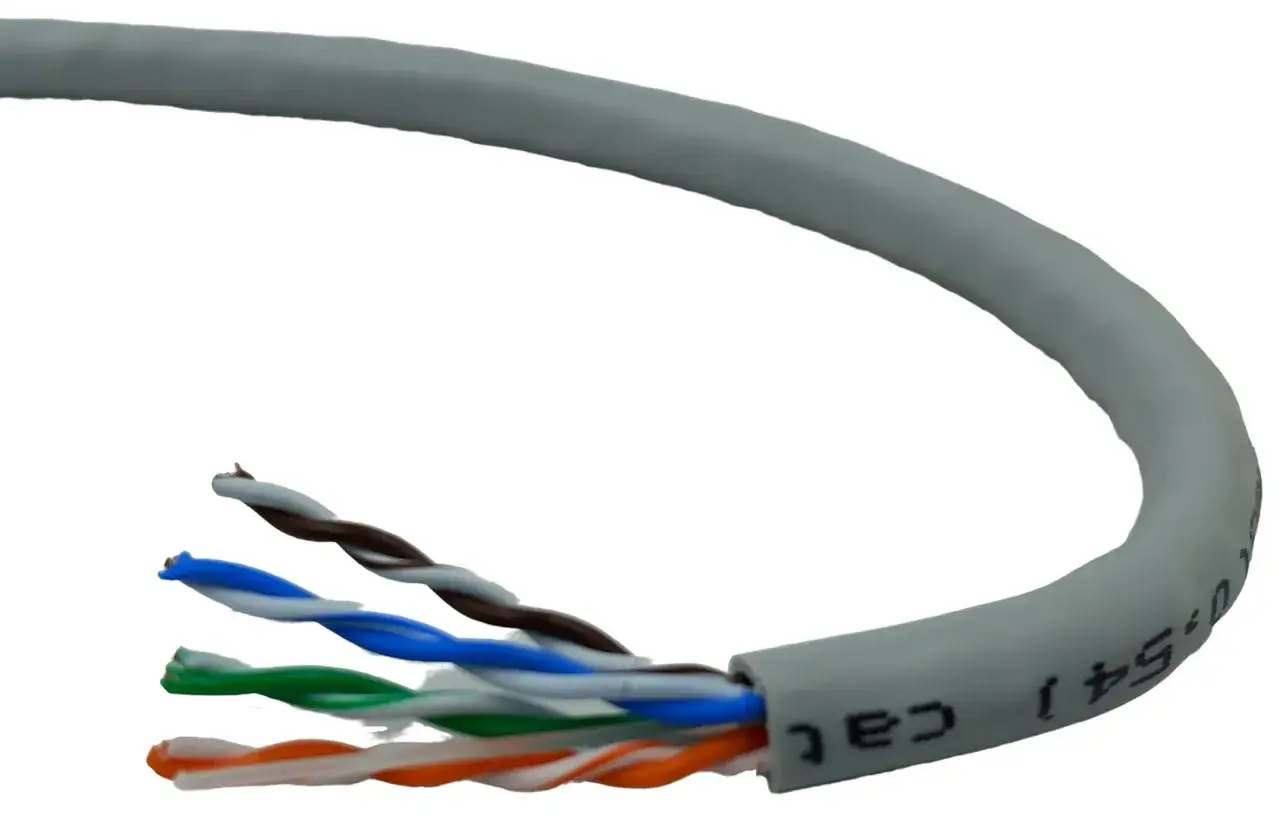

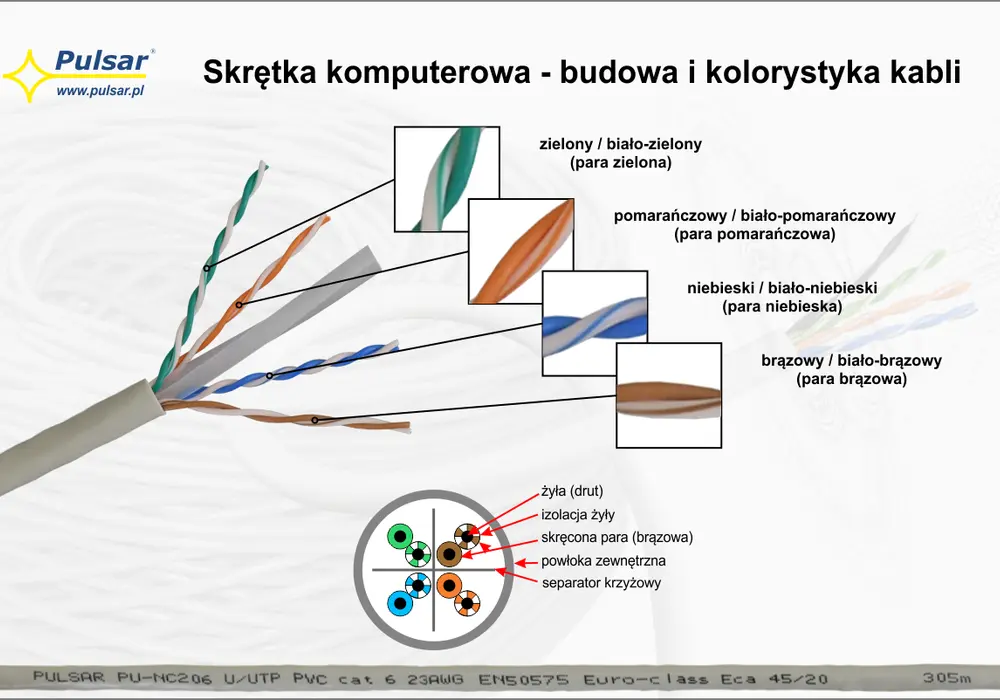

Anatomia kabla: Zrozumieć budowę i rolę 4 par przewodów
Zaglądając do wnętrza kabla UTP kat. 5e, znajdziemy cztery pary przewodów, skręconych ze sobą. Daje to łącznie osiem żył, z których każda ma swoją izolację. Kluczowym elementem jest właśnie to skręcenie par. Nie jest to bynajmniej zabieg estetyczny, a inżynieryjne rozwiązanie mające na celu redukcję zakłóceń elektromagnetycznych (EMI) oraz tzw. przesłuchów (crosstalk), czyli wzajemnego wpływu sygnałów przesyłanych w sąsiednich parach. Dzięki temu dane są przesyłane stabilniej i z mniejszą liczbą błędów.
Warto pamiętać, że UTP (Unshielded Twisted Pair) oznacza, że jest to kabel nieekranowany. Oznacza to brak dodatkowej warstwy ochronnej (np. folii aluminiowej czy oplotu) wokół poszczególnych par przewodów lub całego kabla. W środowiskach o niskim poziomie zakłóceń, takich jak większość domów, jest to w pełni wystarczające i pozwala na zachowanie niższej ceny oraz większej elastyczności kabla.
Kluczowe parametry skrętki 5e, które musisz znać przed zakupem
Zanim zdecydujesz się na zakup, warto dokładnie zrozumieć, co oznaczają poszczególne parametry skrętki Cat 5e. To pozwoli Ci na podjęcie świadomej decyzji i uniknięcie niepotrzebnych wydatków.
Prędkość do 1 Gb/s: Czy na pewno nie potrzebujesz więcej?
Skrętka kategorii 5e jest w stanie bez problemu obsługiwać sieci Ethernet o prędkości 1 Gb/s (1000Base-T). I tu pojawia się kluczowe pytanie: czy naprawdę potrzebujesz więcej? W moim doświadczeniu, dla zdecydowanej większości użytkowników domowych, a także dla wielu małych firm, gdzie prędkość dostępu do internetu rzadko przekracza 1 Gb/s, ten standard jest w pełni wystarczający. Oczywiście, na rynku są już dostępne kable obsługujące 2.5 Gb/s, 5 Gb/s czy nawet 10 Gb/s, ale czy Twoje urządzenia końcowe i dostawca internetu są w stanie dostarczyć takie prędkości? Często okazuje się, że inwestycja w droższe kable o wyższej przepustowości jest po prostu zbędna.
Pasmo 100 MHz: Co ten parametr oznacza dla Twojej sieci?
Pasmo przenoszenia kabla, w przypadku Cat 5e wynoszące 100 MHz, można porównać do szerokości autostrady. Im szersza autostrada (większe pasmo), tym więcej samochodów (danych) może nią przejechać jednocześnie. Dla stabilnej pracy sieci gigabitowej, pasmo 100 MHz jest w zupełności wystarczające. Choć niektórzy producenci podają rozszerzoną charakterystykę do 155-200 MHz, to standardowo Cat 5e operuje w tym zakresie. To właśnie dzięki temu parametrowi kabel jest w stanie efektywnie przesyłać dane z prędkością 1 Gb/s, zapewniając płynność komunikacji w Twojej sieci.
Magiczna granica 100 metrów: Jak daleko sięgnie Twój sygnał?
Standardowo, maksymalna zalecana długość jednego segmentu kabla UTP kat. 5e wynosi 100 metrów. W praktyce często mówi się o 90 metrach dla instalacji horyzontalnej (w ścianach, podłodze) plus 10 metrach na kable krosowe (patch cords) łączące urządzenia z gniazdkami. Co dzieje się, gdy przekroczymy ten limit? Sygnał zaczyna słabnąć, co może prowadzić do spadku jakości połączenia, utraty pakietów, a nawet całkowitej niestabilności sieci. Jeśli potrzebujesz połączyć urządzenia na większe odległości, rozwiązaniem jest zastosowanie aktywnych urządzeń sieciowych, takich jak switche lub repeatery, które wzmacniają sygnał i pozwalają na budowanie dłuższych segmentów sieci.

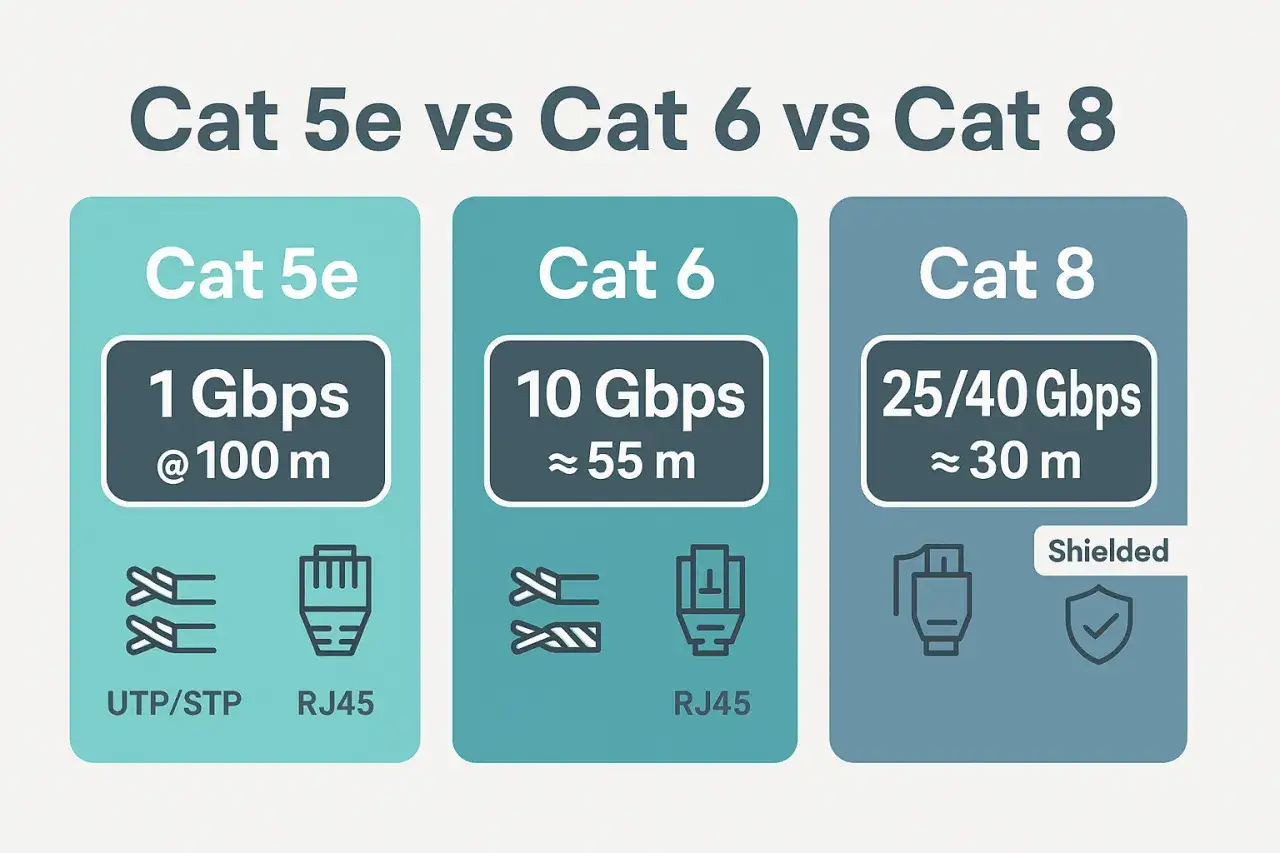

Skrętka 5e vs 6: Kiedy warto dopłacić, a kiedy to zbędny wydatek?
To jedno z najczęściej zadawanych pytań. Różnica w cenie między Cat 5e a Cat 6 nie jest kolosalna, ale czy zawsze warto inwestować w nowszy standard? Przyjrzyjmy się temu bliżej.
Porównanie wydajności: Pasmo, prędkość i odporność na zakłócenia
Główne różnice między Cat 5e a Cat 6 leżą w paśmie przenoszenia i, co za tym idzie, w potencjalnej wydajności. Jak już wspomniałem, Cat 5e oferuje pasmo 100 MHz. Kategoria 6 to już 250 MHz, co oznacza ponad dwukrotnie większą "pojemność" dla przesyłanych danych. Obie kategorie są w stanie obsłużyć 1 Gb/s na dystansie do 100 metrów. Jednak Cat 6 ma tę przewagę, że na krótszych dystansach, do około 55 metrów, może obsłużyć prędkość 10 Gb/s. Wyższe pasmo w Cat 6 przekłada się również na lepszą odporność na zakłócenia, co jest istotne w bardziej wymagających środowiskach. Poniższa tabela podsumowuje kluczowe różnice:
| Cecha | Kategoria 5e | Kategoria 6 |
|---|---|---|
| Pasmo przenoszenia | 100 MHz | 250 MHz |
| Prędkość (do 100m) | 1 Gb/s | 1 Gb/s |
| Prędkość (krótkie dystanse) | - | 10 Gb/s (do 55m) |
| Odporność na zakłócenia | Standardowa | Lepsza (dzięki budowie) |
| Koszt | Niższy | Wyższy (o 10-20%) |
Różnice w budowie: Dlaczego kabel kat. 6 jest grubszy?
Różnice w wydajności wynikają bezpośrednio z odmiennej budowy kabli. Kable kategorii 6 są zazwyczaj grubsze i mniej elastyczne niż Cat 5e. Wynika to z kilku czynników. Po pierwsze, często mają ciaśniejszy skręt żył, co dodatkowo poprawia ich odporność na zakłócenia. Po drugie, wiele kabli Cat 6 posiada wewnętrzny separator (tzw. kros lub splajn), który fizycznie oddziela poszczególne pary przewodów. Ten plastikowy element zapobiega ich stykaniu się i minimalizuje przesłuchy, co jest kluczowe dla osiągnięcia wyższego pasma i stabilności sygnału.
Decyzja: Wybieramy kabel do domu, biura i dla gracza
Podjęcie decyzji o wyborze kabla zależy od Twoich indywidualnych potrzeb i planów na przyszłość. Oto moje praktyczne wskazówki:
- Dla domu i małego biura: Jeśli Twoja prędkość internetu nie przekracza 1 Gb/s, a budżet jest ograniczony, kategoria 5e jest w pełni wystarczająca. Bez problemu obsłuży streaming, pracę zdalną i podstawowy gaming. To ekonomiczny i niezawodny wybór, który sprawdzi się w większości scenariuszy.
- Dla przyszłościowych instalacji: Jeśli planujesz budowę nowej sieci i chcesz być przygotowany na szybsze łącza internetowe (powyżej 1 Gb/s) w przyszłości lub wiesz, że Twoje środowisko jest narażone na większe zakłócenia (np. bliskość urządzeń generujących silne pole elektromagnetyczne), warto rozważyć Cat 6. Daje to pewien margines bezpieczeństwa i możliwość rozbudowy bez konieczności wymiany okablowania.
- Dla graczy i wymagających użytkowników: Dla graczy kluczowa jest stabilność i niskie opóźnienia, a niekoniecznie maksymalna przepustowość, która często i tak jest ograniczana przez serwery gier. Kategoria 5e w pełni zapewnia te parametry przy łączu 1 Gb/s. Cat 6 może być rozważana tylko w bardzo specyficznych scenariuszach, np. do bardzo szybkiego transferu danych w sieci lokalnej na krótkich dystansach, ale dla typowego gamingu online, różnica będzie niezauważalna.
Pułapki na kupujących: Jak rozpoznać dobrą skrętkę i nie dać się oszukać?
Rynek kabli sieciowych jest ogromny, a co za tym idzie, łatwo natknąć się na produkty niskiej jakości. Wiedza o tym, na co zwracać uwagę, jest kluczowa dla budowy stabilnej i niezawodnej sieci.
Miedź (Cu) vs CCA: Najważniejsza decyzja, która wpłynie na stabilność Twojej sieci
To jest moim zdaniem najważniejsza informacja, jaką powinieneś wynieść z tego artykułu, jeśli chodzi o zakup kabla. Na rynku dostępne są kable z żyłami wykonanymi w 100% z czystej miedzi (Cu) oraz znacznie tańsze kable z aluminium miedziowanego (CCA - Copper-Clad Aluminium). Różnica jest kolosalna:
- Kable z czystej miedzi (Cu): Są zgodne z normami, zapewniają stabilną transmisję danych, charakteryzują się niską rezystancją i są bezpieczne dla zasilania PoE (Power over Ethernet). To jest standard, którego powinieneś szukać.
- Kable z aluminium miedziowanego (CCA): Mają aluminiowy rdzeń pokryty cienką warstwą miedzi. Ich rezystancja jest znacznie wyższa, są bardziej łamliwe i podatne na uszkodzenia. Ich użycie prowadzi do strat pakietów, spowalnia sieć i może powodować niestabilność połączenia. Co gorsza, są absolutnie odradzane do zastosowań z PoE, ponieważ wysoka rezystancja może prowadzić do nadmiernego nagrzewania się kabla, spadków napięcia, niestabilnej pracy urządzeń, a nawet ich trwałego uszkodzenia!
Unikaj kabli CCA za wszelką cenę, chyba że potrzebujesz bardzo krótkiego kabla patch do mało wymagających zastosowań i masz świadomość wszystkich wad.
Jak odróżnić kabel miedziany od aluminiowego (CCA) w praktyce?
Rozpoznanie kabla miedzianego od CCA nie zawsze jest proste, ale istnieją pewne wskazówki:
- Sprawdź opis produktu: Zawsze szukaj oznaczeń takich jak "100% miedzi", "Cu", "Solid Copper". Jeśli w opisie pojawia się "CCA", "Copper-Clad Aluminium", "miedziowany" lub brak jest jakiejkolwiek informacji o materiale żył, potraktuj to jako sygnał ostrzegawczy.
- Obejrzyj przekrój żyły: Jeśli masz możliwość, delikatnie zeskrob izolację z jednej żyły. Czysta miedź będzie miała jednolity, miedziany kolor w całym przekroju. Kabel CCA będzie miał srebrny, aluminiowy rdzeń pod cienką, miedzianą warstwą.
- Test na elastyczność: Kable CCA są zazwyczaj sztywniejsze i bardziej łamliwe niż elastyczne kable miedziane. Miedź jest bardziej plastyczna i odporna na wielokrotne zginanie.
Na co jeszcze zwrócić uwagę w sklepie? Rodzaj izolacji (PVC, PE, LSOH)
Oprócz materiału żył, ważny jest również rodzaj izolacji, który określa przeznaczenie kabla:
- PVC (Polichlorek winylu): To standardowa izolacja, którą znajdziesz w większości kabli przeznaczonych do użytku wewnętrznego. Jest elastyczna i wystarczająco trwała do instalacji w pomieszczeniach.
- PE (Polietylen): Izolacja odporna na warunki atmosferyczne i promieniowanie UV. Kable z izolacją PE są przeznaczone do zastosowań zewnętrznych, np. do prowadzenia sieci między budynkami.
- Kable żelowane/ziemne: Posiadają dodatkową ochronę przed wilgocią (np. wypełnienie żelem) i są przeznaczone do układania bezpośrednio w ziemi.
- LSOH/LSZH (Low Smoke Zero Halogen): To izolacja o niskiej emisji dymu i zerowej zawartości halogenów. Stosowana jest w miejscach publicznych, budynkach użyteczności publicznej i wszędzie tam, gdzie wymagane są podwyższone standardy bezpieczeństwa pożarowego. W przypadku pożaru, kable LSOH emitują znacznie mniej toksycznych oparów.

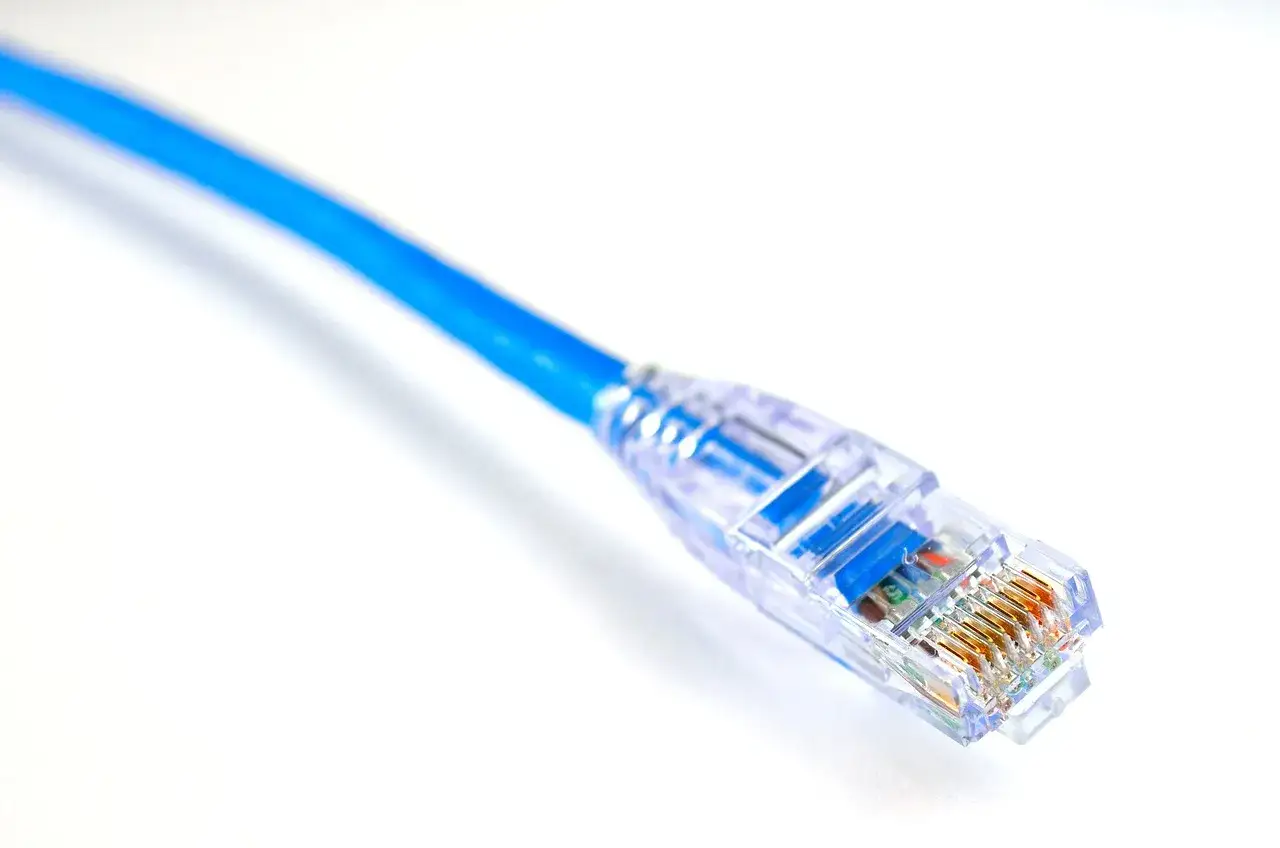

Zrób to sam: Jak poprawnie zarobić kabel sieciowy wtykiem RJ45?
Samodzielne zarobienie kabla sieciowego to umiejętność, która przyda się każdemu majsterkowiczowi. Pozwala na tworzenie kabli o niestandardowej długości i oszczędza pieniądze. To naprawdę nie jest trudne!
Niezbędne narzędzia, czyli Twój mini-warsztat sieciowy
Aby sprawnie i poprawnie zarobić kabel sieciowy, potrzebujesz kilku podstawowych narzędzi:
- Zaciskarka do wtyków RJ45 (crimper): To narzędzie, które służy do zaciśnięcia wtyku na kablu, zapewniając trwałe połączenie.
- Ściągacz izolacji (stripper) do kabli sieciowych: Ułatwia i przyspiesza zdjęcie zewnętrznej izolacji kabla bez uszkodzenia wewnętrznych żył.
- Tester kabli sieciowych (opcjonalny, ale wysoce zalecany): Pozwala na weryfikację poprawności połączenia po zarobieniu kabla. Dzięki niemu od razu dowiesz się, czy wszystkie żyły zostały prawidłowo podłączone i czy nie ma zwarć lub przerw.
Standard T568B: Jedyna słuszna kolejność kolorów w Polsce
Istnieją dwa główne standardy kolejności ułożenia kolorów żył w kablach sieciowych: T568A i T568B. Choć oba są poprawne, to w Polsce i Europie zdecydowanie dominuje standard T568B. Aby kabel działał jako tzw. kabel prosty (straight-through), czyli do łączenia urządzeń różnych typów (np. komputer-router, switch-komputer), oba jego końce muszą być zarobione według tego samego standardu (czyli T568B). Jeśli zarobisz jeden koniec według T568A, a drugi według T568B, stworzysz kabel krosowany (crossover), który ma inne zastosowania (np. łączenie dwóch komputerów bezpośrednio bez switcha, choć dziś większość urządzeń automatycznie wykrywa typ kabla).
Instrukcja krok po kroku: Od zdjęcia izolacji po zaciśnięcie wtyku
Oto szczegółowa instrukcja, jak zarobić kabel sieciowy wtykiem RJ45 według standardu T568B:
- Przygotowanie kabla: Za pomocą ściągacza izolacji delikatnie zdejmij zewnętrzną izolację kabla na długości około 2-3 cm. Uważaj, aby nie uszkodzić izolacji wewnętrznych żył.
- Rozplątywanie żył: Rozplącz cztery skręcone pary przewodów i wyprostuj je. Będzie to wymagało trochę cierpliwości.
-
Ułożenie kolorów (T568B): Ułóż żyły w następującej kolejności od lewej do prawej, patrząc na wtyk tak, aby blaszki były skierowane do góry, a otwór na kabel do siebie:
- Biało-Pomarańczowy
- Pomarańczowy
- Biało-Zielony
- Niebieski
- Biało-Niebieski
- Zielony
- Biało-Brązowy
- Brązowy
- Przycięcie żył: Wyrównaj wszystkie żyły i przytnij je na odpowiednią długość, około 1,2-1,5 cm od końca zewnętrznej izolacji kabla. Jest to ważne, aby po włożeniu do wtyku zewnętrzna izolacja kabla znalazła się pod zaciskiem wtyku, co zapewni stabilność i ochronę przed wyrwaniem.
- Włożenie do wtyku: Ostrożnie wsuń ułożone żyły do wtyku RJ45, upewniając się, że każdy przewód trafił do odpowiedniego pinu, a ich kolejność się nie zmieniła. Sprawdź, czy końcówki żył dotykają przedniej ścianki wtyku to gwarantuje dobry kontakt.
- Zaciskanie: Włóż wtyk z żyłami do zaciskarki i zaciśnij go mocno, aż usłyszysz charakterystyczny klik. Upewnij się, że wszystkie piny zostały prawidłowo dociśnięte, a zacisk na zewnętrznej izolacji kabla jest solidny.
- Testowanie (opcjonalnie): Jeśli posiadasz tester kabli, podłącz do niego oba końce zarobionego kabla. Tester sprawdzi ciągłość i poprawność połączeń, sygnalizując ewentualne błędy. To najlepszy sposób na upewnienie się, że kabel działa bez zarzutu.
Gdzie skrętka kat. 5e sprawdzi się idealnie? Praktyczne zastosowania
Skrętka Cat 5e to prawdziwy koń roboczy w świecie sieci. Jej uniwersalność i niezawodność sprawiają, że znajduje zastosowanie w wielu obszarach.
Budowa domowej sieci LAN: Podłączanie komputerów, routera i smart TV
Dla większości domowych sieci LAN, skrętka kategorii 5e jest idealnym i w pełni wystarczającym rozwiązaniem. Możesz jej używać do podłączania komputerów stacjonarnych, laptopów (jeśli mają port Ethernet), routerów, konsol do gier, telewizorów Smart TV, odtwarzaczy multimedialnych i innych urządzeń sieciowych. Jak już wspominałem, przepustowość 1 Gb/s, którą oferuje Cat 5e, jest więcej niż wystarczająca do płynnego streamingu w jakości 4K, grania online bez lagów i komfortowej pracy zdalnej. Nie ma sensu przepłacać za droższe kable, jeśli Twoje urządzenia i łącze internetowe nie wykorzystają ich pełnego potencjału.
Monitoring IP (CCTV) i zasilanie PoE: Czy kat. 5e daje radę?
Tak, kable kategorii 5e są powszechnie stosowane w systemach monitoringu IP (CCTV) oraz do zasilania urządzeń przez Ethernet (PoE - Power over Ethernet). To bardzo wygodne rozwiązanie, które pozwala na przesyłanie danych i zasilania jednym kablem. Jednak w przypadku PoE, absolutnie kluczowe jest użycie kabli z żyłami wykonanymi w 100% z czystej miedzi (Cu). Kable CCA, ze względu na swoją wysoką rezystancję, mogą prowadzić do znacznych spadków napięcia na dłuższych odcinkach, co skutkuje niestabilną pracą kamer, ich restartowaniem się, a nawet trwałym uszkodzeniem. Zawsze upewnij się, że do zasilania PoE używasz kabli Cu!
Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?
Instalacje niskobudżetowe i tymczasowe: Gdzie liczy się stosunek ceny do jakości
Skrętka Cat 5e to również doskonały wybór dla instalacji o ograniczonym budżecie oraz dla rozwiązań tymczasowych. Oferuje ona bardzo dobry stosunek ceny do jakości, dostarczając niezawodną wydajność 1 Gb/s za znacznie niższą cenę niż kable wyższych kategorii. Jeśli budujesz sieć w miejscu, gdzie koszty są priorytetem, a wymagania dotyczące przepustowości nie przekraczają gigabitu, Cat 5e będzie strzałem w dziesiątkę. Jest to również idealny wybór do tworzenia tymczasowych połączeń, np. na eventach czy w szybko zmieniających się środowiskach biurowych.
