Skrętka żelowana: Jak zbudować trwałą sieć zewnętrzną?

Planowanie niezawodnej sieci zewnętrznej lub ziemnej to inwestycja, która wymaga przemyślanych decyzji. Wybór odpowiedniego okablowania jest tutaj kluczowy, a skrętka żelowana często okazuje się optymalnym, a wręcz jedynym słusznym rozwiązaniem. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć specyfikę tego typu kabla, dokonać właściwego zakupu i przeprowadzić instalację, która posłuży latami.

Dlaczego zwykła skrętka nie przetrwa na zewnątrz? Klucz do zrozumienia kabli żelowanych

Zacznijmy od podstaw: dlaczego w ogóle potrzebujemy specjalnych kabli do zastosowań zewnętrznych? Odpowiedź jest prosta warunki panujące poza budynkiem są diametralnie różne od tych wewnątrz. Wilgoć, promieniowanie UV, wahania temperatur, a nawet szkodniki to czynniki, które w bardzo krótkim czasie zniszczą standardowy kabel wewnętrzny. Skrętka żelowana została zaprojektowana właśnie po to, by sprostać tym wyzwaniom, zapewniając niezawodność, której oczekujemy od profesjonalnej instalacji.

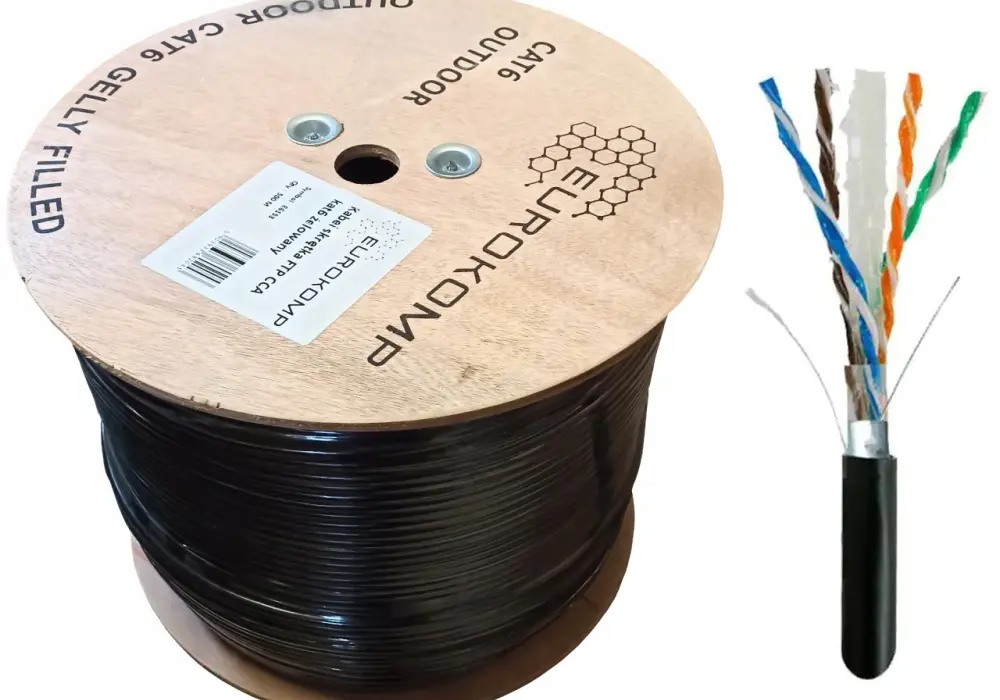

Co to jest skrętka ziemna żelowana i jak jest zbudowana?

Skrętka ziemna żelowana to nic innego jak specjalistyczny przewód teleinformatyczny, który został zaprojektowany z myślą o pracy w trudnych warunkach zewnętrznych, w tym do bezpośredniego układania w ziemi. Jej konstrukcja znacząco odbiega od standardowych kabli wewnętrznych. Kluczowymi elementami, które zapewniają jej wyjątkową odporność, są hydrofobowy żel wypełniający wnętrze kabla oraz wytrzymała zewnętrzna powłoka z polietylenu (PE).

W praktyce oznacza to, że każda żyła, a także przestrzenie między nimi, są otoczone specjalną substancją, która chroni przewodnik przed szkodliwym działaniem wody i wilgoci. Zewnętrzna warstwa kabla jest z kolei przystosowana do radzenia sobie z promieniowaniem słonecznym, mrozem i innymi czynnikami atmosferycznymi, które dla zwykłego kabla byłyby wyrokiem.

Rola żelu hydrofobowego: Twoja polisa ubezpieczeniowa od wilgoci

Żel hydrofobowy to prawdziwy bohater skrętki żelowanej. Jego głównym zadaniem jest całkowite wypełnienie wszelkich pustych przestrzeni między poszczególnymi parami przewodów, a także między nimi a powłoką zewnętrzną. Dlaczego to takie ważne? Ponieważ w przypadku uszkodzenia zewnętrznej izolacji kabla, woda nie jest w stanie swobodnie przemieszczać się wzdłuż kabla. Żel skutecznie blokuje jej drogę, zapobiegając wnikaniu wilgoci do wnętrza na dłuższych odcinkach. To właśnie dzięki niemu, nawet jeśli kabel zostanie nacięty, uszkodzenie będzie lokalne, a reszta instalacji pozostanie nienaruszona. Bez tej ochrony, woda mogłaby migrować na wiele metrów, powodując korozję przewodników i degradację sygnału, co w efekcie prowadziłoby do całkowitej awarii sieci. To właśnie dlatego, moim zdaniem, żel jest krytycznym elementem zapewniającym długotrwałą niezawodność instalacji w trudnych warunkach.

Tarcza ochronna, czyli powłoka PE odporna na słońce (UV) i mróz

Oprócz żelu, równie istotna jest zewnętrzna powłoka kabla. W przypadku skrętki żelowanej jest ona wykonana z polietylenu (PE). To kluczowa różnica w porównaniu do standardowych kabli wewnętrznych, które zazwyczaj posiadają powłokę z PVC. PVC, choć świetnie sprawdza się w pomieszczeniach, pod wpływem promieniowania UV szybko degraduje, staje się kruche i pęka, odsłaniając wnętrze kabla na działanie wilgoci. Powłoka PE jest natomiast odporna na promieniowanie UV, co zapewnia jej trwałość i elastyczność przez wiele lat ekspozycji na słońce. Dodatkowo, kable żelowane z powłoką PE charakteryzują się szerokim zakresem temperatur pracy, typowo od -30°C do +60°C. Dzięki temu są w stanie wytrzymać zarówno siarczyste mrozy, jak i upalne lata, bez utraty swoich właściwości. Ta solidna konstrukcja to gwarancja długotrwałej żywotności i niezawodności Twojej sieci w każdych warunkach atmosferycznych.

Wybór idealnego kabla do Twojego projektu: UTP czy FTP? Kategoria 5e czy 6?

Decyzja o wyborze odpowiedniego kabla to nie tylko kwestia odporności na warunki zewnętrzne, ale także specyfiki Twojej sieci. Musimy zastanowić się nad tym, czy potrzebujesz ekranowania oraz jaką przepustowość ma zapewnić Twoja instalacja. Poniżej wyjaśniam, jak podjąć te kluczowe decyzje.

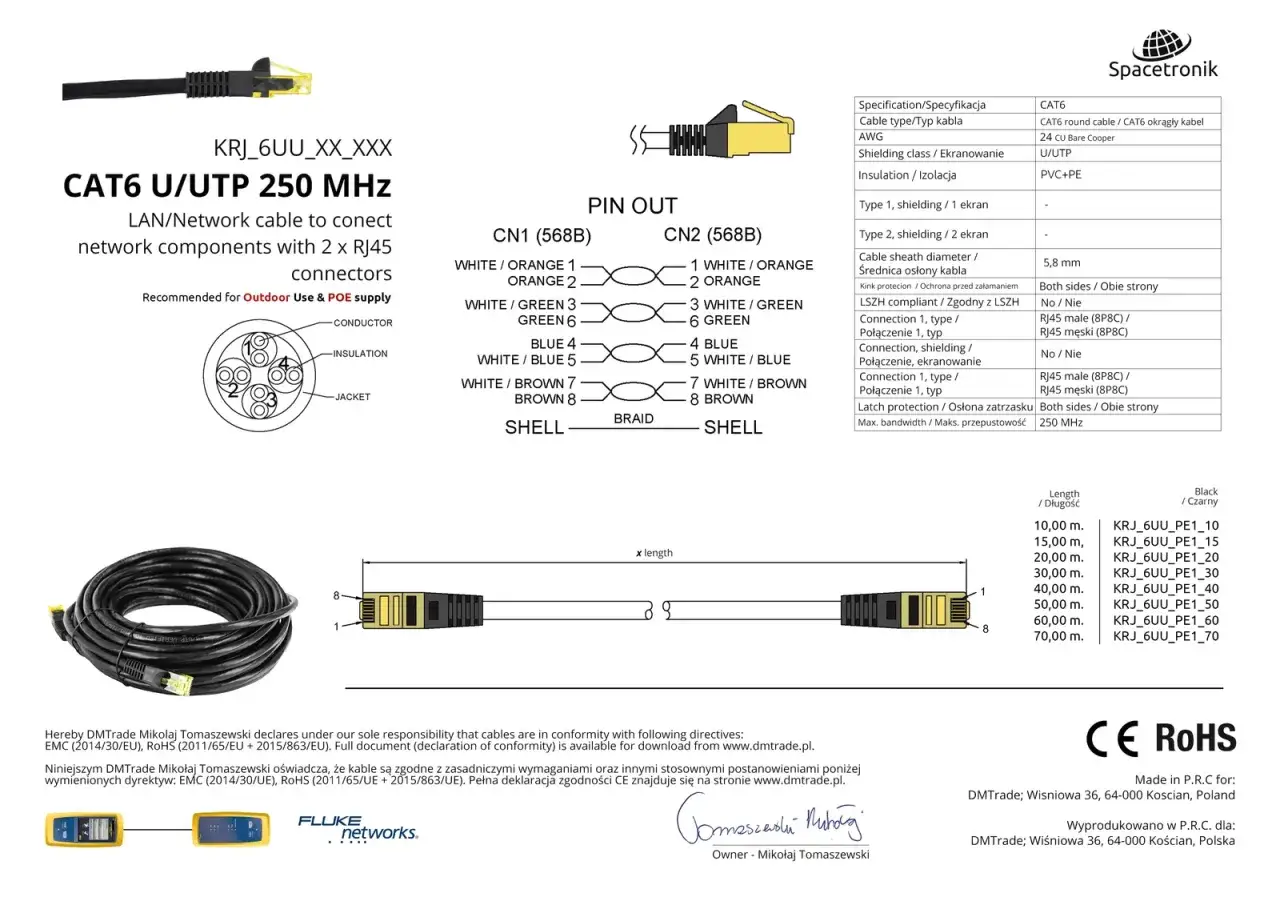

U/UTP (nieekranowana) kiedy jest w pełni wystarczająca?

Kabel U/UTP (Unshielded/Unshielded Twisted Pair), czyli skrętka nieekranowana, to najbardziej podstawowy i ekonomiczny typ kabla. W przypadku skrętki żelowanej, U/UTP również posiada żel i powłokę PE, co zapewnia mu odporność na warunki zewnętrzne. Kiedy jest to wystarczające rozwiązanie? Przede wszystkim w instalacjach, które nie są narażone na silne zakłócenia elektromagnetyczne (EMI). Jeśli Twój kabel nie będzie biegł w pobliżu linii wysokiego napięcia, silników elektrycznych, transformatorów czy innych źródeł zakłóceń, a długość odcinka nie jest ekstremalnie duża, U/UTP może być w pełni wystarczający. Często stosuje się go do połączeń krótkich odcinków, w miejscach o niskim ryzyku interferencji, np. do podłączenia kamery monitoringu w ogrodzie, o ile nie ma w pobliżu źródeł zakłóceń.

F/UTP (ekranowana) niezbędna ochrona przed zakłóceniami. Kiedy musisz ją zastosować?

Kabel F/UTP (Foiled/Unshielded Twisted Pair), znany również jako FTP, to skrętka ekranowana folią aluminiową, która otacza wszystkie cztery pary przewodów. Jego zastosowanie jest absolutnie konieczne, gdy instalacja jest narażona na zakłócenia elektromagnetyczne. Mówimy tu o sytuacjach, gdy kabel biegnie równolegle do przewodów energetycznych, w pobliżu urządzeń przemysłowych, silników, czy nawet w obszarach o dużym natężeniu sygnałów radiowych. Ekranowanie skutecznie chroni przesyłany sygnał przed interferencjami, zapewniając stabilność i integralność danych. Pamiętaj jednak, że aby ekran był skuteczny, musi być prawidłowo uziemiony. Bez uziemienia, ekran może wręcz działać jak antena, zbierając zakłócenia, zamiast je eliminować. To fundamentalna zasada, o której niestety często się zapomina, niwecząc cały sens stosowania kabla ekranowanego.

Kategoria 5e vs. Kategoria 6: Czy warto dopłacać za wyższą przepustowość?

Wybór kategorii kabla to decyzja o przepustowości i możliwościach Twojej sieci. Oto porównanie:

• Kategoria 5e (Cat 5e): Obsługuje prędkości do 1 Gb/s (Gigabit Ethernet) i pasmo do 100-125 MHz. Jest to nadal bardzo popularny i wystarczający wybór dla większości domowych i małych biurowych zastosowań, takich jak monitoring CCTV (nawet z PoE), podłączenie internetu do drugiego budynku czy standardowe połączenia sieciowe. Jest też zazwyczaj tańsza.
• Kategoria 6 (Cat 6): Obsługuje prędkości do 10 Gb/s, ale z istotnym zastrzeżeniem na krótszych odcinkach (zazwyczaj do 55 metrów). Pasmo pracy wynosi 250 MHz. Cat 6 oferuje lepszą wydajność i mniejsze przesłuchy niż Cat 5e. Jeśli planujesz przesyłanie dużych ilości danych, masz wysokie wymagania co do przyszłej rozbudowy sieci, lub potrzebujesz większej rezerwy na ewentualne straty sygnału na dłuższych odcinkach (choć dla 10 Gb/s są one ograniczone), warto rozważyć Cat 6. Dla systemów PoE, Cat 6 również lepiej radzi sobie z odprowadzaniem ciepła, co jest zaletą.

Moja rada: jeśli budżet na to pozwala, zawsze warto dopłacić do Cat 6, zwłaszcza w nowej instalacji. Daje to większą elastyczność na przyszłość i lepszą wydajność, nawet jeśli dziś nie wykorzystujesz pełnego potencjału 10 Gb/s.

Miedź (Cu) vs. Aluminium (CCA): Dlaczego materiał żyły ma kluczowe znaczenie dla stabilności sieci?

To jeden z najważniejszych aspektów, na który musisz zwrócić uwagę przy zakupie kabla materiał, z którego wykonane są żyły przewodzące. Na rynku dostępne są kable z żyłami wykonanymi w 100% z miedzi (Cu) oraz tańsze zamienniki z aluminium pokrytego miedzią (CCA Copper Clad Aluminum). Moje doświadczenie podpowiada, że wybór kabla z żyłami w 100% z miedzi (Cu) jest absolutnie kluczowy dla zapewnienia najwyższej jakości transmisji, stabilności sieci i długotrwałej niezawodności. Miedź charakteryzuje się znacznie lepszą przewodnością elektryczną, co przekłada się na mniejsze straty sygnału, lepszą odporność na zakłócenia i stabilniejsze połączenie, zwłaszcza na dłuższych odcinkach.

Kable CCA, choć kuszą niższą ceną, mają znacznie gorsze parametry. Aluminium jest bardziej kruche, co utrudnia zarabianie końcówek i zwiększa ryzyko uszkodzenia żył. Ma też wyższą rezystancję, co prowadzi do większych spadków napięcia, co jest szczególnie problematyczne w instalacjach PoE (Power over Ethernet), gdzie zasilanie urządzeń odbywa się przez ten sam kabel. W efekcie, kable CCA mogą prowadzić do niestabilnej pracy sieci, częstych rozłączeń, a nawet uszkodzeń podłączonych urządzeń. Stanowczo odradzam stosowanie kabli CCA w jakichkolwiek profesjonalnych, a nawet wymagających domowych instalacjach zewnętrznych. To oszczędność, która szybko zemści się problemami i dodatkowymi kosztami.

Praktyczny poradnik instalacji: Jak poprawnie ułożyć skrętkę ziemną krok po kroku?

Prawidłowe ułożenie kabla ziemnego to fundament jego długotrwałej i bezproblemowej pracy. Niezależnie od tego, czy zdecydujesz się na bezpośrednie zakopanie, czy użycie rury osłonowej, kilka kluczowych zasad zapewni Ci spokój na lata. Pamiętaj, że raz zakopany kabel trudno jest naprawić czy wymienić, dlatego warto zrobić to dobrze za pierwszym razem.

Metoda 1: Układanie kabla bezpośrednio w wykopie o czym musisz pamiętać?

Układanie kabla bezpośrednio w ziemi jest możliwe, ale wymaga przestrzegania pewnych zasad, aby zapewnić jego ochronę i trwałość:

1. Głębokość wykopu: Zaleca się, aby kabel był układany na głębokości co najmniej 50-70 cm. Taka głębokość chroni go przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych) oraz przed znacznymi wahaniami temperatury i zamarzaniem gruntu.
2. Podłoże: Dno wykopu powinno być wyrównane i wolne od ostrych kamieni czy innych przedmiotów, które mogłyby uszkodzić izolację kabla. Warto wysypać cienką warstwę piasku.
3. Folia ostrzegawcza: Nad ułożonym kablem, około 20-30 cm pod powierzchnią gruntu, należy umieścić niebieską folię ostrzegawczą. Jej zadaniem jest informowanie o obecności kabla w ziemi podczas przyszłych prac ziemnych, zapobiegając jego przypadkowemu uszkodzeniu.
4. Wykop ręczny: W miejscach, gdzie krzyżują się inne instalacje (wodne, gazowe, energetyczne), zawsze zalecam wykonywanie wykopu ręcznie, aby uniknąć uszkodzenia istniejącej infrastruktury.
5. Zabezpieczenie przed gryzoniami: Choć powłoka PE jest twarda, w miejscach szczególnie narażonych na działanie gryzoni (np. w pobliżu lasów), warto rozważyć dodatkową ochronę, np. w postaci siatki metalowej.

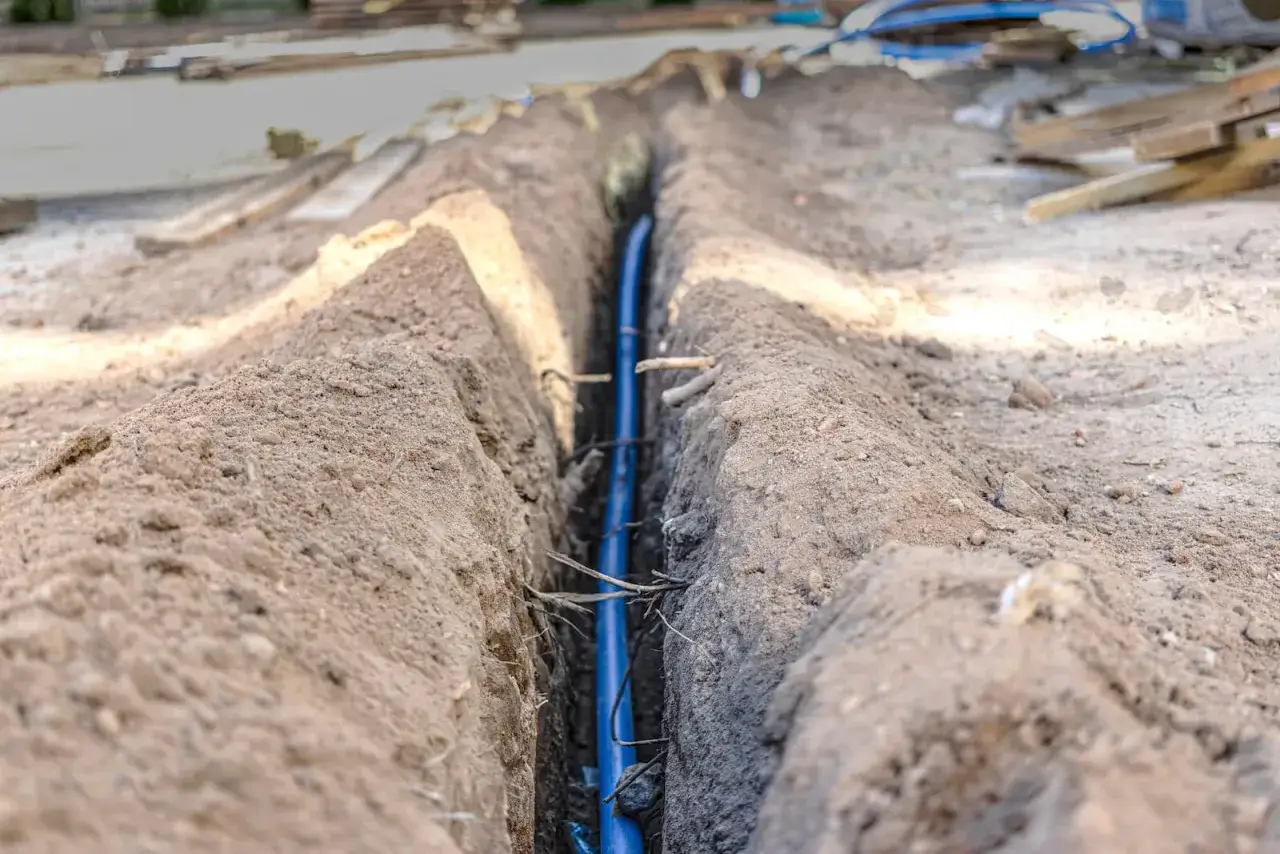

Metoda 2: Instalacja w rurze osłonowej (peszel/arota) maksymalne bezpieczeństwo

Moim zdaniem, instalacja kabla w rurze osłonowej to najlepsze i najbezpieczniejsze rozwiązanie, które zawsze rekomenduję, jeśli tylko jest to możliwe. Rury osłonowe, takie jak peszel (karbowana rura z tworzywa sztucznego) lub arota (sztywna rura do zastosowań ziemnych), zapewniają dodatkową ochronę mechaniczną przed uszkodzeniami spowodowanymi przez kamienie, narzędzia ogrodnicze, gryzonie czy nacisk gruntu. Co więcej, rura osłonowa znacząco ułatwia ewentualną wymianę kabla w przyszłości. Zamiast kopać cały wykop od nowa, wystarczy przeciągnąć nowy kabel przez istniejącą rurę. Jest to szczególnie zalecane na dłuższych odcinkach, w miejscach o dużym ryzyku uszkodzeń lub tam, gdzie w przyszłości może zajść potrzeba modernizacji sieci. Pamiętaj, aby rura była odpowiedniej średnicy, umożliwiającej swobodne przeciągnięcie kabla, a jej końce były zabezpieczone przed wnikaniem brudu i wody.

Montaż na elewacji budynku: Jak to zrobić estetycznie i trwale?

Jeśli planujesz poprowadzić skrętkę żelowaną po elewacji, pamiętaj o kilku zasadach, aby instalacja była estetyczna i trwała:

• Użyj uchwytów odpornych na UV: Standardowe opaski kablowe czy uchwyty szybko degradują pod wpływem słońca. Wybieraj te wykonane z materiałów odpornych na promieniowanie UV.
• Zachowaj estetykę: Prowadź kabel równolegle do linii architektonicznych budynku, wzdłuż krawędzi, rynien czy innych elementów, które pozwolą go ukryć.
• Unikaj ostrych zagięć: Kabel powinien być układany z zachowaniem minimalnego promienia gięcia, aby nie uszkodzić wewnętrznych żył.
• Zabezpiecz przed wodą: W miejscach, gdzie kabel wchodzi do budynku lub łączy się z innymi elementami, zastosuj dławiki kablowe lub silikon, aby zapobiec wnikaniu wody.
• Odpowiednie mocowanie: Kabel powinien być mocowany co około 50-100 cm, aby zapobiec jego zwisaniu i narażeniu na uszkodzenia mechaniczne przez wiatr czy zwierzęta.

Zasady prowadzenia skrętki obok kabli energetycznych

Prowadzenie skrętki żelowanej w pobliżu kabli energetycznych to częsty problem, który wymaga szczególnej uwagi. Aby zminimalizować ryzyko zakłóceń elektromagnetycznych (EMI), zwłaszcza w przypadku kabli nieekranowanych (U/UTP), należy zachować odpowiednią odległość. Ogólna zasada to minimum 30 cm odstępu od kabli energetycznych 230V/400V. Jeśli nie jest to możliwe, a kabel energetyczny i skrętka muszą biec równolegle, należy zwiększyć odległość do co najmniej 50 cm. W przypadku konieczności krzyżowania się kabli, zawsze staraj się, aby krzyżowały się pod kątem prostym (90 stopni) to minimalizuje interferencje. Jeśli musisz prowadzić kable blisko siebie na dłuższym odcinku, zawsze wybieraj skrętkę ekranowaną (F/UTP) i pamiętaj o jej prawidłowym uziemieniu. To znacznie zwiększy odporność na zakłócenia.

Zarabianie i podłączanie skrętki żelowanej: Jak poradzić sobie z żelem?

Po prawidłowym ułożeniu kabla przychodzi czas na jego zarobienie i podłączenie. I tutaj, skrętka żelowana potrafi zaskoczyć, zwłaszcza jeśli nie jesteś przygotowany na obecność żelu. To etap, który wymaga precyzji i odpowiednich technik, aby zapewnić niezawodne połączenie.

Dlaczego zarabianie wtyku RJ45 może być problematyczne?

Zarabianie standardowego wtyku RJ45 bezpośrednio na skrętce żelowanej może być, delikatnie mówiąc, uciążliwe. Głównym problemem jest oczywiście żel hydrofobowy. Jest on lepki i trudny do usunięcia, a jego obecność na żyłach przewodzących utrudnia prawidłowe i pewne połączenie z pinami wtyku. Żel może dostać się do wnętrza wtyku, izolując styki i powodując niestabilne połączenie lub całkowity brak sygnału. Dodatkowo, powłoka PE jest zazwyczaj grubsza i twardsza niż w kablach wewnętrznych, co utrudnia precyzyjne ściągnięcie izolacji zewnętrznej bez uszkodzenia żył wewnętrznych. W efekcie, zarabianie wtyku RJ45 na skrętce żelowanej jest czasochłonne, wymaga dokładnego wyczyszczenia żył z żelu i często kończy się frustracją oraz koniecznością powtarzania czynności.

Rozwiązanie eksperckie: Zakończenie kabla w gnieździe keystone

Moje wieloletnie doświadczenie podpowiada, że najlepszym i najbardziej profesjonalnym rozwiązaniem dla zakończenia skrętki żelowanej jest użycie gniazda typu keystone. Gniazda keystone są zaprojektowane do zarabiania kabli za pomocą narzędzia uderzeniowego (tzw. "krona"), co zapewnia pewne i trwałe połączenie. W przypadku keystone'ów, żel jest znacznie mniej problematyczny wystarczy usunąć go z niewielkiego odcinka żył przed zaciśnięciem. Po prawidłowym zarobieniu kabla w gnieździe keystone, możesz następnie użyć standardowego kabla krosowego (patchcorda) o odpowiedniej długości, aby podłączyć urządzenie. To rozwiązanie ma wiele zalet: jest estetyczne, niezawodne, a w razie potrzeby łatwo wymienić krótki patchcord, nie ruszając głównego kabla ziemnego. Dodatkowo, keystone'y często montuje się w puszkach natynkowych lub podtynkowych, co zapewnia dodatkową ochronę połączenia.

Alternatywy: hermetyczne złączki i mufy kablowe

Oprócz gniazd keystone, istnieją inne rozwiązania do łączenia lub przedłużania kabli żelowanych w warunkach zewnętrznych, które również warto rozważyć:

• Hermetyczne złączki (tzw. "beczki"): Są to specjalne łączniki, które pozwalają na połączenie dwóch odcinków kabla UTP/FTP w szczelny sposób. Często posiadają uszczelki i są odporne na wilgoć, co sprawia, że nadają się do zastosowań zewnętrznych. Wymagają jednak precyzyjnego zarobienia obu końców kabla.
• Mufy kablowe: To bardziej zaawansowane rozwiązania, często stosowane w profesjonalnych instalacjach telekomunikacyjnych. Mufy kablowe zapewniają najwyższy stopień szczelności i ochrony mechanicznej dla połączeń kablowych. Są idealne do przedłużania kabli lub tworzenia rozgałęzień w trudnych warunkach, np. bezpośrednio w ziemi. Ich montaż jest jednak bardziej skomplikowany i wymaga specjalistycznych narzędzi.

Najczęstsze błędy, które zniszczą Twoją instalację zewnętrzną lista kontrolna do unikania wpadek

Nawet najlepszy kabel może zawieść, jeśli instalacja zostanie przeprowadzona nieprawidłowo. Poniżej przedstawiam listę najczęstszych błędów, które widuję w swojej pracy i które niestety często prowadzą do kosztownych awarii. Potraktuj to jako listę kontrolną, która pomoże Ci uniknąć typowych pułapek.

Błąd nr 1: Stosowanie kabla wewnętrznego na zewnątrz

To absolutny klasyk i niestety jeden z najczęściej popełnianych błędów. Użycie standardowego kabla wewnętrznego (z powłoką PVC) na zewnątrz to przepis na katastrofę. Taki kabel nie jest odporny na promieniowanie UV, które w ciągu kilku miesięcy sprawi, że izolacja stanie się krucha i popęka. Brak żelu sprawi, że wilgoć szybko dostanie się do wnętrza, powodując korozję żył i degradację sygnału. Dodatkowo, kabel wewnętrzny nie jest przystosowany do ekstremalnych temperatur, co prowadzi do utraty elastyczności i uszkodzeń mechanicznych. Efekt? Szybka degradacja, niestabilna sieć i konieczność wymiany całej instalacji w krótkim czasie. Zawsze podkreślam: nie oszczędzaj na kablu zewnętrznym!

Błąd nr 2: Zakup kabla CCA w celu "oszczędności"

Ponownie wracamy do tematu materiału żył, bo jest to błąd o ogromnych konsekwencjach. Zakup kabla CCA (Copper Clad Aluminum) z myślą o "oszczędności" to pozorna oszczędność. Choć cena może być niższa, problemy z wydajnością i stabilnością sieci są niemal gwarantowane. Wyższa rezystancja CCA oznacza większe straty sygnału, co skutkuje wolniejszym transferem danych, częstymi rozłączeniami, a w przypadku PoE niewystarczającym zasilaniem urządzeń, a nawet ich uszkodzeniem. Aluminium jest też bardziej podatne na pękanie podczas zarabiania. Moja rada jest prosta: zawsze inwestuj w kable z żyłami w 100% z miedzi (Cu). To jedyna droga do niezawodnej i stabilnej sieci.

Błąd nr 3: Nieprawidłowe uziemienie kabla ekranowanego (FTP)

Jeśli zdecydowałeś się na kabel ekranowany (F/UTP/FTP), co jest słusznym wyborem w środowiskach narażonych na zakłócenia, musisz pamiętać o jego prawidłowym uziemieniu. Brak uziemienia lub jego nieprawidłowe wykonanie sprawia, że ekran jest całkowicie nieskuteczny. Co gorsza, nieuziemiony ekran może działać jak antena, zbierając zakłócenia i wprowadzając je do sieci, pogarszając sytuację zamiast ją poprawiać! Uziemienie powinno być wykonane po jednej stronie kabla, zazwyczaj przy panelu krosowym lub gnieździe, które jest połączone z uziemieniem budynku. Upewnij się, że wszystkie elementy toru sygnałowego (panele, gniazda, wtyki) są przystosowane do kabli ekranowanych i zapewniają ciągłość uziemienia.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Błąd nr 4: Brak dodatkowej ochrony mechanicznej w miejscach narażonych na uszkodzenia

Nawet najtwardszy kabel żelowany może ulec uszkodzeniu, jeśli nie zapewnisz mu odpowiedniej ochrony mechanicznej w newralgicznych miejscach. Myślę tu o odcinkach kabla, które są narażone na: kopanie (np. w ogrodzie, gdzie często prowadzone są prace ziemne), działanie gryzoni (które potrafią przegryźć nawet twardą powłokę PE), czy nacisk (np. pod podjazdami, ścieżkami). W takich miejscach zawsze zalecam stosowanie rur osłonowych (peszel, arota). To prosta i stosunkowo niedroga inwestycja, która może uchronić Cię przed kosztowną i czasochłonną naprawą całej instalacji. Pamiętaj, że prewencja jest zawsze lepsza niż leczenie, zwłaszcza w przypadku kabli zakopanych w ziemi.
