Rozdzielnia antenowa: Jak podłączyć TV i mieć idealny obraz?

Ten artykuł kompleksowo wyjaśni, czym jest rozdzielnia antenowa i dlaczego jest niezbędna, gdy chcesz podłączyć wiele telewizorów do jednej anteny. Dowiesz się, jak wybrać odpowiedni model, zrozumiesz kluczowe parametry techniczne i otrzymasz praktyczne wskazówki dotyczące instalacji, aby cieszyć się idealnym obrazem bez zakłóceń.

Dlaczego jeden sygnał antenowy to za mało? Zrozum potrzebę rozdzielni

Problem: Wiele telewizorów, jedna antena jak to pogodzić?

Wyobraź sobie typową sytuację: masz w domu kilka telewizorów jeden w salonie, drugi w sypialni, może jeszcze jeden w kuchni. Każdy z domowników chciałby oglądać coś innego, a Ty masz tylko jedną antenę na dachu lub balkonie. Co wtedy? Podłączenie wszystkich telewizorów "na krótko", czyli bezpośrednio do tej samej anteny, jest praktycznie niemożliwe. Nawet jeśli udałoby się to zrobić za pomocą prowizorycznych połączeń, sygnał byłby tak słaby i zakłócony, że oglądanie telewizji stałoby się prawdziwą udręką. Obraz by pikselował, zacinał się, a dźwięk zanikał. Instalowanie osobnej anteny dla każdego telewizora jest nie tylko nieestetyczne, ale przede wszystkim nieekonomiczne i niepraktyczne. Właśnie w takich momentach pojawia się potrzeba zastosowania rozdzielni antenowej.

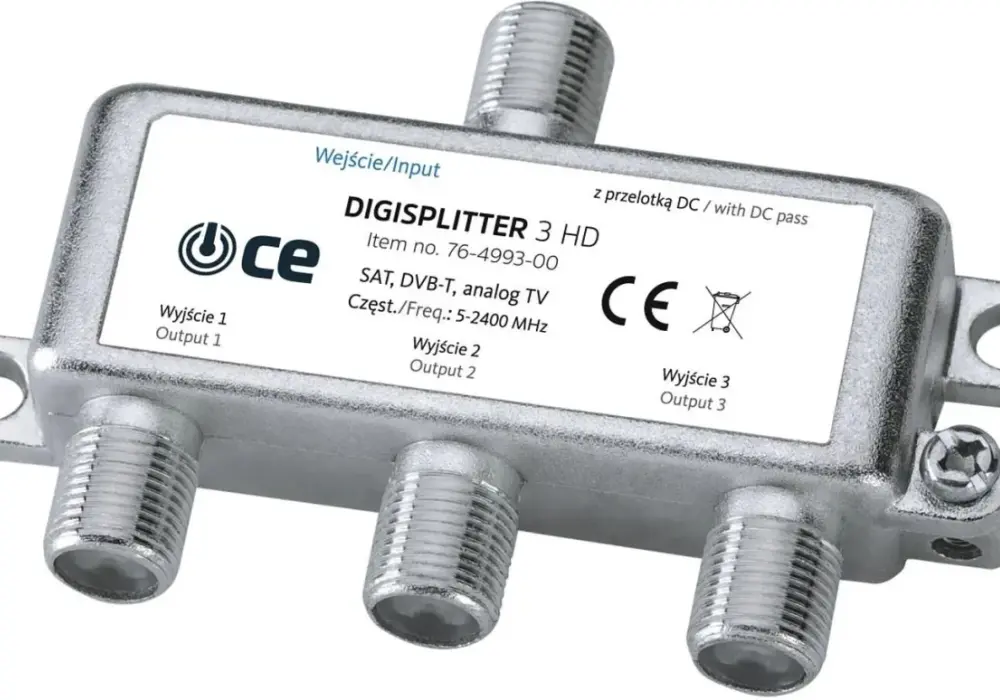

Czym dokładnie jest rozdzielnia antenowa i jak działa?

Rozdzielnia antenowa, często nazywana również rozgałęźnikiem lub splitterem, to nic innego jak urządzenie, które pozwala na podział jednego sygnału telewizyjnego (np. z anteny naziemnej DVB-T2/HEVC) na kilka niezależnych torów. Jej podstawową funkcją jest więc rozesłanie sygnału z jednego źródła do wielu odbiorników telewizyjnych w Twojej instalacji domowej. Działa na prostej zasadzie: sygnał wchodzi do rozdzielacza jednym kablem, a następnie jest dzielony i wyprowadzany przez kilka wyjść, do których podłączasz poszczególne telewizory lub dekodery. To sprytne rozwiązanie, które pozwala na efektywne zarządzanie sygnałem w domu.

Korzyści ekonomiczne i praktyczne z zastosowania jednego źródła sygnału

Zastosowanie rozdzielni antenowej niesie ze sobą szereg wymiernych korzyści. Przede wszystkim to ogromna oszczędność. Zamiast kupować i montować kilka anten, wystarczy jedna, wysokiej jakości. To przekłada się na niższe koszty zakupu sprzętu, mniejsze wydatki na instalację (mniej kabli, prostszy montaż) oraz brak konieczności konserwacji wielu urządzeń. Z perspektywy praktycznej, jedna antena na dachu wygląda znacznie estetyczniej niż las masztów. Dodatkowo, zarządzanie taką instalacją jest znacznie prostsze wszelkie zmiany czy konserwacja dotyczą tylko jednego punktu. Dzięki temu, cała instalacja jest bardziej schludna, mniej inwazyjna i znacznie łatwiejsza w obsłudze na co dzień.

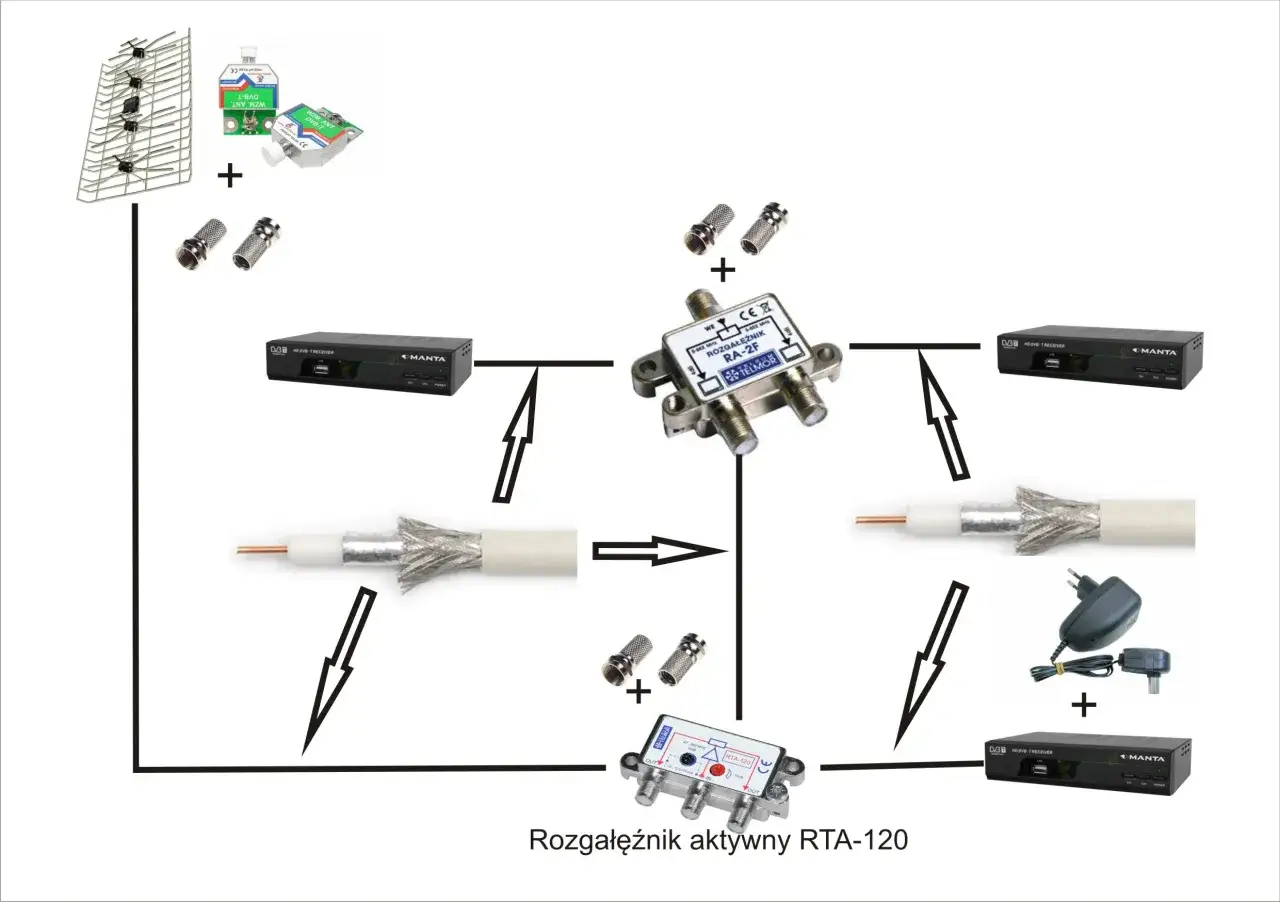

Rozdzielacz pasywny czy aktywny? Kluczowa decyzja dla jakości Twojego obrazu

Wybór odpowiedniego typu rozdzielacza to moim zdaniem jedna z najważniejszych decyzji, która bezpośrednio wpłynie na jakość odbioru sygnału w Twoim domu. Rynek oferuje dwa podstawowe rodzaje: pasywne i aktywne. Zrozumienie różnic między nimi jest kluczowe, aby uniknąć frustracji związanej z "pikselozą" czy zanikaniem obrazu.

Rozdzielacz pasywny: Kiedy proste rozwiązanie jest najlepsze?

Rozdzielacze pasywne to najprostsze i najtańsze urządzenia tego typu. Ich główną cechą jest to, że nie wymagają zewnętrznego zasilania. Działają na zasadzie czysto fizycznego podziału sygnału. Niestety, wiąże się to z pewnym mankamentem: każdy rozdzielacz pasywny wprowadza tzw. tłumienie sygnału, czyli jego osłabienie. Im więcej wyjść ma taki rozdzielacz, tym większe jest to tłumienie. Pasywny rozdzielacz jest najlepszym wyborem, gdy sygnał wejściowy z anteny jest bardzo silny i stabilny, a liczba podłączanych telewizorów jest niewielka zazwyczaj 2-3 odbiorniki. Jeśli mieszkasz blisko nadajnika i masz dobrą antenę, pasywny splitter może w zupełności wystarczyć, zapewniając czysty obraz bez dodatkowych kosztów zasilania.

Rozdzielacz aktywny: Czym jest i kiedy musisz w niego zainwestować?

W przeciwieństwie do pasywnych, rozdzielacze aktywne posiadają wbudowany wzmacniacz sygnału. Oznacza to, że wymagają one zewnętrznego zasilania (zazwyczaj z zasilacza sieciowego 12V). Ich największą zaletą jest to, że kompensują straty sygnału wynikające z jego podziału, a w niektórych przypadkach nawet go wzmacniają. Kiedy więc rozdzielacz aktywny jest niezbędny? Przede wszystkim w instalacjach z wieloma odbiornikami (powyżej 3-4 telewizorów), gdy sygnał z anteny jest słaby (np. mieszkasz daleko od nadajnika lub masz przeszkody terenowe) lub gdy masz do czynienia z długimi odcinkami kabli, które same w sobie wprowadzają znaczne tłumienie. Inwestycja w rozdzielacz aktywny to często jedyny sposób na uzyskanie stabilnego i wysokiej jakości obrazu w trudniejszych warunkach.

Jak ocenić siłę sygnału w Twojej lokalizacji, by dokonać właściwego wyboru?

Zanim zdecydujesz się na konkretny typ rozdzielacza, kluczowe jest ocenienie siły sygnału antenowego w Twojej lokalizacji. Jak to zrobić? Najprostszym sposobem jest sprawdzenie w menu telewizora (lub dekodera DVB-T2) parametrów sygnału, takich jak poziom sygnału i jakość sygnału. Wartości te, często wyrażane procentowo, dadzą Ci wstępny obraz sytuacji. Możesz także skorzystać z dostępnych online map zasięgu DVB-T2, które wskażą orientacyjną siłę sygnału w Twojej okolicy. Jeśli masz wątpliwości lub parametry sygnału są na granicy, zawsze warto skonsultować się ze specjalistą. Pamiętaj, że prawidłowa ocena siły sygnału to podstawa do wyboru odpowiedniego rozdzielacza to ona zadecyduje, czy potrzebujesz prostego rozwiązania pasywnego, czy też wzmocnienia sygnału za pomocą urządzenia aktywnego.

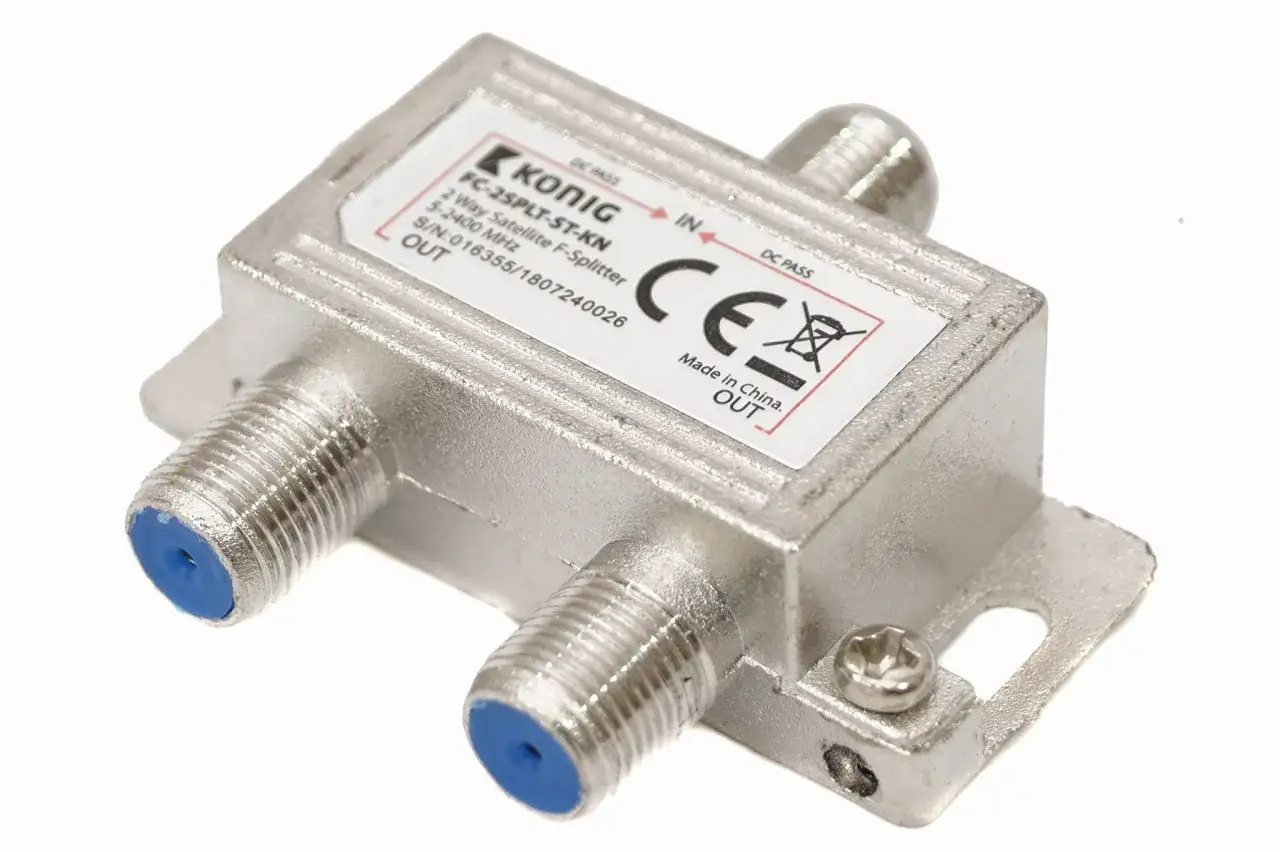

Na co zwrócić uwagę przed zakupem? Specyfikacja techniczna bez tajemnic

Wybór odpowiedniej rozdzielni antenowej to nie tylko decyzja między modelem pasywnym a aktywnym. To także analiza szeregu parametrów technicznych, które mają bezpośredni wpływ na jakość Twojego odbioru. Pozwól, że przeprowadzę Cię przez najważniejsze z nich, abyś mógł dokonać świadomego wyboru.

Liczba wyjść: Dlaczego więcej nie zawsze znaczy lepiej?

Pierwszym, najbardziej oczywistym parametrem jest liczba wyjść. Powinna ona odpowiadać faktycznej liczbie telewizorów lub dekoderów, które planujesz podłączyć. Moim zdaniem, bardzo ważne jest, aby nie kupować rozdzielaczy z nadmierną liczbą niewykorzystanych wyjść. Dlaczego? Ponieważ każde dodatkowe wyjście, nawet jeśli nie jest używane, zwiększa wewnętrzne tłumienie sygnału w rozdzielaczu. Oznacza to, że sygnał, który dociera do Twoich telewizorów, będzie słabszy, niż gdybyś użył rozdzielacza z dokładnie taką liczbą wyjść, jakiej potrzebujesz. Zawsze celuj w model, który ma dokładnie tyle wyjść, ile odbiorników chcesz podłączyć, plus ewentualnie jedno zapasowe, jeśli masz plany na przyszłość.

Tłumienie sygnału: Co oznaczają decybele (dB) i jak wpływają na odbiór?

Tłumienie sygnału (dB) to kluczowy parametr, który określa, jak bardzo sygnał zostanie osłabiony po przejściu przez rozdzielacz. Jest to naturalne zjawisko w każdym urządzeniu pasywnym. Im niższa wartość tłumienia podana w specyfikacji (np. 3.5 dB dla rozdzielacza dwudrożnego), tym lepiej dla jakości odbioru. Dla przykładu, rozdzielacz dwudrożny zazwyczaj ma tłumienie rzędu 3.5-4 dB na każde wyjście. Rozdzielacz czterodrożny może mieć już 7-8 dB. W przypadku rozdzielaczy aktywnych, parametr ten jest znacznie niższy, a często nawet ujemny (co oznacza wzmocnienie sygnału), ponieważ wbudowany wzmacniacz kompensuje straty. Zawsze szukaj rozdzielacza z jak najniższym tłumieniem, zwłaszcza jeśli masz do czynienia z sygnałem o średniej lub niskiej sile.

Przejście napięcia (Power Pass): Niezbędna funkcja dla anten ze wzmacniaczem

Jeśli Twoja antena posiada wbudowany wzmacniacz (co jest częste w przypadku anten aktywnych), to funkcja "Przejścia napięcia" (Power Pass) w rozdzielaczu jest absolutnie kluczowa. Anteny ze wzmacniaczem wymagają zasilania, które zazwyczaj dostarczane jest przez kabel antenowy z zasilacza podłączonego w pobliżu telewizora. Rozdzielacz z Power Pass umożliwia przesłanie tego napięcia z zasilacza (podłączonego do jednego z wyjść rozdzielacza) z powrotem do wejścia rozdzielacza, a następnie do wzmacniacza w antenie. Bez tej funkcji wzmacniacz antenowy nie będzie działał, a Ty nie uzyskasz żadnego sygnału lub będzie on bardzo słaby. Upewnij się, że rozdzielacz ma Power Pass na wszystkich wyjściach lub przynajmniej na jednym, jeśli tylko jedno z Twoich urządzeń będzie zasilać wzmacniacz.

Kompatybilność z DVB-T2/HEVC: Upewnij się, że rozdzielacz jest gotowy na polski standard

W Polsce obowiązuje obecnie standard telewizji naziemnej DVB-T2 z kodowaniem HEVC. Dlatego niezwykle ważne jest, aby wybrany rozdzielacz był z nim w pełni kompatybilny. Co to oznacza w praktyce? Przede wszystkim, musi on obsługiwać odpowiedni zakres częstotliwości. Standardowo, dla DVB-T2 potrzebujemy zakresu obejmującego pasma UHF (zazwyczaj do 694 MHz, choć starsze rozdzielacze mogą mieć do 862 MHz). Jeśli planujesz podłączenie również telewizji satelitarnej, szukaj rozdzielaczy o szerszym zakresie, np. 5-2400 MHz. Upewnienie się, że rozdzielacz jest przystosowany do obecnych standardów, to gwarancja, że nie będziesz musiał go wymieniać w najbliższej przyszłości.

Ekranowanie: Metalowa obudowa jako tarcza przed zakłóceniami

Ostatnim, ale równie ważnym aspektem jest ekranowanie rozdzielacza. Dobrej jakości rozdzielacze posiadają solidną, metalową obudowę. Nie jest to jedynie kwestia estetyki, ale przede wszystkim funkcjonalności. Metalowa obudowa działa jak tarcza, chroniąc sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi. W dzisiejszych czasach, gdy w naszych domach działa mnóstwo urządzeń generujących fale radiowe (Wi-Fi, telefony komórkowe, sprzęt AGD), solidne ekranowanie jest kluczowe. Zapobiega ono przedostawaniu się niepożądanych sygnałów do Twojej instalacji, które mogłyby prowadzić do nieprzyjemnych zjawisk, takich jak "śnieżenie" na ekranie (w przypadku sygnału analogowego) lub, co gorsza, "pikseloza" i zanikanie obrazu w przypadku sygnału cyfrowego. Zawsze stawiaj na produkty z solidnym, metalowym ekranowaniem.

Montaż krok po kroku: Jak samodzielnie podłączyć rozdzielnię antenową?

Samodzielne podłączenie rozdzielni antenowej nie jest skomplikowane, ale wymaga precyzji i użycia odpowiednich materiałów. Pamiętaj, że nawet najlepszy rozdzielacz nie zadziała prawidłowo, jeśli instalacja będzie wykonana niedbale. Oto mój przewodnik krok po kroku.

Przygotowanie narzędzi i materiałów: kable, złącza F i sam rozdzielacz

Zanim zaczniesz, upewnij się, że masz wszystko, co niezbędne. Oto lista:

• Sam rozdzielacz antenowy: Wybrany zgodnie z wcześniejszymi wskazówkami (pasywny/aktywny, liczba wyjść, Power Pass).
• Kabel koncentryczny wysokiej jakości: Nie oszczędzaj na kablu! Wybierz kabel o dobrym ekranowaniu (np. potrójnym) i niskim tłumieniu. To podstawa stabilnego sygnału.
• Złącza F: Odpowiednia liczba złącz F do wszystkich połączeń (wejście do rozdzielacza, wyjścia z rozdzielacza do telewizorów). Wybierz złącza kompresyjne lub nakręcane, ale zawsze dobrej jakości.
• Narzędzia:
  • Ściągacz izolacji do kabli koncentrycznych: Ułatwi precyzyjne przygotowanie kabla.
  • Zaciskarka do złączy F (jeśli używasz złączy kompresyjnych): Niezbędna do prawidłowego zarobienia złączy.
  • Nożyk/skalpel: Do precyzyjnego cięcia i usuwania izolacji.
  • Klucz do złączy F: Ułatwi dokręcanie złączy.

Podkreślę raz jeszcze: jakość kabli i złącz ma ogromne znaczenie. Tanie zamienniki mogą wprowadzać dodatkowe tłumienie i zakłócenia, niwecząc cały wysiłek.

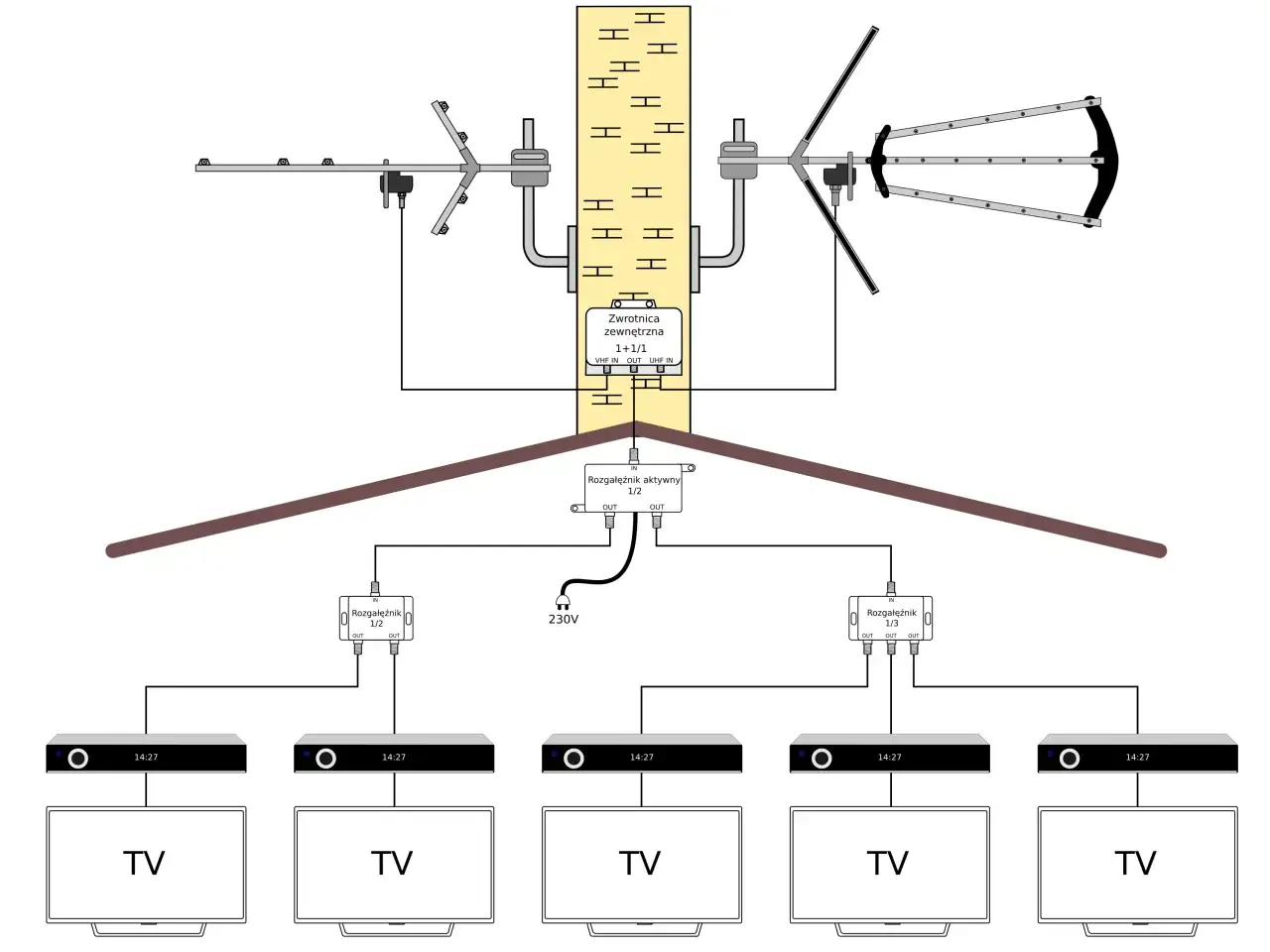

Schemat podłączenia: Od anteny do telewizorów wizualny przewodnik

Oto jak prawidłowo podłączyć rozdzielnię antenową:

1. Podłączenie kabla głównego do rozdzielacza: Kabel koncentryczny prowadzący od anteny (lub ewentualnie od wzmacniacza antenowego, jeśli jest zainstalowany przed rozdzielaczem) podłącz do wejścia oznaczonego jako IN (lub INPUT) w rozdzielaczu. Upewnij się, że złącze F jest solidnie i poprawnie zarobione.
2. Podłączenie telewizorów do rozdzielacza: Z każdego wyjścia rozdzielacza, oznaczonego jako OUT (lub OUTPUT) lub numerami (np. OUT1, OUT2), poprowadź osobny kabel koncentryczny do każdego telewizora lub dekodera. Ponownie, zwróć uwagę na jakość zarobienia złącz F.
3. Zasilanie anteny ze wzmacniaczem (jeśli dotyczy): Jeśli Twoja antena posiada wzmacniacz i rozdzielacz ma funkcję Power Pass, podłącz zasilacz antenowy (np. 12V) do kabla prowadzącego do jednego z telewizorów. Sygnał zasilania popłynie przez ten kabel do wyjścia rozdzielacza, a następnie przez wejście rozdzielacza do anteny, zasilając wzmacniacz. Upewnij się, że zasilacz jest podłączony do tego wyjścia rozdzielacza, które ma aktywne przejście napięcia (jeśli Power Pass jest tylko na jednym wyjściu).

Praktyczne wskazówki dotyczące zarabiania końcówek i prowadzenia przewodów

Dobra instalacja to dbałość o detale:

• Zarabianie złączy F: To kluczowy element. Użyj ściągacza izolacji, aby precyzyjnie usunąć zewnętrzną izolację, a następnie oplot i folię ekranującą, pozostawiając jedynie dielektryk i żyłę środkową. Żyła środkowa powinna wystawać na ok. 1-2 mm poza złącze. Upewnij się, że żaden włos oplotu nie dotyka żyły środkowej, ponieważ spowoduje to zwarcie i brak sygnału. Dokręć złącze F mocno, ale z wyczuciem.
• Prowadzenie przewodów: Unikaj ostrych zagięć kabli, które mogą uszkodzić ich strukturę i wpłynąć na tłumienie. Staraj się prowadzić kable w linii prostej lub łagodnymi łukami. Izoluj kable od źródeł zakłóceń elektromagnetycznych, takich jak kable energetyczne, transformatory czy silniki. Zachowaj od nich pewien dystans.
• Estetyka i bezpieczeństwo: Kable powinny być poprowadzone w sposób estetyczny i bezpieczny, np. w listwach przypodłogowych, korytkach kablowych lub za meblami. Unikaj luźno wiszących przewodów, które mogą stanowić zagrożenie lub po prostu szpecą wnętrze.

Najczęstsze błędy i problemy: Jak uniknąć "pikselozy" po podziale sygnału?

Po podłączeniu rozdzielni antenowej, zamiast cieszyć się idealnym obrazem, możesz napotkać problemy. Wiem z doświadczenia, że najczęściej wynikają one z kilku powtarzających się błędów. Zrozumienie ich pomoże Ci uniknąć frustracji i szybko zdiagnozować ewentualne usterki.

Diagnoza problemu: Dlaczego obraz się zacina lub zanika?

Typowe objawy problemów po instalacji rozdzielacza to przede wszystkim "pikseloza", czyli pojawianie się kwadratowych bloków na ekranie, które zniekształcają obraz. Inne symptomy to całkowite zanikanie obrazu na niektórych kanałach, przerywany dźwięk, a nawet całkowity brak sygnału. Wszystkie te problemy są zazwyczaj oznaką jednego: zbyt słabego sygnału docierającego do telewizora. Sygnał cyfrowy, w przeciwieństwie do analogowego, nie pogarsza się stopniowo albo jest, albo go nie ma, a w pośrednich stanach objawia się właśnie pikselozą.

Słaby sygnał wejściowy: Kiedy wzmacniacz antenowy jest koniecznością?

Jedną z głównych przyczyn problemów jest zbyt słaby sygnał wejściowy z anteny, zanim jeszcze trafi on do rozdzielacza. Rozdzielacz, nawet aktywny, nie jest w stanie "wyczarować" sygnału z niczego. Jeśli sygnał z anteny jest już na granicy odbioru, po przejściu przez rozdzielacz (nawet z minimalnym tłumieniem) stanie się zbyt słaby. W takiej sytuacji konieczne jest zastosowanie wzmacniacza antenowego. Ważne jest, aby wzmacniacz ten był zainstalowany przed rozdzielaczem, czyli jak najbliżej anteny. Wzmocni on sygnał, zanim zostanie on podzielony, zapewniając odpowiedni poziom dla wszystkich odbiorników. Alternatywnie, jeśli używasz rozdzielacza pasywnego, a sygnał jest słaby, wymiana go na rozdzielacz aktywny może być wystarczającym rozwiązaniem, ponieważ wbudowany wzmacniacz skompensuje straty.

Zła jakość kabli i złącz: Ukryty winowajca problemów z odbiorem

Niewiele osób zdaje sobie sprawę, jak duży wpływ na jakość sygnału mają kable i złącza. Tanie, niskiej jakości kable koncentryczne mają znacznie większe tłumienie i gorsze ekranowanie, co sprawia, że sygnał traci swoją moc i jest bardziej podatny na zakłócenia. Podobnie jest ze złączami. Źle zarobione złącza F, z luźnymi oplotami dotykającymi żyły środkowej (zwarcie) lub słabym stykiem, mogą powodować ogromne straty sygnału, a nawet całkowity jego brak. Nawet jeśli kupisz najlepszy rozdzielacz, niskiej jakości okablowanie może zniweczyć cały jego potencjał. Moja rada: nie oszczędzaj na kablach i złączach to inwestycja, która się opłaci.

Niewłaściwy dobór rozdzielacza: Skutki pominięcia analizy własnej instalacji

Ostatnim, ale bardzo częstym błędem jest niewłaściwy dobór samego rozdzielacza. Przykłady? Zakup rozdzielacza pasywnego do instalacji, w której sygnał jest słaby i wymaga wzmocnienia (zamiast aktywnego). Wybór rozdzielacza z zbyt dużą liczbą niewykorzystanych wyjść, co niepotrzebnie zwiększa tłumienie. Pominięcie funkcji Power Pass, gdy antena wymaga zasilania. Wszystkie te błędy wynikają z braku wcześniejszej analizy warunków sygnałowych i potrzeb własnej instalacji. Zawsze poświęć chwilę na ocenę siły sygnału, liczbę odbiorników i typ anteny, zanim dokonasz zakupu. To pozwoli Ci uniknąć kosztownych pomyłek i zapewni stabilny odbiór telewizji.

Podsumowanie: Twoja checklista wyboru idealnej rozdzielni antenowej

Mam nadzieję, że ten artykuł rozwiał Twoje wątpliwości dotyczące rozdzielni antenowych. Jak widzisz, wybór odpowiedniego urządzenia i jego prawidłowa instalacja to klucz do cieszenia się czystym obrazem na wielu telewizorach. Aby ułatwić Ci podjęcie decyzji, przygotowałem krótką checklistę, która podsumowuje najważniejsze kryteria.

Krótkie przypomnienie kluczowych kryteriów wyboru

• Typ rozdzielacza: Zastanów się, czy potrzebujesz modelu pasywnego (do silnego sygnału i niewielu TV) czy aktywnego (ze wzmacniaczem, do słabego sygnału lub wielu TV).
• Liczba wyjść: Dopasuj ją precyzyjnie do faktycznej liczby odbiorników. Pamiętaj, że więcej nie zawsze znaczy lepiej, gdyż każde niewykorzystane wyjście zwiększa tłumienie.
• Tłumienie: Szukaj rozdzielacza z jak najniższą wartością tłumienia (w dB). Im niższa liczba, tym lepiej dla jakości sygnału.
• Przejście napięcia (Power Pass): Jeśli Twoja antena posiada wzmacniacz, ta funkcja jest absolutnie niezbędna do jej zasilania. Upewnij się, że jest dostępna na odpowiednich wyjściach.
• Kompatybilność: Sprawdź, czy rozdzielacz jest w pełni kompatybilny z obecnym standardem DVB-T2/HEVC i obsługuje odpowiedni zakres częstotliwości.
• Ekranowanie: Wybierz model z solidną, metalową obudową, która zapewni ochronę przed zakłóceniami elektromagnetycznymi.
• Jakość kabli i złącz: Pamiętaj, że nawet najlepszy rozdzielacz nie zniweluje strat spowodowanych przez tanie, niskiej jakości okablowanie i źle zarobione złącza. Nie oszczędzaj na nich!

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Finalna porada: Zainwestuj w jakość, by cieszyć się idealnym obrazem na lata

Na koniec chciałbym podkreślić jedną, moim zdaniem, najważniejszą kwestię: zainwestuj w jakość. Zarówno w przypadku samego rozdzielacza, jak i kabli oraz złącz. Wybierając sprawdzone produkty od renomowanych producentów i poświęcając czas na staranny montaż, zyskujesz gwarancję stabilnego i czystego odbioru sygnału telewizyjnego przez długi czas. Unikniesz frustrujących problemów z obrazem, konieczności ciągłego diagnozowania usterek i dodatkowych kosztów związanych z wymianą sprzętu. Pamiętaj, że dobrze zaprojektowana i wykonana instalacja antenowa to podstawa komfortowego korzystania z telewizji w Twoim domu.
