Wiele TV z jednej anteny SAT? Rozgałęźnik Unicable to klucz!

Witaj w artykule, który raz na zawsze rozwiąże Twój problem z ograniczoną liczbą telewizorów podłączonych do jednej anteny satelitarnej. Dowiesz się, jak skutecznie rozdzielić sygnał, by cieszyć się ulubionymi programami w kilku pomieszczeniach, unikając typowych pułapek i wybierając najlepsze rozwiązania technologiczne.

Jeden talerz, wiele telewizorów czy to w ogóle możliwe?

Problem: Chcesz oglądać TV w kilku pokojach, ale masz tylko jeden kabel od anteny

Znam to doskonale. Wiele osób staje przed dylematem: jak podłączyć telewizor w salonie, sypialni, a może jeszcze w pokoju dziecięcym, mając do dyspozycji tylko jedną antenę satelitarną i zazwyczaj jeden, góra dwa kable schodzące z konwertera? To klasyczny scenariusz w domach i mieszkaniach, gdzie instalacja RTV/SAT nie była projektowana z myślą o tak rozbudowanych potrzebach. Często kończy się to kompromisami, takimi jak przenoszenie dekodera między pokojami, co jest, przyznajmy, dość irytujące.

Wielu moich klientów pytało mnie, czy istnieje proste rozwiązanie, które pozwoliłoby im cieszyć się ulubionymi programami satelitarnymi niezależnie, w każdym pomieszczeniu, bez konieczności kucia ścian i prowadzenia dziesiątek nowych kabli. Odpowiedź brzmi: tak, ale wymaga to zrozumienia kilku kluczowych aspektów technicznych.

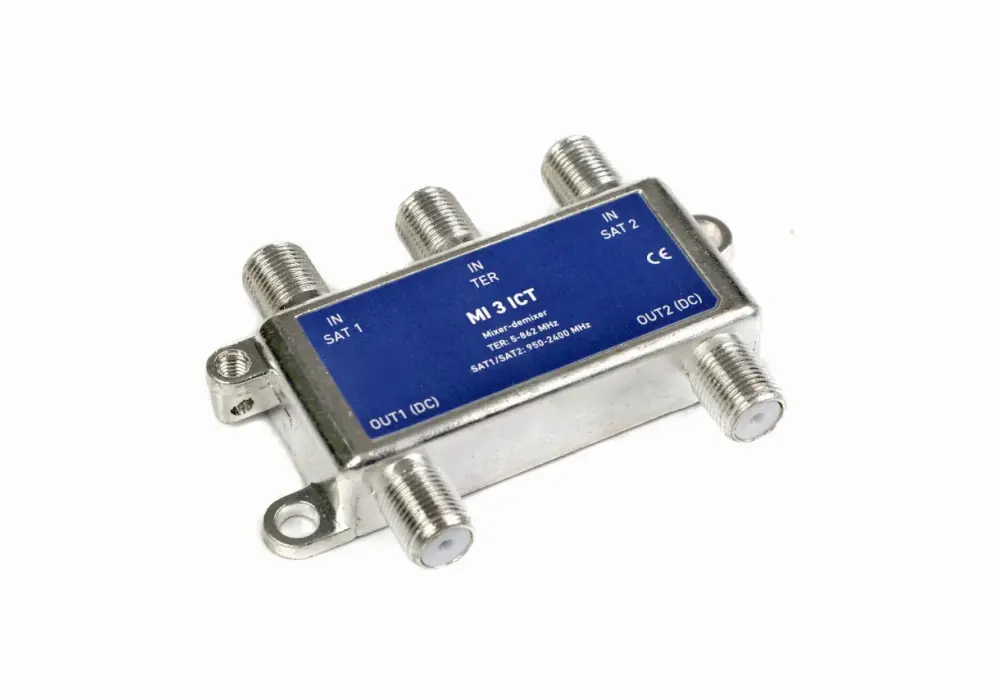

Rozwiązanie na horyzoncie: Czym jest rozgałęźnik anteny satelitarnej?

Właśnie w tym miejscu wkracza na scenę rozgałęźnik anteny satelitarnej, często nazywany po prostu splitterem. To z pozoru proste urządzenie, które ma za zadanie rozdzielić sygnał płynący z jednego kabla antenowego na kilka niezależnych wyjść. Dzięki temu, teoretycznie, do jednej anteny satelitarnej moglibyśmy podłączyć wiele odbiorników, czyli dekoderów.

Rozgałęźnik jest urządzeniem pasywnym, co oznacza, że nie wzmacnia sygnału, a jedynie go dzieli. Jego główna funkcja to dystrybucja sygnału do wielu punktów odbioru. Brzmi prosto, prawda? Niestety, w przypadku sygnału satelitarnego, sprawa jest nieco bardziej skomplikowana, niż mogłoby się wydawać na pierwszy rzut oka.

Uwaga, to nie takie proste! Dlaczego zwykły rozdzielacz sygnału SAT często nie działa?

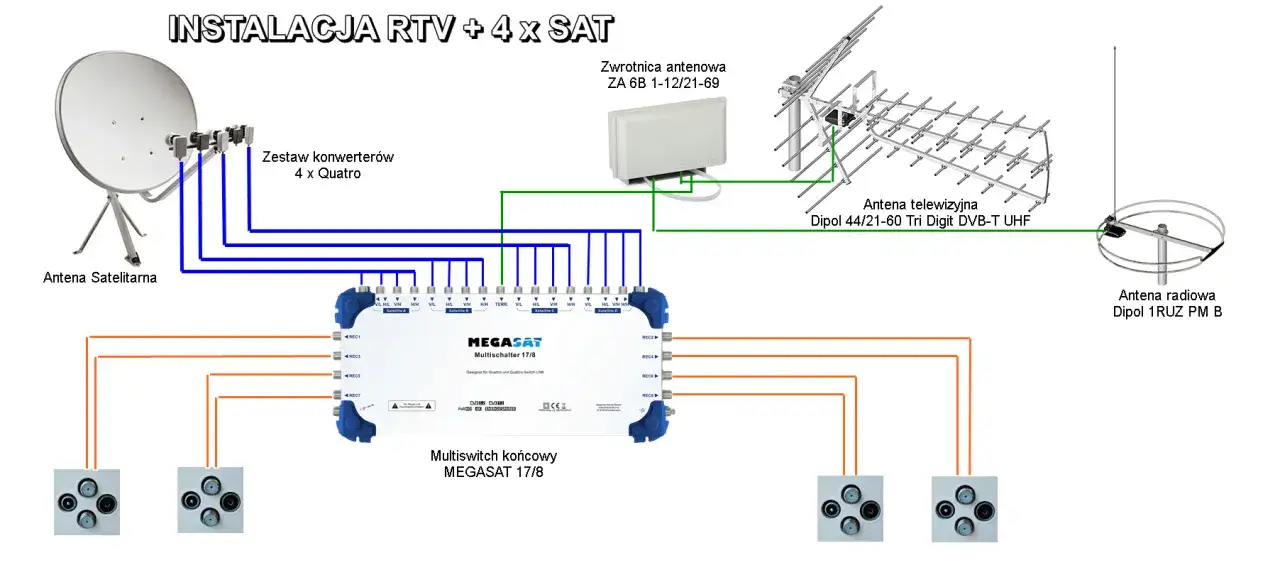

Konflikt polaryzacji: Wyjaśniamy, dlaczego dekodery "kłócą się" o sygnał

Tutaj dochodzimy do sedna problemu, który sprawia, że proste rozdzielenie sygnału satelitarnego za pomocą zwykłego splittera rzadko kiedy działa poprawnie. Sygnał satelitarny jest przesyłany w dwóch polaryzacjach: pionowej (V) i poziomej (H). Dodatkowo, mamy do czynienia z dwoma pasmami częstotliwości: dolnym i górnym.

Konwerter (LNB) zamontowany na antenie satelitarnej odbiera te sygnały, a następnie przesyła je do dekodera. To dekoder "mówi" konwerterowi, jaki sygnał ma mu dostarczyć. Odbywa się to poprzez wysyłanie odpowiedniego napięcia: 13V dla polaryzacji pionowej i 18V dla polaryzacji poziomej. Jeśli dekoder potrzebuje sygnału z pasma górnego, wysyła dodatkowo sygnał 22 kHz.

Wyobraźmy sobie teraz sytuację, w której dwa dekodery są podłączone do jednego standardowego konwertera (np. typu Single) za pomocą zwykłego rozgałęźnika. Dekoder w salonie chce oglądać kanał z polaryzacją pionową (wysyła 13V), a dekoder w sypialni kanał z polaryzacją poziomą (wysyła 18V). Do konwertera dochodziłyby jednocześnie dwa różne napięcia, co prowadzi do konfliktu i chaosu. Konwerter nie wie, którego dekodera ma "słuchać", co skutkuje brakiem sygnału na jednym lub obu urządzeniach. To jest właśnie ten słynny "konflikt polaryzacji".

Ograniczenia tradycyjnego konwertera a niezależny odbiór co musisz wiedzieć?

Standardowy konwerter, taki jak popularny Single LNB (z jednym wyjściem), jest w stanie obsłużyć tylko jedną polaryzację i jedno pasmo częstotliwości w danym momencie. Oznacza to, że jeśli masz taki konwerter, to w danym momencie możesz oglądać programy tylko z jednej "ćwiartki" sygnału satelitarnego (np. polaryzacja pionowa, pasmo dolne).

To fundamentalne ograniczenie sprawia, że proste rozdzielenie sygnału z konwertera Single na wiele dekoderów jest bezcelowe. Nie uzyskasz niezależnego odbioru, bo dekodery będą się wzajemnie blokować. Aby umożliwić niezależne oglądanie w wielu miejscach, potrzebujemy rozwiązania, które pozwoli konwerterowi na jednoczesne dostarczanie różnych "ćwiartek" sygnału do każdego z dekoderów. I tu z pomocą przychodzi technologia Unicable.

Klucz do sukcesu: Technologia Unicable jako rozwiązanie dla Twojego domu

Jak działa Unicable i dlaczego rewolucjonizuje domowe instalacje?

Technologia Unicable (znana również jako SCR, a w nowszych wersjach jako Unicable II lub dCSS) to prawdziwa rewolucja w domowych instalacjach satelitarnych. Jej genialność polega na tym, że umożliwia przesłanie sygnału dla wielu dekoderów za pomocą jednego kabla koncentrycznego. Brzmi jak magia? To po prostu sprytne wykorzystanie częstotliwości.

W systemie Unicable, specjalny konwerter Unicable LNB odbiera cały sygnał satelitarny (wszystkie polaryzacje i pasma). Następnie, zamiast wysyłać go w tradycyjny sposób, przypisuje każdemu podłączonemu dekoderowi unikalną częstotliwość (tzw. kanał SCR Satellite Channel Router). Dekoder, zamiast sterować konwerterem napięciem, "prosi" go o konkretny program na przypisanej mu częstotliwości. Konwerter Unicable "miksowanie" sygnału i wysyła go do dekodera już na tej konkretnej częstotliwości. Dzięki temu, każdy dekoder ma swój "prywatny" strumień danych, całkowicie niezależny od pozostałych, a wszystko to płynie jednym kablem.

Konwerter Unicable + odpowiedni rozgałęźnik = niezależne oglądanie na każdym telewizorze

Aby w pełni wykorzystać potencjał technologii Unicable i cieszyć się niezależnym odbiorem na każdym telewizorze, niezbędne są dwa kluczowe elementy. Po pierwsze, musisz zainwestować w konwerter Unicable (lub Unicable II/dCSS). To on jest mózgiem całego systemu, odpowiedzialnym za przypisywanie unikalnych częstotliwości każdemu dekoderowi.

Po drugie, potrzebujesz rozgałęźników satelitarnych kompatybilnych z Unicable. Czym się różnią? Muszą one posiadać funkcję "przejścia napięcia" (DC Pass). Jest to absolutnie kluczowe, ponieważ dekodery Unicable nadal wysyłają napięcie do konwertera (choć już nie w celu zmiany polaryzacji, a raczej do jego zasilania i komunikacji). Rozgałęźnik bez DC Pass zablokowałby to napięcie, uniemożliwiając działanie systemu. Ta kombinacja konwertera i rozgałęźnika pozwala na stworzenie elastycznej i efektywnej instalacji, która sprosta wymaganiom wielu domowników.

Czy Twój dekoder (Canal+, Polsat Box) jest zgodny z Unicable? Jak to sprawdzić?

Zanim zainwestujesz w konwerter i rozgałęźniki Unicable, warto sprawdzić, czy Twoje dekodery są kompatybilne z tą technologią. Na szczęście, polscy operatorzy, tacy jak Canal+ i Polsat Box, od lat oferują dekodery, które w większości są zgodne z systemem Unicable. Wiele nowszych modeli ma tę funkcję wbudowaną standardowo.

Jak to sprawdzić? Najprościej jest zajrzeć do instrukcji obsługi dekodera. Szukaj tam wzmianek o "Unicable", "SCR" lub "dCSS". Inną metodą jest wejście w menu dekodera, zazwyczaj w sekcję "Ustawienia instalacji satelitarnej" lub "Antena". Powinieneś tam znaleźć opcję wyboru typu konwertera, gdzie obok "Single", "Twin", "Quad" pojawi się również "Unicable" lub "SCR". Jeśli taka opcja jest dostępna, Twój dekoder jest gotowy do pracy w tym systemie. Warto zaznaczyć, że dekodery Unicable wymagają przypisania konkretnego numeru SCR (częstotliwości) dla każdego z nich, ale o tym opowiem więcej w sekcji o konfiguracji.

Jak wybrać idealny rozgałęźnik satelitarny? Praktyczny poradnik zakupowy

Rodzaj pierwszy: Rozgałęźnik z przejściem napięcia (DC Pass) kiedy jest niezbędny?

Rozgałęźniki z przejściem napięcia, czyli DC Pass, to absolutna podstawa w nowoczesnych instalacjach satelitarnych, zwłaszcza tych opartych na technologii Unicable. Ich kluczową cechą jest to, że pozwalają na przepływ prądu stałego (napięcia DC) w obu kierunkach (lub w jednym, określonym kierunku, zazwyczaj z wyjścia do wejścia). Dlaczego to takie ważne?

W systemie Unicable, to właśnie napięcie z dekodera zasila konwerter i umożliwia komunikację z nim. Bez funkcji DC Pass, napięcie zostałoby zablokowane na rozgałęźniku, a konwerter nie otrzymałby zasilania, co uniemożliwiłoby odbiór sygnału. Zawsze upewnij się, że rozgałęźnik, który kupujesz do instalacji Unicable, ma wyraźnie oznaczone "DC Pass" na wszystkich lub wybranych wyjściach. Jest to również niezbędne, jeśli przez kabel koncentryczny zasilasz wzmacniacz antenowy wówczas rozgałęźnik musi przepuścić to napięcie do wzmacniacza.

Rodzaj drugi: Rozgałęźnik pasywny do jakich zastosowań wystarczy?

Rozgałęźniki pasywne to najprostsze urządzenia, które służą wyłącznie do podziału sygnału. Nie przepuszczają one napięcia stałego, co automatycznie dyskwalifikuje je z większości instalacji satelitarnych, zwłaszcza tych z tradycyjnymi konwerterami, gdzie dekoder musi sterować LNB. W kontekście sygnału satelitarnego ich zastosowanie jest bardzo, bardzo ograniczone. Mogłyby być użyte w specyficznych sytuacjach, np. gdy sygnał z konwertera już jest "zmiksowany" i nie wymaga sterowania (np. z wyjścia konwertera Unicable, które jest przeznaczone dla dekoderów bez funkcji Unicable, ale to rzadkość).

Moje doświadczenie podpowiada, że rozgałęźniki pasywne znacznie lepiej sprawdzają się w instalacjach telewizji naziemnej (DVB-T), gdzie nie ma potrzeby przesyłania napięcia sterującego do anteny, a jedynie podział sygnału. Jeśli więc myślisz o rozdzieleniu sygnału satelitarnego, zawsze szukaj modelu z DC Pass.

Na co zwrócić uwagę w specyfikacji? Kluczowe parametry techniczne

Wybór odpowiedniego rozgałęźnika to nie tylko kwestia typu (DC Pass czy pasywny). Istnieje kilka kluczowych parametrów technicznych, które mają bezpośredni wpływ na jakość odbieranego sygnału i stabilność całej instalacji. Zwracając na nie uwagę, unikniesz frustracji i konieczności powtórnego zakupu.

Tłumienie sygnału: Co oznacza wartość w dB i jak wpływa na jakość obrazu?

Jednym z najważniejszych parametrów jest tłumienie (attenuation) sygnału, wyrażane w decybelach (dB). Każde urządzenie, przez które przechodzi sygnał, a zwłaszcza rozgałęźnik, powoduje jego osłabienie. To naturalne zjawisko dzieląc sygnał na dwie części, każda z nich otrzymuje mniejszą "porcję" mocy. Im więcej wyjść ma rozgałęźnik, tym wyższe jest tłumienie na każdym z nich. Na przykład, rozgałęźnik dwudrożny może mieć tłumienie rzędu 3-4 dB na wyjście, czterodrożny już 7-8 dB.

Co to oznacza w praktyce? Im wyższe tłumienie, tym słabszy sygnał dotrze do dekodera. Jeśli sygnał wyjściowy z konwertera jest już na granicy (np. z powodu długiego kabla), dodatkowe tłumienie spowodowane przez rozgałęźnik może doprowadzić do pogorszenia jakości obrazu, "klatkowania" lub nawet całkowitego braku odbioru. Dlatego zawsze doradzam wybór rozgałęźników o jak najniższym tłumieniu. Wartość ta jest zawsze podana w specyfikacji technicznej urządzenia.

Zakres częstotliwości: Dlaczego przedział 5-2400 MHz to bezpieczny standard?

Kolejnym istotnym parametrem jest zakres częstotliwości, który rozgałęźnik jest w stanie obsłużyć. Dla zastosowań satelitarnych ten zakres musi być odpowiednio szeroki. Standardem, który gwarantuje kompatybilność z większością systemów, jest przedział 5-2400 MHz, a w niektórych przypadkach nawet 5-2500 MHz.

Dlaczego akurat taki zakres? Dolna granica (5 MHz) jest ważna, jeśli planujesz przesyłać również sygnał telewizji naziemnej (DVB-T) lub radiowy (FM/DAB+) tym samym kablem (tzw. instalacja multiswitchowa lub z sumowaniem sygnałów). Górna granica (2400 MHz lub 2500 MHz) jest niezbędna do prawidłowego odbioru wszystkich pasm sygnału satelitarnego. Upewnienie się, że rozgałęźnik pracuje w tym szerokim zakresie, to gwarancja, że będzie on kompatybilny zarówno z obecnymi, jak i przyszłymi standardami nadawania satelitarnego.

Montaż krok po kroku: Jak samodzielnie podłączyć rozgałęźnik antenowy?

Niezbędne narzędzia i akcesoria: Przygotuj się do pracy

Zanim przystąpisz do montażu, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Dobrze przygotowany warsztat to połowa sukcesu. Oto lista, którą zawsze polecam:

1. Klucze płaskie (najczęściej 11 mm) do dokręcania złączy F.
2. Obcinak do kabli lub ostry nóż do precyzyjnego cięcia kabla koncentrycznego.
3. Zaciskarka do złączy F (jeśli używasz złączy kompresyjnych) lub po prostu dobrze naostrzone narzędzie do ściągania izolacji (dla złączy nakręcanych).
4. Złącza F odpowiednia ilość, najlepiej kilka sztuk zapasowych.
5. Taśma izolacyjna lub samowulkanizująca do zabezpieczenia połączeń przed wilgocią, zwłaszcza na zewnątrz.
6. Miernik sygnału satelitarnego (opcjonalnie, ale bardzo pomocny) pozwoli na precyzyjne sprawdzenie jakości sygnału po instalacji.

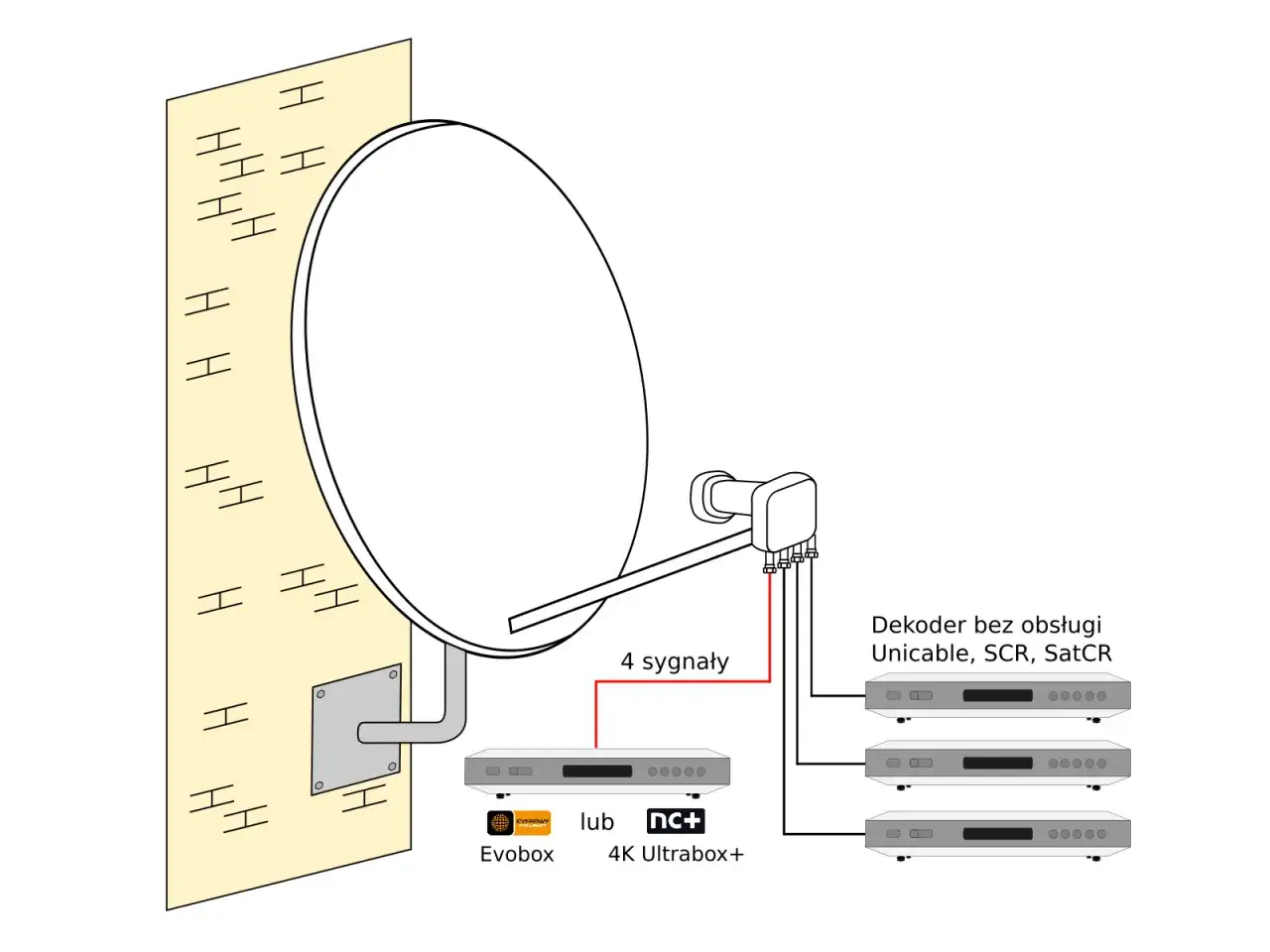

Schemat podłączenia dla instalacji Unicable: Od konwertera do dekoderów

Prawidłowe podłączenie rozgałęźnika w instalacji Unicable jest kluczowe. Oto jak to zrobić krok po kroku:

1. Odłącz zasilanie: Zawsze zaczynaj od odłączenia dekoderów od prądu, aby uniknąć przypadkowych zwarć.
2. Kabel z konwertera Unicable: Jeden kabel koncentryczny, który schodzi bezpośrednio z konwertera Unicable, podłącz do wejścia (INPUT) rozgałęźnika. Wejście to jest zazwyczaj oznaczone jako "IN" lub "INPUT".
3. Kable do dekoderów: Z wyjść (OUTPUT) rozgałęźnika (oznaczonych jako "OUT1", "OUT2" itd.) poprowadź osobne kable do każdego z dekoderów. Pamiętaj, że wszystkie te wyjścia w rozgałęźniku Unicable muszą być typu DC Pass.
4. Dokręć złącza F: Upewnij się, że wszystkie złącza F są solidnie i prawidłowo dokręcone. Luźne połączenia to częsta przyczyna problemów z sygnałem.
5. Zabezpiecz połączenia: Jeśli rozgałęźnik jest montowany na zewnątrz lub w miejscu narażonym na wilgoć, zabezpiecz wszystkie połączenia taśmą samowulkanizującą lub izolacyjną.

Wizualnie wygląda to tak:

KONWERTER UNICABLE ---(1 kabel)---> ROZGAŁĘŹNIK ---(kabel)---> DEKODER 1
|
|---(kabel)---> DEKODER 2
|
|---(kabel)---> DEKODER 3 (itd.)

Prawidłowe zarabianie złączy typu F jak uniknąć najczęstszych błędów?

Prawidłowe zarobienie złącza F to podstawa stabilnej instalacji. Błędy na tym etapie są niezwykle częste i prowadzą do wielu problemów z sygnałem. Oto jak to zrobić:

1. Przygotuj kabel: Obetnij kabel prostopadle. Następnie, za pomocą specjalnego narzędzia lub ostrego noża, zdejmij zewnętrzną izolację na długości około 10-12 mm. Uważaj, aby nie uszkodzić oplotu (ekranu).
2. Odsłoń oplot: Oplot (cienkie druciki) odwiń delikatnie do tyłu, tak aby przylegał do zewnętrznej izolacji.
3. Odsłoń żyłę wewnętrzną: Zdejmij wewnętrzną izolację (dielektryk) na długości około 5-7 mm, tak aby sama miedziana żyła wystawała na tę długość. Upewnij się, że żyła jest prosta i nie ma na niej uszkodzeń.
4. Nakręć złącze F: Delikatnie nakręć złącze F na kabel, tak aby oplot znalazł się pod nakrętką złącza, a żyła wewnętrzna wystawała na około 1-2 mm poza koniec złącza. Upewnij się, że żaden włosek oplotu nie dotyka żyły wewnętrznej to najczęstsza przyczyna zwarć i braku sygnału!
5. Dokręć i sprawdź: Solidnie dokręć złącze F do gniazda w rozgałęźniku lub dekoderze. Sprawdź wzrokowo, czy nie ma żadnych zwarć.

Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy obraz "klatkuje" lub zniknął?

Diagnostyka problemu: Czy winny jest rozgałęźnik, kable, a może ustawienia dekodera?

Po zainstalowaniu rozgałęźnika i podłączeniu wszystkiego, może się zdarzyć, że sygnał nie będzie idealny, obraz będzie "klatkował" lub całkowicie zniknie. Spokojnie, to często spotykane problemy, które zazwyczaj da się łatwo zdiagnozować i naprawić. Moje doświadczenie podpowiada, by zacząć od najprostszych rzeczy:

• Sprawdź połączenia kablowe: Upewnij się, że wszystkie złącza F są solidnie dokręcone i nie ma luzów. Luźne połączenie to wróg sygnału.
• Obejrzyj złącza F: Czy nie ma zwarcia między oplotem a żyłą wewnętrzną? To bardzo częsty błąd. Czasem wystarczy delikatnie przyciąć wystającą żyłę wewnętrzną.
• Sprawdź konfigurację dekodera: Czy dekoder jest ustawiony w tryb Unicable i ma przypisany prawidłowy numer SCR? O tym szerzej za chwilę.
• Testuj po kolei: Jeśli masz możliwość, podłącz jeden dekoder bezpośrednio do konwertera, omijając rozgałęźnik. Jeśli wtedy sygnał jest dobry, problem leży w rozgałęźniku, kablach od rozgałęźnika do dekoderów lub ich konfiguracji.

Zbyt duże tłumienie sygnału: Czy potrzebujesz wzmacniacza?

Jednym z głównych problemów, zwłaszcza przy długich kablach lub użyciu rozgałęźnika z dużą liczbą wyjść, jest zbyt duże tłumienie sygnału. Nawet najlepszy rozgałęźnik wprowadza pewne straty. Jeśli sygnał na wejściu do rozgałęźnika jest już słaby, po przejściu przez niego może być niewystarczający dla dekodera.

Objawy to: niska jakość sygnału w menu dekodera, "klatkowanie" obrazu, pikseloza, a nawet całkowity brak odbioru niektórych kanałów. W takiej sytuacji warto rozważyć zastosowanie wzmacniacza sygnału satelitarnego. Należy go zamontować przed rozgałęźnikiem, czyli między konwerterem a wejściem rozgałęźnika. Pamiętaj, aby wybrać wzmacniacz przeznaczony do sygnału satelitarnego i upewnić się, że ma on funkcję DC Pass, aby nie blokował zasilania konwertera.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Konfiguracja dekoderów w systemie Unicable jak przypisać kanały, by uniknąć konfliktów?

To kluczowy element sukcesu w instalacji Unicable. Każdy dekoder w systemie Unicable musi mieć przypisany unikalny kanał SCR (częstotliwość). Jeśli dwa dekodery będą miały ustawiony ten sam kanał SCR, dojdzie do konfliktu i żaden z nich nie będzie działał poprawnie. Oto jak to zrobić:

1. Wejdź w menu dekodera: Znajdź sekcję "Ustawienia instalacji satelitarnej" lub "Antena".
2. Wybierz typ konwertera Unicable/SCR: Zazwyczaj będzie tam opcja wyboru "Unicable", "SCR" lub "dCSS". Wybierz odpowiednią dla swojego konwertera.
3. Przypisz kanał SCR (częstotliwość): W zależności od modelu konwertera Unicable, będzie on miał określoną liczbę dostępnych kanałów SCR (np. 4, 8, 16). Każdy kanał ma przypisaną unikalną częstotliwość.
4. Przydziel unikalne kanały: Dla pierwszego dekodera wybierz np. SCR1 (częstotliwość X), dla drugiego SCR2 (częstotliwość Y), dla trzeciego SCR3 (częstotliwość Z) itd. Nigdy nie powtarzaj tych samych kanałów na różnych dekoderach!
5. Zapisz ustawienia: Po przypisaniu kanału SCR, zapisz zmiany i wyjdź z menu. Dekoder powinien zacząć odbierać sygnał.

Częstotliwości przypisane do poszczególnych kanałów SCR znajdziesz w instrukcji obsługi konwertera Unicable. Zazwyczaj są to standardowe wartości, ale zawsze warto to sprawdzić.
