Wielu z nas, korzystając z usług telewizji kablowej, staje przed pozornie prostym, a w praktyce często frustrującym wyzwaniem: jak rozdzielić jeden kabel koncentryczny tak, by jednocześnie zasilić modem internetowy i jeden lub więcej telewizorów? Intuicyjne sięgnięcie po zwykły rozgałęźnik antenowy wydaje się logiczne, prawda? Niestety, jak się często okazuje, to właśnie ten "prosty" krok prowadzi do niestabilnego internetu, zrywania połączeń, a nawet problemów z odbiorem telewizji. Z mojego doświadczenia wiem, że to jeden z najczęstszych błędów popełnianych przez użytkowników.

W tym artykule wyjaśnię, dlaczego tak się dzieje i co najważniejsze jak prawidłowo rozwiązać ten problem. Przeprowadzę Cię przez techniczne niuanse, pokażę właściwe urządzenia i podpowiem, na co zwrócić uwagę przy zakupie, a na koniec przedstawię gotowe schematy podłączenia. Moim celem jest, abyś po lekturze czuł się pewnie i kompetentnie, mogąc samodzielnie zadbać o stabilność swojej domowej sieci.

Jeden kabel od dostawcy, a Ty potrzebujesz TV i Internetu? Oto rozwiązanie problemu

Jak wspomniałem, wielu użytkowników kablówki staje przed wyzwaniem rozdzielenia jednego kabla koncentrycznego tak, by zasilić jednocześnie modem internetowy i jeden lub więcej telewizorów. Intuicyjne użycie zwykłego rozgałęźnika często prowadzi do problemów i frustracji, bo choć fizycznie sygnał zostanie rozdzielony, to jego jakość i stabilność mogą drastycznie spaść, zwłaszcza w przypadku internetu. Właśnie dlatego tak ważne jest zrozumienie, dlaczego tak się dzieje i jak prawidłowo rozwiązać ten problem, aby cieszyć się stabilnym połączeniem i czystym obrazem.

Mit zwykłego "trójnika": Dlaczego prosty rozdzielacz TV może zablokować Twój Internet?

Zwykły rozgałęźnik antenowy, potocznie nazywany "trójnikiem" lub splitterem, jest urządzeniem pasywnym, zaprojektowanym głównie do dzielenia sygnału telewizyjnego. I owszem, fizycznie rozdzieli sygnał z jednego kabla na dwa lub więcej. Problem polega na tym, że choć sygnał TV jest jednokierunkowy, to internet kablowy (DOCSIS) wymaga komunikacji dwukierunkowej. Zwykły rozgałęźnik nie jest przystosowany do obsługi kanału zwrotnego, co jest kluczowe dla modemu. Może go blokować lub silnie tłumić, co w praktyce oznacza brak lub niestabilność połączenia internetowego. To nie tylko osłabienie sygnału, ale fundamentalna niezgodność techniczna.

Jeden przewód, dwa sygnały: Jak telewizja (DVB-C) i Internet (DOCSIS) podróżują tym samym kablem?

To fascynujące, jak wiele informacji może płynąć jednym kablem! Sygnał telewizyjny (DVB-C) i internetowy (DOCSIS) współistnieją w jednym kablu koncentrycznym dzięki wykorzystaniu różnych pasm częstotliwości. Możemy to sobie wyobrazić jako autostradę, gdzie różne pasy ruchu są przeznaczone dla różnych typów pojazdów. Sygnał TV jest zazwyczaj jednokierunkowy (tzw. downstream, czyli "w dół" do odbiorcy) i zajmuje wyższe pasma częstotliwości. Internet DOCSIS również wykorzystuje pasma downstream do pobierania danych, ale co kluczowe, potrzebuje także pasm upstream (czyli "w górę" od użytkownika do operatora) do wysyłania danych. To właśnie ta dwukierunkowość stanowi wyzwanie dla niewłaściwych rozdzielaczy.

Kluczowa rola kanału zwrotnego: Sekret stabilnego połączenia, o którym musisz wiedzieć

Kanał zwrotny (ang. upstream channel) to absolutny fundament stabilnego i szybkiego internetu kablowego w technologii DOCSIS. Jest to pasmo częstotliwości, zazwyczaj w zakresie od 5 do 65 MHz, które umożliwia modemowi wysyłanie danych z powrotem do operatora. Bez sprawnego kanału zwrotnego modem nie może poprawnie komunikować się z siecią dostawcy nie może wysyłać zapytań, potwierdzać odbioru danych, ani uploadować plików. Zwykłe rozgałęźniki antenowe są często zaprojektowane tak, aby tłumić lub całkowicie blokować te niskie częstotliwości, traktując je jako "szum" lub niepotrzebne pasmo. Skutek? Modem nie widzi sieci, nie może się zalogować, albo jego połączenie jest niestabilne i wolne. To właśnie dlatego inwestycja w odpowiednie urządzenie obsługujące kanał zwrotny jest absolutnie kluczowa dla każdego, kto chce mieć stabilny internet kablowy.

Wybierz właściwe narzędzie: Gniazdo multimedialne czy specjalistyczny rozdzielacz?

Skoro już wiemy, dlaczego zwykły rozgałęźnik to zły pomysł, przejdźmy do właściwych rozwiązań. Na rynku dostępne są dwa główne typy urządzeń, które skutecznie i prawidłowo rozdzielą sygnał kablowy dla modemu i telewizora, zapewniając obsługę kanału zwrotnego. Wybór między nimi zależy od Twojej sytuacji instalacyjnej i preferencji. Oba rozwiązania, gniazdo multimedialne abonenckie oraz specjalistyczny rozdzielacz z wyjściem DATA, są zaprojektowane do separowania sygnałów i zapewnienia optymalnych parametrów dla każdego z urządzeń.

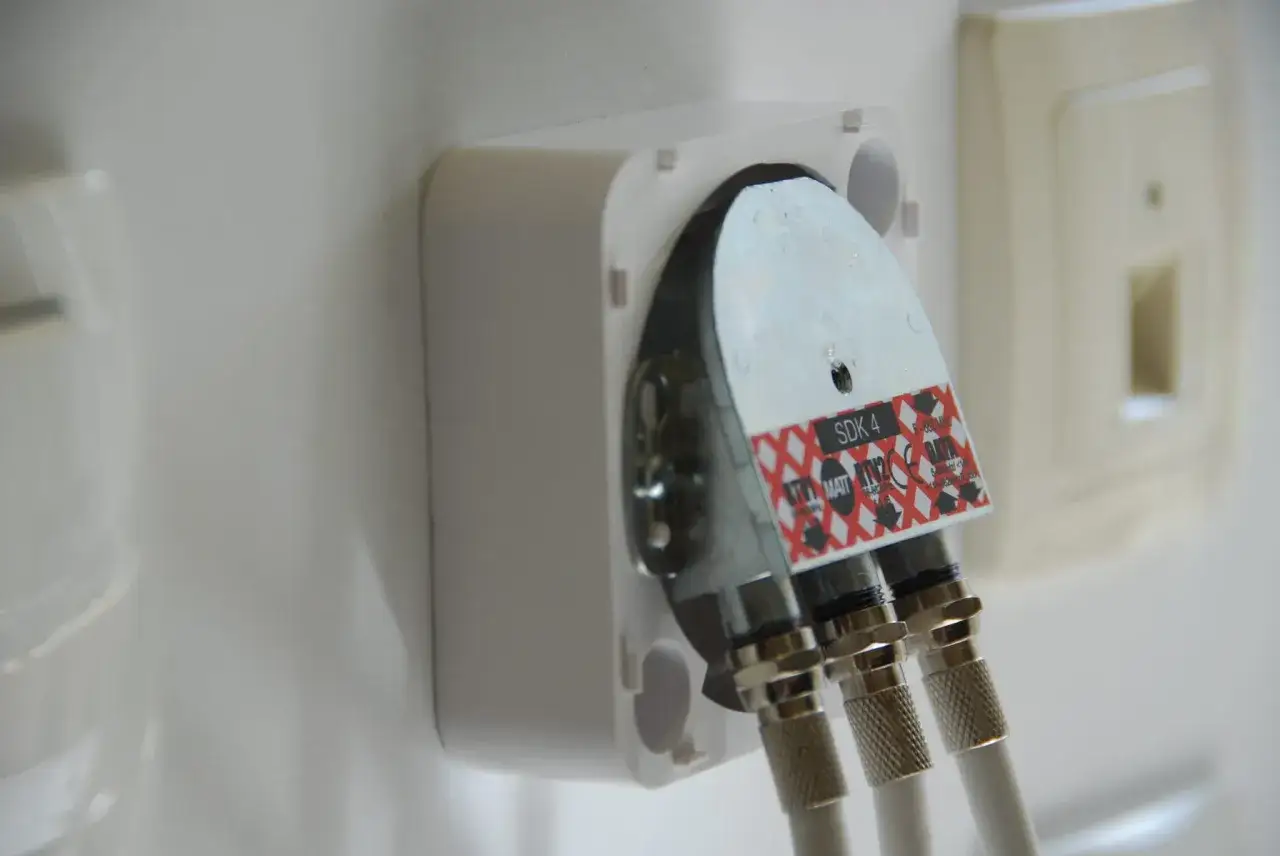

Gniazdo multimedialne abonenckie: Profesjonalne rozwiązanie z podziałem na porty DATA i RTV

Gniazdo multimedialne to rozwiązanie, które najczęściej spotkasz w instalacjach wykonanych przez operatorów (np. Play/UPC, Vectra). Jest to eleganckie i kompleksowe urządzenie, które montuje się zazwyczaj na ścianie. Posiada ono dedykowane wyjścia:

• DATA przeznaczone wyłącznie dla modemu internetowego.
• TV dla telewizora.
• Czasem także R dla radia.

Rozdzielacz z wyjściem DATA: Elastyczna alternatywa dla domowych instalatorów

Jeśli nie masz możliwości instalacji gniazda multimedialnego na ścianie, albo potrzebujesz większej elastyczności, specjalistyczny rozdzielacz multimedialny, często nazywany zwrotnicą lub rozdzielaczem z kanałem zwrotnym, będzie doskonałą alternatywą. To urządzenie ma jedno wejście i zazwyczaj dwa lub więcej wyjść. Kluczowe jest, że co najmniej jedno z wyjść jest wyraźnie oznaczone jako DATA (lub MODEM) i jest zaprojektowane tak, aby aktywnie przepuszczać kanał zwrotny (5-65 MHz). Pozostałe wyjścia są przeznaczone dla telewizorów (TV). Jest to świetne rozwiązanie, gdy potrzebujesz rozdzielić sygnał na modem i kilka telewizorów, zwłaszcza gdy gniazdo abonenckie nie jest praktyczne lub wystarczające. Pamiętaj, aby szukać modeli z opisem "multimedialny", "z kanałem zwrotnym" lub "DATA".

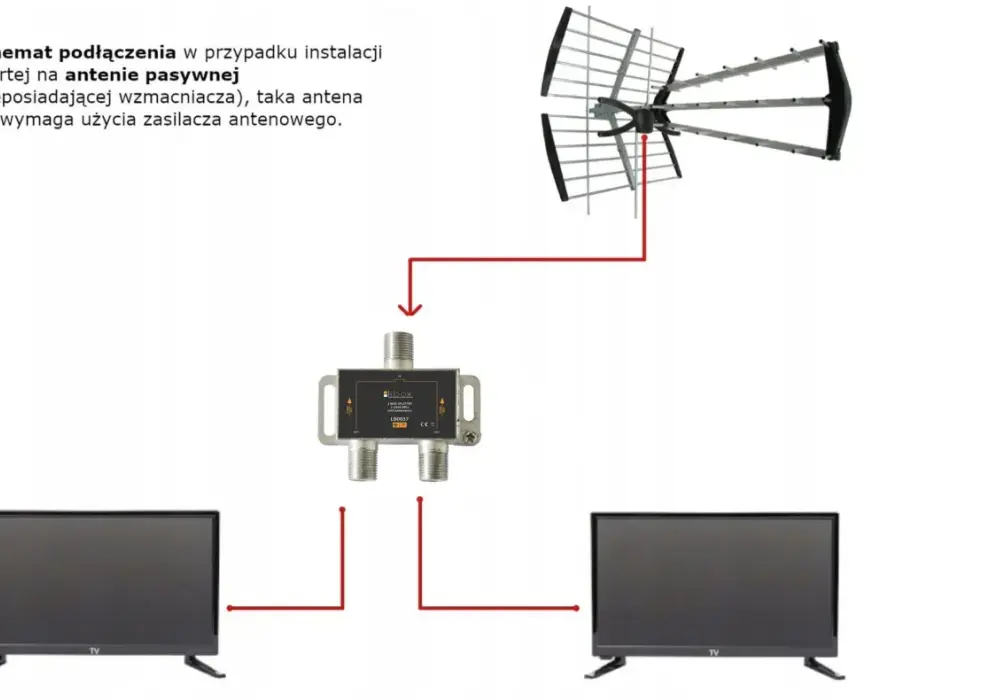

Kiedy (i czy w ogóle) można zastosować zwykły rozgałęźnik antenowy?

Odpowiedź jest prosta: zwykły rozgałęźnik antenowy może być zastosowany wyłącznie do rozdzielenia sygnału telewizyjnego, czyli np. do podłączenia dwóch telewizorów do jednego kabla TV, ale NIGDY nie powinien być używany przed modemem internetowym. Jeśli sygnał dla modemu został już prawidłowo wydzielony (za pomocą gniazda multimedialnego lub specjalistycznego rozdzielacza z wyjściem DATA), to pozostały sygnał TV możesz dalej rozdzielać zwykłym splitterem. Jednak jego użycie w instalacji, gdzie modem jest podłączony bezpośrednio za nim, zawsze prowadzi do problemów z internetem. To jest zasada, której nie należy łamać.

Praktyczny poradnik zakupowy: Jak odczytać specyfikację i wybrać najlepszy rozdzielacz?

Wybór odpowiedniego urządzenia to nie tylko decyzja między gniazdem a rozdzielaczem. Równie ważne jest, aby wybrać produkt o odpowiednich parametrach technicznych. Na rynku znajdziesz wiele modeli, a ich specyfikacje mogą być mylące. Jako ekspert, chcę Cię wyposażyć w wiedzę, dzięki której dokonasz świadomego zakupu i unikniesz niepotrzebnych problemów. Zwróć uwagę na trzy kluczowe aspekty.

Zakres częstotliwości (MHz): Upewnij się, że Twoje urządzenie "widzi" Internet (powyżej 1000 MHz)

To jeden z najważniejszych parametrów. Urządzenie, które wybierzesz (czy to gniazdo, czy rozdzielacz), musi obsługiwać szeroki zakres częstotliwości. Minimalnie powinno to być pasmo do co najmniej 1000 MHz (1 GHz), ponieważ nowoczesne sieci kablowe coraz częściej wykorzystują wyższe częstotliwości, a niektóre już dochodzą nawet do 1218 MHz. Jednak kluczowe jest również, aby specyfikacja wyraźnie gwarantowała obsługę kanału zwrotnego w paśmie 5-65 MHz. Jeśli urządzenie nie obsługuje tego zakresu lub go tłumi, Twój internet nie będzie działał poprawnie. Upewnij się, że na opakowaniu lub w opisie produktu jest informacja o "Return Path" lub "kanał zwrotny" w tym zakresie.

Tłumienie w dB: Cichy zabójca sygnału. Jak interpretować tę wartość i unikać strat?

Tłumienie sygnału, wyrażane w decybelach (dB), to nieunikniona konsekwencja każdego rozdzielenia sygnału. Każde urządzenie pasywne (rozdzielacz, gniazdo, a nawet kabel) osłabia sygnał. Im niższa wartość tłumienia, tym lepiej. Dla rozdzielacza na dwa wyjścia typowe i akceptowalne tłumienie wynosi około 3.5-4 dB na wyjście. Jeśli tłumienie jest znacznie wyższe, może to prowadzić do problemów ze stabilnością internetu (modem będzie miał trudności z utrzymaniem synchronizacji) oraz z jakością obrazu TV (pikselizacja, zaniki sygnału). Zawsze staraj się wybierać modele o jak najniższym podanym tłumieniu, szczególnie na wyjściu DATA.

Klasa ekranowania i solidność wykonania: Twoja inwestycja w brak zakłóceń

W dzisiejszym świecie, pełnym sygnałów radiowych, Wi-Fi, sieci komórkowych i innych źródeł zakłóceń, wysoka jakość wykonania i dobre ekranowanie urządzenia są niezwykle ważne. Solidnie wykonane gniazdo lub rozdzielacz, z metalową obudową i dobrze dopasowanymi złączami, chroni sygnał przed niepożądanymi interferencjami z zewnątrz. Niskiej jakości, plastikowe urządzenia z kiepskim ekranowaniem mogą wpuszczać zakłócenia do Twojej instalacji, co negatywnie wpłynie na stabilność połączenia internetowego i czystość obrazu TV. Na polskim rynku popularni dostawcy usług, tacy jak Play (dawniej UPC) i Vectra, często stosują własne, dedykowane urządzenia, ale w handlu dostępne są również wysokiej jakości zamienniki od renomowanych firm, takich jak Telkom Telmor czy Tratec. Warto zainwestować w sprawdzone marki, nawet jeśli są nieco droższe.

Najczęstsze błędy przy podłączaniu i jak ich uniknąć, by cieszyć się pełną mocą sygnału

Nawet najlepsze urządzenia nie pomogą, jeśli instalacja zostanie wykonana nieprawidłowo. Z mojego doświadczenia wynika, że wiele problemów ze stabilnością internetu i jakością TV wynika z kilku powtarzających się błędów. Poznaj je i dowiedz się, jak ich unikać.

Błąd #1: Stosowanie taniego rozgałęźnika TV przed modemem internetowym

To absolutny klasyk i, jak już wielokrotnie podkreślałem, najczęstszy i najbardziej krytyczny błąd. Tani, zwykły rozgałęźnik antenowy niemal na pewno zablokuje lub silnie stłumi kanał zwrotny (5-65 MHz), który jest niezbędny dla modemu. Skutki? Brak synchronizacji modemu, ciągłe zrywanie połączenia, bardzo niska prędkość wysyłania danych (upload), a nawet całkowity brak internetu. Nawet jeśli internet "jakoś" działa, to jego parametry są znacznie obniżone, a modem pracuje na granicy możliwości, co prowadzi do niestabilności. Zawsze używaj gniazda multimedialnego lub rozdzielacza z wyjściem DATA.

Błąd #2: Tworzenie kaskady, czyli łączenie kilku rozdzielaczy szeregowo bez wzmacniacza

Każde pasywne urządzenie w torze sygnału wprowadza tłumienie. Jeśli połączysz kilka rozdzielaczy jeden za drugim (kaskadowo), sygnał będzie osłabiany na każdym etapie. Na przykład, jeśli masz rozdzielacz na dwa wyjścia (tłumienie ok. 3.5 dB) i do jednego z jego wyjść podłączysz kolejny taki sam rozdzielacz, sygnał na końcowym punkcie zostanie stłumiony o około 7 dB. To bardzo dużo! Zbyt duże tłumienie w instalacji prowadzi do problemów zarówno z internetem, jak i telewizją. Jeśli potrzebujesz wielu punktów odbioru, a sygnał jest słaby, rozważ zastosowanie wzmacniacza sygnału, ale zawsze pamiętaj, aby umieścić go w odpowiednim miejscu najlepiej po wydzieleniu sygnału dla modemu, ale przed dalszym rozdzielaniem sygnału TV.

Błąd #3: Używanie starych, niskiej jakości kabli i złączek typu "F"

Nawet najlepszy rozdzielacz nie pomoże, jeśli sygnał jest tracony lub zakłócany przez słabe okablowanie. Stare, uszkodzone, zagięte lub niskiej jakości kable koncentryczne (często te tanie, białe, dołączane do sprzętu) oraz źle zarobione złączki typu "F" są cichymi zabójcami sygnału. Mogą wprowadzać duże tłumienie, wpuszczać zakłócenia (np. z telefonów komórkowych czy sieci Wi-Fi) i osłabiać ekranowanie całej instalacji. Zawsze zalecam używanie kabli o dobrym ekranowaniu (np. klasy A+ lub potrójnie ekranowanych) i solidnych, metalowych złączek typu "F", które są prawidłowo zarobione. To mały koszt, a ogromna różnica w stabilności i jakości sygnału.

Instalacja krok po kroku: Gotowe schematy podłączenia dla Twojego domu

Przejdźmy teraz do praktyki. Przedstawię Ci najczęstsze scenariusze podłączenia, które pomogą Ci prawidłowo zainstalować modem i telewizor, wykorzystując wiedzę, którą właśnie zdobyłeś. Pamiętaj, że zawsze zaczynamy od kabla wejściowego od operatora.

Scenariusz A: Jak rozdzielić sygnał na modem i jeden telewizor?

To najprostszy i najczęściej spotykany scenariusz. Masz jeden kabel od operatora i chcesz podłączyć modem internetowy oraz jeden telewizor.

1. Z użyciem gniazda multimedialnego:
   • Kabel koncentryczny od operatora podłącz do wejścia gniazda multimedialnego (zazwyczaj oznaczone jako IN lub WEJŚCIE).
   • Z portu DATA gniazda poprowadź kabel koncentryczny do wejścia modemu internetowego.
   • Z portu TV gniazda poprowadź kabel koncentryczny do wejścia antenowego telewizora.
2. Z użyciem rozdzielacza z wyjściem DATA:
   • Kabel koncentryczny od operatora podłącz do wejścia rozdzielacza multimedialnego (zazwyczaj oznaczone jako IN lub WEJŚCIE).
   • Z wyjścia DATA rozdzielacza poprowadź kabel koncentryczny do wejścia modemu internetowego.
   • Z wyjścia TV rozdzielacza poprowadź kabel koncentryczny do wejścia antenowego telewizora.

W obu przypadkach upewnij się, że wszystkie połączenia są solidne i złączki typu "F" są dobrze dokręcone. To zapewni minimalne straty sygnału i stabilne działanie.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Scenariusz B: Jak poprawnie podłączyć modem i kilka telewizorów w różnych pokojach?

Ten scenariusz jest nieco bardziej złożony, ponieważ wymaga dalszego rozdzielenia sygnału TV. Kluczowe jest, aby najpierw prawidłowo wydzielić sygnał dla modemu, a dopiero potem zająć się telewizorami.

1. Z użyciem gniazda multimedialnego:
   • Kabel koncentryczny od operatora podłącz do wejścia gniazda multimedialnego.
   • Z portu DATA gniazda poprowadź kabel koncentryczny do wejścia modemu internetowego.
   • Z portu TV gniazda poprowadź kabel koncentryczny do wejścia zwykłego rozgałęźnika TV (splittera) na odpowiednią liczbę wyjść (np. 1 wejście, 2-4 wyjścia).
   • Z wyjść tego rozgałęźnika TV poprowadź kable koncentryczne do poszczególnych telewizorów.
2. Z użyciem rozdzielacza z wyjściem DATA:
   • Kabel koncentryczny od operatora podłącz do wejścia rozdzielacza multimedialnego z wyjściem DATA.
   • Z wyjścia DATA rozdzielacza poprowadź kabel koncentryczny do wejścia modemu internetowego.
   • Z wyjścia TV rozdzielacza poprowadź kabel koncentryczny do wejścia zwykłego rozgałęźnika TV (splittera) na odpowiednią liczbę wyjść.
   • Z wyjść tego rozgałęźnika TV poprowadź kable koncentryczne do poszczególnych telewizorów.

Ważna uwaga: W przypadku wielu telewizorów i długich kabli, sygnał TV może być zbyt słaby po przejściu przez gniazdo/rozdzielacz multimedialny i kolejny rozgałęźnik TV. W takiej sytuacji może być konieczne zastosowanie wzmacniacza sygnału TV. Pamiętaj, aby wzmacniacz umieścić ZAWSZE PO rozdzieleniu sygnału dla modemu (czyli za portem TV gniazda multimedialnego lub za wyjściem TV rozdzielacza z DATA), a przed dalszym rozgałęzianiem na telewizory. Nigdy nie umieszczaj wzmacniacza przed modemem, gdyż może to zakłócić kanał zwrotny!
