Mikroprzełącznik 2-pin: Od działania po naprawę "dwukliku"

Mikroprzełącznik 2-pin to mały, ale niezwykle istotny komponent elektroniczny, który znajdziesz w niezliczonych urządzeniach codziennego użytku. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć jego działanie, kluczowe parametry i zastosowania, a także wskaże, jak wybrać i podłączyć odpowiedni model do Twojego projektu, niezależnie od Twojego poziomu zaawansowania.

Czym jest mikroprzełącznik 2-pin i jak w ogóle działa?

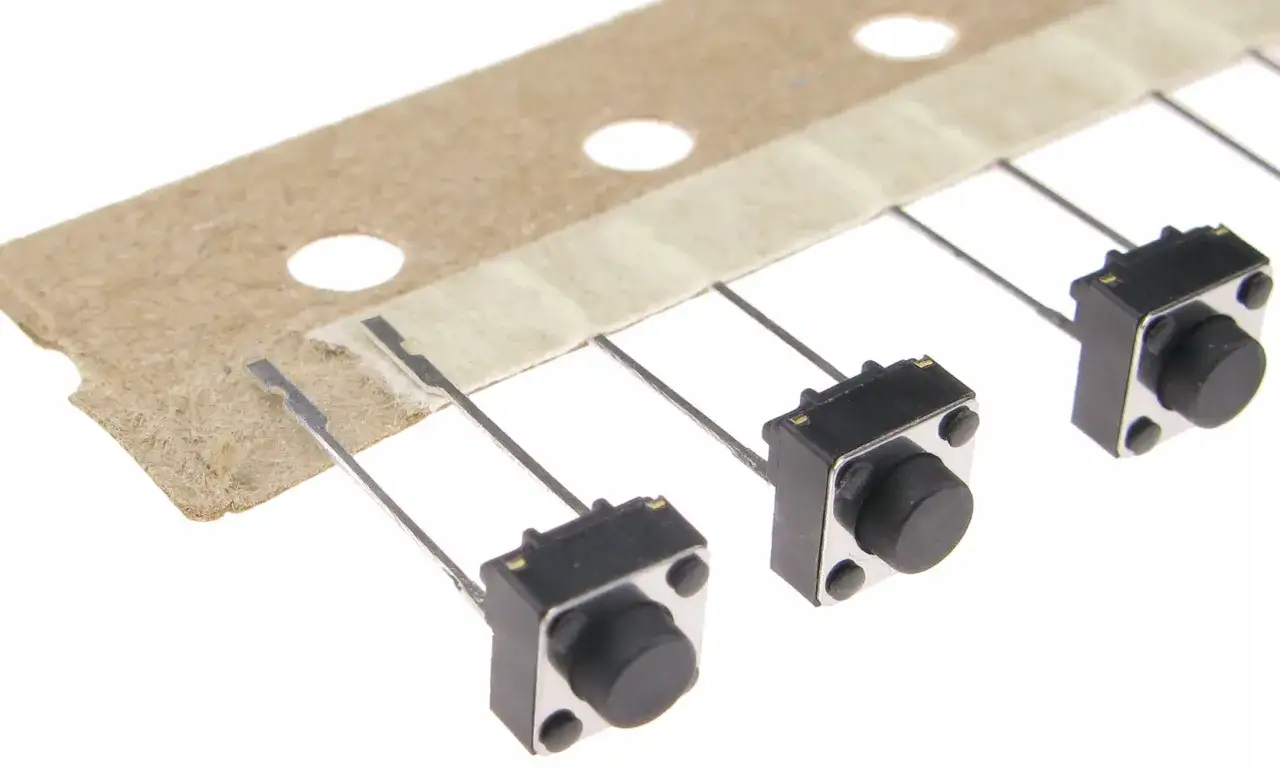

Mikroprzełącznik 2-pin to, w najprostszym ujęciu, chwilowy przełącznik mechaniczny, który najczęściej działa w konfiguracji SPST-NO (Single Pole, Single Throw - Normally Open). Co to oznacza w praktyce? W stanie spoczynku, czyli gdy nie jest wciśnięty, jego dwa styki są rozwarte, a obwód elektryczny pozostaje otwarty. Dopiero po naciśnięciu przycisku styki zwierają się, zamykając obwód i umożliwiając przepływ prądu.

Kluczowym elementem, który odróżnia mikroprzełączniki od innych typów, jest ich mechanizm działania, znany jako "snap-action" (działanie zatrzaskowe). Wewnątrz przełącznika znajduje się specjalnie ukształtowana sprężyna, która po przekroczeniu pewnego punktu nacisku gwałtownie zmienia stan styków. To gwałtowne przełączenie ma ogromne znaczenie dla niezawodności. Zapobiega ono powstawaniu łuku elektrycznego (iskrzenia) między stykami, co jest częstym problemem w wolno działających przełącznikach. Dzięki temu styki zużywają się wolniej, a ich żywotność jest znacznie dłuższa. To właśnie ta cecha sprawia, że mikroprzełączniki są tak cenione w aplikacjach wymagających precyzji i trwałości.

Kluczowa różnica, którą musisz znać: mikroprzełącznik 2-pin a 3-pin

Zrozumienie różnicy między mikroprzełącznikiem 2-pinowym a 3-pinowym jest fundamentalne, ponieważ decyduje o ich zastosowaniu. Wersja 2-pinowa, o której głównie rozmawiamy, jest najprostsza w swojej funkcji. Posiada tylko dwa wyprowadzenia i realizuje podstawową funkcję włącz/wyłącz zwarcie lub rozwarcie jednego obwodu. To idealne rozwiązanie, gdy potrzebujesz prostego przycisku, który po naciśnięciu coś aktywuje lub dezaktywuje, na przykład zapala diodę LED lub wysyła sygnał do mikrokontrolera.

Z kolei mikroprzełączniki 3-pinowe oferują znacznie większą elastyczność. Posiadają trzy wyprowadzenia: wspólne (COM), normalnie otwarte (NO) i normalnie zamknięte (NC). Oznacza to, że w stanie spoczynku styk COM jest połączony z NC, a po naciśnięciu przycisku COM łączy się z NO, jednocześnie rozłączając się z NC. Taka konfiguracja, znana jako SPDT (Single Pole, Double Throw), pozwala na przełączanie między dwoma obwodami. Możesz na przykład włączać jeden obwód i jednocześnie wyłączać drugi, co jest niezwykle przydatne w bardziej złożonych systemach sterowania.

Warto również krótko wspomnieć o wersjach 4-pinowych. Często są to warianty 2-pinowych lub 3-pinowych mikroprzełączników, gdzie dodatkowe nóżki nie służą do rozszerzenia funkcjonalności elektrycznej. Ich głównym celem jest zwiększenie stabilności mechanicznej na płytce drukowanej (PCB), co jest szczególnie ważne w urządzeniach narażonych na wibracje lub częste naciskanie.

Jak wybrać idealny model? Najważniejsze parametry, na które musisz zwrócić uwagę

Wybór odpowiedniego mikroprzełącznika 2-pin do Twojego projektu wymaga uwzględnienia kilku kluczowych parametrów. Pomogą Ci one dopasować komponent do specyficznych wymagań aplikacji, zapewniając niezawodność i długotrwałe działanie. Oto, na co ja zawsze zwracam uwagę:

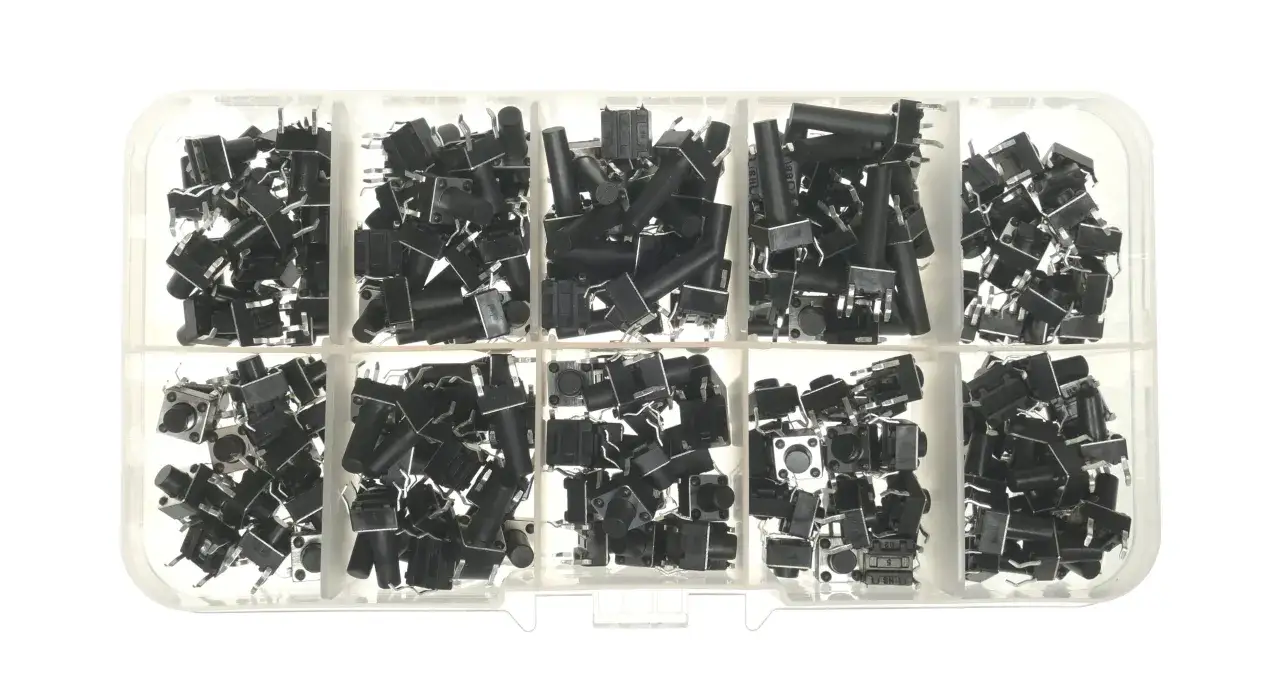

• Wymiary i montaż: To często pierwszy parametr, który bierzemy pod uwagę. Mikroprzełączniki występują w wielu rozmiarach, od miniaturowych 3.5x6 mm, po popularne 6x6 mm czy większe. Wybór zależy od dostępnej przestrzeni w obudowie oraz od tego, czy montujesz go na płytce drukowanej. Wyróżniamy dwa główne typy montażu: przewlekany (THT), gdzie nóżki przechodzą przez otwory w PCB i są lutowane od spodu, oraz powierzchniowy (SMD), gdzie komponent jest lutowany bezpośrednio do padów na powierzchni płytki. THT jest często łatwiejszy do ręcznego lutowania w projektach DIY, natomiast SMD dominuje w masowej produkcji ze względu na automatyzację.
• Parametry elektryczne: To absolutnie krytyczny aspekt. Musisz sprawdzić obciążalność styków, czyli maksymalny prąd (w amperach) i napięcie (w woltach), jakie przełącznik może bezpiecznie przewodzić i rozłączać. Typowe wartości dla małych mikroprzełączników to np. 0.05A/12VDC. Przekroczenie tych wartości może prowadzić do uszkodzenia styków (wypalenia, sklejenia), a w konsekwencji do niestabilnej pracy obwodu, a nawet do awarii całego urządzenia. Zawsze dobieraj przełącznik z zapasem, szczególnie jeśli obwód będzie narażony na skoki prądu.

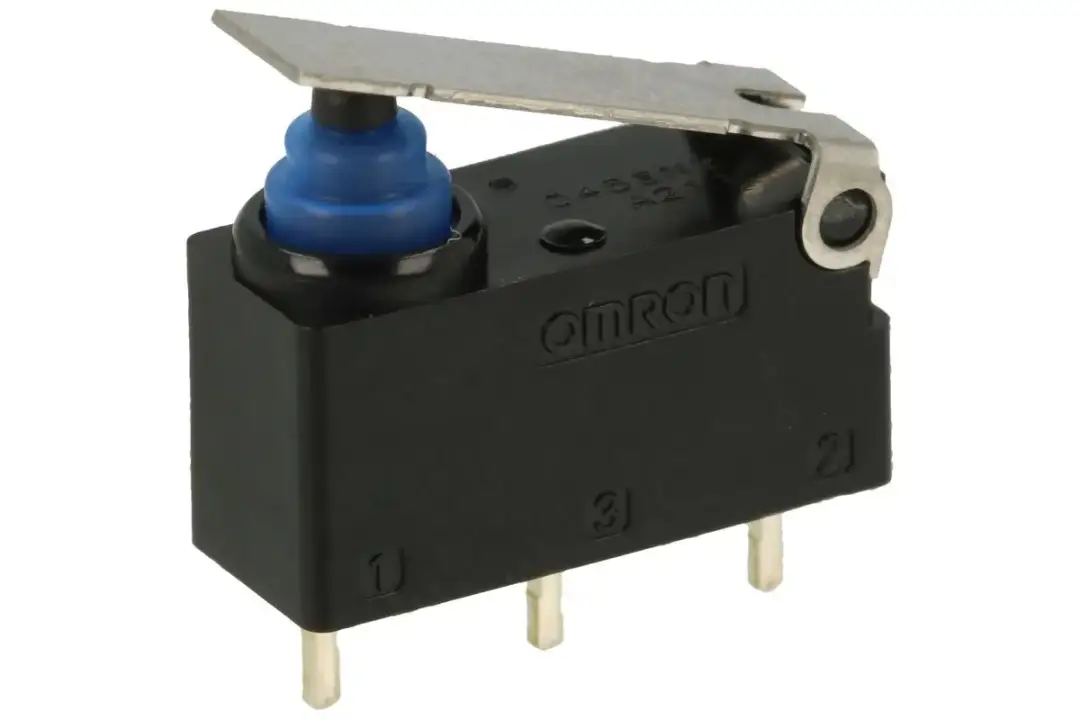

• Budowa i wykonanie: Rodzaj aktywatora (elementu, który naciskasz) ma duży wpływ na sposób interakcji z przełącznikiem i jego zastosowanie. Najpopularniejsze są proste przyciski, ale znajdziesz też wersje z dźwignią, dźwignią z rolką, czy nawet z długimi "wąsami". Dźwignie i rolki są często stosowane jako wyłączniki krańcowe, gdzie ruch mechaniczny ma aktywować przełącznik. Wybór zależy od mechanizmu, z którym mikroprzełącznik ma współpracować.
• Żywotność i siła nacisku: Te parametry świadczą o jakości i przeznaczeniu komponentu. Żywotność podawana jest w liczbie cykli przełączeń (np. 100 000, 1 000 000, a nawet więcej). Im większa, tym dłużej przełącznik będzie działał bezawaryjnie, co jest kluczowe w urządzeniach intensywnie użytkowanych (np. myszki komputerowe). Siła nacisku (często podawana w niutonach lub gramach) określa, jak duża siła jest potrzebna do aktywacji przełącznika. Niższa siła nacisku zapewnia lżejsze i bardziej komfortowe działanie (np. w przyciskach myszy), podczas gdy wyższa siła może być pożądana w aplikacjach, gdzie przypadkowe naciśnięcie jest niepożądane.

Gdzie tkwi sekret ich wszechobecności? Najczęstsze zastosowania mikroprzełączników

To, co fascynuje mnie w mikroprzełącznikach 2-pinowych, to ich niesamowita wszechobecność. Są one dosłownie wszędzie, często ukryte przed naszym wzrokiem, ale pełniące kluczowe funkcje. Oto kilka przykładów, które pokazują, jak szerokie jest spektrum ich zastosowań:

• W Twoim domu: Pomyśl o sprzęcie AGD. Mikroprzełączniki są często wykorzystywane jako czujniki zamknięcia drzwi w pralkach, mikrofalówkach, lodówkach czy zmywarkach. Zapewniają bezpieczeństwo, uniemożliwiając uruchomienie urządzenia z otwartymi drzwiami. Znajdziesz je także w ekspresach do kawy, tosterach i wielu innych urządzeniach, gdzie kontrolują pozycję ruchomych elementów.
• W elektronice, której używasz na co dzień: To chyba najbardziej znane zastosowanie. Mikroprzełączniki są sercem przycisków w myszkach komputerowych. To dzięki nim każde kliknięcie jest precyzyjne i niezawodne (przynajmniej dopóki się nie zużyją!). Podobnie działają w pilotach zdalnego sterowania, klawiaturach mechanicznych, a także w konsolach do gier, gdzie odpowiadają za reakcję na naciśnięcie przycisku.
• Niewidoczni bohaterowie motoryzacji i przemysłu: W samochodach mikroprzełączniki pełnią szereg ważnych funkcji. Mogą to być czujniki świateł hamowania (informujące system o naciśnięciu pedału), czujniki otwarcia/zamknięcia zamków drzwi czy pokrywy bagażnika. W automatyce przemysłowej są niezastąpione jako wyłączniki krańcowe, które wykrywają pozycję ruchomych części maszyn, zapewniając bezpieczeństwo i precyzję działania systemów.
• Niezbędnik każdego majsterkowicza: Dla hobbystów i twórców projektów DIY, mikroprzełączniki to prawdziwy skarb. Są idealne jako przyciski sterujące w projektach opartych na platformach takich jak Arduino czy Raspberry Pi. Pozwalają na proste wprowadzanie danych, aktywowanie funkcji czy przełączanie trybów pracy, stanowiąc podstawowy interfejs użytkownika w wielu amatorskich konstrukcjach.

Jak poprawnie podłączyć mikroprzełącznik 2-pin? Praktyczny poradnik krok po kroku

Poprawne podłączenie mikroprzełącznika 2-pin jest kluczowe dla jego niezawodnego działania. Pokażę Ci, jak to zrobić, zaczynając od prostego obwodu, a kończąc na integracji z mikrokontrolerem, co jest częstym scenariuszem w projektach DIY.

1. Podłączenie w prostym obwodzie elektrycznym (np. z diodą LED):

   Zacznijmy od podstaw. Aby sprawdzić działanie mikroprzełącznika, możesz podłączyć go do prostego obwodu z diodą LED. Potrzebujesz źródła zasilania (np. baterii 3V-9V), rezystora ograniczającego prąd dla diody LED (np. 220 Ohm dla 5V), diody LED i oczywiście mikroprzełącznika. Podłącz jeden pin mikroprzełącznika do dodatniego bieguna zasilania (lub do rezystora, który jest połączony z plusem), a drugi pin mikroprzełącznika do anody diody LED. Katodę diody LED połącz z ujemnym biegunem zasilania (masą). Po wciśnięciu przycisku obwód zostanie zamknięty, a dioda LED się zaświeci. Pamiętaj, aby zawsze stosować rezystor z diodą LED, aby zapobiec jej spaleniu!

2. Integracja z mikrokontrolerem: rola rezystora podciągającego (pull-up):

   Podłączenie mikroprzełącznika do pinu wejściowego mikrokontrolera (takiego jak Arduino) jest nieco bardziej złożone, ale niezwykle ważne jest zrozumienie roli rezystora podciągającego (pull-up). Standardowo, jeden pin mikroprzełącznika podłączamy do pinu cyfrowego mikrokontrolera, a drugi do masy (GND). Gdy przycisk jest wciśnięty, pin mikrokontrolera jest zwarty do masy, co mikrokontroler interpretuje jako stan niski (LOW).

   Jednak co dzieje się, gdy przycisk nie jest wciśnięty? Pin wejściowy mikrokontrolera pozostaje "pływający" (floating). Oznacza to, że nie jest on podłączony ani do zasilania, ani do masy, przez co może zbierać zakłócenia elektromagnetyczne i losowo zmieniać swój stan, co prowadzi do niestabilnych odczytów. Aby temu zapobiec, stosujemy rezystor podciągający (pull-up). Rezystor ten (o wartości np. 10 kOhm) jest podłączony między pin wejściowy mikrokontrolera a zasilanie (VCC). Gdy przycisk nie jest wciśnięty, rezystor "podciąga" pin do stanu wysokiego (HIGH). Dopiero po wciśnięciu przycisku, pin zostaje zwarty do masy, a prąd płynie przez rezystor podciągający do masy, wymuszając stan niski. Wiele mikrokontrolerów (w tym Arduino) ma wbudowane rezystory pull-up, które można aktywować programowo, co upraszcza schemat połączeń.

Najczęstsze problemy i usterki: co zrobić, gdy mikroprzełącznik zawodzi?

Nawet najbardziej niezawodne komponenty czasem ulegają awariom. Mikroprzełączniki 2-pinowe, choć trwałe, nie są wyjątkiem. Z mojej perspektywy najczęstsze problemy wynikają ze zużycia mechanicznego. Oto, na co warto zwrócić uwagę:

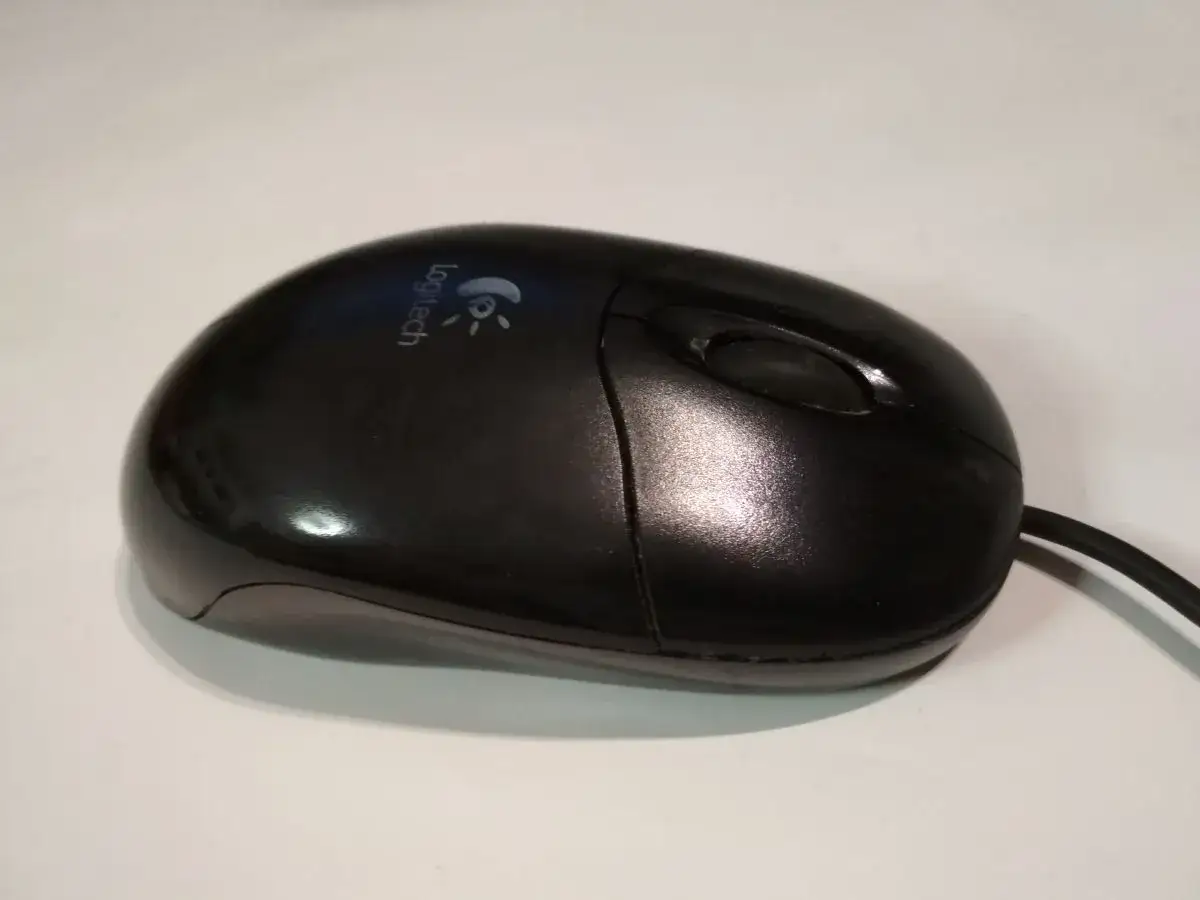

• Problem "dwukliku" w myszce komputerowej: przyczyny i sposoby naprawy: To chyba najbardziej znana usterka mikroprzełączników, z którą spotkała się większość użytkowników myszek komputerowych. Zjawisko "dwukliku" (double-click) polega na tym, że po jednokrotnym naciśnięciu przycisku myszy, system rejestruje dwa lub więcej kliknięć. Jest to irytujące i znacząco utrudnia pracę. Główną przyczyną jest zużycie mechaniczne styków wewnątrz mikroprzełącznika. Z czasem, sprężyna traci swoją elastyczność, a powierzchnie styków ulegają utlenieniu lub erozji, co prowadzi do niestabilnego styku i "odbijania" (bounce) sygnału.

  Możliwe sposoby naprawy to:

  • Czyszczenie styków: W niektórych przypadkach, jeśli masz odpowiednie narzędzia i umiejętności, można otworzyć mikroprzełącznik i delikatnie oczyścić styki drobnym papierem ściernym lub specjalnym preparatem do czyszczenia styków. To rozwiązanie jest jednak tymczasowe i wymaga precyzji.
  • Wymiana mikroprzełącznika: To najskuteczniejsze i najtrwalsze rozwiązanie. Koszt nowego mikroprzełącznika (np. popularnych Omronów) jest zazwyczaj niski, a wymiana, choć wymaga umiejętności lutowania, pozwala przywrócić mysz do pełnej sprawności.
• Diagnostyka i wymiana: kiedy naprawa jest opłacalna?: Jeśli podejrzewasz, że mikroprzełącznik zawodzi, możesz to łatwo zdiagnozować za pomocą multimetru. Ustaw go na tryb pomiaru ciągłości (buzzer) i sprawdź, czy przełącznik reaguje prawidłowo na naciśnięcie (powinien piszczeć tylko podczas naciśnięcia). Jeśli działa niestabilnie lub wcale, prawdopodobnie jest uszkodzony.

  Decyzja o naprawie czy wymianie całego urządzenia zależy od kilku czynników. W przypadku drogich urządzeń (np. wysokiej klasy myszy gamingowej, sprzętu AGD), gdzie koszt nowego mikroprzełącznika jest znikomy w porównaniu do ceny całego urządzenia, wymiana jest zazwyczaj bardzo opłacalna. Wymaga to jednak pewnych umiejętności technicznych i narzędzi. Jeśli jednak uszkodzony mikroprzełącznik znajduje się w tanim, łatwo dostępnym urządzeniu, a nie czujesz się na siłach, by go wymienić, zakup nowego urządzenia może być prostszym i szybszym rozwiązaniem.

Gdzie kupić mikroprzełącznik 2-pin w Polsce? Sprawdzone źródła

Kiedy już wiesz, jaki mikroprzełącznik potrzebujesz, pozostaje kwestia jego zakupu. Na szczęście w Polsce dostępność tych komponentów jest bardzo dobra, zarówno online, jak i w sklepach stacjonarnych. Oto moje sprawdzone rekomendacje:

• Popularne sklepy internetowe dla elektroników: To moje pierwsze miejsce, gdzie szukam komponentów. Polskie sklepy takie jak TME (Transfer Multisort Elektronik), Botland czy AVT (Amator Elektroniki) oferują ogromny asortyment mikroprzełączników od różnych producentów. Zazwyczaj mają szczegółowe karty katalogowe, co ułatwia dobór odpowiedniego modelu. Są to wiarygodne źródła, gwarantujące jakość i szybką wysyłkę.
• Platformy sprzedażowe i hurtownie: na co zwrócić uwagę?: Oczywiście, mikroprzełączniki znajdziesz również na platformach takich jak Allegro. Tutaj jednak musisz być bardziej ostrożny. Zawsze sprawdzaj wiarygodność sprzedawcy i upewnij się, że oferowany produkt odpowiada Twoim wymaganiom. Czasami na Allegro można znaleźć oferty od mniejszych hurtowni elektronicznych, które również są dobrym źródłem.

  Jeśli chodzi o producentów, warto szukać produktów od renomowanych firm, które gwarantują jakość i trwałość. Do najpopularniejszych i najbardziej cenionych producentów mikroprzełączników należą m.in. Omron (szczególnie popularny w myszkach komputerowych), Huano, Cherry, TTC oraz Kailh. Wybierając komponent od znanego producenta, minimalizujesz ryzyko szybkiego zużycia i niestabilnego działania.
