Konwerter sygnału audio: Jak uratować Twój sprzęt?

W dzisiejszym świecie technologii audio często spotykamy się z sytuacją, gdzie nowoczesne urządzenia, takie jak telewizory czy konsole, nie chcą współpracować ze starszym, ale wciąż cenionym sprzętem audio na przykład ze wzmacniaczem stereo, który służy nam od lat. Problemem są różnice w sygnałach i typach złącz, które uniemożliwiają bezpośrednie połączenie. Na szczęście, istnieje proste i skuteczne rozwiązanie: konwerter sygnału audio, a ten artykuł pomoże Ci zrozumieć, dlaczego jest on niezbędny i jak wybrać ten idealny dla Twoich potrzeb.

Dlaczego Twój nowy telewizor nie dogaduje się ze starym wzmacniaczem? Wprowadzenie do świata sygnałów audio

Zapewne nie raz zdarzyło Ci się, że po zakupie nowego sprzętu audio, np. nowoczesnego telewizora, okazało się, że nie możesz go podłączyć do swojego ulubionego, choć już nieco starszego, wzmacniacza. To frustrujące, prawda? Przyczyną tego stanu rzeczy jest fundamentalna różnica w sposobie, w jaki urządzenia te "rozmawiają" ze sobą, a także ewolucja standardów złącz.

Analog kontra cyfra: Fundamentalna różnica, którą musisz zrozumieć

Aby w pełni zrozumieć problem, musimy cofnąć się do podstaw. Dźwięk, który słyszymy, jest falą analogową ciągłą i zmienną. Urządzenia analogowe, takie jak gramofon odtwarzający płytę winylową, przetwarzają te fizyczne drgania bezpośrednio na sygnał elektryczny, który również jest ciągły i odzwierciedla oryginalną falę dźwiękową. To właśnie ten sygnał trafia do Twojego wzmacniacza i głośników, które z kolei przekształcają go z powrotem w drgania powietrza, czyli dźwięk.

Z kolei sygnał cyfrowy to zupełnie inna bajka. Jest to reprezentacja dźwięku w postaci dyskretnych wartości liczbowych, czyli zer i jedynek. Pomyśl o pliku MP3 na komputerze to nic innego jak sekwencja danych cyfrowych. Urządzenia cyfrowe, jak nowoczesne telewizory, odtwarzacze Blu-ray czy konsole, operują właśnie na takim sygnale. Problem pojawia się, gdy próbujesz połączyć te dwa światy bezpośrednio. Sygnał cyfrowy nie jest zrozumiały dla urządzenia analogowego i odwrotnie. To jak próba rozmowy w dwóch różnych językach bez tłumacza po prostu się nie da. Zrozumienie tej podstawowej różnicy jest kluczowe do rozwiązania wszelkich problemów z kompatybilnością sprzętu audio.

Problem niekompatybilności złącz: Gdy wtyczka nie pasuje do gniazda

Oprócz różnic w charakterze sygnału, często stajemy przed prostym, fizycznym problemem: wtyczka nie pasuje do gniazda. Nowoczesne urządzenia audio często wyposażone są w cyfrowe złącza optyczne (Toslink) lub koncentryczne (Coaxial), które przesyłają sygnał w postaci światła lub impulsów elektrycznych. Z kolei starsze wzmacniacze czy amplitunery polegają na analogowych złączach RCA (Cinch), czyli dwóch gniazdach (białym i czerwonym) dla lewego i prawego kanału audio, lub na popularnym Jacku 3.5mm. Brak odpowiednich gniazd to bardzo częsta bariera, która uniemożliwia podłączenie urządzeń i sprawia, że musimy szukać alternatywnych rozwiązań.

Czym jest konwerter sygnału audio i jak ratuje Twój sprzęt?

Właśnie w tym miejscu na scenę wkracza bohater naszego artykułu konwerter sygnału audio. To sprytne urządzenie, które działa jak tłumacz między dwoma światami audio. Jego głównym zadaniem jest zmiana sygnału dźwiękowego z jednej postaci (np. cyfrowej) na inną (np. analogową) lub odwrotnie. Dzięki temu konwerter umożliwia współpracę między urządzeniami, które w innym wypadku byłyby ze sobą niekompatybilne. To nie tylko ratuje Twój posiadany sprzęt przed koniecznością wymiany, ale także otwiera zupełnie nowe możliwości połączeń, pozwalając cieszyć się ulubioną muzyką czy ścieżką dźwiękową z filmów w najlepszej możliwej jakości, niezależnie od generacji urządzeń.

Jakiego konwertera potrzebujesz? Przewodnik po najważniejszych typach urządzeń

Na rynku dostępnych jest wiele rodzajów konwerterów sygnału audio, a wybór odpowiedniego zależy od Twoich konkretnych potrzeb. Przyjrzyjmy się najważniejszym typom, abyś mógł świadomie podjąć decyzję.

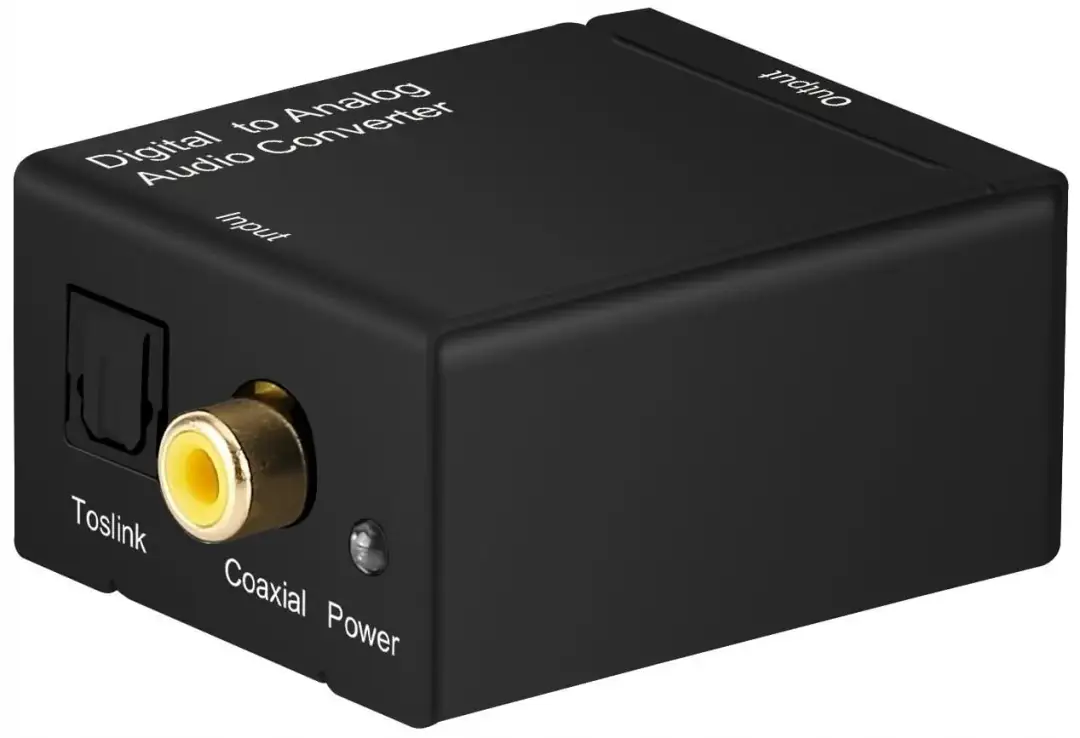

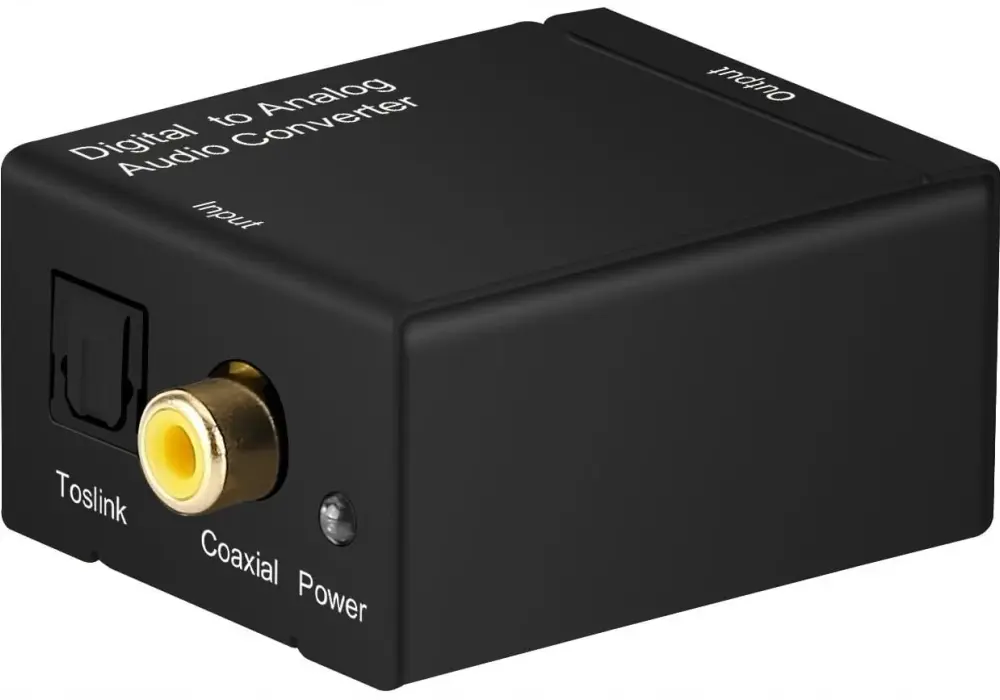

Przetwornik DAC (Cyfra-Analog): Najczęstszy bohater domowego audio

DAC, czyli Digital-to-Analog Converter, to prawdopodobnie najczęściej spotykany typ konwertera w domowym audio. Jego zadaniem jest przetworzenie cyfrowego sygnału audio (np. z Twojego nowego telewizora, konsoli do gier, odtwarzacza Blu-ray czy komputera) na sygnał analogowy, który może być następnie przesłany do starszego wzmacniacza stereo, amplitunera kina domowego z analogowymi wejściami RCA, czy aktywnych głośników. Jak to działa? DAC "odczytuje" cyfrowe dane i na ich podstawie generuje ciągły sygnał elektryczny, który jest wiernym odwzorowaniem oryginalnej fali dźwiękowej. Typowe wejścia cyfrowe w DAC-ach to optyczne Toslink, koncentryczne Coaxial lub USB (szczególnie popularne w przypadku podłączania do komputera), natomiast wyjścia analogowe to najczęściej para złącz RCA (Cinch) lub gniazdo Jack 3.5mm.

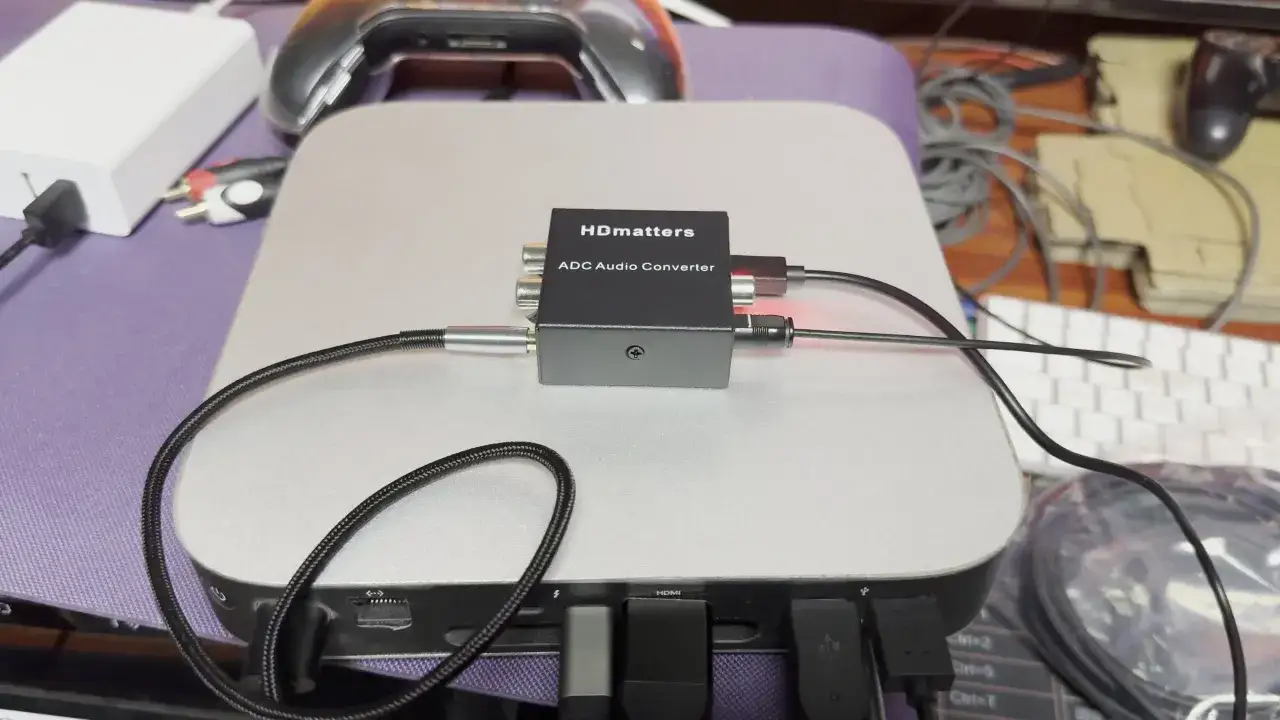

Przetwornik ADC (Analog-Cyfra): Brama do cyfrowego archiwum dla Twoich winyli i kaset

ADC, czyli Analog-to-Digital Converter, działa dokładnie odwrotnie niż DAC. Jego rolą jest zamiana analogowego sygnału audio na sygnał cyfrowy. Główne zastosowanie ADC to digitalizacja nagrań z analogowych źródeł. Jeśli posiadasz bogatą kolekcję płyt winylowych, kaset magnetofonowych czy nawet taśm szpulowych i chciałbyś przenieść je do cyfrowej postaci, aby móc słuchać ich na komputerze, smartfonie czy odtwarzaczu MP3, to właśnie ADC będzie Twoim najlepszym przyjacielem. Podłączasz gramofon (lub magnetofon) do wejść analogowych ADC (zazwyczaj RCA lub Jack), a następnie sygnał cyfrowy jest przesyłany do komputera (najczęściej przez USB), gdzie możesz go zapisać w formacie MP3, FLAC czy WAV. To doskonały sposób na zachowanie cennych nagrań i nadanie im drugiego życia w cyfrowym świecie.

Konwerter High-Low Level: Niezbędnik w tuningu fabrycznego Car Audio

Ten specyficzny typ konwertera jest niezastąpiony w świecie car audio, zwłaszcza gdy chcemy rozbudować fabryczny system dźwiękowy w samochodzie. Wiele fabrycznych radioodtwarzaczy samochodowych nie posiada wyjść RCA (liniowych) do podłączenia zewnętrznego wzmacniacza. Zamiast tego, sygnał audio wyprowadzany jest na wysokim poziomie, czyli bezpośrednio na kable głośnikowe. Konwerter High-Low Level (nazywany też konwerterem sygnału głośnikowego na RCA) zmienia ten sygnał o wysokiej amplitudzie na sygnał o niskim poziomie (liniowy RCA), który jest odpowiedni dla wejść wzmacniacza. Dzięki niemu możesz podłączyć dodatkowy wzmacniacz i subwoofer do swojego fabrycznego radia, znacząco poprawiając jakość i moc dźwięku w samochodzie, bez konieczności wymiany jednostki głównej.

Ekstraktory audio HDMI: Jak "wyciągnąć" dźwięk z sygnału wideo?

Ekstraktor audio HDMI to kolejne sprytne urządzenie, które rozwiązuje konkretny problem. HDMI przesyła zarówno sygnał wideo, jak i audio jednym kablem. Często zdarza się, że telewizor nie ma odpowiedniego wyjścia audio (np. optycznego lub RCA) do podłączenia soundbara, wzmacniacza czy systemu kina domowego, a my chcemy "wyciągnąć" dźwięk z sygnału HDMI, który pochodzi np. z konsoli do gier, odtwarzacza Blu-ray czy dekodera. Ekstraktor audio HDMI rozdziela sygnał wideo od audio, pozwalając na przesłanie obrazu do telewizora, a dźwięku do wybranego urządzenia audio (np. poprzez wyjście optyczne Toslink, Coaxial lub analogowe RCA). To idealne rozwiązanie, gdy telewizor nie oferuje funkcji ARC (Audio Return Channel) lub gdy potrzebujemy bardziej elastycznych opcji podłączenia audio.

Klucz do idealnego dźwięku: Na co zwrócić uwagę przed zakupem konwertera?

Wybór odpowiedniego konwertera to nie tylko kwestia typu (DAC, ADC), ale także dopasowania go do Twoich oczekiwań i posiadanego sprzętu. Oto najważniejsze aspekty, na które warto zwrócić uwagę.

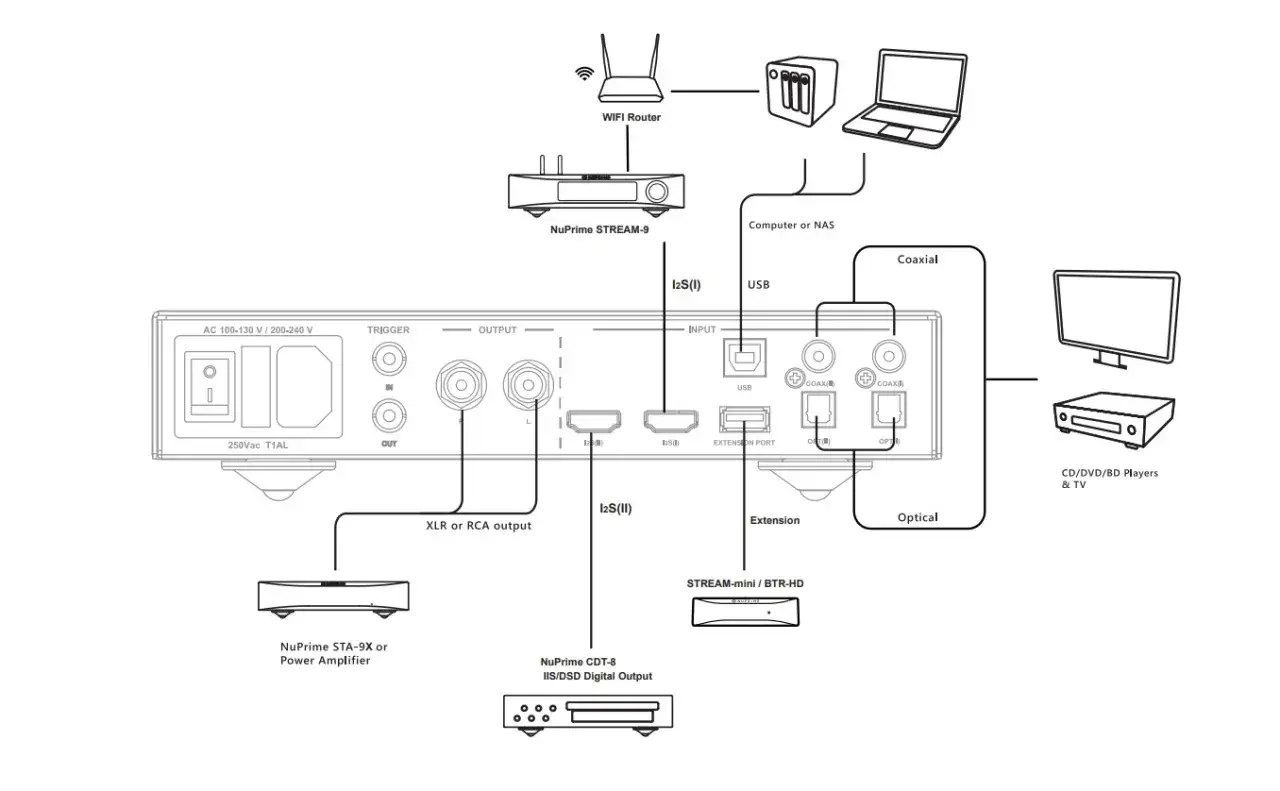

Złącza wejściowe i wyjściowe: Mapa Twoich połączeń (Optyczne, Coaxial, RCA, USB)

To absolutna podstawa! Zanim zaczniesz szukać konwertera, dokładnie sprawdź, jakie złącza posiada Twoje urządzenie źródłowe i docelowe. To jak tworzenie mapy połączeń. Upewnij się, że wybrany konwerter ma odpowiednie porty, abyś mógł bez problemu podłączyć oba urządzenia.

• Wejścia cyfrowe:
  • Optyczne (Toslink): Najczęściej spotykane w telewizorach, konsolach, odtwarzaczach Blu-ray. Przesyła sygnał za pomocą światłowodu.
  • Koncentryczne (Coaxial): Również popularne w urządzeniach cyfrowych, wykorzystuje kabel RCA.
  • USB: Standardowe dla połączeń z komputerami, laptopami, a czasem smartfonami.
• Wyjścia analogowe:
  • 2xRCA (Cinch): Standardowe wyjście analogowe dla lewego i prawego kanału, idealne do wzmacniaczy stereo.
  • Jack 3.5mm: Często spotykane w mniejszych konwerterach, do podłączenia słuchawek lub głośników komputerowych.

Parametry techniczne, które mają znaczenie: kHz, bity i jakość dźwięku

W świecie audiofilów te parametry są kluczowe. Częstotliwość próbkowania (wyrażana w kHz, np. 96 kHz, 192 kHz) określa, ile razy na sekundę sygnał analogowy jest "mierzony" i zamieniany na dane cyfrowe (lub odwrotnie). Głębia bitowa (np. 16-bit, 24-bity) informuje o precyzji tych pomiarów. Im wyższe wartości tych parametrów, tym potencjalnie lepsza jakość dźwięku bardziej szczegółowa, dynamiczna i wierna oryginałowi. Warto jednak pamiętać, że jakość całego toru audio (od źródła, przez kable, wzmacniacz, aż po głośniki) musi być na odpowiednim poziomie, aby w pełni wykorzystać potencjał konwertera. Nie ma sensu kupować konwertera 192 kHz/24-bit, jeśli reszta Twojego sprzętu nie jest w stanie odtworzyć takiej jakości. Co więcej, wiele konwerterów wymaga, aby sygnał źródłowy był w formacie PCM (stereo), a nie wielokanałowym (Dolby Digital, DTS). To bardzo ważna informacja, którą często pomijają początkujący użytkownicy.

Czy droższy konwerter zawsze oznacza lepszy dźwięk? Relacja ceny do jakości

Jak w każdej dziedzinie elektroniki, cena często idzie w parze z jakością, ale nie zawsze jest to regułą. Tanie konwertery, kosztujące kilkadziesiąt złotych, mogą być wystarczające do podstawowych zastosowań i rozwiązywania prostych problemów z kompatybilnością. Jednakże, bardzo niska cena może wiązać się z użyciem gorszych komponentów, co może skutkować szumami, trzaskami, krótszą żywotnością urządzenia lub gorszą jakością przetwarzania sygnału. Z drugiej strony, nie zawsze musisz wydawać fortunę na konwerter audiofilskiej klasy, jeśli Twoje pozostałe komponenty audio są średniej półki. Moja rada? Dopasuj klasę konwertera do jakości reszty posiadanego sprzętu audio. To pozwoli uniknąć zarówno przepłacania za funkcje, których nie wykorzystasz, jak i niedoinwestowania, które ograniczy potencjał Twojego systemu.

Dodatkowe funkcje, które mogą się przydać: Regulacja głośności, wzmacniacz słuchawkowy i Bluetooth

Niektóre konwertery oferują dodatkowe funkcje, które mogą znacząco zwiększyć ich użyteczność:

• Wbudowana regulacja głośności: Przydatna, gdy konwerter jest podłączony bezpośrednio do aktywnych głośników lub słuchawek, a źródło dźwięku nie posiada własnej regulacji.
• Zintegrowany wzmacniacz słuchawkowy: Jeśli planujesz używać konwertera również do słuchania na słuchawkach, wbudowany wzmacniacz zapewni lepszą jakość dźwięku i odpowiednią moc dla wymagających modeli słuchawek.
• Moduł Bluetooth z obsługą zaawansowanych kodeków (np. aptX, LDAC): Pozwala na bezprzewodowe przesyłanie dźwięku do konwertera z telefonu czy tabletu, oferując jednocześnie wysoką jakość audio.

Praktyczne scenariusze użycia konwertera audio poradnik krok po kroku

Przyjrzyjmy się kilku typowym sytuacjom, w których konwerter sygnału audio staje się niezbędny, i zobaczmy, jak go prawidłowo podłączyć.

Scenariusz 1: Podłączanie nowoczesnego telewizora do klasycznego wzmacniacza stereo

To jeden z najczęstszych problemów, z którymi się spotykam. Masz nowy telewizor z wyjściem optycznym Toslink (lub Coaxial) i chcesz podłączyć go do swojego sprawdzonego wzmacniacza stereo, który ma tylko wejścia analogowe 2xRCA Cinch.

1. Wybór konwertera: Potrzebujesz przetwornika DAC (cyfrowo-analogowego) z wejściem optycznym (lub Coaxial) i wyjściem analogowym 2xRCA.
2. Podłączenie kabli:
   • Podłącz kabel optyczny (Toslink) z wyjścia optycznego telewizora do wejścia optycznego w konwerterze DAC.
   • Podłącz kabel RCA (Cinch) z wyjść analogowych (białe i czerwone) konwertera DAC do wolnych wejść analogowych (np. "CD", "AUX" lub "Tuner") we wzmacniaczu stereo.
   • Podłącz zasilanie do konwertera (zazwyczaj zasilacz sieciowy lub port USB w telewizorze/ładowarce).
3. Ustawienia telewizora: To najważniejszy krok! Wejdź w menu ustawień dźwięku swojego telewizora. Znajdź opcję "Wyjście audio" lub "Format cyfrowego wyjścia audio" i koniecznie zmień ustawienie na "PCM" (lub "Stereo"). Wiele telewizorów domyślnie wysyła sygnał wielokanałowy (Dolby Digital, DTS), którego prosty DAC nie potrafi przetworzyć, co skutkuje brakiem dźwięku.
4. Wybór źródła we wzmacniaczu: Na wzmacniaczu wybierz wejście, do którego podłączyłeś konwerter (np. "CD" lub "AUX").

Wskazówka: Upewnij się, że kable optyczne są dobrze wpięte często wymagają lekkiego dociśnięcia, aż usłyszysz charakterystyczne kliknięcie. Pamiętaj też o zdjęciu plastikowych zaślepek z końcówek kabla optycznego!

Scenariusz 2: Podniesienie jakości dźwięku z komputera za pomocą zewnętrznego USB DAC

Wbudowane karty dźwiękowe w laptopach i komputerach stacjonarnych rzadko kiedy oferują wysoką jakość dźwięku. Jeśli jesteś audiofilem lub po prostu cenisz sobie czysty i dynamiczny dźwięk, zewnętrzny USB DAC to doskonałe rozwiązanie. Omija on niskiej jakości komponenty wewnętrznej karty dźwiękowej, przetwarzając sygnał cyfrowy na analogowy poza zakłócającym środowiskiem komputera.

Wystarczy podłączyć USB DAC do wolnego portu USB w komputerze. Następnie podłącz słuchawki do wyjścia słuchawkowego DAC-a lub aktywne głośniki do jego wyjść RCA. System operacyjny zazwyczaj automatycznie wykryje nowe urządzenie. W ustawieniach dźwięku komputera wybierz USB DAC jako domyślne urządzenie odtwarzające. Różnica w jakości dźwięku jest często kolosalna usłyszysz czystszy dźwięk, lepszą separację instrumentów i szerszą scenę dźwiękową.

Scenariusz 3: Zgrywanie kolekcji płyt winylowych na dysk komputera

Chcesz zachować swoje ulubione winyle na wieczność w cyfrowej formie? Potrzebujesz przetwornika ADC (analogowo-cyfrowego).

1. Potrzebne urządzenia: Gramofon, przetwornik ADC z wejściami RCA i wyjściem USB, komputer z zainstalowanym oprogramowaniem do nagrywania (np. Audacity darmowy i prosty w obsłudze).
2. Podłączenie:
   • Podłącz wyjścia RCA z gramofonu (lub przedwzmacniacza gramofonowego, jeśli Twój gramofon go nie posiada) do wejść RCA w przetworniku ADC.
   • Podłącz przetwornik ADC do komputera za pomocą kabla USB.
3. Konfiguracja oprogramowania: W programie do nagrywania wybierz swój przetwornik ADC jako źródło wejścia. Ustaw odpowiednie parametry nagrywania (np. jakość 44.1 kHz/16-bit dla CD, lub wyższą 96 kHz/24-bit dla archiwizacji wysokiej jakości).
4. Nagrywanie: Odtwórz płytę winylową i rozpocznij nagrywanie w programie. Po zakończeniu nagrywania możesz edytować plik (np. usuwać szumy, dzielić na utwory) i zapisać go w wybranym formacie (np. FLAC, WAV, MP3).

Gdy coś pójdzie nie tak: Najczęstsze problemy z konwerterami i ich proste rozwiązania

Nawet z najlepszym sprzętem zdarzają się problemy. Oto najczęstsze kłopoty z konwerterami audio i sposoby na ich rozwiązanie.

Brak dźwięku po podłączeniu? Sprawdź te 3 ustawienia, zanim zwrócisz produkt!

To zdecydowanie najczęstszy problem, z którym spotykają się użytkownicy. Zanim zaczniesz panikować i myśleć o zwrocie produktu, sprawdź te punkty:

1. Ustawienia formatu wyjścia audio w urządzeniu źródłowym (np. telewizorze): Jak już wspomniałem, wiele konwerterów DAC obsługuje tylko sygnał stereo PCM. Jeśli Twój telewizor wysyła sygnał Dolby Digital lub DTS, konwerter nie będzie w stanie go przetworzyć. Wejdź w ustawienia dźwięku TV i zmień format cyfrowego wyjścia audio na "PCM" lub "Stereo". To rozwiązuje problem w 90% przypadków!
2. Aktywne urządzenie wyjściowe w komputerze: Jeśli używasz USB DAC z komputerem, upewnij się, że w ustawieniach dźwięku systemu operacyjnego (Panel sterowania -> Dźwięk w Windows, Preferencje systemowe -> Dźwięk w macOS) wybrałeś swój USB DAC jako domyślne urządzenie odtwarzające.
3. Sprawdź kable i zasilanie: Upewnij się, że wszystkie kable są prawidłowo i pewnie podłączone. Sprawdź, czy kabel optyczny nie jest uszkodzony (czy widać czerwone światło na jego końcu, gdy jest podłączony do źródła). Sprawdź, czy konwerter jest prawidłowo zasilany czy dioda zasilania świeci się (jeśli takową posiada).

Słyszysz szumy lub trzaski? Potencjalne przyczyny i sposoby ich eliminacji

Szumy, trzaski, buczenie to sygnały, że coś jest nie tak z jakością sygnału. Przyczyn może być kilka:

Niska jakość konwertera: Najtańsze modele mogą mieć słabej jakości komponenty, które wprowadzają zakłócenia. W takim przypadku jedynym rozwiązaniem jest wymiana na lepszy model.

• Problemy z zasilaniem (pętle masy): Jeśli konwerter jest zasilany z portu USB komputera lub telewizora, a jednocześnie podłączony do wzmacniacza, może powstać tzw. pętla masy, która objawia się buczeniem. Rozwiązaniem jest użycie zewnętrznego zasilacza sieciowego dla konwertera (jeśli jest taka opcja) lub zastosowanie izolatora pętli masy.
• Uszkodzone lub słabo ekranowane kable: Tanie, słabo ekranowane kable RCA lub USB mogą zbierać zakłócenia elektromagnetyczne z otoczenia. Spróbuj wymienić kable na lepszej jakości, dobrze ekranowane modele.
• Zakłócenia elektromagnetyczne: Konwerter może być zbyt blisko innych urządzeń elektronicznych (np. routera Wi-Fi, ładowarek), które emitują zakłócenia. Spróbuj odsunąć konwerter od innych źródeł zakłóceń.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Opóźnienie dźwięku względem obrazu (latencja) jak zminimalizować ten problem?

Opóźnienie dźwięku, czyli latencja, to problem, który może być szczególnie irytujący podczas oglądania filmów, gdzie dźwięk nie jest zsynchronizowany z ruchem ust aktorów, lub podczas grania w gry. Niestety, każdy proces konwersji sygnału wprowadza pewne opóźnienie. W tańszych modelach konwerterów latencja może być bardziej zauważalna.

Aby zminimalizować ten problem, warto zainwestować w konwerter wyższej jakości, który charakteryzuje się niższą latencją. Niektóre urządzenia źródłowe (np. telewizory, amplitunery) posiadają również funkcje synchronizacji audio/wideo (Audio Delay lub Lip Sync), które pozwalają na ręczne skorygowanie opóźnienia. Warto sprawdzić te ustawienia w swoim sprzęcie. W niektórych przypadkach, jeśli problem jest bardzo uciążliwy, jedynym rozwiązaniem może być zmiana sposobu podłączenia audio, np. bezpośrednie podłączenie źródła do wzmacniacza, jeśli to możliwe.

Podsumowanie: Jak małe urządzenie może otworzyć świat nowych możliwości audio?

Jak widać, konwertery sygnału audio, choć często niewielkich rozmiarów i niedoceniane, są absolutnie kluczowe dla rozwiązania problemów z kompatybilnością w świecie domowego audio. Pozwalają one na połączenie nowoczesnych źródeł dźwięku ze starszym, ale wciąż doskonałym sprzętem, a także otwierają drogę do archiwizacji cennych nagrań analogowych czy rozbudowy systemów car audio.

Mam nadzieję, że ten artykuł pomógł Ci zrozumieć fundamentalne różnice między sygnałem analogowym a cyfrowym, poznać najważniejsze typy konwerterów i świadomie wybrać urządzenie, które najlepiej odpowiada Twoim potrzebom. Pamiętaj, aby zawsze dokładnie sprawdzić złącza, zwrócić uwagę na parametry techniczne i nie bać się eksperymentować z ustawieniami. Dzięki odpowiednio dobranemu konwerterowi będziesz mógł cieszyć się wysoką jakością dźwięku i pełnym potencjałem swojego sprzętu, niezależnie od jego generacji.
