NCV na mierniku: Bezpiecznie wykryj napięcie bez dotyku!

W świecie majsterkowania i elektryki, bezpieczeństwo jest zawsze na pierwszym miejscu. Właśnie dlatego funkcja NCV (Non-Contact Voltage) w multimetrach stała się dla mnie, jako Artura Kozłowskiego, absolutnym „must-have”. To innowacyjne rozwiązanie pozwala na bezdotykowe wykrywanie napięcia przemiennego, znacząco zwiększając efektywność i, co najważniejsze, bezpieczeństwo pracy każdego, kto ma do czynienia z instalacjami elektrycznymi.

NCV na mierniku: Co to za tajemnicza funkcja i dlaczego każdy majsterkowicz powinien ją znać?

Czym jest bezdotykowe wykrywanie napięcia (NCV)? Proste wyjaśnienie dla każdego

Zacznijmy od podstaw. NCV to skrót od angielskiego terminu Non-Contact Voltage, co w wolnym tłumaczeniu oznacza bezstykowe wykrywanie napięcia. To niezwykle przydatna funkcja, którą znajdziemy w wielu nowoczesnych multimetrach. Jej głównym zadaniem jest umożliwienie użytkownikowi sprawdzenia, czy w danym przewodzie, gniazdku czy urządzeniu elektrycznym płynie prąd, i to bez konieczności fizycznego kontaktu z elementami pod napięciem. Dla mnie to game changer, który znacząco podnosi komfort i bezpieczeństwo pracy.

Jak działa magia? Zasada wykrywania pola elektromagnetycznego w pigułce

Zastanawialiście się kiedyś, jak to możliwe, że miernik "czuje" prąd bez dotykania? Cała magia funkcji NCV opiera się na zasadzie wykrywania pola elektromagnetycznego (lub elektrycznego), które jest generowane przez prąd przemienny (AC) płynący w przewodzie. Kiedy prąd zmienny przepływa przez przewodnik, wokół niego powstaje zmienne pole, które sensor w mierniku jest w stanie wychwycić. Ważne jest, aby pamiętać, że miernik w trybie NCV nie mierzy konkretnej wartości napięcia, a jedynie sygnalizuje jego obecność. To kluczowa różnica, którą zawsze podkreślam moim kursantom NCV to detektor obecności napięcia, a nie precyzyjny woltomierz.

Jak krok po kroku używać funkcji NCV w multimetrze? Praktyczny przewodnik

Korzystanie z funkcji NCV jest intuicyjne, ale wymaga przestrzegania kilku prostych zasad, aby było w pełni bezpieczne i skuteczne. Poniżej przedstawiam mój sprawdzony przewodnik.

Krok 1: Jak poprawnie włączyć i przygotować miernik do pracy w trybie NCV?

Pierwszym krokiem jest oczywiście włączenie multimetru. Następnie należy aktywować tryb NCV. W większości mierników odbywa się to poprzez naciśnięcie dedykowanego przycisku oznaczonego jako "NCV" lub "EF" (Electric Field). W niektórych modelach może to być również specjalna pozycja na obrotowym przełączniku zakresów. Po aktywacji funkcja ta jest gotowa do użycia, a miernik często sygnalizuje to krótkim sygnałem dźwiękowym lub zapaleniem się diody.

Krok 2: Zbliżanie do źródła napięcia: interpretacja sygnałów dźwiękowych i świetlnych

Kiedy miernik jest w trybie NCV, należy zbliżyć jego końcówkę (zazwyczaj górną część, gdzie znajduje się sensor) do badanego obiektu może to być przewód, gniazdko, włącznik światła. Jeśli w obiekcie płynie prąd przemienny, miernik zacznie sygnalizować jego obecność. Najczęściej jest to sygnał dźwiękowy (brzęczyk, który staje się szybszy lub głośniejszy w miarę zbliżania się do źródła napięcia) oraz sygnał świetlny (migająca dioda LED, często czerwona, lub podświetlenie ekranu). Niektóre zaawansowane modele mogą również wyświetlać na ekranie kreski lub cyfry, wskazujące na intensywność wykrytego pola, co pomaga w dokładniejszej lokalizacji.

Test w praktyce: Sprawdzanie działania na pewnym źródle napięcia (np. gniazdku)

Zanim zaufasz funkcji NCV w krytycznej sytuacji, zawsze, ale to zawsze, zalecam jej przetestowanie na znanym i działającym źródle napięcia. Najprościej jest sprawdzić ją na zwykłym gniazdku sieciowym w domu. Zbliż miernik do jednego z otworów gniazdka powinien zasygnalizować obecność napięcia. Następnie sprawdź drugi otwór. Ten prosty test daje pewność, że detektor działa poprawnie i jest gotowy do użycia. To absolutna podstawa bezpieczeństwa, której sam zawsze przestrzegam.

Do czego naprawdę przydaje się NCV? Najważniejsze zastosowania w domu i warsztacie

Funkcja NCV to nie tylko ciekawostka, ale praktyczne narzędzie, które w wielu sytuacjach okazuje się nieocenione. Oto kilka kluczowych zastosowań, które sam regularnie wykorzystuję.

Bezpieczeństwo przede wszystkim: Szybkie sprawdzanie, czy w przewodzie płynie prąd

To chyba najbardziej podstawowe i najważniejsze zastosowanie NCV. Przed dotknięciem jakiegokolwiek przewodu, gniazdka czy elementu instalacji elektrycznej, zawsze wykonuję szybki test NCV. Pozwala to w ułamku sekundy upewnić się, czy obwód jest pod napięciem. Dzięki temu minimalizuję ryzyko porażenia prądem, co jest dla mnie absolutnym priorytetem w każdej pracy elektrycznej. To prosta czynność, która może uratować życie.

Wiercenie bez stresu: Jak zlokalizować kable pod napięciem ukryte w ścianie?

Ile razy zdarzyło Ci się wiercić w ścianie i zastanawiać, czy przypadkiem nie trafisz na kabel? Funkcja NCV jest tu prawdziwym wybawieniem. Zbliżając miernik do ściany, mogę z dużą dokładnością zlokalizować przebieg przewodów elektrycznych ukrytych pod tynkiem. W ten sposób unikam kosztownych uszkodzeń instalacji i, co gorsza, niebezpiecznych sytuacji. To narzędzie, które każdy majsterkowicz powinien mieć pod ręką przed rozpoczęciem prac remontowych.

Diagnostyka usterek: Wyszukiwanie przerwanych przewodów w przedłużaczach i kablach

Masz przedłużacz, który nagle przestał działać? Zamiast rozbierać go na części, możesz użyć NCV. Przesuwając miernik wzdłuż izolowanego kabla, możesz zlokalizować miejsce, w którym nastąpiło przerwanie obwodu. Tam, gdzie NCV przestanie sygnalizować obecność napięcia, tam prawdopodobnie znajduje się uszkodzenie. To szybka i bezinwazyjna metoda diagnostyki, która oszczędza czas i frustrację.

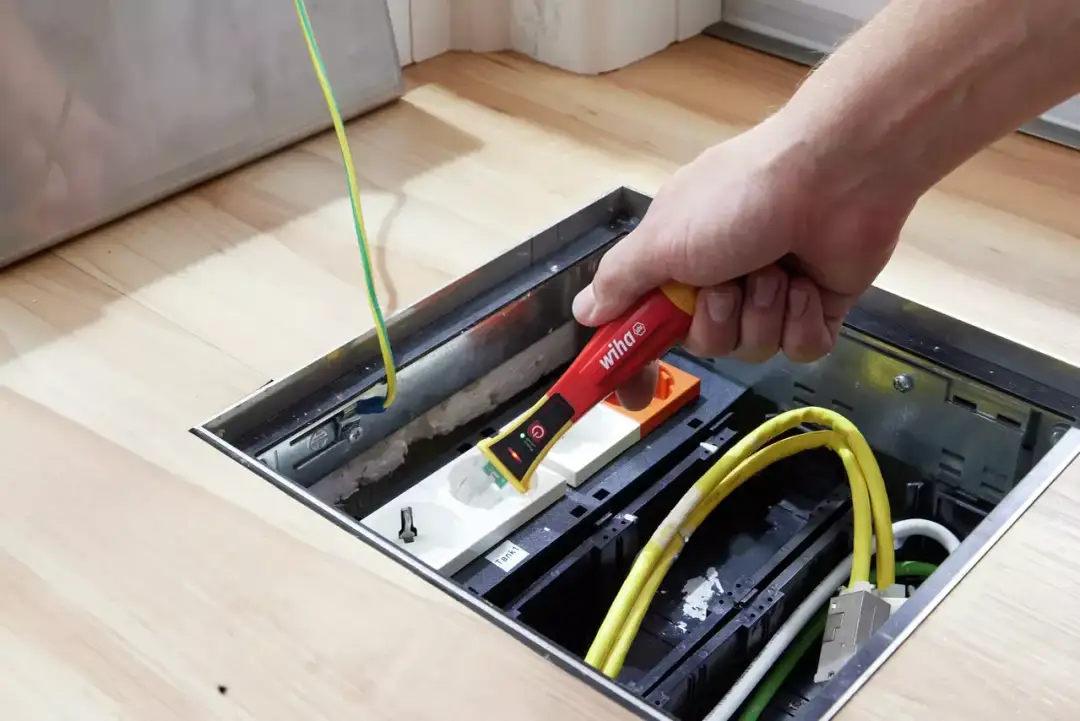

Sprawdzanie poprawności instalacji: Weryfikacja fazy w gniazdkach i przełącznikach

Przy instalacji nowego gniazdka czy przełącznika, ważne jest prawidłowe podłączenie fazy. Funkcja NCV może pomóc w szybkiej identyfikacji przewodu fazowego. Zbliżając miernik do poszczególnych otworów gniazdka (lub zacisków przełącznika), łatwo zidentyfikujesz ten, w którym płynie prąd. Pamiętaj jednak, że to wstępna weryfikacja dla pełnej pewności zawsze używam również tradycyjnego miernika.

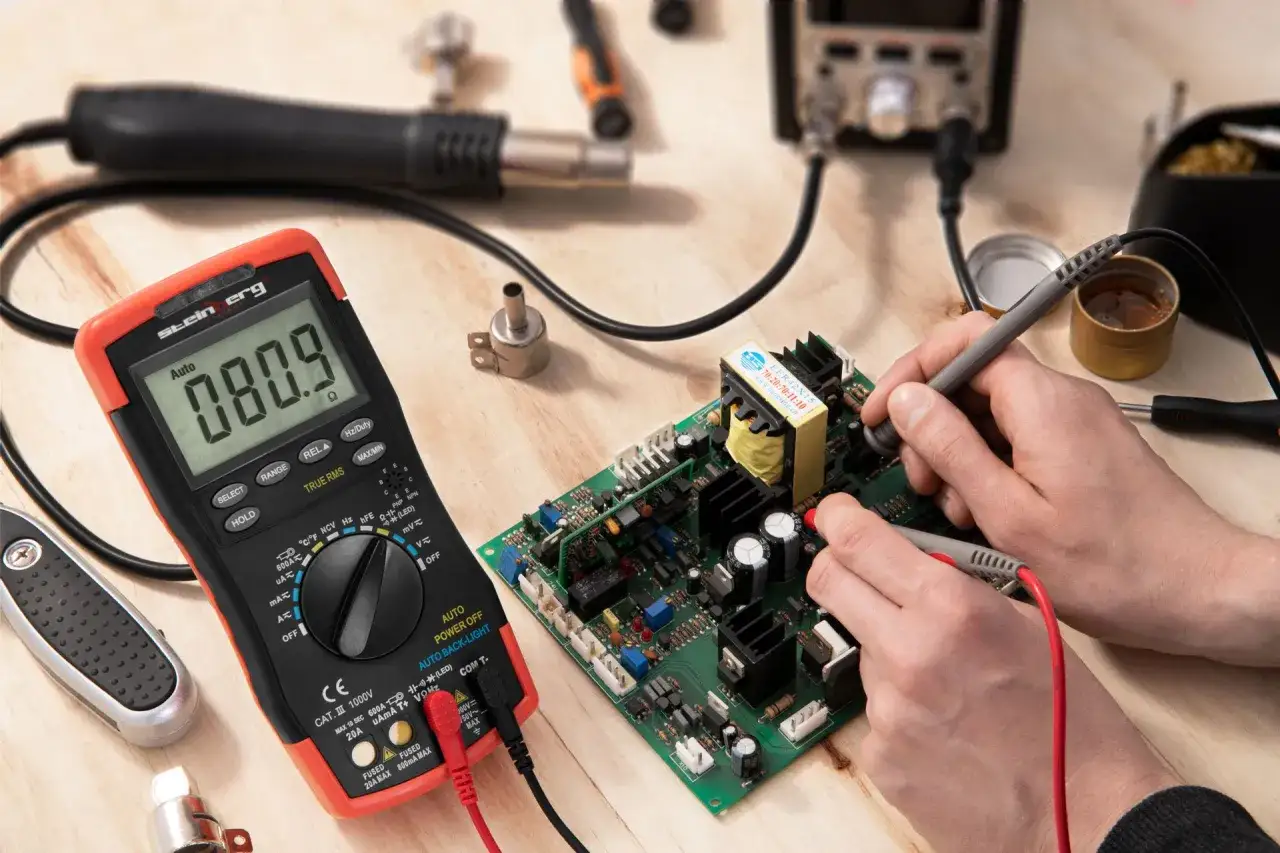

Co zyskujesz dzięki NCV, a na co musisz uważać? Kluczowe zalety i ograniczenia

Jak każde narzędzie, funkcja NCV ma swoje mocne strony i pewne ograniczenia. Zrozumienie ich jest kluczowe dla efektywnego i bezpiecznego wykorzystania.

Zalety: Dlaczego szybkość i bezpieczeństwo to główne atuty tej funkcji?

• Zwiększone bezpieczeństwo: Brak fizycznego kontaktu z elementami pod napięciem to największa zaleta. Eliminuje to ryzyko porażenia prądem, co jest nieocenione, zwłaszcza dla mniej doświadczonych użytkowników.
• Szybkość działania: NCV pozwala na błyskawiczne sprawdzenie obecności napięcia. Nie musimy podłączać przewodów pomiarowych, co oszczędza czas, szczególnie podczas wstępnej diagnostyki.
• Łatwość użycia: Obsługa funkcji NCV jest niezwykle prosta i intuicyjna, co sprawia, że jest dostępna dla każdego, niezależnie od poziomu zaawansowania.
• Wstępna weryfikacja: To idealne narzędzie do szybkiej, wstępnej weryfikacji stanu obwodu przed podjęciem dalszych działań.

Ograniczenia: Dlaczego NCV nie wykryje napięcia stałego (DC)?

To jedno z najważniejszych ograniczeń, o którym zawsze przypominam. Funkcja NCV jest przeznaczona wyłącznie do wykrywania napięcia przemiennego (AC). Nie działa z napięciem stałym (DC), ponieważ prąd stały nie generuje zmiennego pola elektromagnetycznego, które jest podstawą działania sensora NCV. Oznacza to, że nie sprawdzimy nią baterii, akumulatorów czy obwodów zasilanych prądem stałym.

Pułapki i fałszywe odczyty: Jak grubość tynku i metalowe elementy wpływają na pomiar?

Czułość NCV może być zakłócona przez różne czynniki. Gruba izolacja przewodów, metalowe osłony (np. peszle, rurki) czy nawet grubość tynku mogą osłabiać pole elektromagnetyczne, prowadząc do braku detekcji lub zmniejszonej czułości. Zdarza się również, że miernik może sygnalizować obecność napięcia w pobliżu innych źródeł pola elektromagnetycznego, dając fałszywie pozytywne odczyty. Dlatego zawsze traktuję NCV jako narzędzie pomocnicze, a nie precyzyjny miernik.

Czułość detekcji: Czy każdy miernik jest tak samo dokładny?

Nie wszystkie mierniki z funkcją NCV są sobie równe. Różnice w czułości detekcji między modelami mogą być znaczące. Zasięg działania NCV jest zazwyczaj niewielki, często rzędu kilku centymetrów, co oznacza, że musimy zbliżyć miernik dość blisko do źródła napięcia. Pamiętajmy też, że NCV jedynie stwierdza obecność napięcia, a nie jego konkretną wartość. Jeśli potrzebujemy precyzyjnych pomiarów, musimy sięgnąć po tradycyjne funkcje multimetru.

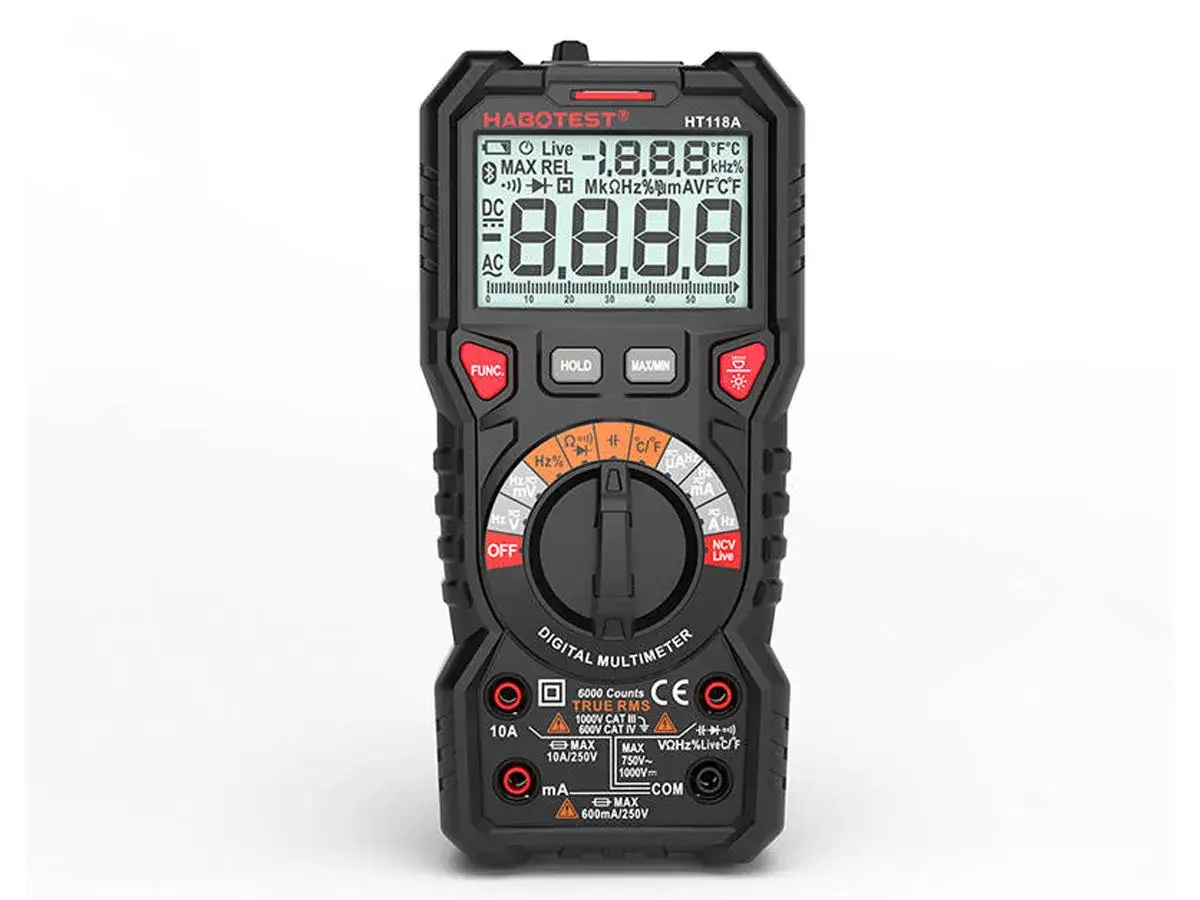

Wybór miernika z NCV: na co zwrócić uwagę przed zakupem?

Jeśli rozważasz zakup multimetru z funkcją NCV, to świetna decyzja. Ale na co zwrócić uwagę, aby wybrać odpowiedni model?

Czy funkcja NCV to standard? Przegląd popularnych modeli na polskim rynku

Na szczęście, funkcja NCV staje się coraz bardziej powszechna i jest już niemal standardem w wielu multimetrach, zarówno tych budżetowych, jak i profesjonalnych. Na polskim rynku bez problemu znajdziemy modele z NCV w ofercie takich marek jak Uni-T, Aneng, czy Mastech, które są dostępne w przystępnych cenach i oferują dobrą jakość dla hobbystów i domowych majsterkowiczów. Nawet w podstawowych modelach ta funkcja jest już często zaimplementowana, co świadczy o jej rosnącej popularności i użyteczności.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

NCV a inne funkcje: Kiedy warto dopłacić za dodatkowe możliwości multimetru?

Decyzja o tym, czy dopłacić za bardziej zaawansowane funkcje, zawsze zależy od indywidualnych potrzeb i zakresu planowanych prac. Jeśli jesteś początkującym majsterkowiczem i potrzebujesz NCV głównie do podstawowych kontroli bezpieczeństwa i lokalizacji kabli, prosty multimetr z tą funkcją w zupełności wystarczy. Jednak dla bardziej zaawansowanych użytkowników, którzy zajmują się elektroniką, diagnostyką samochodową czy profesjonalnymi instalacjami, warto rozważyć modele oferujące dodatkowe funkcje, takie jak pomiar pojemności, temperatury, True RMS czy precyzyjniejsze pomiary prądu i napięcia. W moim przypadku, jako osoby pracującej z elektryką na co dzień, zawsze stawiam na multimetr, który oferuje szeroki zakres możliwości, ale NCV jest dla mnie punktem wyjścia.
