Przełącznik kołyskowy 4-pinowy to niezwykle wszechstronny element, który stanowi serce wielu instalacji elektrycznych od prostych projektów DIY, przez zaawansowane systemy w motoryzacji, aż po sprzęt AGD. Zrozumienie jego działania i, co najważniejsze, prawidłowego podłączenia, jest kluczowe dla każdego, kto ceni sobie funkcjonalność, bezpieczeństwo i niezawodność. Ten artykuł to praktyczny poradnik, który krok po kroku przeprowadzi Cię przez tajniki instalacji tego małego, ale potężnego komponentu.
Przełącznik kołyskowy 4-pinowy to wszechstronny element do precyzyjnej kontroli obwodów.
- Umożliwia przełączanie dwóch niezależnych torów prądowych lub sterowanie podświetleniem.
- Występuje w wariantach ON-OFF, ON-OFF-ON, z podświetleniem 12V lub 230V.
- Kluczowe jest prawidłowe rozpoznanie pinów (wejście, wyjście, podświetlenie) i przestrzeganie parametrów znamionowych (A/V).
- Znajduje zastosowanie w AGD, motoryzacji, listwach zasilających i projektach DIY.
- Bezpieczeństwo i odpowiednie narzędzia to podstawa każdego montażu.

Przełącznik kołyskowy 4 pin: Twój klucz do pełnej kontroli nad zasilaniem
Przełączniki kołyskowe 4-pinowe to prawdziwi "bohaterowie drugiego planu" w świecie elektroniki i elektryki. Ich wszechstronność i zdolność do precyzyjnego sterowania obwodami sprawiają, że są niezastąpione w wielu aplikacjach. Pozwalają nie tylko włączyć lub wyłączyć zasilanie, ale często oferują dodatkowe funkcje, takie jak sygnalizacja stanu pracy za pomocą podświetlenia, czy jednoczesne przełączanie dwóch niezależnych torów prądowych, co znacząco zwiększa bezpieczeństwo i możliwości projektowe.
Dlaczego zrozumienie tego małego elementu jest tak istotne w Twoich projektach?
W moich projektach DIY i w codziennej praktyce zawodowej zawsze podkreślam, że szczegóły mają znaczenie. Zrozumienie działania i prawidłowego podłączenia przełącznika 4-pinowego to nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa. Niewłaściwe podłączenie może prowadzić do uszkodzenia urządzenia, zwarcia, a nawet pożaru, zwłaszcza przy pracy z wyższymi napięciami. Prawidłowa instalacja zapewnia nie tylko niezawodne działanie, ale także pozwala w pełni wykorzystać potencjał tego wszechstronnego komponentu, dodając na przykład estetyczne i praktyczne podświetlenie sygnalizujące stan pracy. To klucz do tworzenia solidnych i bezpiecznych rozwiązań.
Czym różni się wersja 4-pinowa od popularnych przełączników z 2 i 3 pinami?
Kluczowa różnica między przełącznikami 2-, 3- i 4-pinowymi leży w ich funkcjonalności. Przełączniki 2-pinowe to najprostsze włączniki/wyłączniki, które po prostu otwierają lub zamykają jeden obwód. Wersje 3-pinowe często oferują funkcję ON-ON (przełączanie między dwoma obwodami z jednym wspólnym punktem) lub ON-OFF z podświetleniem, gdzie jeden pin służy do zasilania lampki. Natomiast przełącznik 4-pinowy to prawdziwy "multitasker". Dodatkowe piny w tej wersji najczęściej służą do zasilania wbudowanego podświetlenia (neonówki lub diody LED), co pozwala na sygnalizację stanu przełącznika. Innym, równie ważnym zastosowaniem, jest możliwość jednoczesnego przełączania dwóch niezależnych torów prądowych na przykład zarówno przewodu fazowego (L), jak i neutralnego (N) dla zwiększenia bezpieczeństwa, co jest często spotykane w listwach zasilających czy urządzeniach AGD. To właśnie ta elastyczność sprawia, że 4-pinowe przełączniki są tak cenione.

Jak podłączyć przełącznik kołyskowy 4 pin? Praktyczny poradnik krok po kroku
Podłączenie przełącznika kołyskowego 4-pinowego, choć na pierwszy rzut oka może wydawać się skomplikowane, jest w rzeczywistości dość proste, pod warunkiem znajomości podstaw i przestrzegania zasad bezpieczeństwa. Pamiętaj, że prawidłowe podłączenie to fundament bezpieczeństwa i niezawodności Twojej instalacji. Poniżej przedstawię najczęściej spotykane scenariusze.
Zanim zaczniesz: Niezbędne narzędzia i zasady bezpieczeństwa przy pracy z prądem
Zanim przystąpisz do jakichkolwiek prac z elektrycznością, zawsze pamiętaj o najważniejszej zasadzie: odłącz zasilanie! Upewnij się, że obwód, nad którym pracujesz, jest całkowicie pozbawiony napięcia, najlepiej sprawdzając to multimetrem. Praca z prądem, zwłaszcza 230V, wymaga szczególnej ostrożności i, jeśli nie czujesz się pewnie, powinieneś zlecić to zadanie wykwalifikowanemu elektrykowi. Do podstawowych narzędzi, które przydadzą Ci się podczas montażu, należą: zestaw izolowanych śrubokrętów, ściągacz izolacji, multimetr do sprawdzenia ciągłości obwodu i napięcia, a także zaciskarka do konektorów i koszulki termokurczliwe, które zapewnią trwałe i bezpieczne połączenia. Pamiętaj, że bezpieczeństwo jest zawsze na pierwszym miejscu.
Scenariusz 1: Podłączanie przełącznika 4-pinowego z podświetleniem na 230V (np. w listwie zasilającej)
Ten scenariusz jest bardzo popularny w domowych instalacjach, np. w listwach zasilających. Zazwyczaj przełącznik ma wbudowaną neonówkę, która świeci, gdy obwód jest zamknięty.
-
Identyfikacja pinów: Przełączniki 230V z podświetleniem zazwyczaj mają piny oznaczone w sposób intuicyjny. Często są to:
- Dwa piny do głównego obwodu (wejście i wyjście), często oznaczone jako "L" (Line/Faza) i "LOAD" (obciążenie) lub po prostu cyframi.
- Dwa piny do podświetlenia, które mogą być oznaczone symbolem żarówki, diody lub po prostu być w innym kolorze (np. złote/miedziane). W przełącznikach 230V podświetlenie jest często zintegrowane z rezystorem, więc wystarczy podłączyć je do fazy i neutralnego.
- Podłączenie głównego obwodu: Podłącz przewód fazowy (L) z sieci do pinu wejściowego głównego obwodu przełącznika. Następnie, z pinu wyjściowego głównego obwodu poprowadź przewód do odbiornika (np. do gniazda w listwie zasilającej).
- Podłączenie podświetlenia: Jeden z pinów podświetlenia podłącz do przewodu fazowego (L) (zazwyczaj tego samego, który zasila wejście głównego obwodu), a drugi pin podświetlenia do przewodu neutralnego (N). To sprawi, że podświetlenie zaświeci się, gdy przełącznik będzie w pozycji "ON" (zamknięty obwód). Pamiętaj, aby przewód neutralny również podłączyć do odbiornika.
- Testowanie: Po dokładnym sprawdzeniu wszystkich połączeń i upewnieniu się, że nie ma żadnych luźnych przewodów ani zwarć, możesz ostrożnie włączyć zasilanie i przetestować działanie przełącznika. Podświetlenie powinno zaświecić się po przełączeniu w pozycję "ON".
Scenariusz 2: Montaż i podłączenie przełącznika z podświetleniem na 12V w instalacji samochodowej
W motoryzacji przełączniki 12V z podświetleniem są idealne do sterowania dodatkowym oświetleniem, kompresorami czy innymi akcesoriami.
- Identyfikacja pinów: Podobnie jak w Scenariuszu 1, zidentyfikuj piny głównego obwodu (wejście i wyjście) oraz piny podświetlenia. W instalacjach 12V podświetlenie to zazwyczaj dioda LED, która wymaga odpowiedniej polaryzacji (+ i -).
- Podłączenie głównego obwodu: Podłącz zasilanie 12V (z akumulatora, zawsze przez odpowiednio dobrany bezpiecznik!) do pinu wejściowego głównego obwodu. Z pinu wyjściowego poprowadź przewód do odbiornika (np. dodatkowe światła LED).
- Podłączenie podświetlenia: Jeden pin podświetlenia podłącz do plusa (+12V) (może to być ten sam punkt, co wejście głównego obwodu), a drugi pin podświetlenia do masy/minus (-) pojazdu. Upewnij się, że podłączasz diodę LED zgodnie z polaryzacją, w przeciwnym razie nie zaświeci się.
- Bezpieczeństwo: W instalacjach samochodowych zawsze stosuj bezpieczniki o odpowiedniej wartości prądu, umieszczone jak najbliżej źródła zasilania (akumulatora). Chroni to instalację przed zwarciami i przeciążeniami.

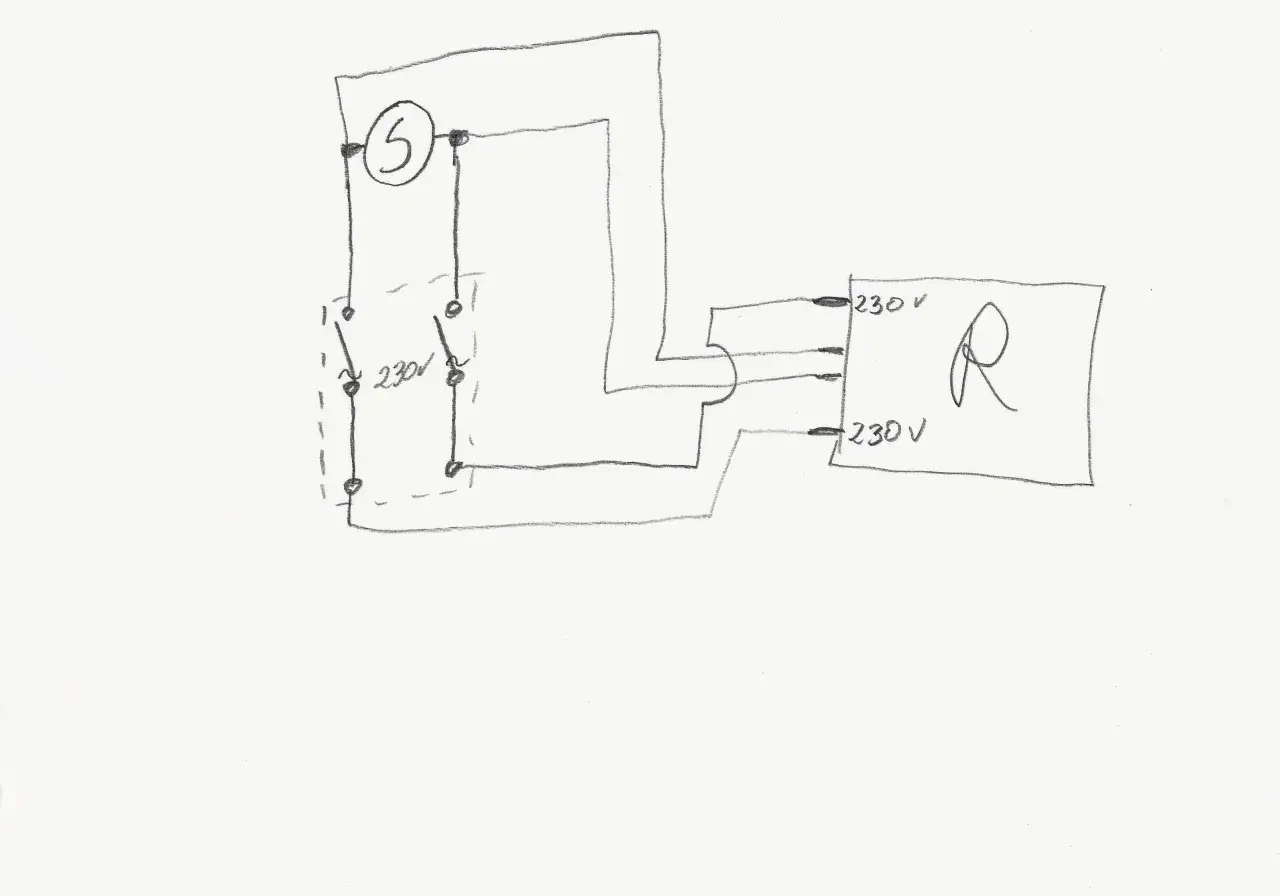

Scenariusz 3: Schemat dla przełącznika bez podświetlenia jak wykorzystać dwa niezależne tory?
Przełącznik 4-pinowy bez podświetlenia to idealne rozwiązanie, gdy potrzebujesz przełączyć dwa niezależne obwody jednocześnie. Pomyśl o nim jak o dwóch przełącznikach 2-pinowych w jednej obudowie, sterowanych jednym przyciskiem.
Identyfikacja pinów: W takim przełączniku piny są zazwyczaj zgrupowane w dwie pary. Na przykład, piny 1 i 2 tworzą jeden tor prądowy (wejście/wyjście), a piny 3 i 4 tworzą drugi tor prądowy (również wejście/wyjście). Czasem oznaczenia są bardziej opisowe, np. "Input 1", "Output 1", "Input 2", "Output 2".
Podłączenie torów: Każdy tor podłączasz niezależnie. Do pinu "Input 1" podłączasz zasilanie dla pierwszego obwodu, a z pinu "Output 1" prowadzisz przewód do pierwszego odbiornika. Analogicznie postępujesz z drugim torem: do "Input 2" podłączasz zasilanie dla drugiego obwodu, a z "Output 2" do drugiego odbiornika. Ważne jest, aby pamiętać, że oba tory są przełączane jednocześnie gdy przełącznik jest w pozycji ON, oba obwody są zamknięte, a w pozycji OFF oba otwarte.
Zastosowania: Takie rozwiązanie jest korzystne w kilku sytuacjach. Po pierwsze, zwiększa bezpieczeństwo, gdy chcesz odłączyć urządzenie od sieci, odcinając jednocześnie fazę i neutralny. Po drugie, pozwala na sterowanie dwoma niezależnymi funkcjami za pomocą jednego przełącznika, np. włączanie dwóch różnych grup świateł lub zasilania dwóch oddzielnych komponentów w jednym urządzeniu. To bardzo elastyczne i efektywne rozwiązanie, które pozwala uprościć panel sterowania.

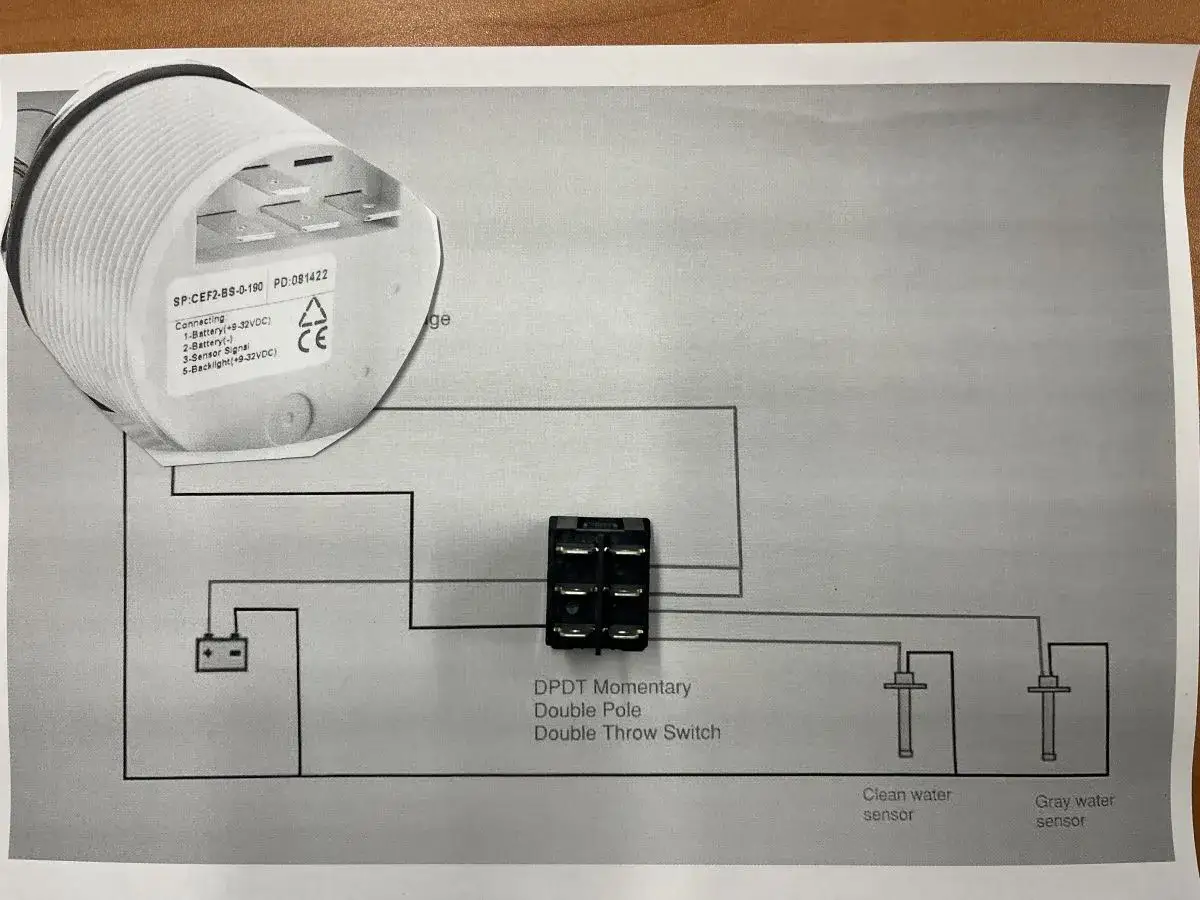

Tajemnice pinów: Jak prawidłowo odczytać oznaczenia i symbole na przełączniku?
Zrozumienie oznaczeń na przełączniku jest absolutnie kluczowe, aby uniknąć błędów podczas podłączania. To trochę jak czytanie mapy bez znajomości symboli łatwo się zgubić. Producenci starają się ułatwić nam życie, stosując standardowe oznaczenia, ale czasami trzeba sięgnąć po multimetr.
Standardowe oznaczenia na stykach co oznaczają i jak je rozpoznać?
Na przełącznikach kołyskowych 4-pinowych najczęściej spotkasz następujące oznaczenia:
- Cyfry (1, 2, 3, 4): Często piny są po prostu numerowane. Zazwyczaj piny zasilające główny obwód będą miały niższe numery (np. 1 i 2), a piny podświetlenia wyższe (np. 3 i 4), ale to nie jest reguła. Zawsze warto sprawdzić schemat od producenta.
- L (Line/Faza), N (Neutralny): W przełącznikach przeznaczonych do sieci 230V AC, piny głównego obwodu mogą być oznaczone jako "L" dla przewodu fazowego i "LOAD" lub strzałką wskazującą na odbiornik.
- Obrazki symbolizujące wejście/wyjście (strzałki): Strzałki często wskazują kierunek przepływu prądu strzałka wchodząca do przełącznika to wejście, strzałka wychodząca to wyjście.
- Symbole podświetlenia (żarówka, dioda): Piny przeznaczone do zasilania podświetlenia są często oznaczone małym symbolem żarówki lub diody LED. Czasem obok jest też oznaczenie napięcia, np. "12V" lub "230V".
Zazwyczaj piny wejściowe są po jednej stronie przełącznika, a wyjściowe po drugiej, co ułatwia orientację. Jednak zawsze kieruj się konkretnymi oznaczeniami na swoim egzemplarzu.
Srebrne i złote piny czy kolor ma znaczenie przy podłączaniu?
Tak, kolor pinów może być cenną wskazówką! W wielu przełącznikach 4-pinowych zauważysz, że piny głównego obwodu (te, które przenoszą większy prąd) są zazwyczaj srebrne lub wykonane z miedzi powlekanej srebrem, co zapewnia lepszą przewodność i trwałość. Natomiast piny przeznaczone do zasilania podświetlenia (które przenoszą znacznie mniejsze prądy) mogą być złote lub miedziane. To ułatwia ich identyfikację na pierwszy rzut oka. Pamiętaj jednak, że to tylko wskazówka, a najważniejsze są zawsze oznaczenia naniesione na obudowie przełącznika lub schemat producenta. Nigdy nie polegaj wyłącznie na kolorze bez weryfikacji.
Co zrobić, gdy na przełączniku brakuje jakichkolwiek oznaczeń? Metoda z multimetrem
Zdarza się, że na przełączniku brakuje jakichkolwiek oznaczeń zwłaszcza w przypadku tańszych zamienników. W takiej sytuacji multimetr w trybie ciągłości (brzęczyka) jest Twoim najlepszym przyjacielem. Oto jak zidentyfikować piny:
- Identyfikacja par głównego obwodu: Ustaw multimetr w tryb ciągłości. Dotknij jedną sondą do dowolnego pinu. Drugą sondą dotykaj kolejno pozostałych pinów, jednocześnie przełączając przełącznik w pozycje ON/OFF. Kiedy znajdziesz parę pinów, która "brzęczy" (lub pokazuje bardzo niski opór) w pozycji ON i przestaje brzęczeć w pozycji OFF, zidentyfikowałeś parę wejście/wyjście głównego obwodu.
- Identyfikacja pinów podświetlenia: Jeśli przełącznik ma podświetlenie, po zidentyfikowaniu głównych pinów, pozostaną Ci dwa. To one najprawdopodobniej służą do zasilania lampki. Aby sprawdzić, które to plus, a które minus (dla LED 12V), możesz podłączyć je do niskiego napięcia (np. baterii 9V) przez rezystor (np. 1kΩ), zmieniając polaryzację, aż dioda zaświeci. W przypadku neonówki 230V, polaryzacja nie ma znaczenia. Piny podświetlenia zazwyczaj nie mają ciągłości z pinami głównego obwodu, chyba że są wewnętrznie połączone w specyficzny sposób.
- Testowanie: Po zidentyfikowaniu wszystkich pinów, możesz wykonać prowizoryczne podłączenie do niskiego napięcia (np. 12V z zasilacza) i sprawdzić, czy wszystko działa zgodnie z oczekiwaniami. Pamiętaj, że ta metoda jest dla bardziej zaawansowanych użytkowników i wymaga ostrożności.

Wybór ma znaczenie: Na co zwrócić uwagę przed zakupem przełącznika?
Wybór odpowiedniego przełącznika to nie tylko kwestia estetyki czy ceny. To przede wszystkim decyzja, która wpływa na bezpieczeństwo, niezawodność i trwałość Twojego projektu. Świadomy wybór, oparty na zrozumieniu kluczowych parametrów, jest absolutną podstawą.

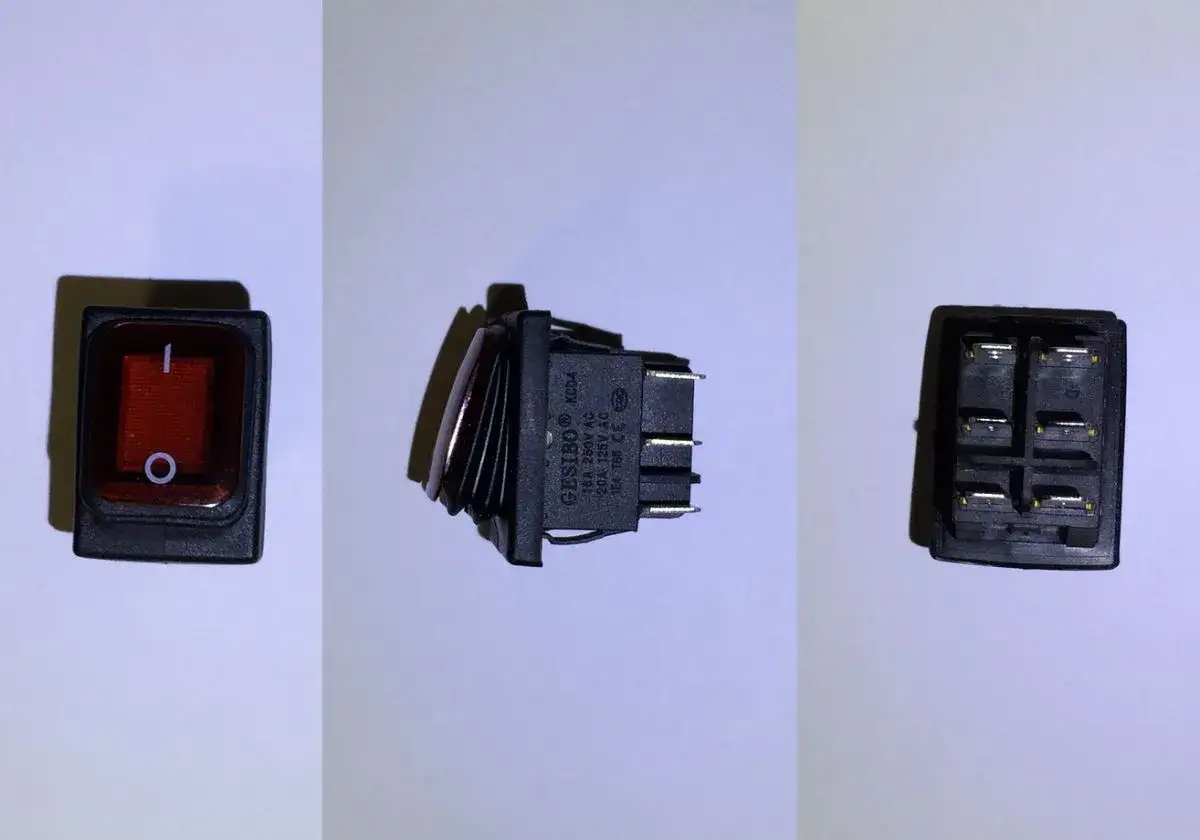

Prąd i napięcie znamionowe (A/V) dlaczego to najważniejsze parametry?
Dla mnie, jako eksperta, prąd i napięcie znamionowe to absolutnie najważniejsze parametry, na które zwracam uwagę przy wyborze przełącznika. Napięcie znamionowe (V) określa maksymalne napięcie, przy którym przełącznik może bezpiecznie pracować (np. 250V AC dla zastosowań domowych, 12V DC dla motoryzacji). Prąd znamionowy (A) to maksymalny prąd, jaki styki przełącznika mogą bezpiecznie przewodzić bez przegrzewania się i uszkodzenia. Przekroczenie tych wartości to prosta droga do katastrofy. Zbyt wysokie napięcie może doprowadzić do przebicia izolacji, a zbyt wysoki prąd do przegrzania styków, ich stopienia, a nawet do zjawiska "zaspawania styków", które omówię w kolejnej sekcji. Zawsze wybieraj przełącznik z parametrami znamionowymi wyższymi niż maksymalne wartości w Twoim obwodzie, aby zapewnić margines bezpieczeństwa.

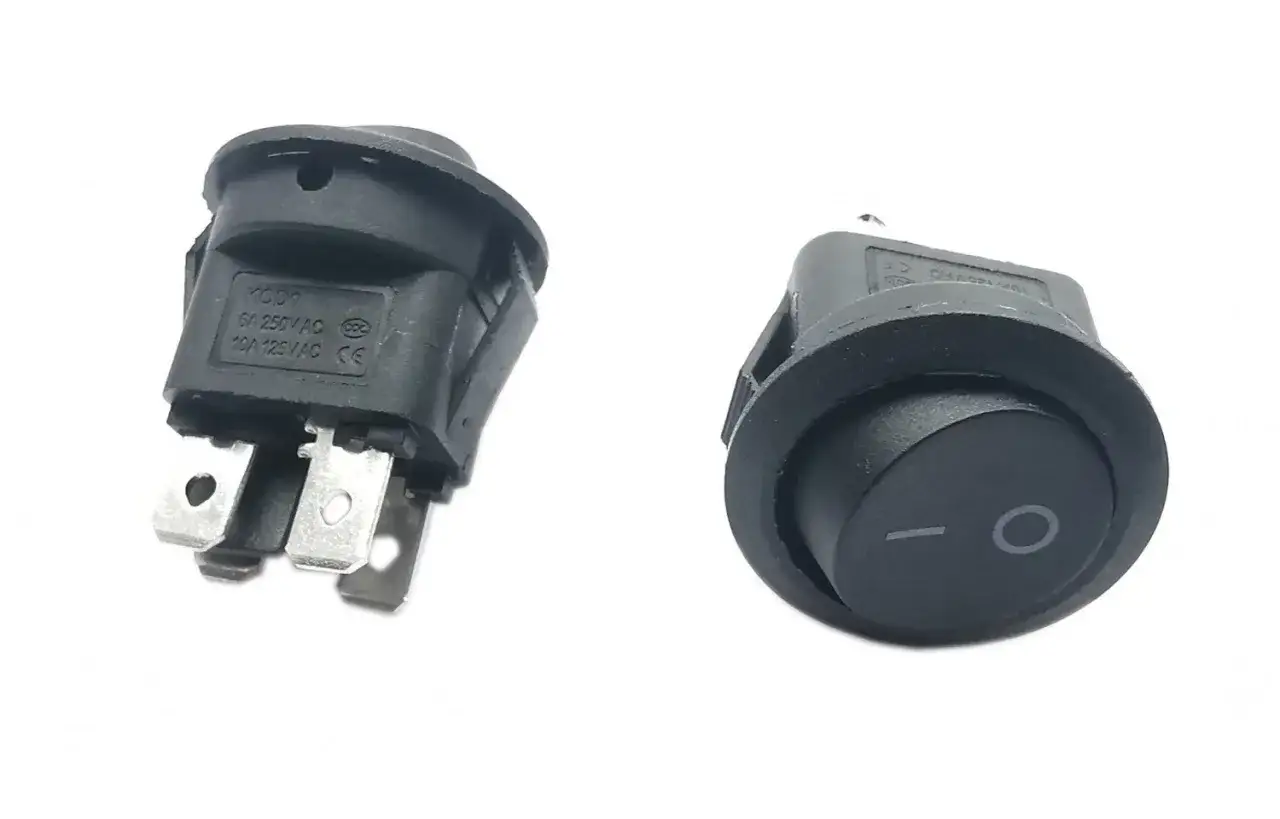

Rodzaje przełączników: Bistabilny ON-OFF, niestabilny (chwilowy) czy trójpozycyjny ON-OFF-ON?
Przełączniki kołyskowe 4-pinowe występują w kilku wariantach, które różnią się sposobem działania:
- Bistabilny ON-OFF: To najpopularniejszy typ. Po przełączeniu w pozycję ON (załączony) lub OFF (wyłączony), przełącznik utrzymuje ten stan aż do ponownego ręcznego przestawienia. Idealny do stałego włączania/wyłączania zasilania.
- Niestabilny (chwilowy): Ten typ przełącznika powraca do swojej pozycji wyjściowej (zazwyczaj OFF) natychmiast po zwolnieniu nacisku. Przykłady to ON-(OFF) (włącza na chwilę) lub (ON)-OFF-(ON) (przełącza na chwilę w jedną lub drugą stronę). Stosowany jest tam, gdzie potrzebne jest krótkotrwałe podanie sygnału, np. do sterowania bramą, podnośnikiem czy funkcjami "push-to-talk".
- Trójpozycyjny ON-OFF-ON: Posiada trzy stabilne pozycje: ON (w jedną stronę), OFF (środkowa, wyłączona) i ON (w drugą stronę). Jest to bardzo przydatne rozwiązanie, gdy potrzebujesz przełączać między dwoma różnymi źródłami, odbiornikami lub kierunkami działania (np. silnik w lewo/prawo, góra/dół).
Wybór odpowiedniego typu zależy ściśle od funkcji, jaką przełącznik ma pełnić w Twoim projekcie.
Wodoodporność i klasa szczelności IP kiedy warto zainwestować w model hermetyczny?
Klasa szczelności IP (Ingress Protection) to międzynarodowy standard określający stopień ochrony urządzenia przed wnikaniem ciał stałych (np. pyłu) i wody. Jeśli planujesz zastosować przełącznik w środowisku, gdzie będzie narażony na wilgoć, zachlapania, kurz, a nawet zanurzenie, inwestycja w model hermetyczny z odpowiednią klasą IP jest absolutnie niezbędna. Na przykład, przełącznik o klasie IP65 jest całkowicie pyłoszczelny i chroniony przed strumieniami wody. Taki model będzie idealny do zastosowań w łazience, na zewnątrz (np. w ogrodzie), w samochodzie (szczególnie w komorze silnika lub podwoziu), w maszynach przemysłowych czy w warsztacie, gdzie panują trudne warunki. Brak odpowiedniej ochrony może prowadzić do zwarć, korozji i szybkiego uszkodzenia przełącznika, a co za tym idzie całego urządzenia.
Najczęstsze błędy przy montażu i jak ich skutecznie unikać
Nawet doświadczonym majsterkowiczom zdarzają się pomyłki, zwłaszcza przy podłączaniu nowych, nieznanych elementów. Moje doświadczenie pokazuje, że pewne błędy powtarzają się nagminnie. Ich znajomość to pierwszy krok do ich skutecznego unikania, co przekłada się na bezpieczeństwo i niezawodność instalacji.
Pomyłka w podłączeniu podświetlenia dlaczego świeci cały czas lub wcale?
Pomyłki w podłączeniu podświetlenia to jedne z najczęstszych problemów, z którymi się spotykam. Oto typowe scenariusze:
- Podświetlenie świeci cały czas: To zazwyczaj oznacza, że podłączyłeś piny podświetlenia bezpośrednio do zasilania (fazy i neutralnego lub +12V i masy), niezależnie od stanu głównego obwodu przełącznika. Aby działało poprawnie, podświetlenie powinno być aktywowane tylko wtedy, gdy przełącznik jest w pozycji ON.
- Podświetlenie nie świeci wcale: Przyczyn może być kilka: błędne podłączenie do obwodu (np. brak zasilania na jednym z pinów podświetlenia), przepalona dioda/neonówka (zdarza się, choć rzadko w nowych przełącznikach), lub, w przypadku diod LED 12V, odwrócona polaryzacja.
- Podświetlenie świeci tylko w pozycji OFF: To klasyczny przykład niewłaściwego podłączenia pinów. Zamiast zasilać podświetlenie, gdy obwód jest zamknięty, podłączyłeś je tak, że zamyka się, gdy główny obwód jest otwarty.
Aby uniknąć tych błędów, zawsze dokładnie analizuj schemat przełącznika. Upewnij się, że piny podświetlenia są podłączone w taki sposób, aby otrzymywały zasilanie tylko wtedy, gdy główny obwód jest zamknięty. W przypadku diod LED 12V, sprawdź polaryzację.
„Zaspawane styki” skutki przekroczenia dopuszczalnego obciążenia prądowego
Zjawisko "zaspawania styków" to poważna konsekwencja ignorowania parametrów prądu znamionowego przełącznika. Gdy przez styki przełącznika przepływa prąd o wartości znacznie przekraczającej jego dopuszczalną obciążalność, styki zaczynają się przegrzewać. Wysoka temperatura może doprowadzić do ich stopienia i fizycznego połączenia. W efekcie, przełącznik traci swoją funkcję rozłączania obwodu styki pozostają trwale połączone, niezależnie od pozycji kołyski. To nie tylko uniemożliwia wyłączenie urządzenia, ale stanowi poważne zagrożenie pożarowe. Dlatego też, jak już wspomniałem, dobór przełącznika o odpowiednich parametrach prądowych jest absolutnie kluczowy.
"Przekroczenie maksymalnego prądu znamionowego może prowadzić do zjawiska 'zaspawania styków', co skutkuje trwałym połączeniem obwodu i utratą kontroli nad zasilaniem."
Błędne podłączenie torów prądowych co może pójść nie tak?
Błędne podłączenie torów prądowych, zwłaszcza w przełącznikach 4-pinowych bez podświetlenia, które mają przełączać dwa niezależne obwody, może prowadzić do szeregu nieprzyjemnych konsekwencji. Najpoważniejsze z nich to: zwarcia, które mogą uszkodzić źródło zasilania lub bezpieczniki; brak działania urządzenia lub jego nieprawidłowe funkcjonowanie; a w najgorszym przypadku, szczególnie przy pracy z napięciem 230V, ryzyko porażenia prądem, jeśli np. przewód fazowy zostanie podłączony do obudowy urządzenia. Aby uniknąć tych problemów, zawsze dokładnie sprawdzaj schematy podłączeń, a w razie wątpliwości, użyj multimetru do weryfikacji ciągłości obwodów przed podłączeniem zasilania. Podwójna weryfikacja to podstawa bezpieczeństwa.
Gdzie wykorzystasz moc 4 pinów? Inspirujące przykłady zastosowań
Przełączniki kołyskowe 4-pinowe to prawdziwi "konie robocze" w świecie elektroniki. Ich elastyczność i dodatkowe funkcje sprawiają, że są niezastąpione w wielu projektach. Poniżej przedstawiam kilka inspirujących przykładów, gdzie ich moc 4 pinów jest w pełni wykorzystywana.
DIY: Budowa własnej listwy zasilającej z podświetlanym włącznikiem
Jednym z najpopularniejszych zastosowań przełącznika 4-pinowego z podświetleniem jest budowa własnej listwy zasilającej. Dzięki niemu możesz łatwo i bezpiecznie włączać i wyłączać zasilanie podłączonych urządzeń. Podświetlenie to nie tylko estetyczny dodatek, ale przede wszystkim praktyczna sygnalizacja stanu zasilania od razu wiesz, czy listwa jest aktywna. Możliwość jednoczesnego przełączania fazy i neutralnego zwiększa bezpieczeństwo, całkowicie odcinając zasilanie od gniazd. To prosty, a zarazem bardzo funkcjonalny projekt, który każdy majsterkowicz może zrealizować.
Motoryzacja: Sterowanie dodatkowym oświetleniem LED lub akcesoriami w aucie
W samochodach przełączniki 4-pinowe z podświetleniem 12V są wręcz idealne do sterowania różnymi dodatkowymi akcesoriami. Myślę tu o dodatkowym oświetleniu LED (np. światła dzienne, listwy LED w bagażniku), kompresorach, wentylatorach, czy innych urządzeniach 12V. Podświetlenie jest tu szczególnie przydatne, ponieważ sygnalizuje kierowcy, że dane urządzenie jest włączone, co pomaga uniknąć przypadkowego pozostawienia go włączonym i rozładowania akumulatora. Ich solidna konstrukcja i często dostępna wodoodporność sprawiają, że doskonale sprawdzają się w trudnych warunkach panujących w pojeździe.
Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza
Warsztat i dom: Naprawa sprzętu AGD i elektronarzędzi
Przełączniki 4-pinowe są powszechnie stosowane w wielu urządzeniach, które mamy w domu i w warsztacie od pralek i zmywarek, przez odkurzacze, aż po elektronarzędzia, takie jak szlifierki czy piły. Często to właśnie przełącznik jest jednym z pierwszych elementów, który ulega zużyciu lub uszkodzeniu. Samodzielna wymiana uszkodzonego przełącznika na nowy, o odpowiednich parametrach, może przywrócić sprawność ulubionemu urządzeniu i zaoszczędzić pieniądze na zakup nowego. To doskonały przykład, jak znajomość działania i podłączania tego małego elementu może przełożyć się na praktyczne korzyści w codziennym życiu.
