Ten artykuł dogłębnie wyjaśnia różnice między dwoma często mylonymi złączami: RJ11 i RJ45. Dowiesz się, jak je szybko odróżnić, do czego służą i dlaczego próba użycia ich zamiennie może prowadzić do poważnych problemów ze sprzętem. Z mojego doświadczenia wynika, że to jedno z najczęstszych pytań, jakie słyszę od osób niezwiązanych na co dzień z branżą IT, dlatego postanowiłem raz na zawsze rozwiać wszelkie wątpliwości.
Kluczowe różnice między złączami RJ11 i RJ45, które musisz znać
- RJ45 jest szersze (8 pinów) i służy do sieci komputerowych (Ethernet), zapewniając szybką transmisję danych.
- RJ11 jest węższe (4 lub 6 pinów) i przeznaczone do telefonii analogowej oraz modemów ADSL.
- Fizyczne wpięcie RJ11 do gniazda RJ45 jest możliwe, ale może trwale uszkodzić port sieciowy.
- Wtyczka RJ45 nie pasuje fizycznie do gniazda RJ11.
- Adaptery RJ11/RJ45 mają bardzo specyficzne zastosowania i nie konwertują sygnału telefonicznego na internetowy.
RJ11 vs RJ45: Dlaczego te dwa, tak podobne złącza, to dwa różne światy?
Choć złącza RJ11 i RJ45 na pierwszy rzut oka mogą wydawać się niemal identyczne i są często mylone, pełnią one zupełnie różne funkcje i mają odmienną budowę. Z mojego punktu widzenia, zrozumienie tych fundamentalnych różnic jest absolutnie kluczowe dla prawidłowego podłączania urządzeń, a co ważniejsze dla uniknięcia kosztownych uszkodzeń sprzętu. Nie daj się zwieść pozorom; to, co wydaje się małą różnicą, w praktyce oznacza przepaść technologiczną i funkcjonalną.
Na pierwszy rzut oka jak natychmiast odróżnić wtyczkę telefoniczną od internetowej?

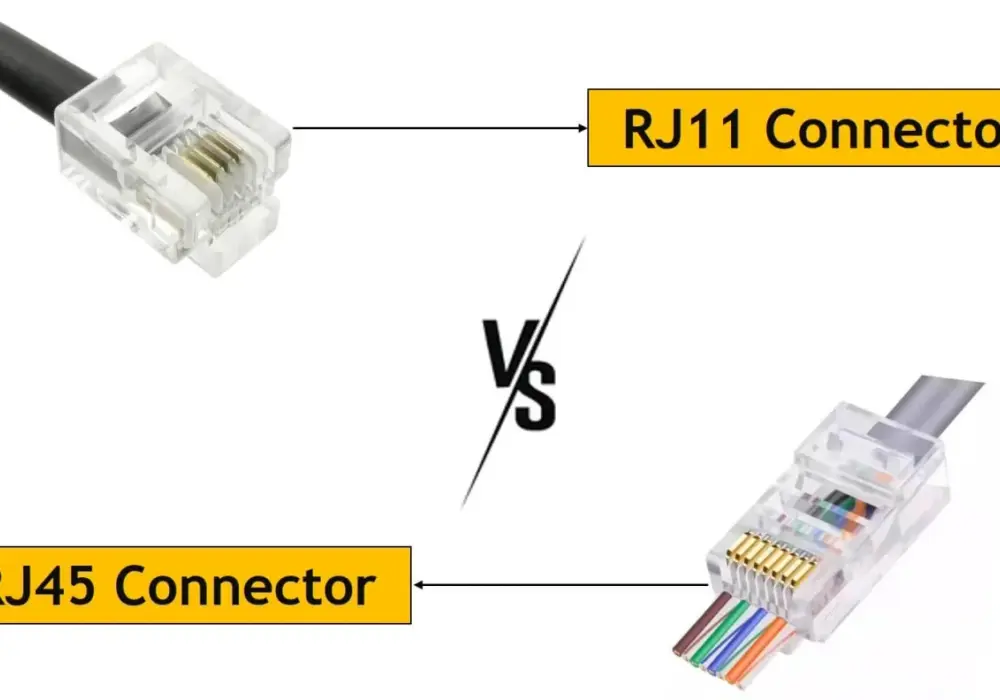

Najprostszym i najszybszym sposobem na odróżnienie wtyczki RJ11 od RJ45 jest spojrzenie na ich szerokość i liczbę złotych styków. Wtyczka RJ45 jest wyraźnie szersza i ma osiem złotych pinów. Z kolei RJ11 jest węższa i posiada zazwyczaj cztery lub sześć styków. To naprawdę podstawowa, ale niezwykle skuteczna metoda, która pozwala na natychmiastową identyfikację.
Rozmiar ma znaczenie: Porównanie fizycznych wymiarów obu wtyczek
Kiedy mówimy o fizycznych wymiarach, RJ45 jest znacznie większe i ma bardziej prostokątny kształt. Jego szerokość jest dostosowana do kabli sieciowych Ethernet, które zawierają osiem przewodów. Wtyczka RJ11 jest natomiast węższa i bardziej kwadratowa, co wynika z jej przeznaczenia do kabli telefonicznych, które wymagają mniejszej liczby żył. Ta różnica w rozmiarze jest na tyle znacząca, że często pozwala na odróżnienie ich bez konieczności liczenia pinów.
Policz złote styki: Kluczowa różnica w liczbie pinów (8 vs 4/6)
Liczba pinów, czyli tych małych, złotych styków, to najbardziej techniczna i jednocześnie najbardziej jednoznaczna różnica. Złącze RJ45 to standard 8P8C (8 pozycji, 8 styków), co oznacza, że wszystkie osiem pozycji jest obsadzonych i wykorzystywanych do transmisji danych. Natomiast RJ11 najczęściej występuje w konfiguracji 6P4C (6 pozycji, 4 styki), co oznacza, że ma sześć pozycji, ale tylko cztery z nich są aktywne. Rzadziej spotyka się wersje 6P2C (6 pozycji, 2 styki). Ta różnica w okablowaniu i liczbie aktywnych pinów bezpośrednio przekłada się na ich zastosowanie i możliwości.
Inny kabel, inne zadanie: Do czego naprawdę służy RJ11, a do czego RJ45?
Pomimo wspomnianego już podobieństwa w wyglądzie, złącza RJ11 i RJ45 są przeznaczone do zupełnie różnych zastosowań. To kluczowa kwestia, którą zawsze podkreślam. Ich budowa i możliwości przesyłowe determinują, gdzie i jak mogą być efektywnie wykorzystane. Nie da się po prostu zamienić jednego na drugie i oczekiwać, że wszystko będzie działać.
RJ45: Brama do świata Internetu i sieci lokalnej (LAN)
Złącze RJ45 to bez wątpienia standard w sieciach komputerowych Ethernet. Jest to brama do świata Internetu i lokalnych sieci (LAN), łącząca komputery, routery, przełączniki, telewizory smart i wiele innych urządzeń sieciowych. Jego głównym przeznaczeniem jest szybka transmisja danych, obsługując prędkości od 100 Mb/s, przez 1 Gb/s, aż po 10 Gb/s i więcej, w zależności od kategorii kabla (np. Cat5e, Cat6, Cat7). Bez RJ45 trudno wyobrazić sobie współczesne połączenia internetowe i domowe sieci komputerowe.
RJ11: Weteran telefonii stacjonarnej i połączeń modemowych DSL
Z kolei RJ11 to prawdziwy weteran, używany głównie w telefonii analogowej. Służy do podłączania tradycyjnych telefonów stacjonarnych, faksów, a także w niektórych starszych modemach ADSL do linii telefonicznej. Jego rola polega na transmisji sygnałów głosowych lub danych o znacznie niższej prędkości, na przykład do 24 Mb/s w przypadku technologii DSL. W dobie cyfrowej telefonii i światłowodów, jego znaczenie maleje, ale wciąż jest obecne w wielu domach i biurach.
Pod maską złączy: Techniczne różnice w budowie i okablowaniu, które musisz znać
Aby w pełni zrozumieć, dlaczego te dwa złącza są tak różne, musimy zajrzeć pod ich "maskę". Różnice w wewnętrznej budowie kabli i standardach okablowania są fundamentalne i wyjaśniają, dlaczego próba ich zamiennego użycia jest z góry skazana na niepowodzenie, a często wiąże się z ryzykiem.
Ile żył potrzebujesz? Różnice w liczbie przewodów w kablach
Kabel Ethernet, który jest zakończony wtyczką RJ45, składa się z ośmiu przewodów, ułożonych w czterech skręconych parach. To właśnie te skręcone pary minimalizują zakłócenia i pozwalają na szybką i stabilną transmisję danych. Natomiast kabel telefoniczny, przeznaczony dla RJ11, ma zazwyczaj dwie lub cztery żyły, co jest wystarczające do przesyłania sygnałów głosowych, ale całkowicie niewystarczające dla wymagań sieci komputerowych.
Standardy T568A/T568B: Tajemnica kolorów w kablu sieciowym RJ45
W kontekście okablowania RJ45, często spotykamy się ze standardami T568A i T568B. Te standardy określają konkretną kolejność ułożenia poszczególnych par przewodów wewnątrz wtyczki. To nie jest kwestia estetyki to gwarancja, że sygnały będą przesyłane prawidłowo, a sieć Ethernet będzie działać stabilnie. Niezależnie od tego, czy używamy T568A, czy T568B, ważne jest, aby oba końce kabla były okablowane zgodnie z tym samym standardem (dla kabli prostych) lub różnymi (dla kabli krosowanych, choć te są dziś rzadziej spotykane dzięki technologii Auto MDI-X). To właśnie ta precyzja w okablowaniu RJ45 odróżnia go od prostszych wymagań RJ11.
Krytyczne ostrzeżenie: Czy można wpiąć kabel RJ11 do gniazda RJ45?
To jest moment, w którym muszę być bardzo stanowczy. Widziałem zbyt wiele uszkodzonych portów, aby nie potraktować tego tematu z najwyższą powagą. Choć fizyczne dopasowanie może być możliwe, konsekwencje są niezwykle negatywne i mogą prowadzić do trwałego uszkodzenia sprzętu.
Pasuje, ale nie działa: Dlaczego to połączenie jest z góry skazane na porażkę?
Tak, wtyczka RJ11 fizycznie mieści się w centralnej części gniazda RJ45. Jest po prostu węższa i pasuje do czterech środkowych pinów. Jednak takie połączenie jest całkowicie bezużyteczne dla transmisji danych sieciowych. Dlaczego? Ponieważ brakuje odpowiednich styków do przesyłania wszystkich sygnałów Ethernet, a protokoły komunikacyjne są zupełnie inne. To tak, jakby próbować włożyć klucz od roweru do zamka samochodowego może i wejdzie, ale na pewno nie uruchomi silnika.
Ryzyko uszkodzenia sprzętu: Jak jeden mały błąd może zniszczyć port w Twoim komputerze lub routerze?
To jest najważniejsze ostrzeżenie, jakie mogę dać. Plastikowa obudowa wtyczki RJ11, choć węższa, jest wystarczająco szeroka, aby wygiąć lub nawet złamać zewnętrzne piny (1, 2, 7, 8) w gnieździe RJ45. Te piny są kluczowe dla działania sieci Ethernet. Gdy zostaną uszkodzone, port sieciowy w Twoim komputerze, routerze, przełączniku czy innym urządzeniu zostanie trwale unieruchomiony. Wymiana takiego portu często jest niemożliwa lub nieopłacalna, co oznacza konieczność zakupu nowego urządzenia. Z mojego doświadczenia wynika, że to jeden z najczęstszych błędów popełnianych przez osoby nieświadome różnic, a jego konsekwencje są zawsze kosztowne i frustrujące.
A co w drugą stronę? Próba wpięcia wtyczki RJ45 do gniazda telefonicznego
Na szczęście, w drugą stronę sytuacja jest znacznie bezpieczniejsza. Wtyczka RJ45 jest po prostu zbyt szeroka i fizycznie nie zmieści się w węższym gnieździe RJ11. To eliminuje ryzyko przypadkowego uszkodzenia portu telefonicznego, co jest dobrą wiadomością. Nie ma więc obaw, że próbując podłączyć kabel sieciowy do telefonu, uszkodzisz gniazdo telefoniczne po prostu się nie uda.
Gdy musisz połączyć oba światy: Czy adaptery i przejściówki RJ11/RJ45 mają sens?
Rynek oferuje różnego rodzaju adaptery i przejściówki, co często wprowadza w błąd. Ważne jest, aby zrozumieć ich rzeczywiste przeznaczenie i nie ulegać złudnym nadziejom. W większości przypadków, na które natrafiam, użytkownicy błędnie interpretują ich funkcję.
Kiedy przejściówka to dobre rozwiązanie? Specyficzne przypadki użycia
Tak, adaptery z RJ11 na RJ45 istnieją i mogą być użyteczne, ale ich zastosowanie jest bardzo specyficzne. Przykładowo, mogą służyć do przesyłania sygnału telefonicznego przez istniejącą w budynku infrastrukturę okablowania strukturalnego (Ethernet), gdzie gniazda są typu RJ45, ale chcemy podłączyć do nich telefon analogowy. W takim przypadku adapter fizycznie dopasowuje wtyczkę RJ11 do gniazda RJ45, wykorzystując tylko niektóre z dostępnych pinów do transmisji sygnału telefonicznego. Służą one więc do adaptacji fizycznej, a nie do konwersji sygnału.
Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza
Czego adapter na pewno NIE zrobi? Obalamy popularne mity
Muszę to podkreślić z całą mocą: przejściówka RJ11/RJ45 absolutnie nie zamieni linii telefonicznej w połączenie internetowe ani nie umożliwi podłączenia telefonu do routera sieciowego w celu uzyskania dostępu do Internetu. To jest jeden z najczęściej powtarzanych mitów. Adaptery nie zmieniają natury sygnału one jedynie umożliwiają fizyczne połączenie między dwoma różnymi typami złączy. Jeśli masz sygnał telefoniczny, adapter pozwoli Ci go przesłać przez kabel sieciowy, ale nadal będzie to sygnał telefoniczny, a nie internetowy. Nie oczekuj cudów od prostej przejściówki!
Podsumowanie w 3 krokach: Jak już nigdy nie pomylić RJ11 z RJ45?
Aby utrwalić najważniejsze informacje i upewnić się, że już nigdy nie pomylisz tych dwóch złączy, przygotowałem krótkie podsumowanie:
- Szerokość i liczba pinów: RJ45 jest szersze i ma 8 złotych styków, RJ11 jest węższe i ma 4 lub 6 styków. To najszybszy sposób na ich odróżnienie.
- Zastosowanie: RJ45 to sieć komputerowa (Internet/LAN), zapewniające szybką transmisję danych. RJ11 to telefon stacjonarny i modem ADSL, służące do przesyłania sygnałów głosowych lub wolniejszych danych.
- Ryzyko uszkodzenia: Nigdy nie wpinaj wtyczki RJ11 do gniazda RJ45! Grozi to trwałym uszkodzeniem portu sieciowego w Twoim urządzeniu.
