4 TV do jednej anteny? Wybierz i podłącz rozdzielacz bez błędów!

Planujesz podłączyć cztery telewizory do jednej anteny naziemnej DVB-T2/HEVC i zastanawiasz się, jak to zrobić bez utraty jakości sygnału? Ten kompleksowy poradnik rozwieje Twoje wątpliwości. Dowiesz się, jaki rozdzielacz antenowy wybrać, na co zwrócić uwagę przy zakupie i jak krok po kroku przeprowadzić instalację, aby cieszyć się doskonałym obrazem na każdym ekranie.

Masz jedną antenę i cztery telewizory? Zobacz, jak uniknąć wojny o pilota

W dzisiejszych czasach, gdy w niemal każdym domu znajduje się więcej niż jeden telewizor, a naziemna telewizja cyfrowa DVB-T2/HEVC oferuje bogactwo kanałów bez dodatkowych opłat, naturalne jest dążenie do podłączenia wszystkich odbiorników do jednego, wspólnego źródła sygnału. Niestety, proste rozgałęzienie kabla antenowego bez odpowiedniego rozwiązania często kończy się frustracją. Sygnał może okazać się niewystarczający dla wszystkich odbiorników, co prowadzi do zakłóceń, pikselizacji obrazu, a nawet całkowitego braku odbioru. Utrzymanie wysokiej jakości sygnału w standardzie cyfrowym jest kluczowe, a jego osłabienie szybko odbija się na komforcie oglądania.

Problem: Jeden sygnał DVB-T2, wiele ekranów dlaczego to wyzwanie?

Próba podłączenia kilku telewizorów bezpośrednio do jednej anteny, bez zastosowania dedykowanego urządzenia, jest z góry skazana na niepowodzenie. Sygnał antenowy, który dociera do naszego domu, ma określoną moc. Kiedy dzielimy go na kilka ścieżek, jego energia rozkłada się, co w konsekwencji prowadzi do znacznego osłabienia. W przypadku sygnału analogowego objawiało się to "śnieżeniem" obrazu, natomiast w erze DVB-T2/HEVC skutki są znacznie bardziej dotkliwe. Zbyt słaby sygnał oznacza, że telewizor nie jest w stanie poprawnie zdekodować danych, co objawia się zacinaniem się obrazu, kwadratami, a w najgorszym wypadku komunikatem "brak sygnału". Wymagania cyfrowego standardu są bezkompromisowe sygnał musi być odpowiednio silny i stabilny.

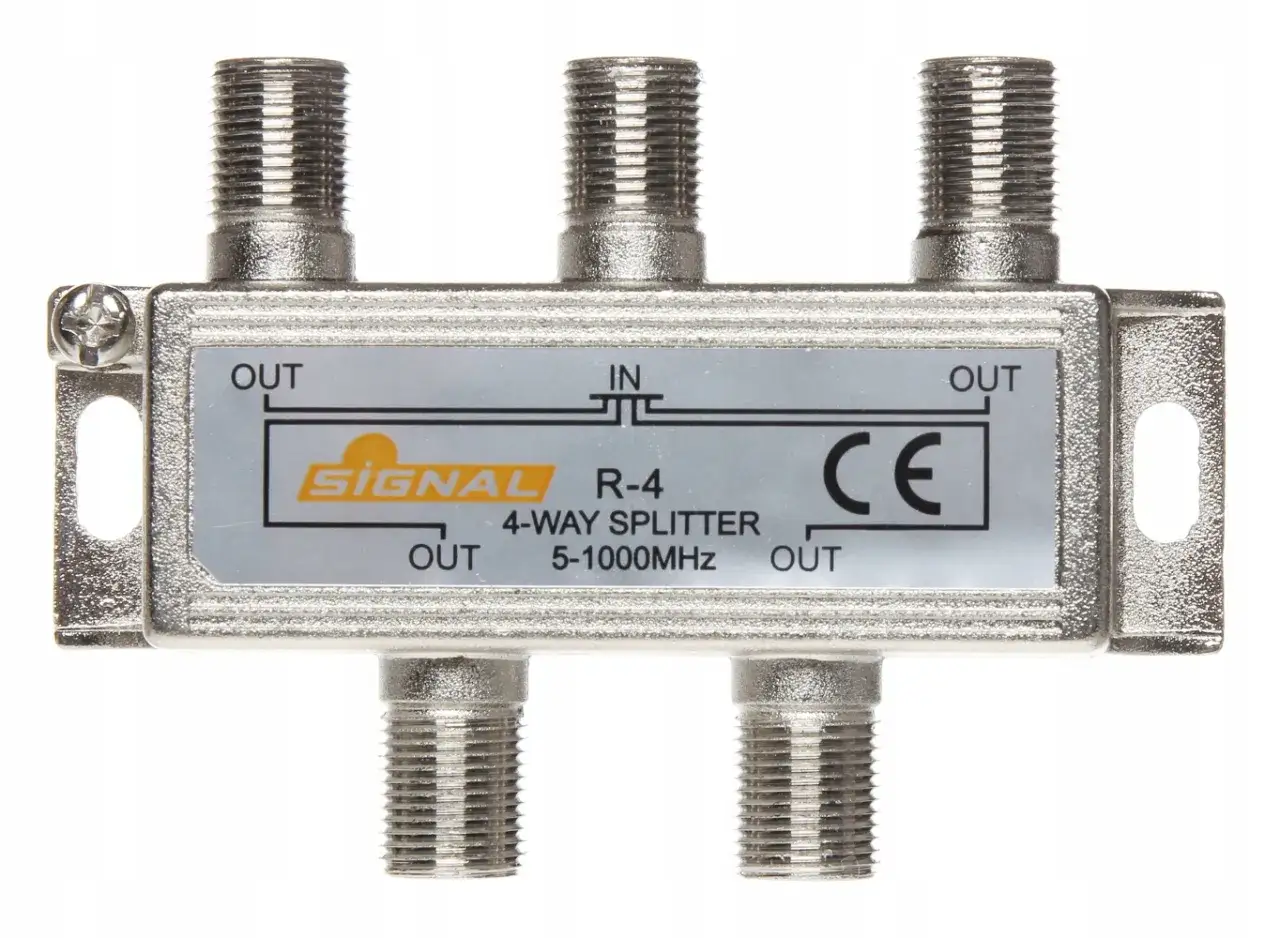

Rozwiązanie na wyciągnięcie ręki: Rola i zasada działania rozdzielacza antenowego

Na szczęście istnieje proste i skuteczne rozwiązanie tego problemu, a jest nim rozdzielacz antenowy, często nazywany również rozgałęźnikiem lub spliterem. To niewielkie urządzenie, którego głównym zadaniem jest podział sygnału z jednego źródła (naszej anteny) na kilka niezależnych wyjść, do których możemy podłączyć poszczególne telewizory lub dekodery. Działa on na zasadzie rozdzielania energii sygnału w kontrolowany sposób, minimalizując straty i zapewniając, że każdy odbiornik otrzyma sygnał o możliwie najlepszych parametrach. Wybierając odpowiedni rozdzielacz, możemy cieszyć się stabilnym odbiorem na wszystkich naszych ekranach, bez konieczności instalowania wielu anten czy kompromisów w kwestii jakości.

Diabeł tkwi w szczegółach: Na co zwrócić uwagę przed zakupem rozdzielacza na 4 TV?

Wybór odpowiedniego rozdzielacza antenowego na 4 telewizory to nie tylko kwestia liczby wyjść. Aby zapewnić stabilny i wysokiej jakości odbiór sygnału DVB-T2/HEVC, musimy zwrócić uwagę na kilka kluczowych parametrów technicznych. Ignorowanie ich może skutkować problemami z obrazem i dźwiękiem, nawet jeśli wydaje nam się, że antena jest dobrze ustawiona. Przyjrzyjmy się najważniejszym z nich.

Tłumienie (dB): Cichy zabójca jakości obrazu i jak go kontrolować

Każde urządzenie w torze sygnałowym, w tym rozdzielacz pasywny, powoduje pewne osłabienie sygnału, czyli jego tłumienie. Jest ono wyrażane w decybelach (dB). Dla rozdzielacza na 4 wyjścia typowe wartości tłumienia wynoszą od 7 do 10 dB na każde wyjście. Oznacza to, że sygnał, który opuszcza rozdzielacz, jest o tę wartość słabszy niż ten, który do niego wszedł. Moim zdaniem, im niższa wartość tłumienia, tym lepiej, ponieważ mniej tracimy z pierwotnej mocy sygnału. Zbyt duże tłumienie, szczególnie w połączeniu ze słabym sygnałem z anteny lub długimi kablami, może prowadzić do poważnego pogorszenia jakości obrazu i dźwięku, a nawet do całkowitego braku odbioru.

Zakres częstotliwości: Dlaczego zgodność ze standardem DVB-T2/HEVC jest kluczowa?

Kolejnym niezwykle ważnym parametrem jest zakres częstotliwości pracy rozdzielacza. Musi on bezwzględnie obejmować pasma wykorzystywane przez telewizję naziemną w Polsce, czyli VHF (kanały 5-12) i UHF (kanały 21-48). Oznacza to, że rozdzielacz powinien pracować w zakresie co najmniej 5-862 MHz, aby zapewnić pełną kompatybilność z sygnałem DVB-T2/HEVC. Na rynku znajdziemy również rozdzielacze o szerszym zakresie, np. 5-1000 MHz, a nawet 5-2400 MHz, które są uniwersalne i mogą być używane także w instalacjach satelitarnych. Wybór szerszego zakresu nie zaszkodzi, a może okazać się przydatny w przyszłości.

Separacja wyjść: Jak sprawić, by telewizory nie zakłócały się nawzajem?

Separacja wyjść to parametr określający, jak dobrze poszczególne wyjścia rozdzielacza są od siebie izolowane. Innymi słowy, mówi nam, w jakim stopniu sygnał z jednego podłączonego telewizora może wpłynąć na sygnał odbierany przez inny telewizor. Wysoka wartość separacji (np. powyżej 20 dB) jest kluczowa, aby zapobiec wzajemnym zakłóceniom. Dzięki temu, włączanie lub wyłączanie jednego telewizora, czy nawet zmiana kanału, nie będzie miało negatywnego wpływu na jakość odbioru na pozostałych urządzeniach. To gwarantuje niezależny i stabilny odbiór na każdym z ekranów.

Przejście napięcia (Power Pass): Kiedy ta funkcja jest absolutnie niezbędna?

Funkcja przejścia napięcia, często oznaczana jako "Power Pass", jest absolutnie kluczowa w jednej konkretnej sytuacji: gdy Twoja instalacja wykorzystuje antenę aktywną z wbudowanym przedwzmacniaczem. Anteny takie wymagają zasilania (zazwyczaj 5V lub 12V), które jest dostarczane przez zasilacz podłączony do kabla antenowego. Jeśli rozdzielacz nie posiada funkcji Power Pass, napięcie z zasilacza nie dotrze do anteny, a co za tym idzie, przedwzmacniacz nie będzie działać. W efekcie antena aktywna będzie działać jak pasywna, a sygnał będzie bardzo słaby lub całkowicie zaniknie. Zawsze sprawdzaj, czy wybrany rozdzielacz ma tę funkcję, jeśli masz antenę aktywną i planujesz zasilać ją przez kabel antenowy.

Rozdzielacz pasywny czy aktywny? Ostateczne starcie i proste zasady wyboru

Decyzja o wyborze między rozdzielaczem pasywnym a aktywnym jest jedną z najważniejszych, jaką musisz podjąć. Oba typy mają swoje zastosowania, zalety i wady. Kluczem jest zrozumienie, który z nich najlepiej sprawdzi się w Twojej konkretnej sytuacji instalacyjnej. Nie ma jednego uniwersalnego rozwiązania, ale dzięki moim wskazówkom z pewnością dokonasz właściwego wyboru.

Scenariusz dla rozdzielacza pasywnego: Kiedy proste i tanie rozwiązanie w pełni wystarczy?

Rozdzielacz pasywny to najprostsze i najtańsze rozwiązanie. Nie wymaga on żadnego dodatkowego zasilania, co czyni go łatwym w instalacji i bezproblemowym w eksploatacji. Jego główną cechą jest to, że dzieli sygnał, ale jednocześnie go osłabia (tłumi). Kiedy zatem jest to najlepszy wybór? Przede wszystkim, gdy masz bardzo silny sygnał z nadajnika DVB-T2/HEVC, mieszkasz blisko niego, a kable w Twojej instalacji są stosunkowo krótkie. Jeśli dodatkowo używasz anteny pasywnej (bez wzmacniacza), rozdzielacz pasywny będzie w zupełności wystarczający. To ekonomiczne i niezawodne rozwiązanie, pod warunkiem, że warunki odbioru są optymalne.

Scenariusz dla rozdzielacza aktywnego: Długie kable i słaby sygnał kiedy wzmacniacz staje się koniecznością?

Z kolei rozdzielacz aktywny to bardziej zaawansowane urządzenie, które posiada wbudowany wzmacniacz sygnału. Wymaga on podłączenia do zasilania (zazwyczaj poprzez zasilacz sieciowy lub zasilanie po kablu, jeśli ma funkcję Power Pass). Jego główną zaletą jest zdolność do kompensowania strat sygnału, zarówno tych wynikających z podziału, jak i tych spowodowanych długością kabli. Kiedy więc warto w niego zainwestować? Rozdzielacz aktywny jest niezbędny, gdy sygnał z nadajnika jest słaby, mieszkasz daleko od niego, w instalacji używasz bardzo długich kabli koncentrycznych, lub gdy po prostu potrzebujesz zasilić antenę aktywną. W takich scenariuszach wzmacniacz staje się koniecznością, aby zapewnić stabilny i wysokiej jakości odbiór na wszystkich telewizorach.

Prosty test: Jak ocenić siłę sygnału i zdecydować, czy potrzebujesz wzmocnienia?

Zastanawiasz się, czy potrzebujesz rozdzielacza aktywnego? Najprostszym sposobem na ocenę siły sygnału jest skorzystanie z funkcji dostępnych w menu Twojego telewizora lub dekodera DVB-T2/HEVC. Większość nowoczesnych urządzeń pozwala sprawdzić poziom i jakość sygnału dla danego kanału. Jeśli wartości te są wysokie (np. powyżej 70-80% dla obu parametrów), a obraz jest stabilny i bez zakłóceń, prawdopodobnie wystarczy Ci rozdzielacz pasywny. Jeśli jednak sygnał jest na granicy stabilności, a obraz sporadycznie się zacina, to znak, że potrzebujesz wzmocnienia. W takim przypadku rozdzielacz aktywny lub dodatkowy wzmacniacz antenowy (zainstalowany przed rozdzielaczem) będzie najlepszym rozwiązaniem. Pamiętaj, aby testować sygnał na kilku kanałach, najlepiej tych z różnych multipleksów.

Montaż krok po kroku: Jak samodzielnie podłączyć rozdzielacz na 4 telewizory bez błędów?

Samodzielne podłączenie rozdzielacza antenowego na 4 telewizory nie jest skomplikowane, ale wymaga precyzji i użycia odpowiednich materiałów. Prawidłowy montaż to podstawa stabilnego i wolnego od zakłóceń odbioru. Poniżej przedstawiam szczegółową instrukcję, która pomoże Ci uniknąć najczęstszych błędów.

Niezbędnik instalatora: Jakie kable, wtyki F i narzędzia przygotować?

Przed przystąpieniem do pracy upewnij się, że masz wszystkie niezbędne elementy i narzędzia. To klucz do sukcesu:

• Wysokiej jakości kable koncentryczne: Polecam kable typu RG6, które charakteryzują się niskim tłumieniem i dobrym ekranowaniem. Unikaj tanich, cienkich kabli to jedna z najczęstszych przyczyn problemów.
• Wtyki F: Będziesz potrzebować wtyków F do połączenia kabli z rozdzielaczem i telewizorami. Najlepsze są wtyki kompresyjne, które zapewniają trwałe i szczelne połączenie, ale dobrej jakości wtyki nakręcane również się sprawdzą.
• Zaciskarka do wtyków F: Jeśli zdecydujesz się na wtyki kompresyjne, zaciskarka będzie niezbędna.
• Ściągacz izolacji do kabli koncentrycznych: Ułatwi precyzyjne przygotowanie kabla do zarobienia wtyku F.
• Taśma izolacyjna lub opaski zaciskowe: Do estetycznego ułożenia kabli.
• Nożyk lub szczypce do cięcia kabli.

Pamiętaj, że jakość kabli i złączek ma ogromne znaczenie dla finalnej jakości sygnału. Nie oszczędzaj na tych elementach!

Schemat instalacji dla 4 odbiorników: Od anteny do każdego z telewizorów

Oto jak krok po kroku podłączyć rozdzielacz:

1. Przygotowanie kabla antenowego: Kabel koncentryczny prowadzący od anteny należy zakończyć wtykiem F. Upewnij się, że żyła środkowa jest odpowiedniej długości (ok. 1-2 mm wystaje poza wtyk), a oplot nie dotyka żyły środkowej.
2. Podłączenie kabla do rozdzielacza: Kabel z anteny podłącz do wejścia (oznaczonego zazwyczaj jako "IN" lub "INPUT") w rozdzielaczu antenowym.
3. Przygotowanie kabli do telewizorów: Przygotuj cztery odcinki kabla koncentrycznego o odpowiedniej długości, które połączą rozdzielacz z każdym telewizorem. Każdy z tych kabli zakończ wtykami F z obu stron.
4. Podłączenie telewizorów: Podłącz kable z wyjść (oznaczonych jako "OUT" lub ponumerowanych) rozdzielacza do gniazd antenowych w poszczególnych telewizorach lub dekoderach DVB-T2/HEVC.
5. Zasilanie (dla rozdzielacza aktywnego): Jeśli używasz rozdzielacza aktywnego, podłącz do niego zasilacz sieciowy. W przypadku anteny aktywnej zasilanej przez kabel, upewnij się, że rozdzielacz posiada funkcję Power Pass i zasilacz jest prawidłowo podłączony do jednego z wyjść lub bezpośrednio do wejścia, w zależności od modelu.
6. Sprawdzenie sygnału: Po podłączeniu wszystkich elementów włącz telewizory i sprawdź jakość sygnału w ich menu.

Najczęstsze błędy montażowe i jak ich unikać (słabe zarobienie wtyków, zła lokalizacja)

W mojej praktyce często spotykam się z kilkoma powtarzającymi się błędami, które znacząco wpływają na jakość odbioru:

• Słabe zarobienie wtyków F: Najczęstszy problem. Jeśli oplot kabla dotyka żyły środkowej, dochodzi do zwarcia, co całkowicie uniemożliwia odbiór sygnału. Upewnij się, że oplot jest starannie odchylony i nie ma kontaktu z żyłą środkową. Zbyt długa lub zbyt krótka żyła środkowa również może prowadzić do problemów.
• Uszkodzenia izolacji kabla: Zagięcia, nacięcia czy uszkodzenia mechaniczne kabla koncentrycznego mogą powodować straty sygnału i zakłócenia. Kable powinny być prowadzone w sposób chroniący je przed uszkodzeniami.
• Zła lokalizacja rozdzielacza: Rozdzielacz powinien być zamontowany w suchym i łatwo dostępnym miejscu. Unikaj montażu w miejscach narażonych na wilgoć (np. na zewnątrz bez odpowiedniej obudowy) lub ekstremalne temperatury, co może prowadzić do jego uszkodzenia.
• Użycie kabli niskiej jakości: Jak już wspomniałem, tanie kable o słabym ekranowaniu to prosta droga do problemów z zakłóceniami i utratą sygnału.

Stosując się do tych wskazówek, zminimalizujesz ryzyko problemów i zapewnisz sobie stabilny sygnał na wszystkich czterech telewizorach.

Przegląd rynku: Polecane modele rozdzielaczy w różnych przedziałach cenowych

Rynek rozdzielaczy antenowych jest dość szeroki, a ceny i funkcje poszczególnych modeli mogą się znacznie różnić. Wybierając urządzenie dla siebie, warto wiedzieć, czego można oczekiwać w danej półce cenowej. Pamiętaj, że nie zawsze najdroższe oznacza najlepsze dla Twojej konkretnej instalacji, ale też zbyt niska cena często idzie w parze z kompromisami w jakości.

Rozwiązania budżetowe: Dobre i sprawdzone splittery do prostych instalacji

W najniższym przedziale cenowym znajdziemy głównie rozdzielacze pasywne. Są to proste, metalowe lub plastikowe obudowy z kilkoma gniazdami F. Ich główną zaletą jest niska cena i brak konieczności zasilania. Są one wystarczające do prostych instalacji, gdzie sygnał z anteny jest bardzo silny, a długości kabli do telewizorów są niewielkie. W tej kategorii warto zwrócić uwagę na podstawowe parametry: jak najniższe tłumienie (np. bliżej 7 dB niż 10 dB dla 4 wyjść) i szeroki zakres częstotliwości (5-862 MHz). Nie oczekujmy jednak cudów w kwestii separacji wyjść czy bardzo solidnej obudowy. To dobre rozwiązanie dla osób, które chcą tanio i skutecznie rozdzielić sygnał w optymalnych warunkach odbioru.

Rozdzielacze ze średniej półki: Najlepszy stosunek ceny do jakości

Średnia półka cenowa to moim zdaniem miejsce, gdzie znajdziemy najlepszy stosunek ceny do jakości. W tej kategorii dostępne są zarówno ulepszone rozdzielacze pasywne, jak i podstawowe modele aktywne. Rozdzielacze pasywne z tej półki oferują zazwyczaj niższe tłumienie, lepszą separację wyjść (co przekłada się na mniejsze zakłócenia między telewizorami) oraz solidniejszą konstrukcję. Często mają też szerszy zakres częstotliwości, co zwiększa ich uniwersalność. Jeśli chodzi o rozdzielacze aktywne, to w tej cenie dostaniemy już sprawdzone modele z wbudowanym wzmacniaczem, które skutecznie kompensują straty sygnału. Są to urządzenia, które z powodzeniem sprawdzą się w większości domowych instalacji, oferując stabilny i czysty sygnał nawet przy nieco trudniejszych warunkach odbioru.

Modele aktywne i zaawansowane: Kiedy warto zainwestować w instalację ze wzmacniaczem?

Najwyższa półka cenowa to domena zaawansowanych rozdzielaczy aktywnych, często z dodatkowymi funkcjami, takimi jak regulacja wzmocnienia na poszczególnych wyjściach, lepsze filtry przeciwzakłóceniowe czy bardzo wysoka separacja. Inwestycja w takie rozwiązanie jest uzasadniona, gdy:

• Sygnał z nadajnika jest bardzo słaby.
• Prowadzisz bardzo długie kable koncentryczne (np. powyżej 20-30 metrów do każdego telewizora).
• Masz dużą liczbę odbiorników (choć mówimy o 4, to w bardziej rozbudowanych systemach jest to jeszcze ważniejsze).
• Instalacja jest skomplikowana, np. wymaga prowadzenia sygnału przez wiele pomieszczeń.
• Chcesz mieć pewność, że sygnał będzie idealny w każdych warunkach, bez kompromisów.

W takich sytuacjach droższy rozdzielacz aktywny ze wzmacniaczem to inwestycja, która szybko się zwróci w postaci bezproblemowego i wysokiej jakości odbioru.

Co zrobić, gdy po podłączeniu obraz się tnie lub zanika? Prosta diagnostyka problemów

Zdarza się, że mimo starannego montażu, po podłączeniu rozdzielacza pojawiają się problemy z odbiorem obraz się zacina, pikselizuje, a nawet całkowicie zanika. Nie panikuj! W większości przypadków są to problemy, które można zdiagnozować i rozwiązać samodzielnie. Oto kroki, które moim zdaniem warto podjąć w pierwszej kolejności.

Krok 1: Sprawdź jakość wszystkich połączeń i wtyków

Zawsze zaczynaj od podstaw. Luźne, źle zarobione lub uszkodzone wtyki F to najczęstsza przyczyna problemów z sygnałem. Dokładnie sprawdź każde połączenie:

• Czy wtyki są mocno dokręcone do rozdzielacza i telewizorów?
• Czy żyła środkowa kabla nie jest zbyt długa lub zbyt krótka?
• Czy oplot kabla nie dotyka żyły środkowej, powodując zwarcie? Nawet pojedyncze włoski oplotu mogą powodować problemy.
• Czy nie ma widocznych uszkodzeń kabli (zagięć, pęknięć izolacji)?

Poprawienie nawet jednego z tych elementów często rozwiązuje problem. To prosta czynność, która może zaoszczędzić wiele czasu i nerwów.

Krok 2: Czy problemem jest siła sygnału? Kiedy rozważyć wymianę rozdzielacza na aktywny

Jeśli połączenia są w porządku, kolejnym krokiem jest ocena siły i jakości sygnału. Wejdź w menu diagnostyczne swojego telewizora lub dekodera DVB-T2/HEVC i sprawdź parametry sygnału.

• Jeśli poziom sygnału jest niski (np. poniżej 50-60%), a jakość spada, to znak, że sygnał jest zbyt słaby.
• W takiej sytuacji, jeśli używasz rozdzielacza pasywnego, problemem może być zbyt duże tłumienie. Rozważ wymianę rozdzielacza na model aktywny (ze wzmacniaczem).
• Alternatywnie, możesz zainstalować wzmacniacz antenowy przed rozdzielaczem. Wzmacniacz podniesie poziom sygnału z anteny, zanim zostanie on podzielony, co zminimalizuje skutki tłumienia przez rozdzielacz. Pamiętaj, aby nie przesadzić ze wzmocnieniem, bo zbyt silny sygnał również może powodować zakłócenia.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Krok 3: Wpływ jakości i długości kabli koncentrycznych na finalny efekt

Nie lekceważ roli kabli koncentrycznych. Jakość i długość kabli mają ogromny wpływ na sygnał. Kable niskiej jakości, o słabym ekranowaniu, lub kable zbyt długie (nawet te dobrej jakości) mogą powodować znaczne straty sygnału. Każdy metr kabla to pewne tłumienie, a w przypadku słabego sygnału każda strata jest na wagę złota.

• Jeśli masz bardzo długie odcinki kabli, rozważ ich skrócenie, jeśli to możliwe.
• Jeśli używasz starych lub tanich kabli, wymiana ich na nowe, wysokiej jakości kable RG6 może znacząco poprawić odbiór.

Pamiętaj, że cała instalacja jest tak mocna, jak jej najsłabsze ogniwo. Czasami to właśnie niepozorny kabel jest źródłem wszystkich problemów.
