Rozdzielacz antenowy DVB-T2: Podłącz wiele TV bez utraty jakości

W dzisiejszych czasach, gdy w wielu domach znajduje się więcej niż jeden telewizor, a standard DVB-T2/HEVC stawia nowe wymagania, pojawia się pytanie: jak podłączyć wszystkie odbiorniki do jednej anteny naziemnej? Ten poradnik rozwieje wszelkie wątpliwości dotyczące rozdzielaczy antenowych, pomagając wybrać, zainstalować i prawidłowo skonfigurować to kluczowe urządzenie, aby cieszyć się doskonałym obrazem na każdym ekranie.

Dlaczego jeden sygnał z anteny to za mało w nowoczesnym domu?

W dzisiejszych domach rzadko kiedy posiadamy tylko jeden telewizor. Salon, sypialnia, pokój dziecięcy w każdym z tych miejsc często chcemy mieć dostęp do ulubionych programów telewizyjnych. Podłączanie osobnej anteny do każdego odbiornika jest nie tylko niepraktyczne i kosztowne, ale często również niemożliwe z estetycznego punktu widzenia. W tym kontekście, rozwiązanie staje się oczywiste: potrzebujemy sposobu na efektywne rozdzielenie sygnału z jednej, dobrze ustawionej anteny na wszystkie telewizory.

Problem: Wiele telewizorów, jedna antena jak to pogodzić?

Wyzwanie, przed którym staje wielu użytkowników, jest proste: jak doprowadzić sygnał telewizyjny do kilku odbiorników, dysponując tylko jedną anteną naziemną? Tradycyjne metody, takie jak montaż kilku anten, są nie tylko drogie i czasochłonne, ale także często niemożliwe do zrealizowania ze względów technicznych czy estetycznych. Nikt nie chce mieć "lasu" anten na dachu. Użytkownicy szukają więc prostego, skutecznego i ekonomicznego rozwiązania, które pozwoli im cieszyć się telewizją DVB-T2/HEVC na każdym ekranie w domu, bez kompromisów w kwestii jakości sygnału.

Rozwiązanie na wyciągnięcie ręki: Czym jest i jak działa rozdzielacz antenowy?

Właśnie w tym miejscu z pomocą przychodzi rozdzielacz antenowy, często nazywany również splitterem lub rozgałęźnikiem. Jest to niewielkie, ale niezwykle funkcjonalne urządzenie, którego głównym zadaniem jest podział sygnału telewizyjnego z jednej anteny na kilka niezależnych torów, prowadzących do różnych odbiorników telewizorów lub dekoderów. To rozwiązanie jest nie tylko tanie, ale przede wszystkim praktyczne, eliminując potrzebę instalowania wielu anten.

Typowy rozdzielacz to zazwyczaj mała, metalowa skrzynka. Posiada jedno gniazdo wejściowe, oznaczone jako IN, do którego podłączamy kabel z anteny. Następnie, w zależności od modelu, znajdziemy od dwóch do nawet ośmiu gniazd wyjściowych, oznaczonych jako OUT. Do nich podłączamy kable prowadzące do poszczególnych telewizorów. Wszystkie złącza to najczęściej popularne i niezawodne złącza typu F. Zasada działania jest prosta: sygnał wchodzący jest fizycznie dzielony na mniejsze części i przesyłany do każdego z wyjść. To, jak efektywnie ten podział następuje i czy sygnał nie ulegnie zbytniemu osłabieniu, zależy już od rodzaju rozdzielacza, o czym opowiem w kolejnych sekcjach.

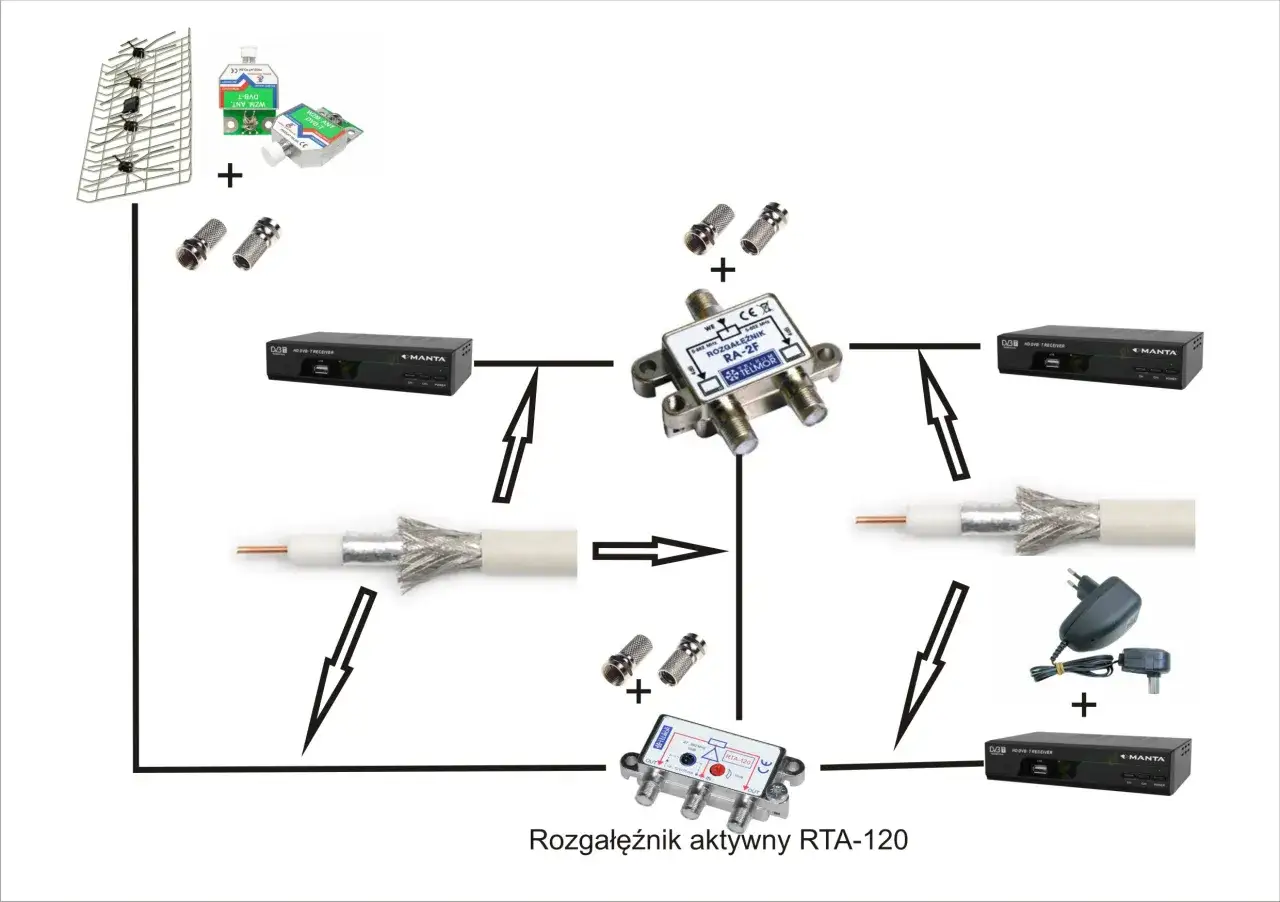

Aktywny czy pasywny? Kluczowa decyzja, od której zależy jakość obrazu

Wybór odpowiedniego typu rozdzielacza antenowego to jeden z najważniejszych kroków, który zadecyduje o jakości obrazu na Twoich telewizorach. Istnieją dwa główne rodzaje: pasywne i aktywne. Różnią się one zasadniczo sposobem działania i zastosowaniem. Zrozumienie tych różnic jest kluczowe, aby uniknąć frustracji związanej z niską jakością sygnału po instalacji.

Rozdzielacz pasywny: Kiedy proste i tanie rozwiązanie w zupełności wystarczy?

Rozdzielacz pasywny to najprostsza i najbardziej podstawowa forma rozgałęźnika sygnału. Jego cechą charakterystyczną jest to, że nie wymaga żadnego zewnętrznego zasilania. Działa na zasadzie czysto fizycznego podziału sygnału. Niestety, każdy taki podział wiąże się z nieuniknioną stratą mocy sygnału, czyli jego tłumieniem. Tłumienie to wyrażane jest w decybelach (dB) i jest kluczowym parametrem, na który musimy zwrócić uwagę.

Dla przykładu, typowy rozdzielacz pasywny na dwa wyjścia wprowadzi tłumienie rzędu 3,5-4 dB na każdym wyjściu. Rozdzielacz na cztery wyjścia może osłabić sygnał nawet o 8 dB na każde wyjście. Kiedy więc rozdzielacz pasywny jest dobrym wyborem? Przede wszystkim wtedy, gdy sygnał z anteny jest bardzo silny. Jeśli mieszkasz blisko nadajnika, masz dobrą antenę i odbierasz sygnał z dużą rezerwą mocy, możesz pozwolić sobie na takie straty bez zauważalnego pogorszenia jakości obrazu. To rozwiązanie jest ekonomiczne i proste w montażu, ale wymaga świadomości, że sygnał zostanie osłabiony.

Rozdzielacz aktywny: Czym jest wbudowany wzmacniacz i kiedy ratuje sygnał?

W przeciwieństwie do rozdzielacza pasywnego, rozdzielacz aktywny to bardziej zaawansowane urządzenie, które posiada wbudowany wzmacniacz sygnału. Jego głównym zadaniem jest nie tylko podział sygnału, ale także jednoczesne skompensowanie strat wynikających z tego podziału, a nawet jego wzmocnienie. Dzięki temu, na każdym z wyjść uzyskujemy sygnał o mocy zbliżonej lub nawet większej niż sygnał wejściowy.

Oczywiście, ta dodatkowa funkcjonalność ma swoją cenę rozdzielacz aktywny wymaga podłączenia do zasilania (zazwyczaj 12V, często poprzez dołączony zasilacz sieciowy). Kiedy jest on niezbędny? W mojej ocenie, w większości współczesnych instalacji, szczególnie tych z kilkoma telewizorami, to właśnie rozdzielacz aktywny jest lepszym wyborem. Jest on kluczowy w sytuacjach, gdy sygnał z anteny jest słaby (np. duża odległość od nadajnika, przeszkody terenowe, długie kable) lub gdy chcemy mieć pewność, że po podziale sygnał nie ulegnie nadmiernemu osłabieniu, co mogłoby skutkować zakłóceniami, "pikselozą" lub całkowitym zanikiem obrazu na jednym lub kilku telewizorach. Wzmacniacz w rozdzielaczu aktywnym zapewnia stabilność i wysoką jakość sygnału na wszystkich wyjściach.

Tajemnicze "przejście napięcia" (power pass) po co się je stosuje?

Funkcja "power pass", czyli przejście napięcia, to bardzo ważna cecha niektórych rozdzielaczy, o której często zapominamy, a która może mieć kluczowe znaczenie dla prawidłowego działania naszej instalacji antenowej. Wyjaśnijmy, o co chodzi.

W wielu instalacjach DVB-T2/HEVC, szczególnie tych z odległych lokalizacji, stosuje się wzmacniacze antenowe, które są umieszczone bezpośrednio w puszce antenowej (na maszcie) lub jako wzmacniacze liniowe. Te wzmacniacze potrzebują zasilania, które najczęściej jest dostarczane poprzez ten sam kabel koncentryczny, którym przesyłany jest sygnał. Napięcie (zazwyczaj 12V lub 24V) jest podawane z zasilacza umieszczonego wewnątrz domu.

Jeśli w naszej instalacji używamy takiego wzmacniacza, rozdzielacz musi posiadać funkcję "power pass". Oznacza to, że rozdzielacz przepuszcza napięcie stałe z jednego ze swoich wyjść (lub wejścia, jeśli zasilacz jest przed rozdzielaczem) do anteny, umożliwiając zasilenie wzmacniacza. Jeśli użyjemy rozdzielacza bez tej funkcji, napięcie zostanie zablokowane, wzmacniacz antenowy nie będzie działał, a my nie będziemy mieć sygnału lub będzie on bardzo słaby. Zawsze sprawdzaj specyfikację rozdzielacza, jeśli masz wzmacniacz antenowy zasilany po kablu!

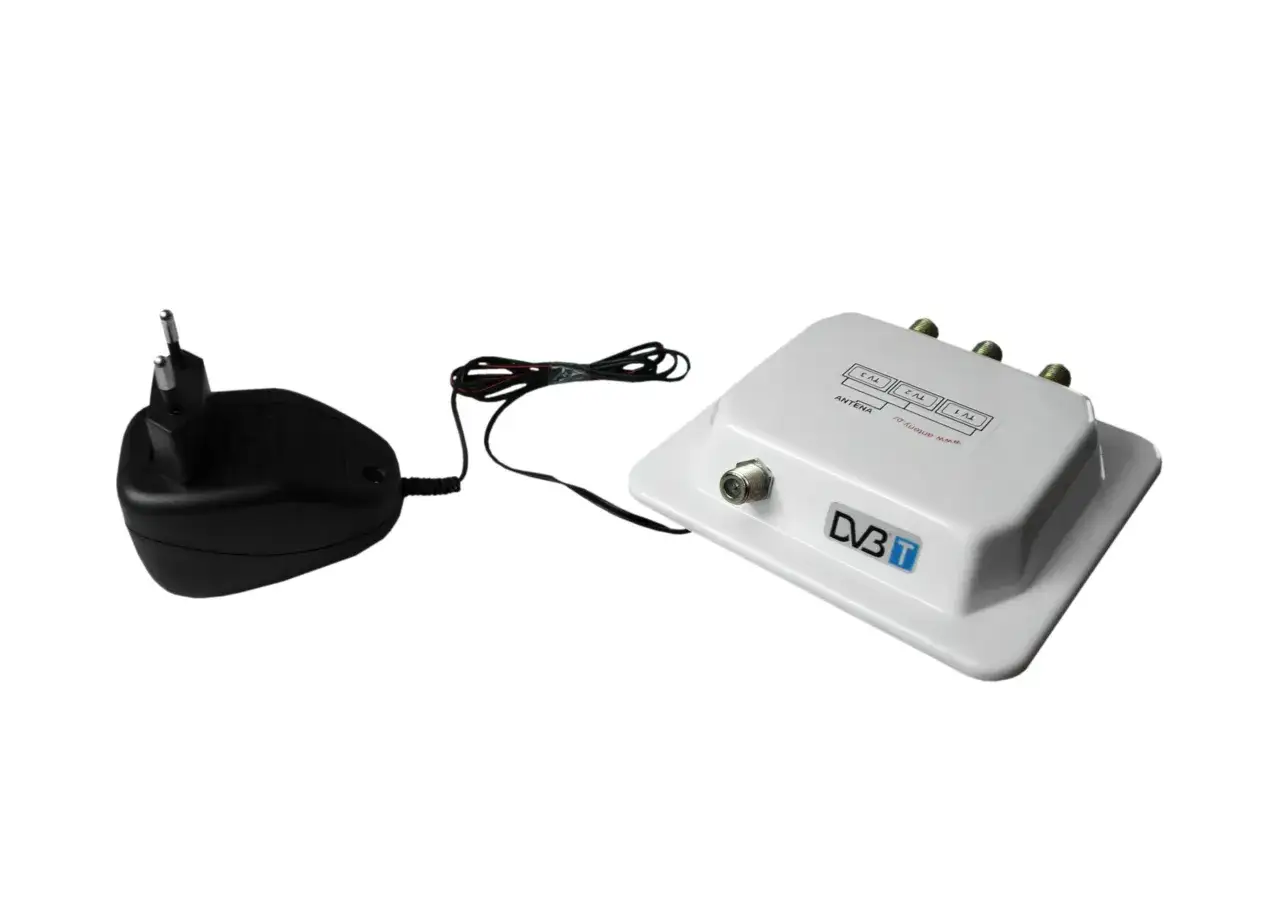

Jak wybrać idealny rozdzielacz do anteny? Praktyczny przewodnik po parametrach

Wybór odpowiedniego rozdzielacza to nie tylko decyzja między modelem pasywnym a aktywnym. Aby zapewnić sobie stabilny i czysty sygnał na wszystkich podłączonych telewizorach, musisz zwrócić uwagę na kilka kluczowych parametrów technicznych. Poniżej przedstawiamy praktyczny przewodnik, który pomoże Ci podjąć świadomą decyzję.

Liczba wyjść: Ile telewizorów planujesz podłączyć dziś i w przyszłości?

To podstawowy, ale niezwykle ważny parametr. Zastanów się, ile telewizorów lub dekoderów chcesz podłączyć do jednej anteny. Rozdzielacze dostępne są w wariantach od 2 do nawet 8 wyjść. Moja rada? Zawsze warto dopasować liczbę wyjść do aktualnych potrzeb, ale jednocześnie rozważyć zakup rozdzielacza z jednym zapasowym wyjściem. Nigdy nie wiadomo, czy w przyszłości nie zechcesz podłączyć kolejnego odbiornika. Pamiętaj jednak, że nie warto przesadzać z liczbą wyjść. Każde nieużywane wyjście, choć w mniejszym stopniu niż aktywne, może wpływać na ogólne tłumienie sygnału w systemie. Zawsze można je zakończyć rezystorem 75 Ohm, aby zminimalizować ewentualne odbicia sygnału, choć w praktyce rzadko jest to konieczne w domowych instalacjach.

Tłumienie w decybelach (dB): Jak nie stracić sygnału po jego podziale?

Tłumienie to parametr, który informuje nas, o ile sygnał zostanie osłabiony po przejściu przez rozdzielacz. Jest to wartość podawana w decybelach (dB). W przypadku rozdzielaczy pasywnych, im niższa wartość tłumienia, tym lepiej. Oznacza to mniejszą stratę sygnału. Jak już wspomniałem, rozdzielacze pasywne na 2 wyjścia mają tłumienie rzędu 3,5-4 dB, a na 4 wyjścia około 8 dB. Dla rozdzielaczy aktywnych, dzięki wbudowanemu wzmacniaczowi, tłumienie jest znacznie mniejsze, a często wręcz uzyskujemy wzmocnienie sygnału na wyjściach.

Tłumienie staje się problemem, gdy sygnał wejściowy z anteny jest już na granicy minimalnego poziomu wymaganego przez telewizor. Każde dodatkowe osłabienie może wtedy skutkować "klatkowaniem", "pikselozą" lub całkowitym brakiem obrazu. Dlatego tak ważne jest, aby świadomie wybrać typ rozdzielacza (pasywny vs. aktywny) w zależności od siły sygnału w Twojej lokalizacji.

Zakres częstotliwości: Upewnij się, że rozdzielacz jest zgodny z DVB-T2 HEVC

W Polsce obowiązuje standard telewizji naziemnej DVB-T2/HEVC, który wykorzystuje określone pasma częstotliwości głównie UHF (470-694 MHz), a także VHF (174-230 MHz) dla niektórych multipleksów. Niezwykle ważne jest, aby wybrany rozdzielacz obsługiwał pełny zakres tych częstotliwości. Starsze modele rozdzielaczy mogły być projektowane pod inne standardy lub nie obejmować wszystkich pasm.

Użycie niekompatybilnego rozdzielacza, który np. nie przenosi pasma VHF lub ma zbyt duże tłumienie w górnym paśmie UHF, może skutkować brakiem odbioru niektórych kanałów (np. MUX-8, który nadaje w VHF) lub niestabilnym sygnałem na innych. Zawsze sprawdź specyfikację producenta i upewnij się, że rozdzielacz jest przeznaczony do pracy z DVB-T2/HEVC.

Solidna obudowa i ekranowanie: Twoja tarcza przeciwko zakłóceniom z zewnątrz

Niepozorna obudowa rozdzielacza ma ogromne znaczenie dla jakości odbieranego sygnału. Dobrej jakości rozdzielacz powinien mieć solidną, metalową obudowę. Dlaczego to takie ważne? Metalowa obudowa stanowi skuteczną tarczę ekranującą, która chroni sygnał przed zakłóceniami elektromagnetycznymi pochodzącymi z otoczenia. W dzisiejszych domach mamy mnóstwo źródeł takich zakłóceń: routery Wi-Fi, telefony komórkowe, kuchenki mikrofalowe, sprzęt AGD, a nawet instalacje elektryczne.

Słabe ekranowanie rozdzielacza może prowadzić do przenikania tych zakłóceń do sygnału telewizyjnego, co objawi się jako "śnieżenie", "pikseloza" lub inne artefakty na obrazie. Warto również zwrócić uwagę, czy rozdzielacz posiada filtry LTE/5G. Są to specjalne filtry, które blokują sygnały z nadajników telefonii komórkowej, które mogą skutecznie zakłócać odbiór DVB-T2, zwłaszcza w paśmie powyżej 700 MHz. To dodatkowa ochrona, która w wielu lokalizacjach jest wręcz niezbędna.

Montaż rozdzielacza krok po kroku: Od teorii do idealnego obrazu na każdym ekranie

Prawidłowy montaż rozdzielacza antenowego jest równie ważny jak jego wybór. Nawet najlepszy sprzęt nie spełni swojej funkcji, jeśli zostanie źle podłączony. Poniżej znajdziesz szczegółowe wskazówki, które poprowadzą Cię przez proces instalacji, zapewniając optymalny sygnał na wszystkich telewizorach.

Niezbędne narzędzia i akcesoria: Kable, złącza F i zaciskarka

Zanim przystąpisz do montażu, upewnij się, że masz pod ręką wszystkie niezbędne elementy. Oto lista, którą zawsze mam przy sobie:

• Kable koncentryczne: To podstawa. Muszą być wysokiej jakości, o impedancji 75 Ohm, z dobrym ekranowaniem (najlepiej podwójnym oplotem). Unikaj tanich, cienkich kabli, które szybko ulegają degradacji i słabo chronią sygnał.
• Złącza typu F: Najpopularniejsze i najpewniejsze do tego typu instalacji. Ważne, aby były solidne i łatwe w montażu. Pamiętaj, aby prawidłowo je zakładać na kable oplot kabla musi być dobrze zaciśnięty, a żyła wewnętrzna wystawać na odpowiednią długość.
• Zaciskarka do złączy F: Choć można próbować zakładać złącza ręcznie, profesjonalna zaciskarka gwarantuje pewne i trwałe połączenie, co minimalizuje ryzyko luzów i strat sygnału. To inwestycja, która się zwraca.
• Taśma izolacyjna lub opaski kablowe: Niezbędne do estetycznego i bezpiecznego uporządkowania przewodów.
• Narzędzia do ściągania izolacji: Specjalistyczne ściągacze do kabli koncentrycznych znacznie ułatwiają precyzyjne przygotowanie kabla pod złącze F, minimalizując ryzyko uszkodzenia oplotu czy żyły.

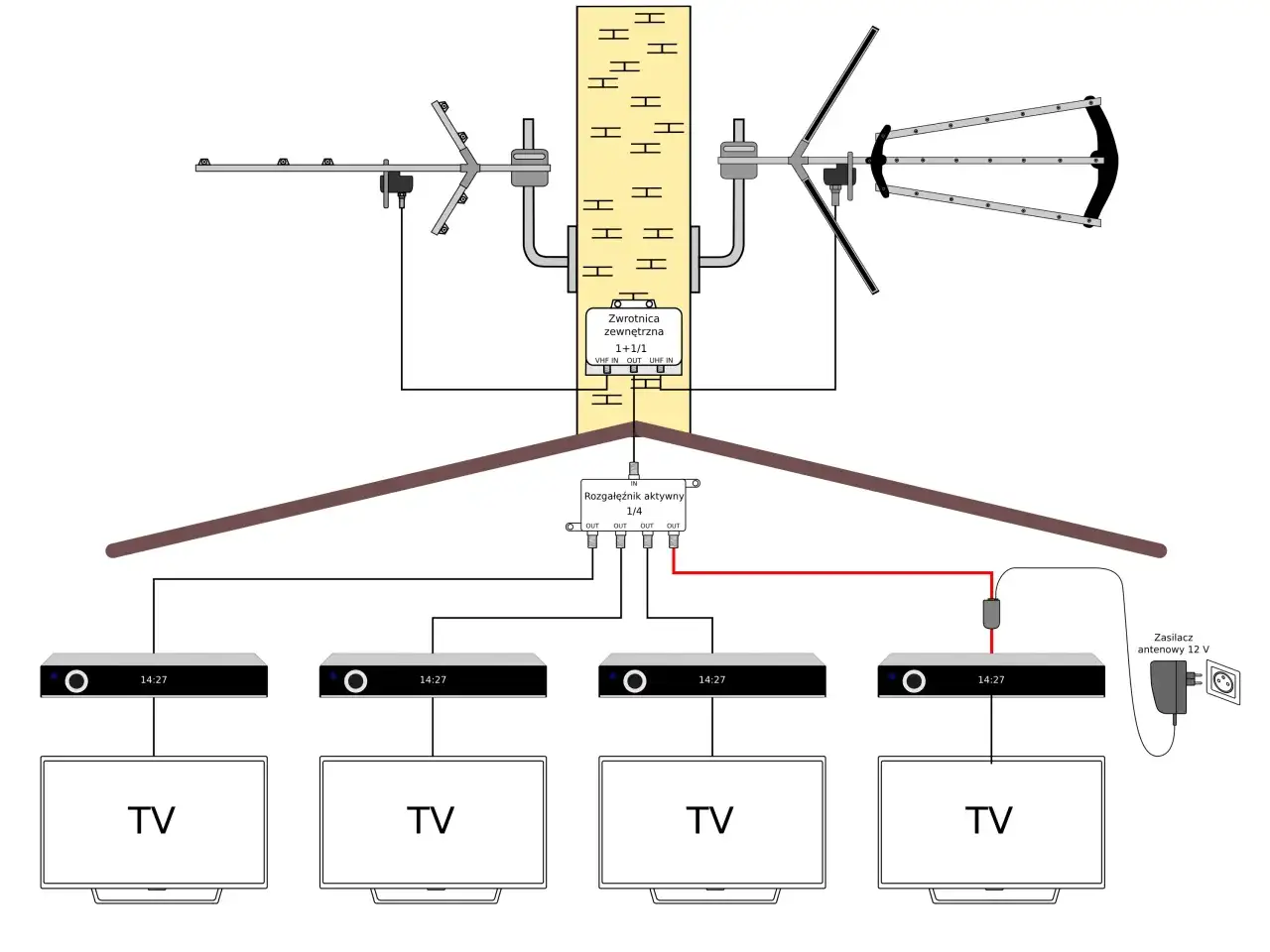

Prawidłowa kolejność podłączenia: Gdzie umieścić rozdzielacz w instalacji antenowej?

Kolejność podłączenia elementów ma kluczowe znaczenie. Niewłaściwe umiejscowienie rozdzielacza może prowadzić do poważnych problemów z sygnałem. Oto prawidłowa sekwencja:

1. Antena: To punkt początkowy sygnału. Musi być dobrze ustawiona i zamontowana.
2. Wzmacniacz antenowy (jeśli jest potrzebny): Jeśli sygnał z anteny jest słaby, wzmacniacz powinien być umieszczony jak najbliżej anteny (np. w puszce antenowej lub tuż za nią), ZAWSZE przed rozdzielaczem. Wzmocnienie sygnału przed jego podziałem jest znacznie efektywniejsze niż próba wzmacniania już osłabionego sygnału po rozdzieleniu.
3. Rozdzielacz antenowy: Podłączamy go do wyjścia wzmacniacza (jeśli wzmacniacz jest częścią instalacji) lub bezpośrednio do kabla z anteny (jeśli wzmacniacz nie jest używany).
4. Kable do telewizorów/dekoderów: Od wyjść rozdzielacza prowadzimy kable koncentryczne do poszczególnych odbiorników. Staraj się, aby kable były możliwie najkrótsze i bez ostrych zagięć.

Podkreślam raz jeszcze: rozdzielacz zawsze powinien być umieszczony PO wzmacniaczu (jeśli wzmacniacz jest częścią instalacji), a nie przed nim. Dzielenie sygnału już wzmocnionego gwarantuje znacznie lepsze rezultaty.

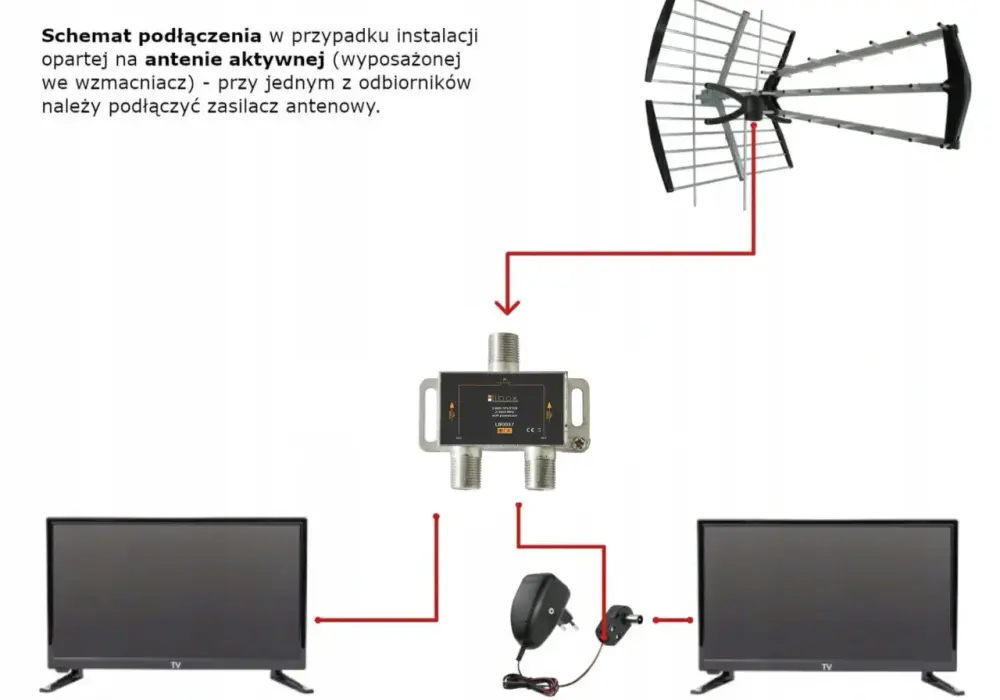

Zasilanie wzmacniacza: Jak uniknąć błędu blokowania napięcia przez rozdzielacz?

To jeden z najczęstszych błędów, z którymi się spotykam. Jeśli w Twojej instalacji znajduje się wzmacniacz antenowy (np. popularny wzmacniacz w puszce antenowej lub wzmacniacz liniowy), musi on być zasilany. Zasilanie to najczęściej dostarczane jest poprzez kabel koncentryczny, którym płynie również sygnał. Napięcie stałe (zazwyczaj 12V lub 24V) jest podawane z zasilacza, który znajduje się wewnątrz budynku.

Problem pojawia się, gdy rozdzielacz nie posiada funkcji "power pass" (przejścia napięcia). Taki rozdzielacz blokuje przepływ napięcia stałego. Co to oznacza w praktyce? Wzmacniacz antenowy nie dostaje zasilania, przestaje działać, a Ty tracisz sygnał lub masz go w bardzo słabej jakości. Jeśli więc masz wzmacniacz zasilany po kablu, rozdzielacz musi mieć funkcję "power pass" na wejściu (IN) lub na jednym z wyjść (jeśli zasilamy wzmacniacz z jednego z telewizorów, co jest rzadszym, ale możliwym rozwiązaniem). Zawsze upewnij się, że rozdzielacz, który wybierasz, jest zgodny z Twoim systemem zasilania wzmacniacza, aby uniknąć frustracji i konieczności wymiany sprzętu.

Najczęstsze problemy z rozdzielaczem i sprawdzone sposoby ich rozwiązania

Mimo starannego wyboru i montażu, czasami pojawiają się problemy z odbiorem sygnału po zainstalowaniu rozdzielacza. Zrozumienie najczęstszych przyczyn i poznanie sprawdzonych metod ich rozwiązywania pozwoli Ci szybko przywrócić doskonałą jakość obrazu na wszystkich telewizorach.

Dlaczego po podłączeniu rozdzielacza obraz "klatkuje" lub zanika?

To chyba najbardziej irytujący problem po instalacji rozdzielacza. Obraz zaczyna się "klatkować", "pikselować", a czasem całkowicie zanika. Najczęstszą przyczyną jest zbyt duże tłumienie sygnału przez rozdzielacz, które prowadzi do jego osłabienia poniżej progu czułości tunera telewizora. Oto typowe powody:

• Słaby sygnał wejściowy: Sygnał z anteny jest już na tyle słaby, że nie jest w stanie znieść dodatkowych strat wprowadzanych przez rozdzielacz.
• Zbyt wiele wyjść: Użycie rozdzielacza z większą liczbą wyjść niż faktycznie potrzebujemy, co zwiększa ogólne tłumienie.
• Rozdzielacz pasywny zamiast aktywnego: Błędny wybór typu rozdzielacza dla danej instalacji. Jeśli sygnał jest słaby, rozdzielacz pasywny po prostu go "zabije".

Rozwiązania: Jeśli masz rozdzielacz pasywny i sygnał jest słaby, wymień go na rozdzielacz aktywny (ze wzmacniaczem). Jeśli sygnał jest bardzo słaby, rozważ instalację dodatkowego wzmacniacza liniowego przed rozdzielaczem. Zawsze warto również sprawdzić ustawienie anteny może wymagać drobnej korekty, aby złapać silniejszy sygnał.

Jeden telewizor działa, a drugi nie gdzie szukać przyczyny?

Sytuacja, w której jeden z podłączonych telewizorów odbiera sygnał poprawnie, a drugi ma problemy, wskazuje zazwyczaj na problem z konkretnym torem sygnałowym. Przyczyny mogą być różne:

• Uszkodzony port wyjściowy rozdzielacza: Choć rzadkie, zdarza się, że jedno z wyjść rozdzielacza jest uszkodzone.
• Uszkodzony lub źle podłączony kabel do telewizora: To bardzo częsta przyczyna. Sprawdź dokładnie złącza F czy są dobrze dokręcone, czy żyła wewnętrzna nie jest zbyt krótka lub długa, czy nie ma zwarcia oplotu z żyłą. Kabel mógł również ulec uszkodzeniu mechanicznemu.
• Problem z samym telewizorem/dekoderem: Czasami problem leży po stronie odbiornika. Spróbuj podłączyć inny telewizor do tego samego kabla lub podłącz problematyczny telewizor do innego, działającego wyjścia rozdzielacza. Sprawdź ustawienia tunera w odbiorniku.
• Zbyt długi lub niskiej jakości kabel do jednego z telewizorów: Długie kable, zwłaszcza te niskiej jakości, wprowadzają dodatkowe tłumienie, które może być odczuwalne tylko na jednym, najdłuższym odcinku.

Rozwiązania: Najpierw zamień kable między telewizorami jeśli problem "przejdzie" na inny telewizor, wina leży po stronie kabla. Następnie dokładnie sprawdź każde połączenie, dokręć złącza F. Możesz również przetestować porty rozdzielacza, podłączając do każdego z nich działający telewizor.

Przeczytaj również: Zaawansowane wsparcie techniczne w e-commerce - dlaczego standardowy support nie wystarcza

Czy jakość kabli i złączy ma wpływ na działanie instalacji?

Zdecydowanie tak! To jeden z najważniejszych, a często niedocenianych aspektów instalacji antenowej. Niskiej jakości kable koncentryczne lub źle założone złącza F mogą być źródłem ogromnych problemów, nawet jeśli masz najlepszą antenę i rozdzielacz. Oto dlaczego:

• Kable: Niska jakość ekranowania w tanich kablach przepuszcza zakłócenia elektromagnetyczne z otoczenia, co objawia się jako "śnieżenie" lub "pikseloza". Ponadto, kable niskiej jakości mają wysokie tłumienie własne, co oznacza, że sygnał jest znacznie osłabiany na długich odcinkach.
• Złącza F: Luźne, źle zamontowane, skorodowane lub uszkodzone złącza są prawdziwą zmorą. Powodują one nie tylko straty sygnału, ale także odbicia, które mogą prowadzić do zniekształceń obrazu i niestabilności.

Rozwiązania: Moja rada jest prosta: inwestuj w wysokiej jakości kable o dobrym ekranowaniu (np. z podwójnym oplotem) i renomowanych producentów. Naucz się starannie i prawidłowo montować złącza F to podstawa stabilnej instalacji. Unikaj ostrych zagięć kabli, które mogą uszkodzić ich strukturę wewnętrzną i pogorszyć parametry sygnału. Pamiętaj, że nawet najlepszy sprzęt nie zadziała optymalnie, jeśli sygnał będzie "ginął" na słabych kablach i złączach.
