Wzmacniacz AMS DVB-T2: Koniec z kratkowaniem? Pełny poradnik.

Ten artykuł to kompleksowy przewodnik po wzmacniaczach szerokopasmowych AMS, stworzony, aby pomóc Ci raz na zawsze rozwiązać problemy ze słabym sygnałem DVB-T2/HEVC. Dowiesz się, jak wybrać idealny model dopasowany do Twoich potrzeb, jak go poprawnie zamontować i co zrobić, gdy sygnał nadal szwankuje, zapewniając sobie krystalicznie czysty obraz.

Słaby sygnał DVB-T2? Sprawdź, dlaczego wzmacniacz szerokopasmowy AMS to rozwiązanie dla Ciebie

Jeśli borykasz się z irytującym "kratkowaniem" obrazu, zamrażaniem klatek czy niestabilnym sygnałem telewizji DVB-T2/HEVC, wzmacniacz szerokopasmowy AMS może okazać się Twoim wybawieniem. Właśnie dla takich problemów powstał ten artykuł aby pokazać, jak skutecznie i trwale poprawić jakość odbioru, wykorzystując sprawdzone rozwiązania polskiego producenta.

Koniec z "kratkowaniem" obrazu: jak działa wzmacniacz i kiedy jest niezbędny?

Problem słabego sygnału DVB-T2/HEVC jest niestety powszechny. Objawia się on w sposób, który zna chyba każdy użytkownik telewizji naziemnej: obraz zaczyna się "kratkować", pikselizować, a w skrajnych przypadkach całkowicie zanika. To frustrujące doświadczenie, które skutecznie odbiera przyjemność z oglądania ulubionych programów. Dzieje się tak, ponieważ sygnał cyfrowy, w przeciwieństwie do analogowego, nie reaguje na osłabienie stopniowym pogarszaniem się jakości obrazu, lecz nagłym zanikiem lub błędami dekodowania.

Wzmacniacz antenowy działa na prostej zasadzie: zwiększa moc sygnału odebranego przez antenę, zanim ten dotrze do telewizora. Dzięki temu, nawet jeśli sygnał jest słaby u źródła lub traci moc na długim kablu, wzmacniacz podnosi go do poziomu, który jest wystarczający do stabilnego odbioru. Wzmacniacz jest niezbędny w kilku kluczowych sytuacjach:

• Gdy odległość od nadajnika jest duża, a sygnał docierający do anteny jest zbyt słaby.
• W przypadku przeszkód terenowych (np. góry, wysokie budynki), które tłumią sygnał.
• Gdy sygnał jest rozgałęziany na wiele telewizorów w domu, co naturalnie osłabia go na każdym wyjściu.
• Przy użyciu długich kabli antenowych, które również powodują znaczną stratę sygnału.

AMS: polska jakość, której możesz zaufać od 1989 roku.

Wybierając sprzęt do instalacji antenowej, warto postawić na sprawdzone rozwiązania. Firma AMS, czyli "Zakład Elektroniki Telewizyjnej", to polski producent z ponad 30-letnim doświadczeniem w branży, działający nieprzerwanie od 1989 roku. Specjalizuje się w produkcji wysokiej jakości urządzeń do małych i średnich instalacji antenowych, takich jak wzmacniacze, zwrotnice, rozgałęźniki i filtry.

Produkty AMS są szeroko dostępne u renomowanych dystrybutorów, takich jak Dipol czy Luxon, co świadczy o ich ugruntowanej pozycji na rynku i zaufaniu, jakim darzą je profesjonaliści. Polska produkcja często oznacza nie tylko dobrą jakość wykonania, ale także dostosowanie do specyficznych warunków odbioru sygnału w naszym kraju, co jest nieocenione w kontekście stabilności i niezawodności działania.

Jak wybrać idealny wzmacniacz AMS? Kluczowe parametry, które musisz poznać

Wybór odpowiedniego wzmacniacza AMS to klucz do sukcesu w walce ze słabym sygnałem. Na rynku dostępnych jest wiele modeli, a każdy z nich ma swoje specyficzne przeznaczenie. Aby podjąć świadomą decyzję, musisz poznać najważniejsze parametry techniczne i funkcje, które decydują o skuteczności urządzenia w Twojej konkretnej instalacji.

Wzmacniacz wewnętrzny (budynkowy) czy masztowy: który typ sprawdzi się w Twojej instalacji?

Podstawowy podział wzmacniaczy AMS dotyczy miejsca ich montażu. Rozróżniamy dwa główne typy:

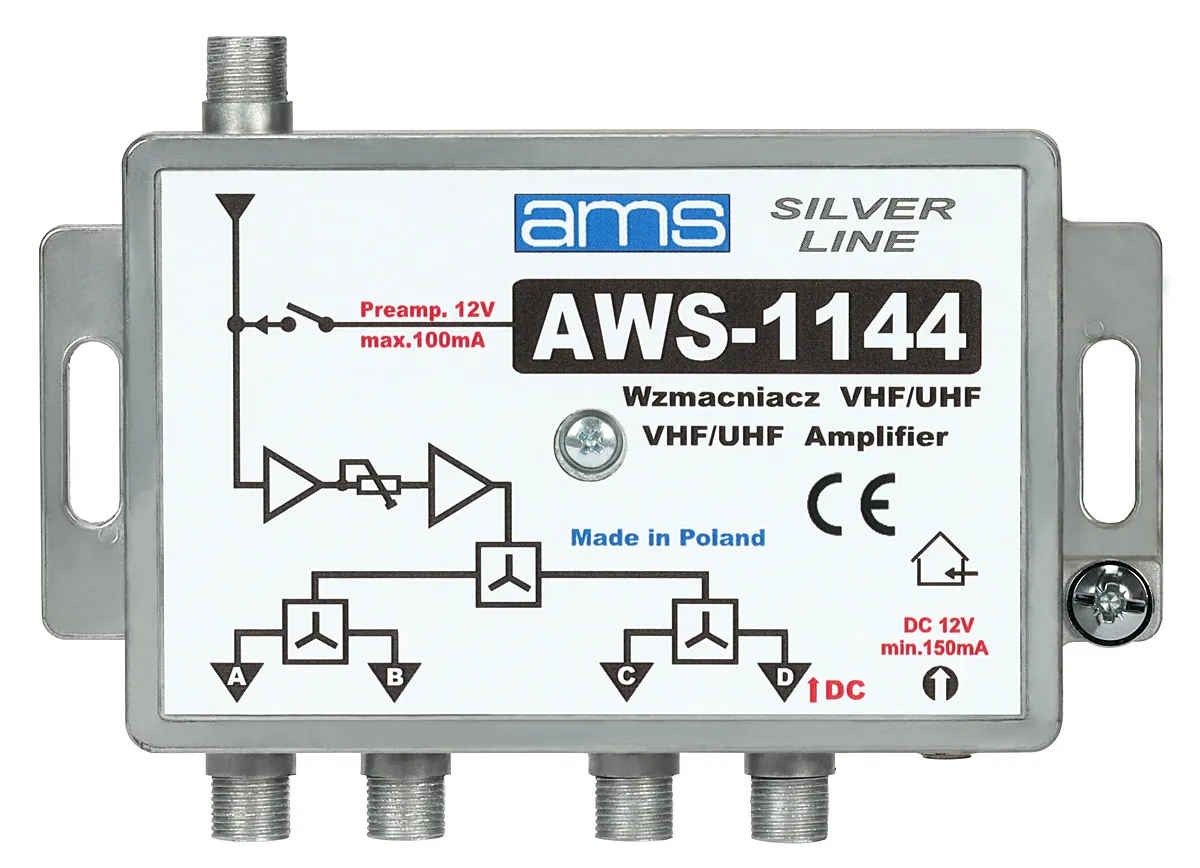

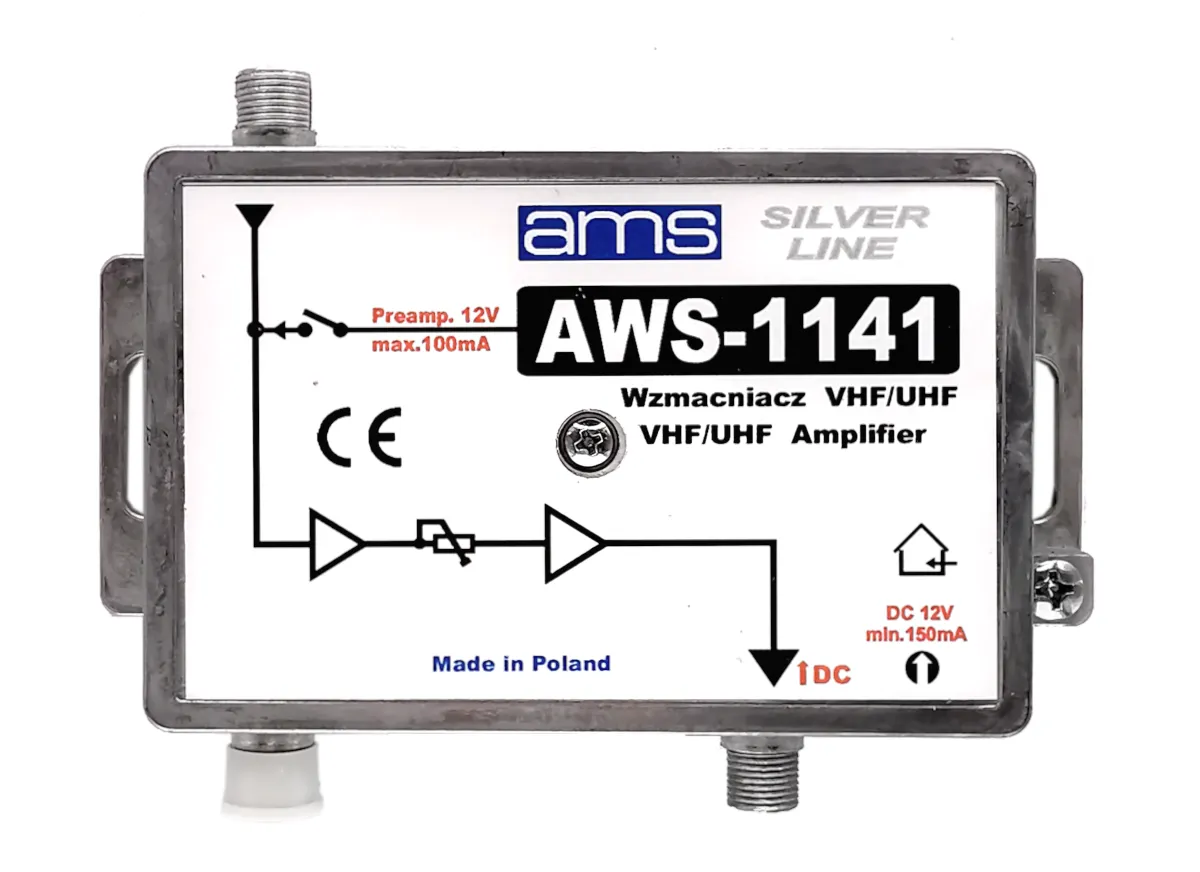

• Wzmacniacze wewnętrzne (budynkowe): Należą do nich popularne serie AWS, takie jak AWS-1141 czy AWS-1144. Są one przeznaczone do montażu wewnątrz budynku, zazwyczaj blisko rozgałęźnika sygnału. Ich głównym zadaniem jest wzmocnienie sygnału i jego efektywne rozprowadzenie na kilka telewizorów w domu. Sprawdzają się, gdy sygnał docierający do budynku jest już na akceptowalnym poziomie, ale potrzebuje dodatkowego "kopa" do zasilenia wielu odbiorników.
• Wzmacniacze zewnętrzne (masztowe/dopuszkowe): Przykładem jest seria APL, np. APL-109e. Te wzmacniacze montuje się jak najbliżej anteny, często bezpośrednio na maszcie lub w puszce antenowej. Ich zastosowanie jest kluczowe, gdy sygnał jest bardzo słaby już u źródła, czyli tuż przy antenie. Wzmocnienie sygnału na tym etapie minimalizuje straty i szumy, które mogłyby powstać na długim kablu prowadzącym do wnętrza budynku.

Jeśli masz bardzo słaby sygnał, zdecydowanie polecam wzmacniacz masztowy. Wzmocnienie sygnału na samym początku drogi jest zawsze bardziej efektywne.

Wzmocnienie (dB) vs. współczynnik szumów (dB): co jest ważniejsze dla krystalicznego obrazu?

Dwa najważniejsze parametry, na które musisz zwrócić uwagę, to wzmocnienie i współczynnik szumów. Oba wyrażane są w decybelach (dB), ale oznaczają zupełnie co innego:

• Wzmocnienie (dB): To siła, z jaką wzmacniacz podnosi poziom sygnału. Wzmacniacze AMS oferują różne poziomy wzmocnienia, np. 12 dB, 20 dB czy 28 dB. Im większe wzmocnienie, tym mocniej sygnał zostanie podniesiony. Wydawać by się mogło, że "im więcej, tym lepiej", ale to nie do końca prawda zbyt duże wzmocnienie może prowadzić do przesterowania sygnału, o czym opowiem za chwilę.
• Współczynnik szumów (dB): Ten parametr jest absolutnie kluczowy dla jakości obrazu i często niedoceniany. Wzmacniacz oprócz sygnału wzmacnia również szumy. Współczynnik szumów informuje, ile "dodatkowego" szumu wzmacniacz wprowadza do sygnału. Dla wzmacniaczy AMS wynosi on zazwyczaj ≤ 4 dB, co jest bardzo dobrym wynikiem. Pamiętaj, że nawet jeśli sygnał jest mocno wzmocniony, ale wzmacniacz wprowadza do niego dużo szumów, jakość obrazu może być gorsza niż przed instalacją wzmacniacza. Idealny wzmacniacz ma więc wysokie wzmocnienie i jednocześnie bardzo niski współczynnik szumów.

Regulacja wzmocnienia: Dlaczego to funkcja, której nie możesz zignorować?

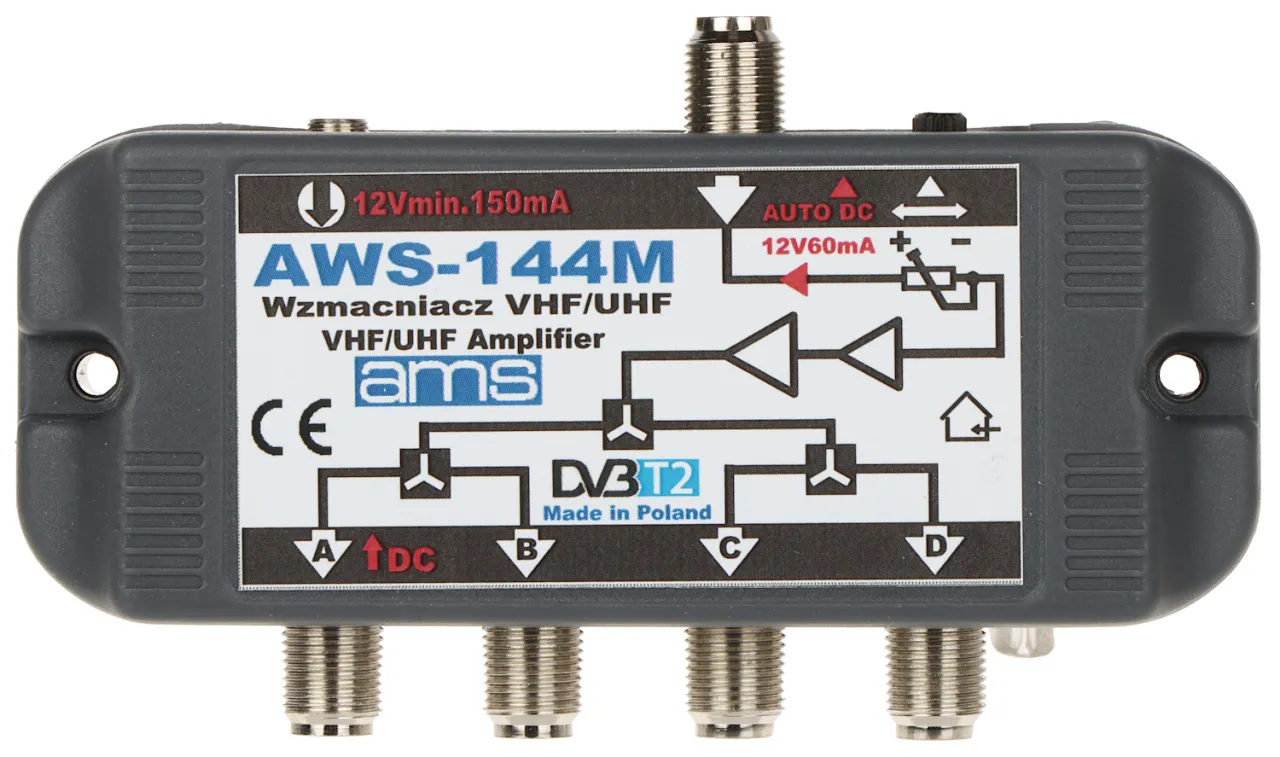

Funkcja płynnej regulacji wzmocnienia, dostępna w wielu modelach AMS (np. AWS-141M, AWS-144), jest niezwykle ważna i pozwala na precyzyjne dostosowanie poziomu sygnału. Dlaczego to takie istotne? Ponieważ zarówno zbyt słaby, jak i zbyt silny (przesterowany) sygnał może powodować problemy z odbiorem, objawiające się "kratkowaniem" lub zanikami obrazu.

Dzięki regulacji możesz optymalnie ustawić wzmocnienie, tak aby sygnał docierający do telewizora był na idealnym poziomie ani za słaby, ani za mocny. To pozwala uniknąć przesterowania, które jest równie szkodliwe jak niedostateczne wzmocnienie. Moje doświadczenie pokazuje, że optymalny poziom sygnału jest kluczem do stabilnego i krystalicznie czystego odbioru DVB-T2.

Jeden, dwa czy cztery telewizory? Dobierz wzmacniacz z serii AWS do potrzeb Twojego domu.

Wzmacniacze budynkowe serii AWS są dostępne w różnych konfiguracjach, jeśli chodzi o liczbę wyjść. Możesz znaleźć modele z 1, 2, 3 lub 4 wyjściami, co pozwala na elastyczne dopasowanie do potrzeb Twojego domu. Przed zakupem zastanów się, ile telewizorów chcesz podłączyć do instalacji antenowej. Pamiętaj, że każde dodatkowe wyjście to potencjalne rozgałęzienie sygnału, które bez odpowiedniego wzmocnienia mogłoby osłabić jakość odbioru.

Co istotne, w przypadku wzmacniaczy z wieloma wyjściami, jeśli nie wszystkie są wykorzystywane, konieczne jest obciążenie niewykorzystanych wyjść rezystorami 75 Ohm. Zapewnia to prawidłowe dopasowanie impedancji i stabilność sygnału na pozostałych, aktywnych wyjściach. To mały, ale bardzo ważny szczegół, który często jest pomijany, a ma duży wpływ na jakość odbioru.

Filtr LTE/5G: niezbędna ochrona przed zakłóceniami w erze szybkiego internetu.

W dobie szybkiego internetu mobilnego, sygnały z nadajników telefonii komórkowej (LTE, 5G) mogą stanowić poważne źródło zakłóceń dla telewizji naziemnej DVB-T2/HEVC. Dzieje się tak, ponieważ te sygnały często pracują w pasmach częstotliwości bliskich lub częściowo pokrywających się z pasmem telewizyjnym (powyżej około 700 MHz).

Dlatego wbudowany filtr LTE/5G jest absolutnie kluczową cechą nowoczesnego wzmacniacza. Nowsze modele wzmacniaczy AMS, pracujące zazwyczaj w zakresie 87-694 MHz, skutecznie eliminują te zakłócenia, odcinając pasmo powyżej ustalonej częstotliwości. Dzięki temu sygnał telewizyjny jest czysty i wolny od niepożądanych interferencji, co jest niezbędne dla bezproblemowego oglądania telewizji.

Montaż wzmacniacza AMS krok po kroku: praktyczny poradnik dla każdego

Poprawny montaż wzmacniacza AMS jest równie ważny, jak jego odpowiedni wybór. Nawet najlepsze urządzenie nie spełni swojej funkcji, jeśli zostanie źle podłączone. Poniższy poradnik przeprowadzi Cię przez proces instalacji, krok po kroku, w sposób zrozumiały nawet dla osoby, która nie jest profesjonalnym instalatorem.

Niezbędne narzędzia i akcesoria: co przygotować przed instalacją?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia i akcesoria. To znacznie ułatwi i przyspieszy montaż:

• Ściągacz izolacji do kabli koncentrycznych: Niezbędny do precyzyjnego przygotowania końcówek kabla.
• Złączki F: Wysokiej jakości, odpowiednie do Twojego kabla.
• Kabel koncentryczny: Sprawdź jego stan i długość. Używaj kabli o dobrym ekranowaniu.

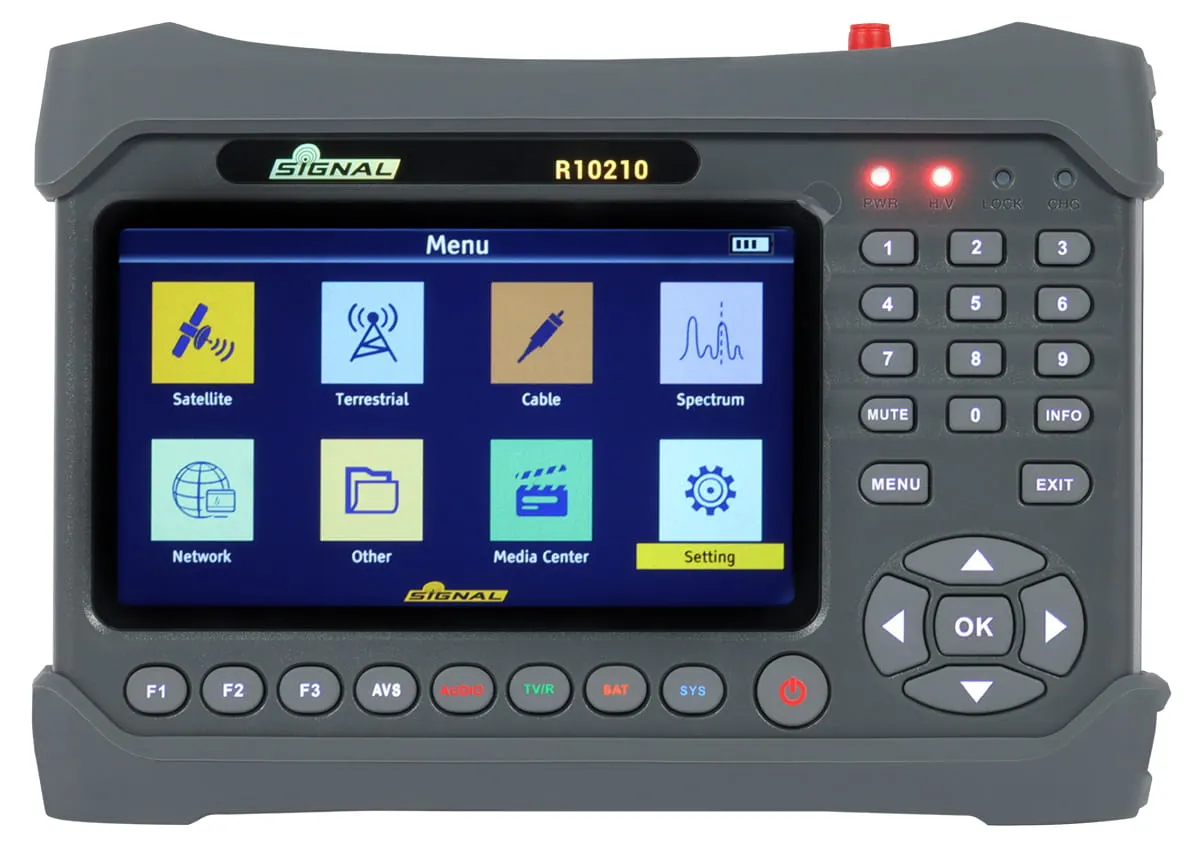

• Miernik sygnału (opcjonalnie): Jeśli masz dostęp do miernika, ułatwi Ci to precyzyjne ustawienie wzmocnienia i diagnostykę.
• Zasilacz 12V: Zazwyczaj dołączony do wzmacniacza.
• Rezystory obciążeniowe 75 Ohm: Jeśli Twój wzmacniacz ma więcej niż jedno wyjście, a nie wszystkie będą wykorzystane.
• Wkrętarka/śrubokręt: Do montażu obudowy wzmacniacza.

Schemat podłączenia: Jak poprawnie wpiąć wzmacniacz w instalację antenową?

Podłączenie wzmacniacza jest zazwyczaj intuicyjne, ale warto znać ogólny schemat i specyfikę dla różnych typów:

1. Wzmacniacz wewnętrzny (budynkowy): Montuje się go na kablu koncentrycznym, zazwyczaj w miejscu, gdzie sygnał z anteny dociera do budynku, przed rozgałęźnikiem. Podłączenie odbywa się na wtyki typu "F". Pamiętaj o precyzyjnym zarobieniu wtyków, aby uniknąć zwarć i strat sygnału.
2. Wzmacniacz masztowy (dopuszkowy): Ten typ montuje się jak najbliżej anteny, często w jej puszce lub bezpośrednio na maszcie. To kluczowe, aby wzmocnić sygnał, zanim straci on moc na długim kablu.

Ogólny schemat przepływu sygnału wygląda następująco: Antena -> Wzmacniacz -> Rozgałęźnik (jeśli potrzebny) -> Telewizory. Zawsze zalecam korzystanie z instrukcji producenta dołączonej do urządzenia oraz z dostępnych w internecie schematów instalacji, które często wizualizują proces podłączenia.

Zasilanie wzmacniacza: Podłączenie zasilacza i funkcja Auto DC dla przedwzmacniaczy.

Wzmacniacze AMS są zasilane napięciem 12V, zazwyczaj z dołączonego do zestawu zasilacza. Upewnij się, że zasilacz jest podłączony do gniazdka elektrycznego i do wzmacniacza zgodnie z instrukcją. Większość wzmacniaczy ma diodę LED sygnalizującą prawidłowe zasilanie.

Niektóre modele AMS, np. AWS-142M, posiadają bardzo użyteczną funkcję "Auto DC". Co to oznacza? Jeśli w Twojej antenie znajduje się przedwzmacniacz (który również wymaga zasilania), funkcja Auto DC automatycznie wykryje jego obecność i poda na niego zasilanie poprzez ten sam kabel koncentryczny, którym przesyłany jest sygnał. To znacznie upraszcza instalację, eliminując potrzebę prowadzenia dodatkowego kabla zasilającego do anteny. Pamiętaj, że prawidłowe zasilanie jest absolutnie kluczowe dla działania wzmacniacza bez niego urządzenie nie będzie działać.

Najczęstsze błędy montażowe i jak ich skutecznie unikać.

Nawet z najlepszymi intencjami, łatwo popełnić błędy podczas montażu. Oto najczęstsze z nich i wskazówki, jak ich unikać:

• Luźne połączenia: Upewnij się, że wszystkie wtyki F są solidnie dokręcone. Luźne połączenia to częsta przyczyna słabego sygnału i zakłóceń.
• Niewłaściwy kabel: Użycie starego, uszkodzonego lub niskiej jakości kabla koncentrycznego może zniweczyć działanie wzmacniacza. Inwestuj w dobry kabel z odpowiednim ekranowaniem.
• Nieprawidłowe umiejscowienie wzmacniacza: Wzmacniacz masztowy powinien być jak najbliżej anteny, a wzmacniacz budynkowy przed rozgałęźnikiem. Nie montuj wzmacniacza masztowego daleko od anteny, bo straci to sens.
• Brak rezystorów na niewykorzystanych wyjściach: Jeśli Twój wzmacniacz ma np. 4 wyjścia, a używasz tylko dwóch, pozostałe dwa muszą być obciążone rezystorami 75 Ohm. Brak rezystorów może prowadzić do odbić sygnału i niestabilnej pracy całej instalacji.
• Zwarcie w kablu: Upewnij się, że oplot kabla nie dotyka żyły wewnętrznej w złączkach F. To bardzo częsta przyczyna braku sygnału lub uszkodzenia wzmacniacza.

Rozwiązywanie problemów: Co zrobić, gdy po montażu wzmacniacza sygnał nadal jest słaby?

Zainstalowałeś wzmacniacz AMS, ale sygnał nadal nie jest zadowalający? Nie martw się, to nie koniec świata. Często problem leży w drobnych niedociągnięciach instalacji lub wymaga delikatnej optymalizacji. Poniżej przedstawiam systematyczny sposób diagnozowania i rozwiązywania najczęstszych problemów.

Diagnostyka instalacji: od anteny po telewizor.

Kluczem do rozwiązania problemu jest systematyczne podejście. Sprawdź każdy element instalacji po kolei:

1. Antena: Czy jest prawidłowo ustawiona w kierunku nadajnika? Czy nie jest uszkodzona (np. przez wiatr lub ptaki)? Czasem wystarczy delikatna korekta położenia anteny.
2. Kabel koncentryczny: Sprawdź jego stan na całej długości. Czy nie jest uszkodzony, przetarty, zagięty? Czy nie ma pęknięć izolacji?
3. Połączenia: Upewnij się, że wszystkie złączki F są dobrze zarobione i solidnie dokręcone. Luźne połączenia to jeden z najczęstszych winowajców słabego sygnału. Sprawdź, czy oplot kabla nie dotyka żyły wewnętrznej.
4. Wzmacniacz: Czy dioda LED sygnalizująca zasilanie świeci? Czy jest podłączony we właściwym miejscu w instalacji?
5. Ustawienia w telewizorze: Po wszelkich zmianach w instalacji zawsze ponownie wyszukaj kanały w menu telewizora. Sprawdź również w menu telewizora (jeśli dostępna jest taka funkcja) poziom i jakość sygnału to cenne wskaźniki, które pomogą Ci ocenić efektywność zmian.

Przesterowany sygnał: objawy i sposób na optymalizację przy użyciu regulacji wzmocnienia.

Jak już wspomniałem, zbyt silny sygnał jest równie szkodliwy jak zbyt słaby. Zjawisko przesterowania sygnału objawia się podobnie do jego niedoboru: "kratkowanie" obrazu, zaniki, a nawet całkowity brak odbioru. Dzieje się tak, ponieważ tuner telewizora nie jest w stanie poprawnie przetworzyć zbyt mocnego sygnału.

Jeśli podejrzewasz przesterowanie (np. jeśli masz bardzo blisko do nadajnika, a mimo to obraz jest słaby), rozwiązaniem jest użycie funkcji regulacji wzmocnienia dostępnej w wielu wzmacniaczach AMS. Krok po kroku:

1. Ustaw regulację wzmocnienia na minimum.
2. Obserwuj jakość obrazu na telewizorze (lub wskaźnik sygnału w menu).
3. Stopniowo zwiększaj wzmocnienie, aż do uzyskania optymalnej jakości obrazu.
4. Jeśli obraz zacznie się pogarszać po przekroczeniu pewnego poziomu, oznacza to, że sygnał jest przesterowany cofnij regulację do momentu, gdy obraz był najlepszy.

Dioda LED nie świeci? Sprawdzanie zasilania i ewentualnych zwarć.

Jednym z najbardziej oczywistych, a jednocześnie najczęstszych problemów jest brak zasilania wzmacniacza. Jeśli dioda LED na wzmacniaczu nie świeci, wykonaj następujące kroki:

• Sprawdź, czy zasilacz jest podłączony do gniazdka i czy gniazdko ma prąd.
• Upewnij się, że kabel zasilający jest sprawny i poprawnie podłączony do wzmacniacza.
• Poszukaj ewentualnych zwarć w kablu koncentrycznym lub w złączkach. Najczęściej zdarza się, że cienkie druciki oplotu kabla dotykają żyły wewnętrznej w złączce F. To natychmiast powoduje zwarcie i uniemożliwia działanie wzmacniacza, a w skrajnych przypadkach może go uszkodzić.

Pamiętaj, że brak zasilania to najczęstsza przyczyna niedziałającego wzmacniacza. Zawsze zacznij diagnostykę od tego punktu.

Niewykorzystane wyjścia: dlaczego warto je obciążyć rezystorem?

Wracając do tematu wzmacniaczy wielowyjściowych jeśli Twój wzmacniacz AMS ma na przykład cztery wyjścia, a Ty używasz tylko dwóch, koniecznie obciąż pozostałe dwa wyjścia rezystorami 75 Ohm. Dlaczego to takie ważne?

Brak obciążenia niewykorzystanych wyjść powoduje, że sygnał, zamiast być prawidłowo rozprowadzony, odbija się od niezakończonego obwodu. Te odbicia mogą prowadzić do zakłóceń i niestabilności sygnału na pozostałych, aktywnych wyjściach. Obciążenie rezystorem zapewnia prawidłowe dopasowanie impedancji w całej instalacji, co przekłada się na znacznie stabilniejszy i lepszej jakości sygnał na telewizorach. To prosta, tania, ale niezwykle skuteczna metoda poprawy działania instalacji, którą zawsze rekomenduję.

Podsumowanie: Jak wzmacniacz AMS zapewnia stabilny odbiór telewizji DVB-T2?

Mam nadzieję, że ten przewodnik pomógł Ci zrozumieć, jak wzmacniacze szerokopasmowe AMS mogą raz na zawsze rozwiązać Twoje problemy z odbiorem telewizji DVB-T2/HEVC. Pamiętaj, że kluczem do sukcesu jest nie tylko wybór odpowiedniego urządzenia, ale także jego prawidłowy montaż i ewentualna optymalizacja ustawień. Inwestycja w dobry wzmacniacz to inwestycja w komfort oglądania.

Krótkie przypomnienie kluczowych zalet: polska produkcja, zgodność ze standardami i wysoka jakość.

Podsumowując, wzmacniacze AMS to solidny wybór z wielu powodów:

• Polska produkcja i wieloletnie doświadczenie: Firma działa od 1989 roku, co gwarantuje znajomość lokalnych warunków i wysoką jakość wykonania.
• Pełna zgodność ze standardem DVB-T2/HEVC: Urządzenia są przystosowane do najnowszych standardów nadawania, co zapewnia bezproblemowy odbiór.
• Wbudowane filtry LTE/5G: Skutecznie chronią przed zakłóceniami z sieci komórkowych, co jest niezbędne w dzisiejszych czasach.
• Regulowane wzmocnienie: Pozwala na precyzyjną optymalizację poziomu sygnału, zapobiegając zarówno jego osłabieniu, jak i przesterowaniu.
• Niski współczynnik szumów: Gwarantuje wysoką jakość obrazu, bez dodatkowych zakłóceń wprowadzanych przez wzmacniacz.

Wszystkie te cechy sprawiają, że wzmacniacze AMS są niezawodnym i godnym polecenia rozwiązaniem dla każdego, kto chce cieszyć się krystalicznie czystym obrazem telewizji naziemnej.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Ostateczne wskazówki dla kupujących: pewność dobrego wyboru.

Jeśli stoisz przed decyzją o zakupie wzmacniacza AMS, zachęcam Cię do ponownego przemyślenia swoich indywidualnych potrzeb:

• Liczba telewizorów, które chcesz podłączyć.
• Odległość od nadajnika i ogólna siła sygnału w Twojej lokalizacji.
• Potencjalne źródła zakłóceń (np. bliskość nadajników LTE/5G).

Dopasowanie konkretnego modelu wzmacniacza do tych czynników jest kluczowe. Pamiętaj, że wzmacniacze AMS cieszą się bardzo pozytywnymi opiniami użytkowników, co dodatkowo potwierdza ich skuteczność i niezawodność. Jeśli masz jakiekolwiek wątpliwości, nie wahaj się skonsultować ze sprzedawcą lub doświadczonym instalatorem ich wiedza pomoże Ci dokonać najlepszego wyboru i cieszyć się stabilnym odbiorem telewizji na lata.
