Przełączniki 12V to niepozorne, lecz fundamentalne komponenty w świecie niskonapięciowych instalacji elektrycznych, odgrywające kluczową rolę w projektach majsterkowiczów, hobbystów oraz profesjonalistów. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć ich rodzaje, dobrać odpowiedni model do Twoich potrzeb i bezpiecznie go podłączyć, niezależnie od tego, czy pracujesz przy samochodzie, łodzi, kamperze czy oświetleniu LED.
Przełączniki 12V: Niezbędne w Twoich projektach niskonapięciowych
- Przełączniki 12V służą do załączania/wyłączania obwodów w samochodach, łodziach, kamperach i oświetleniu LED.
- Wyróżnia się typy bistabilne (ON-OFF) i monostabilne (chwilowe) oraz budowy: kołyskowe, hebelkowe, przyciskowe.
- Kluczowe parametry to obciążalność prądowa (amperaż), napięcie pracy oraz liczba pinów (2, 3 lub 4).
- Przełączniki z podświetleniem LED ułatwiają lokalizację i wymagają specyficznego podłączenia (3 lub 4 piny).
- Zawsze stosuj bezpieczniki dopasowane do odbiornika i rozważ przekaźniki dla dużych obciążeń.
- Bezpieczeństwo jest priorytetem odłącz zasilanie przed montażem i unikaj przeciążania przełącznika.
Przełącznik 12V: Mały element, wielkie możliwości w Twoich projektach
Do czego właściwie służy przełącznik 12V i gdzie go spotkasz?
Przełącznik 12V to nic innego jak elektromechaniczny element sterujący, którego podstawową funkcją jest załączanie i wyłączanie obwodów elektrycznych w instalacjach niskonapięciowych. Choć wydaje się prosty, jego rola jest fundamentalna. Spotkasz go niemal wszędzie tam, gdzie mamy do czynienia z zasilaniem 12V. Odgrywa on kluczową rolę w motoryzacji w samochodach osobowych, ciężarowych, maszynach rolniczych, gdzie steruje światłami, wycieraczkami, wentylatorami czy innymi akcesoriami. Jest również niezastąpiony na jachtach, łodziach i w kamperach, gdzie kontroluje oświetlenie, pompy wodne czy systemy nawigacyjne. Nie można zapomnieć o systemach oświetlenia LED, zarówno w domowych projektach, jak i profesjonalnych instalacjach. Jego uniwersalność w niskonapięciowych instalacjach sprawia, że jest to komponent, z którym każdy majsterkowicz i technik prędzej czy później się zetknie.
Dlaczego dobór odpowiedniego włącznika jest kluczowy dla bezpieczeństwa instalacji?
Prawidłowy dobór przełącznika 12V to nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa. Wielokrotnie widziałem, jak z pozoru drobne zaniedbania w tym obszarze prowadziły do poważnych problemów. Użycie nieodpowiedniego elementu, na przykład o zbyt niskiej obciążalności prądowej, może skutkować jego przegrzewaniem się, uszkodzeniem, a w skrajnych przypadkach nawet ryzykiem pożaru. Przegrzane styki mogą stopić izolację przewodów, spowodować zwarcia i doprowadzić do awarii całej instalacji. Dlatego zawsze podkreślam, że bezpieczeństwo instalacji i użytkownika zależy od mądrego i przemyślanego wyboru. Nie warto oszczędzać na tak kluczowym komponencie.
Jaki przełącznik 12V wybrać? Przewodnik po najpopularniejszych typach
Wybór odpowiedniego przełącznika 12V to często dylemat, zważywszy na ich różnorodność. Z mojego doświadczenia wynika, że kluczowe są tu trzy aspekty: zastosowanie, estetyka i funkcjonalność. Warto poznać najpopularniejsze typy, aby świadomie podjąć decyzję.

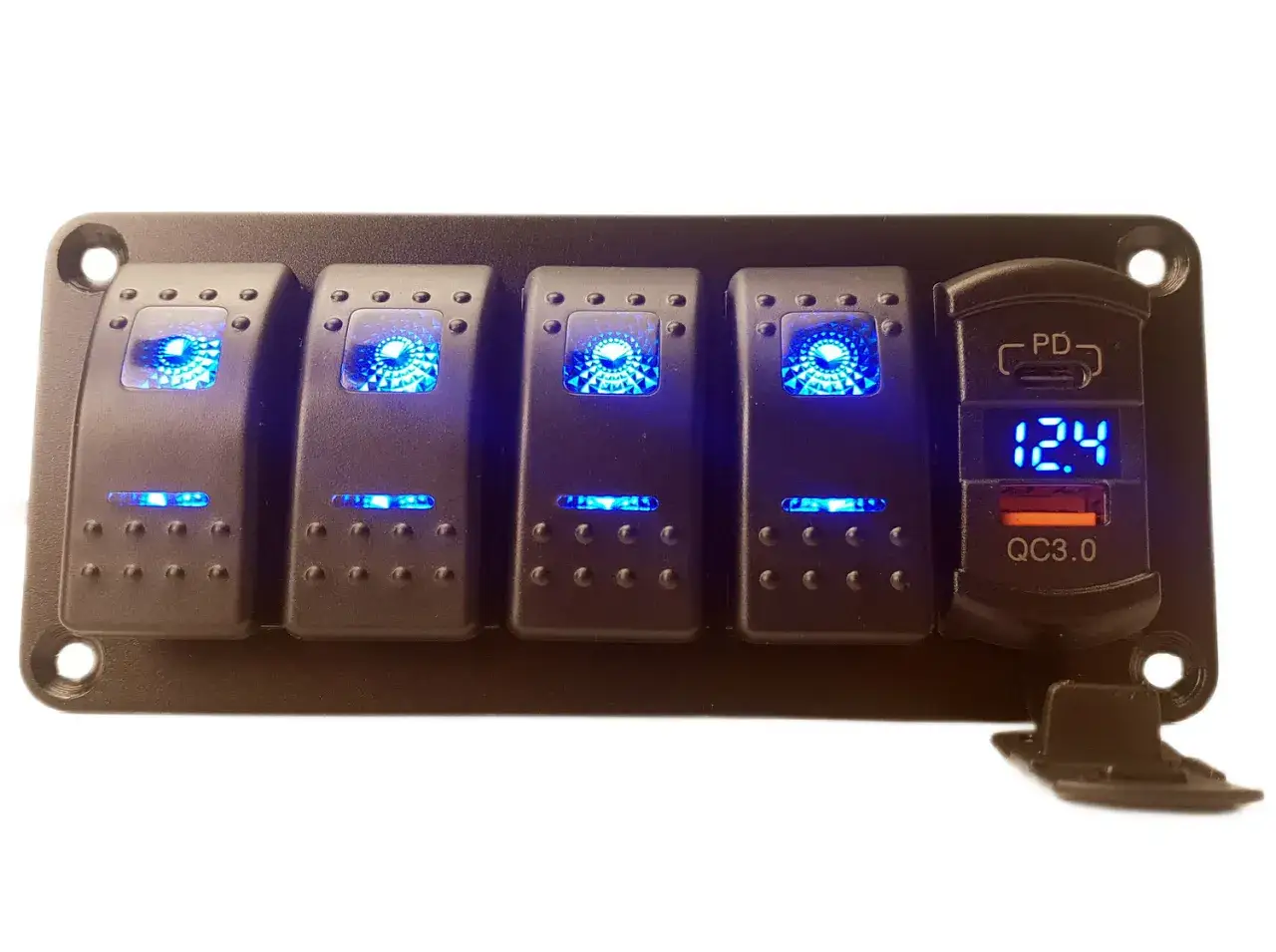

Przełącznik kołyskowy uniwersalny i popularny wybór do panelu sterowania
Przełączniki kołyskowe, znane również jako rocker switche, to absolutny klasyk w świecie 12V. Charakteryzują się płaską lub lekko wypukłą powierzchnią, którą naciska się, aby zmienić stan obwodu. Bardzo często spotkamy je z podświetleniem LED, co ułatwia ich lokalizację w ciemności, oraz z wyraźnymi oznaczeniami I/O (ON/OFF). Ich popularność wynika z uniwersalności, łatwości montażu (zazwyczaj na wcisk w otwór panelu) i intuicyjnej obsługi. Idealnie sprawdzają się w panelach sterowania w samochodach, kamperach czy łodziach, gdzie estetyka i funkcjonalność idą w parze.
Przełącznik hebelkowy (toggle switch) niezawodność i styl retro
Jeśli szukasz czegoś z charakterem, przełączniki hebelkowe (toggle switche) mogą być strzałem w dziesiątkę. Ich cechą rozpoznawczą jest metalowa dźwignia, którą przekręca się w górę lub w dół. Od razu przywodzą na myśl styl retro, a nawet militarne skojarzenia, niczym w kokpicie myśliwca z filmu "Top Gun". Są niezwykle trwałe i niezawodne, często wyposażone w gumową osłonę chroniącą przed wilgocią. Ich solidna konstrukcja sprawia, że są wybierane do zastosowań, gdzie liczy się wytrzymałość i pewność działania.
Przełącznik przyciskowy kiedy potrzebujesz sterowania chwilowego (monostabilnego)?
Przełączniki przyciskowe (push button) działają nieco inaczej niż kołyskowe czy hebelkowe. Ich kluczową cechą jest monostabilny charakter po zwolnieniu nacisku przycisk wraca do swojej pozycji wyjściowej. Oznacza to, że obwód jest załączony tylko na czas naciśnięcia. Gdzie je stosować? Wszędzie tam, gdzie wymagane jest sterowanie chwilowe, np. do klaksonu samochodowego, przycisku rozruchu silnika, czy aktywacji spryskiwacza. Są niezastąpione, gdy potrzebujemy jednorazowego impulsu.
Przełączniki specjalistyczne: wodoszczelne, hermetyczne i panelowe
Poza podstawowymi typami, rynek oferuje również przełączniki z dodatkowymi, specjalistycznymi cechami. Przełączniki wodoszczelne i hermetyczne to must-have w środowiskach narażonych na wilgoć, deszcz czy zachlapania. Posiadają specjalne gumowe osłony lub inne uszczelnienia, które chronią wewnętrzne styki przed wodą. Są niezbędne w zastosowaniach zewnętrznych, na łodziach, w pojazdach terenowych czy w instalacjach ogrodowych. Z kolei przełączniki panelowe to ogólna kategoria obejmująca elementy przeznaczone do estetycznego i trwałego montażu w obudowach, panelach sterowania czy kokpitach. Ich konstrukcja pozwala na łatwe osadzenie i często posiadają dodatkowe nakrętki lub zatrzaski do pewnego mocowania.
Kluczowe parametry, na które musisz zwrócić uwagę przed zakupem
Wybór przełącznika to nie tylko kwestia wyglądu czy typu. Aby instalacja działała bezpiecznie i efektywnie, zrozumienie technicznych parametrów jest absolutnie niezbędne. To właśnie na te detale zwracam szczególną uwagę w moich projektach.
Obciążalność prądowa (amperaż) najważniejszy parametr dla bezpieczeństwa
Jeśli miałbym wskazać jeden, najważniejszy parametr, byłaby to obciążalność prądowa, czyli amperaż. To on decyduje o tym, jak duży prąd może bezpiecznie przepływać przez przełącznik. Musisz bezwzględnie upewnić się, że przełącznik jest przystosowany do maksymalnego prądu, jaki będzie przez niego przepływał. Na przykład, jeśli masz urządzenie, które pobiera 15A, potrzebujesz przełącznika o obciążalności co najmniej 15A, a najlepiej z pewnym zapasem, np. 20A/12VDC. Użycie przełącznika o zbyt małej obciążalności to prosta droga do przegrzewania się styków, ich uszkodzenia, a w najgorszym scenariuszu do ryzyka pożaru. To błąd, którego należy unikać za wszelką cenę.
Napięcie pracy (12V vs 24V) czy ma to znaczenie?
Oczywiście, że ma! Przełączniki są projektowane do pracy przy konkretnych napięciach, najczęściej 12V lub 24V w przypadku instalacji DC. Chociaż wiele przełączników może działać w obu tych zakresach, zawsze należy sprawdzić specyfikację. Co więcej, warto zwrócić uwagę na różnice w obciążalności prądowej dla prądu stałego (DC) i przemiennego (AC). Przełączniki przeznaczone do 230V AC często mają podaną inną (zazwyczaj niższą) obciążalność dla prądu stałego. Wynika to z faktu, że gaszenie łuku elektrycznego w obwodach DC jest znacznie trudniejsze niż w AC, co może prowadzić do szybszego zużycia styków i ich uszkodzenia.
Rodzaj przełączania: bistabilny (ON-OFF) czy monostabilny (chwilowy)?
Wspominałem już o tym, ale warto to utrwalić. Przełączniki bistabilne (ON-OFF) to te, które po przełączeniu pozostają w wybranej pozycji (ON lub OFF), dopóki nie zostaną ponownie przełączone. To klasyczne włączniki świateł czy zasilania. Z kolei przełączniki monostabilne (chwilowe) działają tylko wtedy, gdy są aktywnie naciskane i wracają do pozycji wyjściowej po zwolnieniu. Pomyśl o nich jak o przycisku dzwonka do drzwi czy klaksonu. Wybór zależy ściśle od funkcji, jaką ma pełnić w Twojej instalacji.
Liczba pinów (2, 3, a może 4?) co oznaczają i kiedy są potrzebne?
Liczba pinów, czyli wyprowadzeń, to kolejny kluczowy element, który często budzi pytania, zwłaszcza w przypadku przełączników z podświetleniem. Oto proste wyjaśnienie:
- 2 piny: To najprostszy typ. Przełącznik działa jak zwykły włącznik/wyłącznik, po prostu przerywając lub zamykając obwód. Idealny do podstawowych funkcji ON-OFF bez żadnych dodatków.

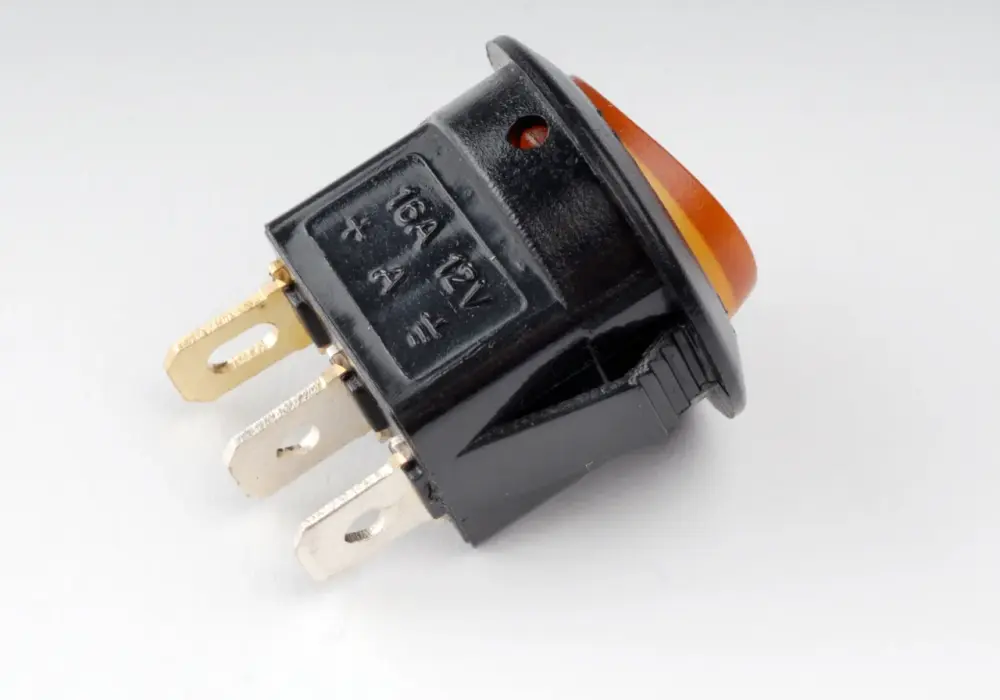

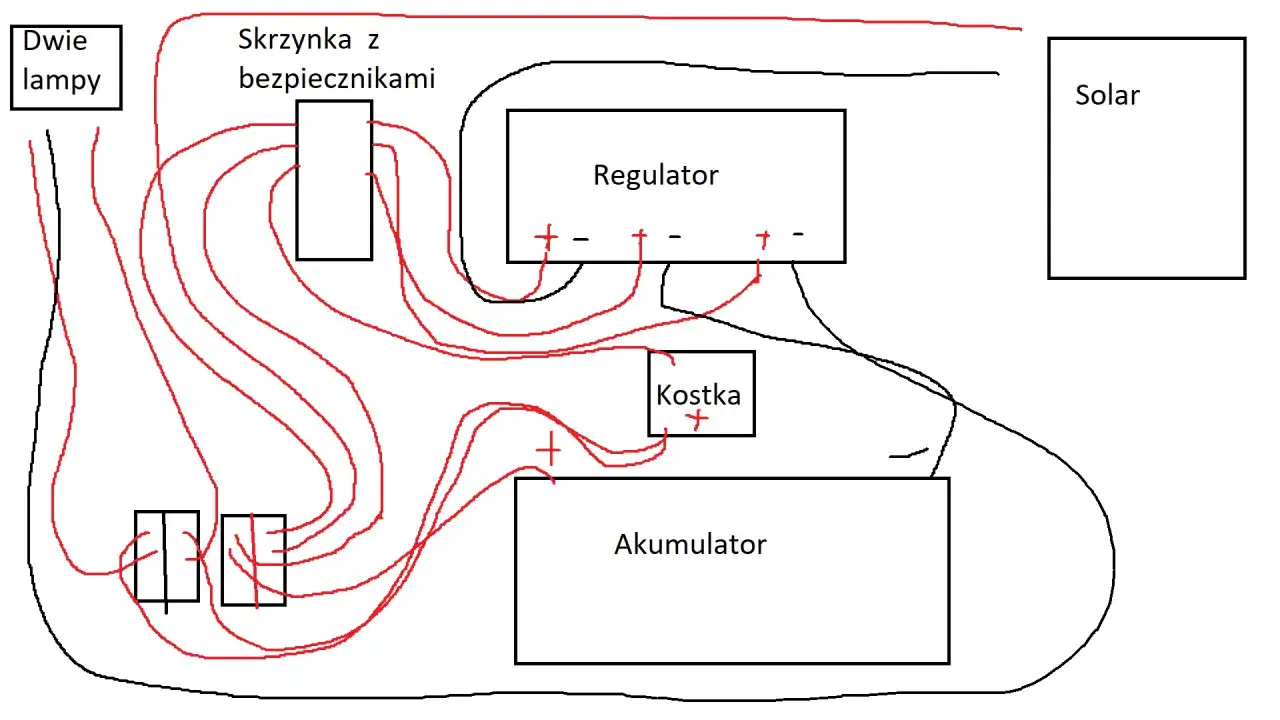

- 3 piny: Ten układ jest typowy dla przełączników z podświetleniem LED. Jeden pin podłączamy do zasilania (+), drugi do wyjścia na urządzenie (np. lampy), a trzeci (często oznaczony jako masa lub o charakterystycznym złotym/mosiężnym kolorze) służy do zasilania diody LED. W takim układzie dioda zazwyczaj świeci, gdy przełącznik jest w pozycji ON.
- 4 piny: Spotykane są w bardziej zaawansowanych przełącznikach z podświetleniem, gdzie zasilanie diody jest niezależne od stanu przełącznika. Dwa piny służą do sterowania obwodem (jak w 2-pinowym), a pozostałe dwa do zasilania diody LED. Dzięki temu dioda może świecić stale (np. jako wskaźnik zasilania panelu) lub być sterowana oddzielnie, niezależnie od tego, czy główny obwód jest załączony. Często jeden pin diody podłącza się do +12V, a drugi do masy (-).
Zawsze zwracaj uwagę na oznaczenia na stykach mogą to być cyfry, symbole +, -, lub symbol uziemienia. Pamiętaj, że złoty lub mosiężny pin w przełącznikach podświetlanych często oznacza masę (-) dla diody LED.
Podłączenie przełącznika 12V krok po kroku Poradnik dla każdego
Skoro już wiesz, jaki przełącznik wybrać, przejdźmy do praktyki. Podłączenie przełącznika 12V, choć na pierwszy rzut oka może wydawać się skomplikowane, jest całkiem proste, jeśli zna się podstawowe zasady. Poniższe schematy są uproszczone, ale oddają istotę połączeń, które sam stosuję w swoich projektach.
Zasady bezpieczeństwa: odłącz zasilanie i używaj bezpieczników
Zanim w ogóle zaczniesz cokolwiek podłączać, pamiętaj o fundamentalnej zasadzie: zawsze odłącz zasilanie. To absolutna podstawa, która chroni Ciebie i Twoją instalację przed uszkodzeniem. Po drugie, w każdym obwodzie elektrycznym, w którym montujesz przełącznik, konieczne jest zastosowanie bezpieczników. Bezpiecznik powinien być dobrany do poboru prądu przez odbiornik (urządzenie, które przełącznik ma zasilać), a nie do parametrów samego przełącznika. Zawsze stosuj bezpiecznik o wartości nieco wyższej niż nominalny prąd pracy odbiornika, ale niższej niż maksymalny prąd, jaki może bezpiecznie przepłynąć przez przewody. I jeszcze jedna ważna rada: dla urządzeń o dużym poborze prądu (np. mocne oświetlenie LED, wyciągarki), zawsze rozważ użycie przekaźnika. Przekaźnik odciąży styki przełącznika, sprawiając, że będzie on jedynie sterował przekaźnikiem, a nie bezpośrednio zasilał obciążenie. To znacznie zwiększa trwałość i bezpieczeństwo instalacji.
Schemat 1: Podłączenie prostego przełącznika ON-OFF (2 piny)
Podłączenie podstawowego przełącznika 2-pinowego jest najprostsze. Wystarczy, że włączysz go szeregowo w obwód na przewodzie dodatnim (+), który prowadzi z zasilania do odbiornika. Przełącznik działa tu jak "bramka", która otwiera lub zamyka przepływ prądu.
- Zlokalizuj przewód dodatni (+) prowadzący do urządzenia, które chcesz sterować.
- Przetnij ten przewód w miejscu, gdzie chcesz zamontować przełącznik.
- Podłącz jeden pin przełącznika do przewodu idącego od zasilania (+).
- Podłącz drugi pin przełącznika do przewodu idącego do urządzenia.
Schemat 2: Jak prawidłowo podłączyć przełącznik 12V z podświetleniem (3 piny)?
Przełączniki 3-pinowe z podświetleniem są bardzo popularne, ale wymagają nieco więcej uwagi. Typowy schemat podłączenia wygląda następująco:
- Pin zasilający (często oznaczony jako + lub cyfra 1): Podłącz go do dodatniego bieguna zasilania (+12V).
- Pin wyjściowy (często oznaczony jako obciążenie lub cyfra 2): Podłącz go do dodatniego bieguna urządzenia, które ma być sterowane (np. lampy, wentylatora).
- Pin masy diody (często oznaczony jako - lub o charakterystycznym złotym/mosiężnym kolorze, cyfra 3): Ten pin podłącz do masy (-). To on zasila diodę LED w przełączniku.
Schemat 3: Podłączenie przełącznika 4-pinowego z niezależnym podświetleniem
Przełączniki 4-pinowe dają większą elastyczność, zwłaszcza jeśli chcesz, aby podświetlenie działało niezależnie od stanu głównego obwodu.
- Piny sterujące obwodem (np. 1 i 2): Podłącz je tak samo jak w przełączniku 2-pinowym jeden do zasilania (+), drugi do urządzenia.
- Piny zasilające diodę (np. 3 i 4): Te piny służą do zasilania diody LED. Jeden z nich (zazwyczaj +) podłącz do stałego zasilania +12V (lub do zasilania, które ma aktywować podświetlenie, np. po zapłonie), a drugi (masa -) do uziemienia.
Najczęstsze błędy przy montażu i jak ich uniknąć
Nawet doświadczonym majsterkowiczom zdarzają się pomyłki. Z mojego doświadczenia wynika, że niektóre błędy powtarzają się nagminnie. Znając je, możesz ich łatwo uniknąć, oszczędzając sobie czasu, nerwów i potencjalnych kosztów.
Błąd nr 1: Ignorowanie obciążalności prądowej i topiące się styki
To chyba najpoważniejszy i najczęściej popełniany błąd. Wielu ludzi zakłada, że "jakiś przełącznik" wystarczy. Nic bardziej mylnego! Użycie przełącznika o zbyt niskiej obciążalności prądowej dla danego odbiornika to przepis na katastrofę. Zbyt duży prąd płynący przez zbyt małe styki powoduje ich przegrzewanie się, topienie, a w konsekwencji uszkodzenie przełącznika, przewodów, a nawet całej instalacji. W skrajnych przypadkach może to prowadzić do pożaru. Zawsze, ale to zawsze, sprawdzaj amperaż odbiornika i dobieraj przełącznik z odpowiednim zapasem. Lepiej mieć przełącznik na 20A dla urządzenia pobierającego 10A, niż na 10A dla urządzenia pobierającego 15A.
Błąd nr 2: Mylenie pinów w przełączniku podświetlanym dlaczego dioda nie świeci?
Ile razy słyszałem pytanie: "Podłączyłem przełącznik z diodą, ale ona nie świeci!". Najczęściej problemem jest nieprawidłowe podłączenie pinów w przełącznikach z podświetleniem. Zdarza się pomylić pin zasilający diodę z pinem wyjściowym na urządzenie, lub co gorsza, podłączyć diodę bez odpowiedniej masy. Skutkiem jest albo brak świecenia diody LED, albo jej uszkodzenie. Przypominam raz jeszcze: złoty lub mosiężny pin w przełącznikach podświetlanych to zazwyczaj masa (-) dla diody LED. Zawsze sprawdzaj schemat producenta, jeśli masz wątpliwości!
Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?
Błąd nr 3: Pominięcie przekaźnika przy urządzeniach o dużym poborze mocy
Kolejny błąd, który często prowadzi do uszkodzenia przełącznika, to bezpośrednie podłączanie urządzeń o dużym poborze prądu (np. mocne oświetlenie LED, wyciągarki, kompresory) do przełącznika bez użycia przekaźnika. Przełączniki, nawet te o wysokiej obciążalności, nie są projektowane do ciągłego przenoszenia bardzo dużych prądów przez swoje styki. Przekaźnik jest tu niezbędny. Działa on jak "wzmacniacz" przełącznik steruje jedynie małym prądem cewki przekaźnika, a to przekaźnik załącza duży prąd do odbiornika. Pominięcie przekaźnika to prosta droga do szybkiego wypalenia styków przełącznika i utraty jego funkcjonalności.
Podsumowanie: Wybierz i zamontuj swój przełącznik jak profesjonalista
Mam nadzieję, że ten przewodnik rozwiał wiele Twoich wątpliwości dotyczących przełączników 12V. Jak widzisz, ten mały element, choć niepozorny, kryje w sobie sporo niuansów, których zrozumienie jest kluczowe dla powodzenia Twoich projektów. Pamiętaj, aby zawsze świadomie dobierać przełącznik, zwracając szczególną uwagę na obciążalność prądową, napięcie pracy oraz rodzaj przełączania. Nie zapominaj o zasadach bezpieczeństwa odłączanie zasilania i stosowanie bezpieczników to podstawa. Dzięki zdobytej wiedzy możesz teraz z pewnością realizować swoje projekty, unikając typowych błędów i zapewniając trwałość oraz bezpieczeństwo każdej instalacji. Powodzenia w majsterkowaniu!
