Twój DVB-T2 "kratkuje"? Filtr LTE/5G na zakłócenia 5G!

Cierpisz na "kratkowanie" obrazu, zacinanie się telewizji lub całkowity brak sygnału DVB-T2? Ten kompleksowy poradnik pomoże Ci zdiagnozować problem zakłóceń od sieci LTE/5G, zrozumieć działanie filtrów przeciwzakłóceniowych oraz krok po kroku przeprowadzi Cię przez proces wyboru i montażu odpowiedniego rozwiązania, abyś mógł cieszyć się czystym obrazem.

Obraz „skacze” i gubi sygnał? To może być cichy wróg Twojej anteny DVB-T2

Jeśli zauważasz, że Twój telewizor z odbiorem DVB-T2 zaczyna "kratkować", obraz się zacina, dźwięk zanika, a czasem nawet pojawia się komunikat o całkowitym braku sygnału, prawdopodobnie masz do czynienia z zakłóceniami. Co ciekawe, te problemy mogą nasilać się w określonych porach dnia, na przykład wieczorami, gdy sieć komórkowa jest bardziej obciążona. To bardzo charakterystyczne dla zakłóceń pochodzących od sygnałów LTE/5G, które opisałem szczegółowo w sekcji "Typowe objawy zakłóceń od LTE/5G" w moich notatkach.

Jak rozpoznać, czy to zakłócenia, a nie inna awaria? Kluczowe objawy

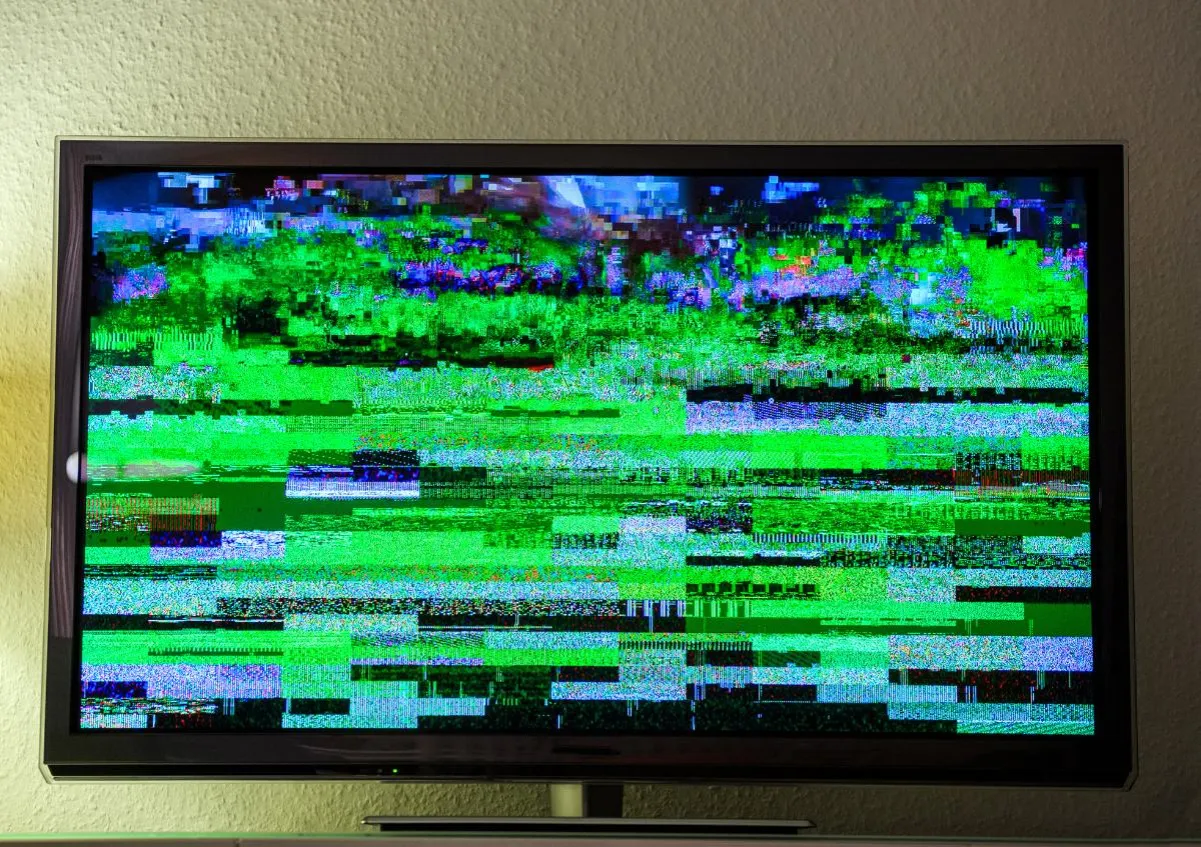

Rozróżnienie zakłóceń od LTE/5G od innych awarii instalacji antenowej jest kluczowe. Typowe objawy to przede wszystkim pikseloza, czyli "kratkowanie" obrazu, często występujące w pakietach, a nie na stałe. Obraz może się "zamrażać" na kilka sekund, a dźwięk zanikać. Czasem telewizor wyświetla komunikat "brak sygnału", by po chwili znów go odzyskać. Co ważne, te problemy często pojawiają się nagle i nie są związane z wcześniejszymi pracami przy antenie czy zmianą pogody. Jeśli Twoje problemy z odbiorem DVB-T2 pasują do tego opisu, to z dużym prawdopodobieństwem winne są zakłócenia zewnętrzne.

Dlaczego problem nasilił się w ostatnim czasie? Krótka historia o internecie 5G

Wielu z Was zadaje sobie pytanie, dlaczego te problemy nasiliły się w ostatnich latach. Odpowiedź leży w tzw. refarmingu pasma 700 MHz. To nic innego jak proces, w którym częstotliwości radiowe, które kiedyś były wykorzystywane przez telewizję naziemną, zostały przeznaczone na potrzeby sieci komórkowych, w tym przede wszystkim 5G. W Polsce pasmo 700 MHz (dokładniej 694-790 MHz) zostało zwolnione dla operatorów komórkowych, co miało umożliwić rozwój szybkiego internetu. Niestety, jak to często bywa, zyski jednych oznaczają problemy dla drugich. Bliskość tych częstotliwości do pasm telewizyjnych sprawiła, że sygnały z nadajników 5G zaczęły "przebijać się" do instalacji DVB-T2, powodując wspomniane zakłócenia. Więcej o tym możesz przeczytać w sekcji "Główna przyczyna zakłóceń sygnału DVB-T2 w Polsce".

Poznaj swojego przeciwnika: Jak sygnał LTE i 5G „kłóci się” z Twoją telewizją

Aby skutecznie walczyć z zakłóceniami, musimy zrozumieć, jak one powstają. Problem polega na tym, że sygnały telewizyjne DVB-T2 i sygnały komórkowe LTE/5G są nadawane na bardzo zbliżonych częstotliwościach. Kiedyś telewizja naziemna wykorzystywała pasmo do 790 MHz. Po refarmingu, pasmo powyżej 694 MHz zostało przeznaczone dla sieci komórkowych. Oznacza to, że sygnały 5G są nadawane tuż obok, a nawet częściowo w paśmie, które wcześniej było zarezerwowane dla telewizji. Nasze anteny telewizyjne, zaprojektowane do odbioru szerokiego zakresu częstotliwości, niestety "łapią" również te silne sygnały komórkowe, traktując je jako część sygnału telewizyjnego. To prowadzi do chaosu w elektronice odbiorczej.

Na czym polega problem z pasmem 700 MHz? Proste wyjaśnienie techniczne

Pasmo 700 MHz to zakres częstotliwości, który w przeszłości był używany przez telewizję naziemną. W ramach globalnych ustaleń i w celu rozwoju sieci mobilnych, zdecydowano o jego "uwolnieniu" i przeznaczeniu na potrzeby operatorów komórkowych, głównie dla technologii 5G. W Polsce proces ten, znany jako refarming, doprowadził do tego, że telewizja naziemna DVB-T2 nadaje teraz sygnał maksymalnie do kanału 48, czyli do 694 MHz. Wszystko powyżej tej częstotliwości, aż do 790 MHz, jest teraz domeną LTE i 5G. Problem polega na tym, że te dwa zakresy są ze sobą bezpośrednio sąsiadujące. Antena telewizyjna nie jest w stanie idealnie odróżnić sygnału TV od sygnału 5G, szczególnie gdy nadajnik komórkowy jest blisko i emituje bardzo silny sygnał. To właśnie ta bliskość i siła sygnałów 5G w paśmie 700 MHz jest główną przyczyną zakłóceń, jak wspomniałem w "Głównej przyczynie zakłóceń sygnału DVB-T2 w Polsce".

Dlaczego wzmacniacz w antenie jest szczególnie narażony na zakłócenia?

Wzmacniacze antenowe, jak sama nazwa wskazuje, mają za zadanie wzmocnić słaby sygnał telewizyjny, aby dotarł on do telewizora w odpowiedniej jakości. Niestety, ich konstrukcja sprawia, że są one szczególnie wrażliwe na silne sygnały spoza pożądanego pasma. Kiedy antena odbierze bardzo mocny sygnał LTE/5G z pasma 700 MHz, który jest tuż obok pasma telewizyjnego, wzmacniacz próbuje go wzmocnić tak samo, jak sygnał TV. To prowadzi do jego przesterowania, czyli przeciążenia. Wzmacniacz, zamiast wzmocnić sygnał telewizyjny, zaczyna generować zniekształcenia i szumy, "zagłuszając" właściwy sygnał TV. Efekt? Nawet jeśli sygnał telewizyjny jest wystarczająco silny, do telewizora dociera zniekształcony lub całkowicie zagłuszony, co objawia się pikselozą, zacinaniem się obrazu lub brakiem sygnału. Wzmacniacze są często pierwszym punktem w instalacji, gdzie pojawiają się problemy z zakłóceniami.

Tarcza dla Twojego sygnału: Czym jest i jak działa filtr przeciwzakłóceniowy?

W obliczu problemów z zakłóceniami, na ratunek przychodzi filtr przeciwzakłóceniowy, najczęściej określany jako filtr LTE/5G. To nic innego jak sprytne urządzenie, które działa na zasadzie filtra dolnoprzepustowego. Jego głównym zadaniem jest przepuszczanie tylko tych częstotliwości, które są nam potrzebne do odbioru telewizji DVB-T2 (czyli do 694 MHz, kanał 48), a jednocześnie silne tłumienie i blokowanie wszystkich sygnałów powyżej tej granicy czyli właśnie tych pochodzących od sieci LTE i 5G. Dzięki temu do wzmacniacza i dalej do telewizora dociera czysty sygnał telewizyjny, wolny od niechcianych "gości". To rozwiązanie jest opisane w moich notatkach w sekcji "Rozwiązanie Filtr przeciwzakłóceniowy".

Filtr LTE/5G jak odróżnia dobry sygnał TV od niechcianych zakłóceń

Zasada działania filtra jest prostsza, niż mogłoby się wydawać. Wyobraź sobie, że sygnał radiowy to rzeka, a różne programy telewizyjne i sygnały komórkowe to statki płynące po niej na różnych wysokościach (częstotliwościach). Filtr LTE/5G działa jak most, który ma określoną wysokość. Wszystkie statki (sygnały) płynące poniżej tej wysokości (do 694 MHz) swobodnie pod nim przepływają. Natomiast te, które płyną powyżej (sygnały LTE/5G), uderzają w most i zostają zatrzymane. W praktyce oznacza to, że filtr ma specjalną konstrukcję elektroniczną, która wpuszcza sygnały o niższych częstotliwościach, jednocześnie stawiając duży opór sygnałom o wyższych częstotliwościach. To właśnie ta zdolność do selektywnego przepuszczania i blokowania pasm częstotliwości jest kluczowa dla jego skuteczności.

Czy każdy potrzebuje filtra? Kiedy jego montaż jest absolutnie konieczny

Nie każda instalacja antenowa DVB-T2 będzie wymagała filtra LTE/5G. Jeśli mieszkasz daleko od nadajników komórkowych, a Twój odbiór telewizji jest idealny, prawdopodobnie nie masz problemu z zakłóceniami. Jednak jeśli doświadczasz opisanych wcześniej objawów pikselozy, zacinania się obrazu, zanikania dźwięku, zwłaszcza w określonych porach, a Twoja antena jest w dobrym stanie i prawidłowo ustawiona, to montaż filtra jest niemal pewnym rozwiązaniem. Szczególnie, gdy mieszkasz w mieście lub w pobliżu stacji bazowej LTE/5G. W mojej ocenie, w takich przypadkach filtr jest absolutnie konieczny, aby przywrócić komfort oglądania telewizji.

Jaki filtr przeciwzakłóceniowy kupić? Praktyczny przewodnik po kluczowych parametrach

Wybór odpowiedniego filtra przeciwzakłóceniowego nie jest skomplikowany, ale wymaga zwrócenia uwagi na kilka kluczowych parametrów. Pamiętaj, że dobrze dobrany filtr to gwarancja skuteczności i spokoju na lata. Poniżej przedstawiam najważniejsze cechy, które musisz wziąć pod uwagę, bazując na informacjach z sekcji "Kluczowe parametry przy wyborze filtra".

Magiczna granica 694 MHz: dlaczego częstotliwość odcięcia jest najważniejsza?

Najważniejszym parametrem, na który musisz zwrócić uwagę, jest częstotliwość odcięcia filtra. W przypadku zakłóceń LTE/5G dla DVB-T2, ta magiczna granica to 694 MHz. Oznacza to, że filtr powinien przepuszczać wszystkie sygnały telewizyjne do tej częstotliwości (kanał 48), a jednocześnie skutecznie blokować wszystko, co znajduje się powyżej. Jeśli filtr ma niższą częstotliwość odcięcia, może osłabiać niektóre kanały DVB-T2. Jeśli wyższą, może przepuszczać część zakłóceń. Dlatego upewnij się, że wybrany model wyraźnie wskazuje na odcięcie przy 694 MHz.

Filtr z przejściem napięcia (DC Pass) czy bez? Sprawdź, którego potrzebuje Twoja antena

Ten parametr jest kluczowy, jeśli w Twojej instalacji używasz wzmacniacza antenowego zasilanego przez kabel koncentryczny. Wiele anten aktywnych lub wzmacniaczy masztowych wymaga zasilania, które jest przesyłane właśnie tym kablem z zasilacza umieszczonego w domu. Jeśli wybierzesz filtr bez funkcji "DC Pass" (przejście napięcia DC), po prostu odetniesz zasilanie wzmacniacza, a cała instalacja przestanie działać. Zawsze sprawdzaj specyfikację filtra jeśli masz wzmacniacz zasilany po kablu, koniecznie wybierz model z przejściem napięcia DC. W przeciwnym razie, jeśli nie masz wzmacniacza lub jest on zasilany lokalnie, ten parametr jest dla Ciebie obojętny.

Tłumienie i straty własne: jak czytać specyfikację, by wybrać najskuteczniejszy model?

Dwa kolejne ważne parametry to tłumienie w paśmie zaporowym i tłumienie wtrąceniowe. Zrozumienie ich pomoże Ci wybrać naprawdę skuteczny filtr:

• Tłumienie w paśmie zaporowym: To parametr, który mówi, jak skutecznie filtr blokuje niepożądane sygnały LTE/5G. Wyrażane jest w decybelach (dB). Zasada jest prosta: im wyższa wartość tłumienia w paśmie zaporowym, tym lepiej. Dobry filtr powinien mieć tłumienie rzędu kilkudziesięciu dB (np. 30-50 dB) dla częstotliwości powyżej 694 MHz.
• Tłumienie wtrąceniowe (przelotowe): Ten parametr informuje, jak bardzo filtr osłabia pożądany sygnał telewizyjny (czyli ten poniżej 694 MHz). Tutaj zasada jest odwrotna: im niższa wartość, tym lepiej. Dążymy do tego, aby filtr jak najmniej wpływał na sygnał TV. Dobre filtry mają tłumienie wtrąceniowe na poziomie 1-3 dB, co jest wartością akceptowalną i praktycznie niezauważalną dla odbiornika.

Zawsze szukaj filtra, który oferuje wysokie tłumienie w paśmie zaporowym i niskie tłumienie wtrąceniowe.

Filtr masztowy (puszkowy) vs. przelotowy (beczkowy): który i gdzie sprawdzi się lepiej?

Filtry przeciwzakłóceniowe występują w kilku formach, a dwie najpopularniejsze to:

• Filtr masztowy (puszkowy): Jest to zazwyczaj większa obudowa, często odporna na warunki atmosferyczne, przeznaczona do montażu bezpośrednio przy antenie, na maszcie. Idealny, gdy chcesz umieścić filtr jak najbliżej źródła sygnału, czyli anteny.

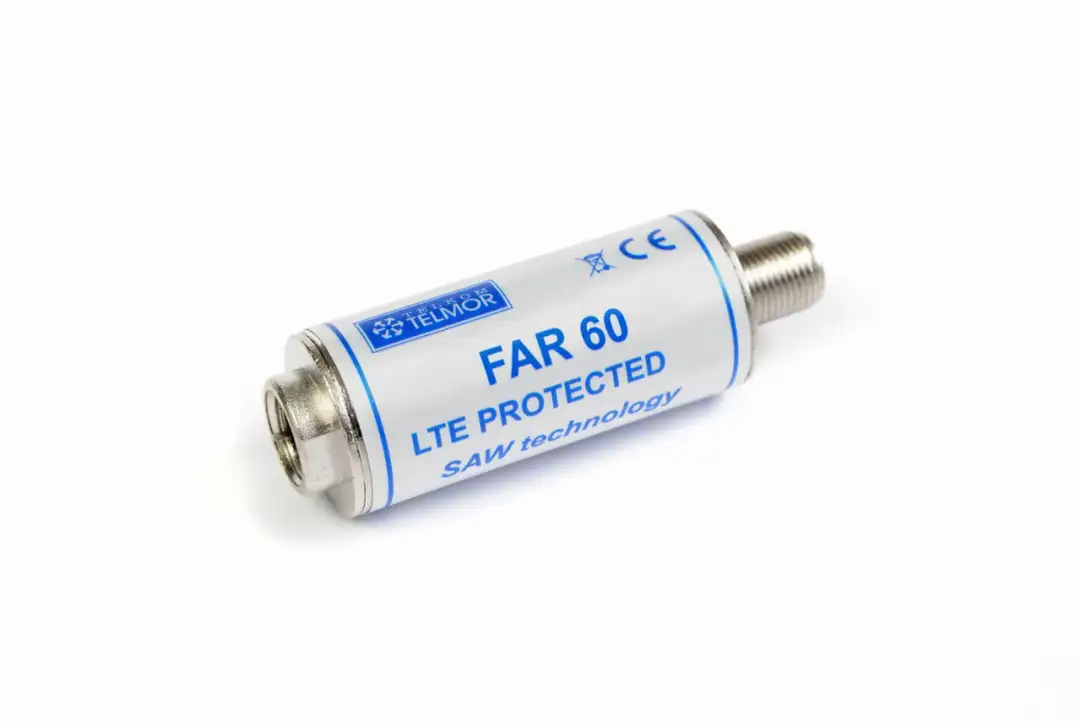

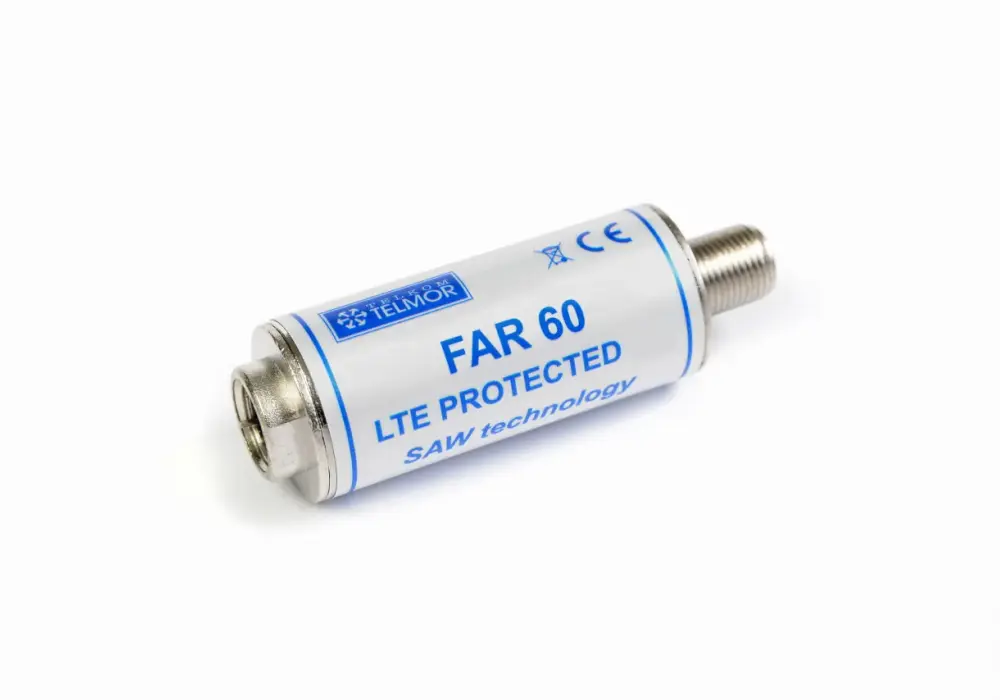

• Filtr przelotowy (beczkowy): To mniejszy, kompaktowy filtr, często o kształcie "beczułki" lub walca, który można wpiąć w kabel koncentryczny. Może być montowany wewnątrz pomieszczenia, np. w skrzynce rozdzielczej lub za telewizorem, choć zawsze zalecam montaż jak najbliżej anteny. Jest wygodniejszy w montażu, jeśli nie chcesz wchodzić na dach.

Osobiście zawsze polecam filtr masztowy, jeśli tylko jest możliwość jego montażu przy antenie, ze względu na maksymalną skuteczność w eliminowaniu zakłóceń u źródła.

Montaż filtra krok po kroku: zrób to sam i ciesz się czystym obrazem

Prawidłowy montaż filtra jest równie ważny, jak jego odpowiedni wybór. Nawet najlepszy filtr nie zadziała, jeśli zostanie zamontowany w niewłaściwym miejscu. Postępuj zgodnie z moimi wskazówkami, a szybko zapomnisz o problemach z odbiorem. Informacje te są zgodne z moimi notatkami z sekcji "Prawidłowy montaż filtra".

Złota zasada montażu: Dlaczego filtr musi znaleźć się PRZED wzmacniaczem?

To jest absolutnie najważniejsza zasada, którą musisz zapamiętać: filtr przeciwzakłóceniowy musi znaleźć się ZAWSZE przed wzmacniaczem antenowym i jak najbliżej anteny. Dlaczego to takie ważne? Jak już wcześniej wyjaśniałem, silne sygnały LTE/5G mogą przesterować wzmacniacz. Jeśli zamontujesz filtr za wzmacniaczem, wzmacniacz zdąży już "zepsuć" sygnał, zanim filtr będzie miał szansę go oczyścić. To trochę jak próba oczyszczenia brudnej wody, po tym jak już zanieczyściła cały system jest to znacznie trudniejsze, a często niemożliwe. Montaż filtra tuż przy telewizorze, już za wzmacniaczem, jest więc w większości przypadków zupełnie nieskuteczny, ponieważ wzmacniacz już dawno został nasycony zakłóceniami.

Schemat poprawnego podłączenia: Antena -> Filtr -> Wzmacniacz -> Telewizor

Aby ułatwić Ci prawidłowe podłączenie, przedstawiam prosty schemat, który powinieneś zastosować w swojej instalacji:

1. Antena: To pierwszy element, który odbiera sygnał z eteru.
2. Filtr przeciwzakłóceniowy: Podłącz go bezpośrednio do wyjścia anteny (lub jak najbliżej niej, jeśli używasz krótkiego kabla do filtra masztowego).
3. Wzmacniacz antenowy: Dopiero teraz podłącz wzmacniacz do wyjścia filtra. W ten sposób wzmacniacz będzie wzmacniał już oczyszczony sygnał.
4. Zasilacz wzmacniacza (jeśli jest): Jeśli wzmacniacz jest zasilany po kablu, zasilacz powinien być umieszczony za wzmacniaczem (patrząc od strony anteny), bliżej telewizora. Pamiętaj, że filtr musi mieć wtedy funkcję "DC Pass"!
5. Telewizor/Tuner DVB-T2: Na końcu podłączasz kabel do swojego odbiornika.

Najczęstsze błędy przy instalacji i jak ich unikać

Uniknięcie tych błędów zapewni Ci maksymalną skuteczność filtra:

• Montaż filtra w złym miejscu: Najczęstszy błąd to montaż filtra za wzmacniaczem lub zbyt daleko od anteny. Zawsze pamiętaj o zasadzie: jak najbliżej anteny i zawsze przed wzmacniaczem.
• Użycie filtra bez przejścia napięcia DC: Jeśli masz wzmacniacz zasilany po kablu, a zamontujesz filtr bez funkcji "DC Pass", wzmacniacz po prostu nie będzie działał. Zawsze sprawdzaj ten parametr!
• Słabej jakości połączenia lub niedokręcone wtyki: Każde słabe połączenie, niedokręcony wtyk F, czy uszkodzony kabel, może wprowadzać dodatkowe straty sygnału lub być źródłem kolejnych zakłóceń. Upewnij się, że wszystkie połączenia są solidne i prawidłowo wykonane.
• Niewłaściwe dobranie filtra do lokalnych warunków: Wybór filtra z niewłaściwą częstotliwością odcięcia lub zbyt niskim tłumieniem w paśmie zaporowym może skutkować brakiem poprawy. Zawsze wybieraj filtr 694 MHz z dobrym tłumieniem.

Filtr zamontowany, a problem nie zniknął? Co sprawdzić, zanim wezwiesz fachowca

Zdarza się, że mimo prawidłowego montażu filtra, problemy z odbiorem nadal występują. Nie panikuj! Filtr LTE/5G rozwiązuje konkretny problem zakłócenia od sieci komórkowych. Istnieją jednak inne przyczyny słabego sygnału DVB-T2, które filtr nie jest w stanie wyeliminować. Zanim zadzwonisz po fachowca, sprawdź kilka podstawowych rzeczy, o których wspomniałem w sekcji "Inne przyczyny problemów z odbiorem".

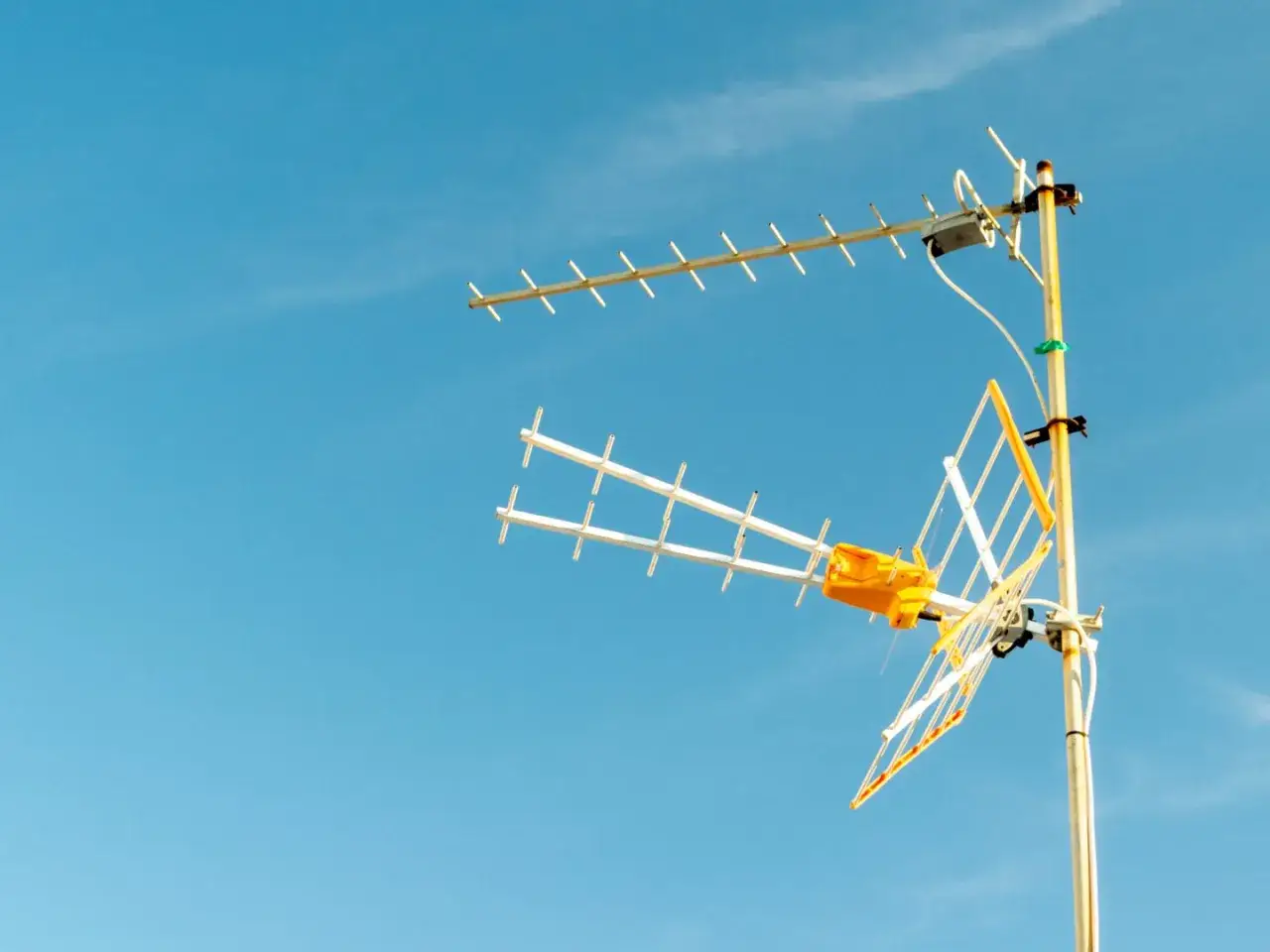

Krok 1: Sprawdź ustawienie i stan techniczny anteny oraz okablowania

To podstawa każdej instalacji antenowej. Często zapominamy o tych elementach, a to właśnie one są źródłem wielu problemów:

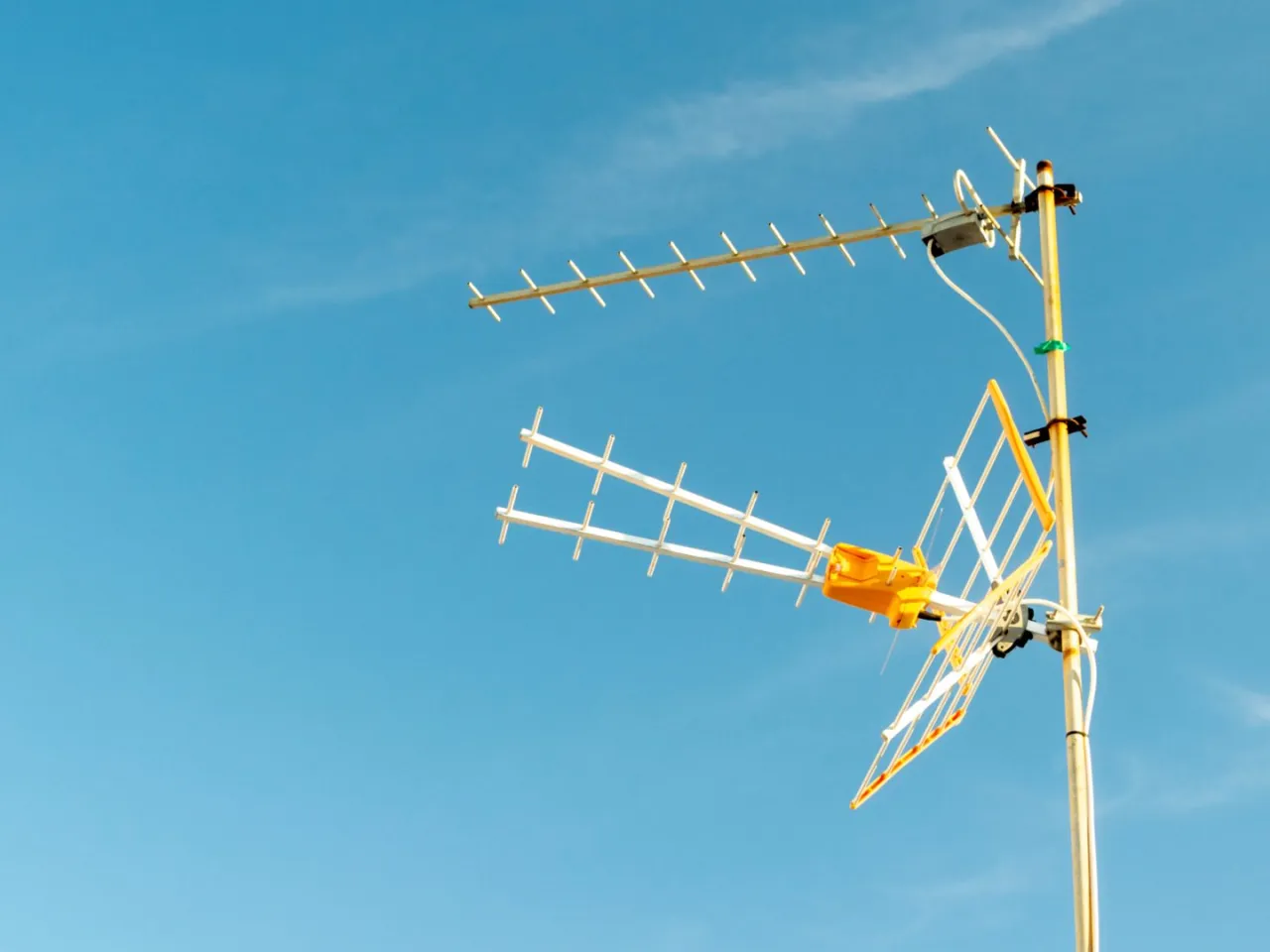

• Ustawienie anteny: Czy antena jest prawidłowo skierowana na najbliższy nadajnik DVB-T2? Silny wiatr, ptaki czy nawet osiadanie budynku mogą przestawić antenę. Spróbuj delikatnie skorygować jej kierunek, obserwując jednocześnie jakość sygnału na telewizorze.
• Stan techniczny anteny: Czy antena nie ma widocznych uszkodzeń mechanicznych? Pęknięcia plastiku, skorodowane elementy metalowe, czy uszkodzone dipol mogą drastycznie obniżyć jej skuteczność.
• Okablowanie: Sprawdź cały kabel koncentryczny od anteny aż do telewizora. Czy nie ma przetarć, ostrych zagięć, które mogłyby uszkodzić przewód? Czy złącza (np. wtyki F) są dobrze dokręcone, nie skorodowane i prawidłowo zarobione? Luźne lub skorodowane połączenia to częsta przyczyna problemów.

Krok 2: Czy wzmacniacz antenowy działa poprawnie?

Jeśli masz wzmacniacz w instalacji, upewnij się, że pracuje on prawidłowo:

• Zasilanie: Czy zasilacz wzmacniacza jest podłączony do prądu i działa (np. świeci się dioda)? Czy napięcie dociera do wzmacniacza?
• Uszkodzenia: Czy wzmacniacz nie został uszkodzony, np. przez uderzenie pioruna w pobliżu lub przepięcie? Czasami wzmacniacz może działać, ale jego parametry są na tyle zmienione, że nie spełnia swojej funkcji.
• Przesterowanie (poza zakłóceniami LTE/5G): Choć filtr powinien wyeliminować przesterowanie od LTE/5G, wzmacniacz może być przesterowany również przez zbyt silny sygnał telewizyjny (np. gdy mieszkasz bardzo blisko nadajnika). W takim przypadku czasem lepiej jest zrezygnować ze wzmacniacza lub zastosować tłumik sygnału.

Przeczytaj również: Jak wybrać odpowiedni monitor, który posłuży zarówno do pracy biurowej, jak i rozrywki?

Kiedy filtr to za mało: czyli inne, rzadsze przyczyny zakłóceń sygnału TV

Jeśli powyższe kroki nie pomogły, problem może leżeć w rzadszych, ale możliwych przyczynach:

• Przeszkody terenowe: Nowo wybudowane budynki, duże drzewa, które urosły w linii sygnału, mogą blokować lub osłabiać sygnał telewizyjny.
• Uszkodzenie odbiornika TV/tunera DVB-T2: Choć rzadziej, zdarza się, że sam telewizor lub zewnętrzny tuner DVB-T2 jest uszkodzony i nieprawidłowo odbiera sygnał. Spróbuj podłączyć inny telewizor lub tuner, aby to wykluczyć.
• Problemy z nadajnikiem: Sporadycznie mogą występować awarie lub prace konserwacyjne po stronie nadawcy. Warto sprawdzić lokalne komunikaty dotyczące nadajników DVB-T2.

Jeśli po wykonaniu wszystkich tych kontroli problem nadal występuje, to znak, że nadszedł czas, aby skontaktować się z doświadczonym instalatorem antenowym. Fachowiec dysponuje specjalistycznym sprzętem pomiarowym, który pozwoli precyzyjnie zdiagnozować i rozwiązać nawet najbardziej złożone problemy z odbiorem DVB-T2.
